Описание и назначение
Пневматический ресивер Р1-063 является ключевым элементом для хранения сжатого воздуха в промышленных системах. Он применяется в составе гидростанций и узлов управления технологического оборудования для сглаживания пульсаций давления, компенсации пиковых нагрузок и обеспечения стабильной работы пневмоинструмента. Функция данного оборудования заключается в создании запаса рабочей среды, что повышает эффективность и надежность всей пневмосистемы.
Конструкция ресивера Р1-063 представляет собой цилиндрический сосуд, изготовленный из прочного металла. Основная область его применения – промышленные линии, где требуется аккумулирование и стабилизация давления сжатого воздуха перед его подачей к конечным потребителям.
Основные параметры и код ТН ВЭД
Модель ресивера Р1-063 имеет внутренний диаметр 63 мм и относится к серии накопителей Р1. Номинальное рабочее давление составляет 1.0 МПа (10 бар). Его производительность как аккумулятора давления определяется полезным объемом, который может быть подобран в диапазоне от 1.0 до 9.0 литров путем подбора длины гильзы. Для пересечения таможенной границы используется код ТН ВЭД 8424 89 000 9 ("Части машин и аппаратов для очистки или разделения газов").
| Параметр | Значение для Р1-063 |
|---|---|
| Внутренний диаметр, мм | 63 |
| Диапазон объёмов, л | 1,0 – 9,0 |
| Присоединение пневмолиний | G3/8" |
| Масса (зависит от объёма), кг | От ~2 до ~15 (приблизительно) |
Монтажник спрашивает у инженера: «А что делать, если после установки нового ресивера Р1-063 давление все равно скачет?». Инженер в ответ: «Убедись, что это действительно ресивер, а не чайник с манометром». Шутки шутками, но ошибки подключения – частая причина нестабильной работы.
Технические характеристики ресиверов серии Р1
| Параметры | Значения для типоразмеров | ||||||
|---|---|---|---|---|---|---|---|
| Р1-050 | Р1-063 | Р1-080 | Р1-100 | Р1-125 | Р1-160 | Р1-200 | |
| Присоединение пневмолиний | G1/4" | G3/8" | G1/2" | G3/4" | |||
| Рабочее давление, МПа | 1,0 | ||||||
| Испытательное давление, МПа | 1,6 | ||||||
| Объем, л | 0,5...5,5 | 1,0...9,0 | 1,0...15,0 | 1,0...20,0 | 2,0...20,0 | ||
| Температурный диапазон | -40°С … +80°С | ||||||
| Варианты крепления | Лапы, фланец, внутренняя резьба в крышках | ||||||

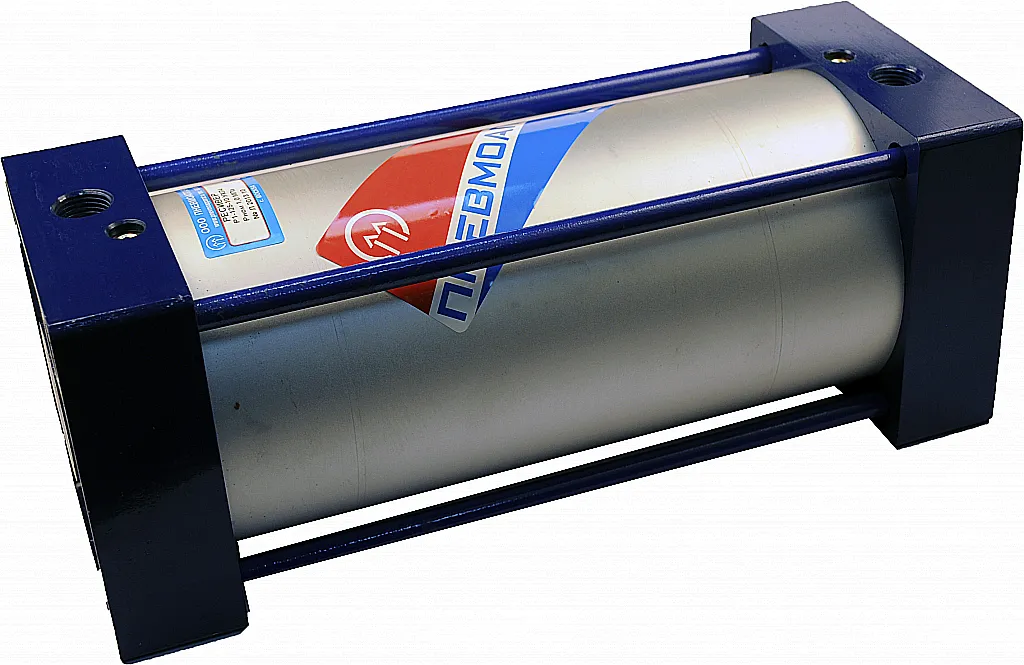

Изображение: Внешний вид и чертеж с габаритными размерами ресивера Р1-063
Габаритные и присоединительные размеры
Для проверки совместимости ресивера Р1-063 с существующей схемой оборудования необходимо сверить его монтажные и присоединительные размеры. Ниже приведены ключевые габариты для корректной интеграции устройства.
| Параметр | Обозначение | Значение для Р1-063 |
|---|---|---|
| Внутренний диаметр | D внутр. | 63 мм |
| Диаметр отверстий под крепёж | D7 | M8 |
| Расстояние между отверстиями (B) | B | 45 мм |
| Высота фланца/крышки (E) | E | 80 мм |
| Присоединительная резьба | EE | G3/8" |
| Расстояние от оси до опоры (D5) | D5 | 56,5 мм |
Зависимость длины гильзы от требуемого объема
Длина гильзы (L1) для конкретного изделия рассчитывается исходя из необходимого объема. Например, для ресивера Р1-063 объемом 5 литров потребуется гильза длиной 1689 мм, а для объема 10 литров модель с диаметром 63 мм уже не производится — потребуется выбрать больший типоразмер.
Преимущества и особенности эксплуатации
- Универсальность подключения: Две крышки с резьбовыми отверстиями G3/8" позволяют гибко врезать ресивер в пневмолинию с разных сторон.
- Варианты монтажа: Возможность установки на лапах, на фланце или с использованием внутренней резьбы крышек обеспечивает адаптацию к различным условиям компоновки оборудования.
- Стабильность давления: Аккумулирование сжатого воздуха минимизирует перепады давления в системе, продлевая ресурс работы пневмоцилиндров, клапанов и другого исполнительного оборудования.
- Широкий температурный диапазон: Возможность эксплуатации от -40°С до +80°С делает ресивер Р1-063 применимым для уличных или неотапливаемых помещений.
- Сокращение пиковой нагрузки на компрессор: Накопитель сглаживает потребление воздуха, снижая количество пусков компрессора и экономя энергоресурсы.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора поступает во входной патрубок ресивера Р1-063. Внутри герметичного корпуса происходит накопление среды под давлением. При открытии пневматического контура или возникновении пиковой нагрузки потребления, воздух из ресивера подается в систему, компенсируя падение давления и обеспечивая плавную и стабильную работу потребителей. Таким образом, устройство выступает буферным элементом, повышающим надежность и отказоустойчивость всей линии.
Температурный режим и ресурс работы
Ресивер Р1-063 рассчитан на непрерывную работу в указанном диапазоне температур от -40°С до +80°С. Основными факторами, влияющими на долговечность изделия, являются качество подаваемого воздуха (наличие влаги и масел) и соблюдение допустимого рабочего давления, не превышающего 1.0 МПа. Регулярная фильтрация рабочей среды и соблюдение межсервисных интервалов значительно увеличивают срок службы оборудования.
Область применения и типовое оборудование
Пневморесиверы данной серии широко используются в составе различных промышленных установок:
- Станки с ЧПУ для подачи воздуха на патроны, цанги, системы охлаждения.
- Прессовое и формовочное оборудование для питания пневмоцилиндров.
- Сборочные и упаковочные линии с пневматическими манипуляторами.
- Строительная и дорожная техника, системы пневмоподвески.
- Промышленные гидростанции и насосные группы, где требуется стабилизация управляющего давления.
Условное обозначение модели и варианты заказа
Индекс модели Р1-063 расшифровывается следующим образом: «Р1» — серия пневматических ресиверов, «063» — внутренний диаметр гильзы в миллиметрах.
При оформлении заказа требуется указать полное обозначение, включающее климатическое исполнение и категорию размещения. Например: РЕСИВЕР Р1-063-5 УХЛ 4, где 5 – объем в литрах, УХЛ – исполнение для умеренного и холодного климата, 4 – категория размещения (в закрытых помещениях).
Примеры заказа различных конфигураций:
- Базовая модель: РЕСИВЕР Р1-063-2 УХЛ 4 – типоразмер 63 мм, объем 2 литра.
- С увеличенным объемом: РЕСИВЕР Р1-080-10 УХЛ 4 – при необходимости объема 10 литров выбирается следующий типоразмер.
- С альтернативным креплением: РЕСИВЕР Р1-063-5 УХЛ 4 с комплектом лап для настенного монтажа.
Типичные ошибки при подборе
- Выбор только по присоединительной резьбе. Необходимо также учитывать требуемый объем, рабочее давление и габариты для монтажа.
- Игнорирование температурного диапазона. Для эксплуатации в неотапливаемых цехах или на открытом воздухе критично соответствие характеристик климатическим условиям.
- Несоответствие объема потреблению системы. Малый объем ресивера не обеспечит сглаживание пиковых нагрузок, слишком большой — приведет к излишним затратам и увеличению времени набора давления.
- Пренебрежение качеством воздуха. Отсутствие фильтров-влагоотделителей на входе в ресивер приводит к коррозии и сокращению ресурса.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию ресивера Р1 по давлению, расходу и подключению?
Ключевые параметры: рабочее давление (для серии Р1 это 1.0 МПа), требуемый объем (в литрах) для компенсации расхода в вашей системе, и тип присоединения (резьба G3/8" для модели Р1-063). Объем подбирается исходя из производительности компрессора и характера потребления воздуха инструментами.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Текущее наличие и сроки поставки уточняйте у наших менеджеров по телефону или через форму заявки на сайте. Мы осуществляем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города России, а также в страны СНГ.
Каковы условия эксплуатации ресивера (мороз, открытая площадка, пыль, качество воздуха)?
Ресивер Р1-063 рассчитан на работу в диапазоне от -40°С до +80°С. Для установки на открытых площадках рекомендуется защитный кожух. Запыленность и влажность воздуха должны соответствовать условиям эксплуатации основного компрессорного оборудования. Для продления ресурса обязательна установка фильтров грубой и тонкой очистки воздуха, а также влагоотделителя.
Как проверить совместимость с моим оборудованием и возможен ли подбор аналога?
Для проверки совместимости необходимы данные о посадочных размерах, типе резьбы на вашей линии, требуемом рабочем объёме и давлении. Наши технические специалисты готовы помочь с подбором точного аналога по предоставленным вами чертежам или фотографиям оборудования. Свяжитесь с нами через раздел Контакты.
