Ресивер Р1-150 представляет собой воздушный баллон, предназначенный для аккумулирования и стабилизации давления сжатого воздуха в различных пневматических системах. Он эффективно сглаживает пульсации, обеспечивая равномерную подачу воздушного потока к потребителям, что повышает надежность всего контура. Устройство активно используется в составе пневмоподготовки, гидростанций, а также в качестве буферной емкости.
Основные параметры и Код ТН ВЭД
Серия ресиверов Р1 охватывает емкости от 0,5 до 20 литров, что позволяет гибко подобрать модель под требуемый объем воздуха. Для удобства интеграции конструкцией предусмотрены различные варианты монтажа. Ресивер Р1 характеризуется широким диапазоном рабочих температур и надежной конструкцией. Код ТН ВЭД для данных изделий, как правило, 7311 00 000 0 – металлические емкости под давлением.
| Параметр |
Значение |
| Внутренний диаметр, мм | 50 - 200 |
| Длина (L1), мм | от 187 до 3086 (зависит от объема) |
| Вес, кг (примерный) | От 0.8 до 25+ (зависит от объема и исполнения) |
| Типовой объем для модели Р1-150, л | 2 - 20 |
Приходит инженер на склад и спрашивает: «У вас есть ресивер Р1?» Кладовщик с ухмылкой отвечает: «Ресивер Р1? Такой у нас есть, но он у нас один, и он не резиновый!»
Технические характеристики ресиверов серии Р1
Технические параметры серии Р1, включая модель Ресивер Р1-150, разработаны для продолжительной эксплуатации в стандартных и умеренно сложных условиях.
| Параметры |
Нормы для типоразмеров Р1- |
| Присоединение пневмолиний |
В зависимости от диаметра: G1/4", G3/8", G1/2", G3/4" |
| Рабочее давление, МПа (номинальное) |
1,0 |
| Максимальное давление, МПа (пиковое) |
1,6 |
| Допустимый объем, л |
0,5...20,0 (в зависимости от внутреннего диаметра) |
| Температура рабочей среды, °С |
-40…+80 |
| Варианты монтажного крепления |
Внутренняя резьба в крышках, съемные лапы, фланец |
Преимущества и особенности эксплуатации
- Снижение нагрузки на компрессор. Ресивер Р1-160 накапливает сжатый воздух, что позволяет компрессору работать в более щадящем, циклическом режиме, увеличивая его ресурс.
- Стабилизация давления в системе. Устройство эффективно гасит пульсации, обеспечивая постоянное давление на входе в пневматическое оборудование, что повышает точность его работы.
- Универсальность подключения и монтажа. Наличие резьбовых отверстий в обеих крышках и несколько вариантов крепления (лапы, фланец) позволяют интегрировать ресивер Р1 в существующую систему с минимальными доработками.
- Расширенный температурный диапазон. Возможность работы при температурах от -40°C до +80°C делает этот ресивер пригодным для эксплуатации в неотапливаемых помещениях и в условиях российского климата.
- Долгий срок службы. Прочная конструкция из качественных материалов рассчитана на длительную эксплуатацию при соблюдении регламента технического обслуживания и условий по среде.
Принцип работы в пневмосистеме
Ресивер Р1-150 включается в разрыв магистрали после компрессора и узла подготовки воздуха (фильтр-влагоотделитель, редуктор, лубрикатор). Сжатый воздух от компрессора поступает в емкость ресивера через один из резьбовых портов. Внутри баллона происходит выравнивание давления и сепарация частиц влаги. При открытии пневмоклапана на потребителе, воздух подается из ресивера, что компенсирует мгновенные скачки расхода и поддерживает давление в сети на стабильном уровне. Второй резьбовой порт может использоваться для дренажного клапана или как дополнительная точка подключения.
Температурный режим и ресурс работы
Эксплуатация ресивера Р1 разрешена в диапазоне температур окружающей среды и рабочей среды от -40°C до +80°C. Устройство рассчитано на непрерывный режим работы при номинальном давлении 1.0 МПа. Ключевыми факторами, определяющими ресурс ресивера Р1, являются: качество подаваемого воздуха (наличие влаги и твердых частиц), соблюдение предельного давления (не более 1.6 МПа), целостность внутренней поверхности. Регулярный слив конденсата через дренажный клапан и использование фильтров тонкой очистки значительно продлевают срок службы изделия.
Область применения и типовое оборудование
Ресивер Р1-160 находит применение в различных отраслях промышленности и сервиса. Его используют в составе:
- Промышленных пневмолиний станков (токарных, фрезерных, шлифовальных).
- Систем управления прессовым и формовочным оборудованием.
- Строительной и дорожной техники с пневмоприводами.
- Передвижных и стационарных компрессорных станций (гидростанций).
- Оборудования для покраски, пескоструйной обработки.
- Пневмоинструмента в мастерских и на производственных линиях.
Состав ремкомплекта и часто заменяемые элементы
Конструкция ресивера Р1 не предусматривает быстроизнашивающихся деталей в классическом понимании. Основное внимание уделяется обслуживанию присоединительной арматуры и контрольной аппаратуры. Тем не менее, к элементам, требующим периодической проверки и замены, относятся:
| Элемент | Назначение и условия износа |
|---|
| Уплотнительные кольца / ниппели | Используются в местах присоединения трубопроводов. Изнашиваются от вибрации, перетяжки или химического воздействия некондиционного масла в воздухе. |
| Дренажный клапан (при установке) | Предназначен для слива конденсата. Может засоряться или терять герметичность из-за загрязненной среды. |
| Крепежные элементы (лапы, фланец) | Могут подвергаться механическим нагрузкам и коррозии в агрессивных средах. |
Типичные ошибки при подборе ресивера Р1
- Неверный расчет объема. Выбор ресивера слишком малого объема не обеспечит сглаживания пульсаций и приведет к частым включениям компрессора.
- Игнорирование максимального давления. Подключение к системе, где рабочее давление превышает 1.0 МПа, а пиковое – 1.6 МПа, недопустимо и опасно.
- Несоответствие типа присоединения. Необходимо заранее определить тип и размер резьбы (G1/4", G3/8" и т.д.) для стыковки с существующей пневмомагистралью.
- Пренебрежение условиями монтажа. Неучет доступного пространства для размещения ресивера Р1-150 может привести к сложностям при установке выбранного варианта крепления (лапы или фланец).
Условное обозначение модели
Пример обозначения: РЕСИВЕР Р1-125-10 УХЛ 4.
- Р1 – серия воздушных ресиверов.
- 125 – внутренний диаметр гильзы в миллиметрах.
- 10 – номинальный объем в литрах.
- УХЛ – климатическое исполнение (умеренный и холодный климат).
- 4 – категория размещения (для работы в закрытых помещениях).

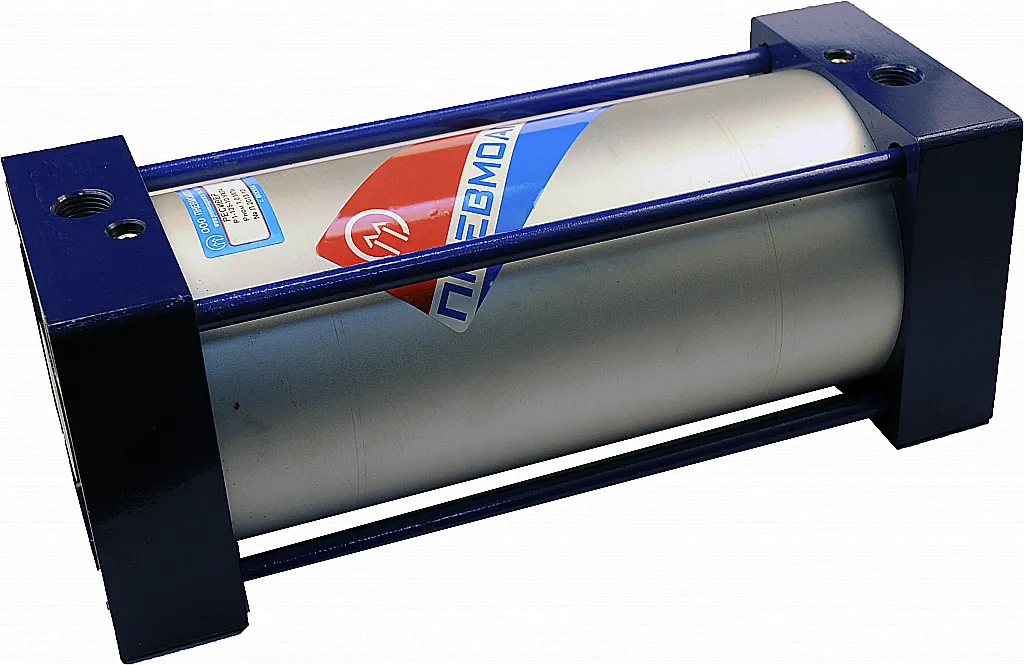

Пример внешнего вида ресивера Р1-150 на стандартных лапах.
Габаритные и присоединительные размеры
Для проверки совместимости с монтажным местом необходимо свериться с таблицами габаритных размеров. Основной размер – длина L1 – напрямую зависит от выбранного внутреннего диаметра и требуемого объема, значения приведены в Таблице 2 исходных данных. Присоединительные размеры (диаметр отверстий под крепеж D7, межосевые расстояния) также различаются для каждого типоразмера ресивера Р1.
Примеры оформления заказа
- Базовая модель: Ресивер Р1-150-10 (объем 10 л, внутренний диаметр 150 мм, крепление на лапах).
- Модель с фланцевым креплением: Ресивер Р1-125-5 УХЛ4 с фланцем (объем 5 л, для настенного монтажа).
- Модель под нестандартный объем: Ресивер Р1-160-15 (объем 15 л, для системы с повышенным расходом воздуха).
Для точного подбора и расчета стоимости отправьте техническое задание нашим инженерам.
Часто задаваемые вопросы (FAQ)
- Как выбрать нужную модификацию ресивера Р1 по давлению, расходу и подключению?
Основной критерий – требуемый буферный объем, который зависит от производительности компрессора и характера потребления воздуха. Рабочее давление для всей серии – 1.0 МПа. Для подбора по расходу можно использовать эмпирическое правило: объем ресивера (л) ≈ (0.1-0.2) * производительность компрессора (л/мин). Тип подключения (резьба G1/4", G1/2" и т.д.) определяется диаметром ресивера.
- Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Стандартные модели серии Р1 часто имеются на складе в Москве. Срок поставки в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) составляет в среднем 3-7 рабочих дней в зависимости от логистики. Для стран СНГ сроки обсуждаются индивидуально. Точную информацию о наличии узнавайте у менеджеров.
- Каковы условия эксплуатации ресивера (мороз, открытая площадка, пыль, качество воздуха)?
Ресивер Р1-160 рассчитан на температуру от -40°C до +80°C, но для работы на открытой площадке рекомендуется защитный кожух. Пыльные помещения требуют установки воздушного фильтра на входе. Качество воздуха напрямую влияет на ресурс: обязательна установка фильтра-влагоотделителя для удаления влаги и твердых частиц.
- Обеспечивается ли совместимость с существующим оборудованием и возможность подбора аналога?
Да, инженеры компании ГИДРАВЛИКА проведут техническую консультацию и помогут подобрать ресивер Р1 или его аналог по габаритам, посадочным местам и присоединительной резьбе для замены вышедшего из строя или модернизации текущей системы. Необходимо предоставить параметры старого ресивера или характеристики пневмосистемы.
Надежность поставок от ГИДРАВЛИКА через ГИДРАВЛИКА
Компания ГИДРАВЛИКА является официальным поставщиком оборудования бренда ГИДРАВЛИК на территории Российской Федерации и стран СНГ. Мы гарантируем соответствие продукции заявленным техническим характеристикам, оказываем полную консультационную поддержку при подборе и обеспечиваем оперативную доставку в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону. Для получения коммерческого предложения, уточнения деталей или подбора аналога под вашу систему обратитесь к нашим специалистам через раздел Контакты или отправьте запрос прямо на сайте.
