Ресивер Р1-080

Описание и назначение Ресивера Р1-080

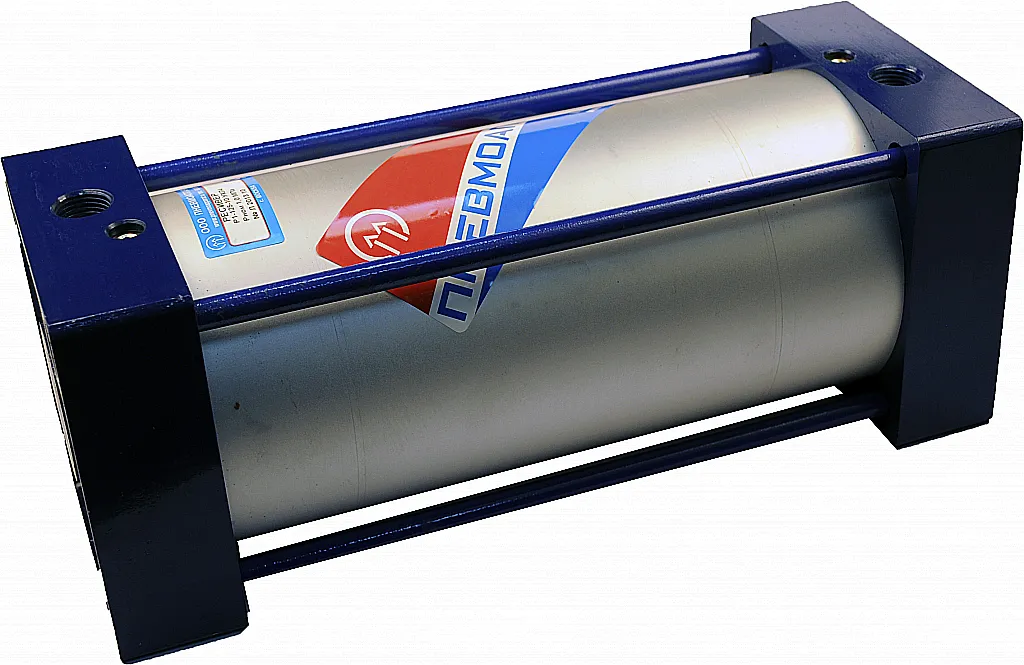

Ресивер Р1-080 представляет собой трубчатый резервуар, предназначенный для использования в пневматических системах в качестве накопителя сжатого воздуха. Основная функция оборудования заключается в стабилизации давления в сети, сглаживании пульсаций, возникающих от работы компрессора, и обеспечении запаса рабочей среды для пиковых нагрузок. Модель с внутренним диаметром 80 мм является одной из наиболее распространенных в линейке серии Р1 и предлагает оптимальное соотношение габаритов и полезного объема для множества промышленных применений.

Преимущества и особенности эксплуатации

Использование воздушного ресивера Р1-080 в составе пневмосистемы обеспечивает ряд эксплуатационных преимуществ для производственных и сервисных компаний.

Снижение нагрузки на компрессор: Аккумулируя сжатый воздух, ресивер Р1-080 позволяет компрессору работать в более щадящем режиме, сокращая количество частых включений/выключений, что напрям увеличивает ресурс дорогостоящего оборудования.
Стабильность давления в системе: Балансировка давления во время одновременной работы нескольких пневмоинструментов или приводов предотвращает просадки и перепады, критичные для точных операций.
Предотвращение конденсата и очистка воздуха: В ресивере происходит первичное осаждение масляно-водяной эмульсии и твердых частиц из поступающего от компрессора воздуха, что упрощает последующую фильтрацию и защищает пневмооборудование.
Гибкость монтажа и подключения: Конструкция Р1-080 предусматривает наличие крепежных и резьбовых отверстий в обеих крышках, что позволяет реализовать различные схемы установки (на лапах, фланце или используя внутреннюю резьбу муфт). Это упрощает интеграцию ресивера в существующую систему.
Широкий рабочий температурный диапазон: Возможность эксплуатации от -40°С до +80°С делает ресивер Р1-080 пригодным для установки как в отапливаемых цехах, так и в неотапливаемых помещениях или на мобильной технике, работающей в условиях российского климата.

Технические характеристики Ресивера Р1-080

Принцип работы ресивера в пневмосистеме

Воздушный ресивер Р1-080 монтируется в линию после компрессора и влагоотделителя, но до точки потребления или узлов тонкой очистки. Сжатый воздух под давлением поступает через одно из присоединительных отверстий и заполняет внутренний объем бака. При открытии пневмоинструмента или срабатывании пневмоцилиндра воздух расходуется из ресивера, что позволяет компенсировать кратковременный повышенный расход без немедленного запуска компрессора. При падении давления в накопителе до нижнего порога срабатывает реле давления компрессора, и он включается для пополнения запаса. Таким образом, ресивер выполняет функцию гидроаккумулятора (в пневматическом исполнении), обеспечивая стабильность работы всей системы.

Инженер спрашивает у коллеги: «Почему в проекте стоит ресивер Р1-080 на 10 литров?».
Тот отвечает: «Чтобы компрессор не включался каждый раз, когда ты открываешь кран, как в ванной».
«А! Накопитель воздуха! – понимающе кивает первый. – Теперь система не будет «икать» при каждой операции».

Габаритные, присоединительные размеры и вес

Основные размеры ресивера серии Р1 с внутренним диаметром 80 мм (Р1-080) представлены в таблице ниже. Длина L1 является переменной и зависит от требуемого объема накопителя, который выбирается из таблицы 2. Для удобства проектирования и проверки совместимости с существующим оборудованием приведены все конструктивные размеры.

Чертеж с основными размерами ресивера Р1-080.

Температурный режим и ресурс работы

Ресивер Р1-080 рассчитан на непрерывную работу в широком диапазоне температур от -40°С до +80°С. Такой диапазон обеспечивает эксплуатацию в неотапливаемых помещениях и на открытых площадках в большинстве регионов России. Срок службы изделия напрямую зависит от соблюдения условий эксплуатации: поддержания давления в пределах рабочего (1,0 МПа), использования осушенного и очищенного от абразивных частиц воздуха, а также проведения регулярных ревизий и технического обслуживания. При соблюдении рекомендаций производителя ресурс ресивера составляет несколько тысяч рабочих циклов.

Область применения и типовое оборудование

Серия пневморесиверов Р1, включая модель Р1-080, широко используется в различных отраслях промышленности и сервиса. Типичные сферы применения:

Станкостроение и металлообработка: В составе пневмосистем ЧПУ-станков, сверлильных, фрезерных и шлифовальных станков для питания приводов подачи, патронов, систем удаления стружки.
Упаковочное и пищевое оборудование: Для работы пневмоцилиндров и клапанов упаковочных машин, дозаторов, транспортеров.
Деревообрабатывающие и мебельные линии: Обеспечение стабильного давления для пневмоинструмента и автоматических зажимов.
Строительная и дорожная техника: Установка на мобильных компрессорных станциях, пневмомолотках, системах подкачки шин.
Автомобильная промышленность и сервис: На линиях сборки, в покрасочных камерах (после подготовки воздуха), на стендах проверки и обслуживания.
Общепромышленные пневмосистемы цехов: В качестве накопителей в распределительных сетях сжатого воздуха для питания множества потребителей.

Типичные ошибки при подборе ресивера Р1-080

Недооценка требуемого объема: Выбор ресивера минимального объема (например, 1 л) для системы с высоким расходом приведет к частым включениям компрессора и его быстрому износу. Необходимо выполнить расчет потребности в запасе воздуха.
Игнорирование качества воздуха: Подключение ресивера Р1-080 напрямую к компрессору без влагоотделителя грубой очистки приведет к скоплению конденсата и коррозии внутренней полости.
Пренебрежение способом крепления: Выбор модели без учета удобства и надежности монтажа (лапы, фланец, резьба) может осложнить установку и создать вибрационные нагрузки.
Несоответствие типа резьбы: В моделях серии Р1 тип присоединения привязан к диаметру: для Р1-080 это G3/8". Упущение этого параметра потребует использования дополнительных переходников.

Пример условного обозначения при заказе

Маркировка ресиверов серии Р1 является структурированной и содержит всю необходимую информацию для однозначной идентификации изделия. Рассмотрим пример заказа модели объемом 10 литров для умеренно-холодного климата: РЕСИВЕР Р1-080-10 УХЛ 4.

Р1 – серия трубчатых ресиверов.
080 – внутренний диаметр гильзы в миллиметрах.
10 – полезный объем накопителя в литрах.
УХЛ – климатическое исполнение (умеренный и холодный климат).
4 – категория размещения (в неотапливаемых помещениях).

Состав ремкомплекта и часто заменяемые элементы

Конструкция ресивера Р1-080 отличается высокой надежностью и не предполагает регулярной замены внутренних компонентов при правильной эксплуатации. Основное внимание при обслуживании следует уделять внешним элементам и состоянию внутренней поверхности. К часто заменяемым расходным материалам и потенциальным точкам износа относятся:

Для поддержания работоспособности ресивера Р1-080 критически важно обеспечить регулярный слив конденсата через дренажный кран (который устанавливается в одно из нижних резьбовых отверстий) и визуальный контроль состояния корпуса на предмет коррозии.

Примеры оформления заказа

Для корректного оформления заказа необходимо определить ключевые параметры: требуемый объем, тип крепления и климатическое исполнение. Вот несколько примеров типовых конфигураций ресивера серии Р1 с диаметром 80 мм:

Пример 1 (базовая поставка): Ресивер Р1-080-5 УХЛ 4. Это модель объемом 5 литров для установки в неотапливаемом помещении в умеренном климате. Поставляется без дополнительного крепления (стандартно — внутренняя резьба в крышках).
Пример 2 (с дополнительным креплением): Ресивер Р1-080-10 У3 с комплектом лап. Модель на 10 литров для эксплуатации в умеренном климате внутри отапливаемого помещения, укомплектованная лапами для настенного или стационарного монтажа.
Пример 3 (максимальный объем): Ресивер Р1-080-15 Т1 с фланцевым креплением. Ресивер максимально доступного для данного диаметра объема 15 литров для тропического климата (исполнение Т) с креплением на фланцевой пластине.

Часто задаваемые вопросы (FAQ)

Вопрос: Как правильно подобрать объем ресивера Р1-080 для моей системы?
Ответ: Объем подбирается исходя из производительности компрессора и пикового расхода воздуха потребителями. Упрощенная рекомендация: объем ресивера в литрах должен быть примерно равен производительности компрессора в литрах в минуту, деленной на 8-10. Для точного расчета необходим расход каждого инструмента, время его работы и желаемая частота включения компрессора. Для модели Р1-080 доступен диапазон от 1 до 15 литров.

Вопрос: Каковы сроки поставки ресиверов Р1-080 в мой город и есть ли они в наличии?
Ответ: Стандартные модели объемом 5 и 10 литров часто имеются на нашем складе в Москве. Срок поставки в большинство городов России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) составляет 3-7 рабочих дней в зависимости от выбранной транспортной компании. Для нестандартных объемов или исполнений срок изготовления уточняется индивидуально.

Вопрос: Можно ли использовать ресивер Р1-080 на улице зимой?
Ответ: Да, климатическое исполнение УХЛ (категория 4) допускает эксплуатацию в неотапливаемых помещениях и под навесом при температуре до -40°C. Однако необходимо обеспечить регулярный слив конденсата, так как при отрицательных температурах вода может замерзнуть и заблокировать дренаж или даже повредить корпус.

Вопрос: Совместим ли ресивер Р1-080 с моим существующим оборудованием? Как подобрать аналог?
Ответ: Ключевые параметры для проверки совместимости: присоединительная резьба (для Р1-080 — G3/8"), рабочее давление (до 1,0 МПа), габаритные размеры (длина L1 в зависимости от объема) и способ крепления. Если у вас установлен ресивер другого производителя, предоставьте его технический паспорт, маркировку или фотографии, наши инженеры подберут прямой аналог из серии Р1 или предложат адаптивное решение.

Ресиверы серии Р1 под брендом ГИДРАВЛИК представляют собой надежное и проверенное решение для стабилизации давления в пневмосистемах любого масштаба. Компания ГИДРАВЛИКА, как официальный поставщик, обеспечивает поставку оборудования по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши специалисты готовы предоставить подробную техническую консультацию по подбору ресивера Р1-080 под конкретные условия эксплуатации, а также оказать поддержку в подборе функционального аналога для замены вышедшего из строя оборудования. Для оформления заказа или получения консультации свяжитесь с нами через сайт https://777-gidra.ru или по телефону, указанному в разделе Контакты.
