Станция смазки СН5М 21-04 представляет собой компактный агрегат для автоматизированной подачи пластичных и жидких смазочных материалов в узлы трения технологического оборудования. Основная функция устройства – обеспечение непрерывной, дозированной подачи смазки под давлением для повышения ресурса работы механизмов.
Краткие технические данные
Устройство предназначено для применения в составе станков, прессов и другой промышленной техники, требующей централизованной системы смазки. Конструкция позволяет устанавливать устройство непосредственно на оборудование, что упрощает процесс монтажа и подключения линий к точкам смазки.
Масса стандартной модели составляет 12 кг. Габаритные размеры: 280×220×250 мм. Код ТН ВЭД для данного типа продукции – 8413500000.
| Параметр | Значение |
|---|
| Масса, кг | 12 |
| Высота, мм | 250 |
| Ширина, мм | 220 |
| Длина, мм | 280 |
– Инженер спрашивает станцию смазки СН5М 21-04: «Ты всегда так пунктуальна?». А та ему: «У меня график гибкий, но подача смазки всегда строго по расписанию!»
Технические характеристики
Ниже представлены ключевые параметры, определяющие производительность и область применения данной станции смазки. Указанные данные позволяют корректно интегрировать агрегат в существующую гидравлическую или смазочную систему оборудования.
| Параметр | Значение |
|---|
| Количество напорных отводов | 4 |
| Вместимость гидравлического бака (резервуара), дм³ | 2,5 |
| Тип и конструкция привода | Качательный |
| Частота вращения приводного вала, мин⁻¹ (с⁻¹) | 0,04 (2,4) / 0,4 (24) |
| Максимальное потребление мощности, кВт | 0,06 |
| Номинальное рабочее давление, МПа (кгс/см²) | 10 (100) |
| Диапазон рабочей температуры окружающей среды, °С | от +1 до +55 |
| Тип рабочей среды | Пластичные и жидкие смазочные материалы |
| Класс чистоты рабочей среды (ГОСТ 17216-71), не ниже | 12 |
| Допустимая кинематическая вязкость среды, мм²/с | 10 – 1500 |
| Масса станции, кг | 12 |
Принцип действия смазочной станции
Станция смазки СН5М 21-04 функционирует за счет механического качательного привода. Вращение приводного вала, получаемое от основного оборудования, преобразуется кулачковым механизмом и приводным рычагом в возвратно-поступательное движение плунжеров насосных секций. Корпус агрегата выполняет двойную функцию: служит резервуаром для смазочного материала и является несущей базой для крепления всех компонентов. На передней стенке размещены регулируемые насосные секции и смотровое стекло для контроля уровня смазки. В боковых стенках предусмотрены заглушенные отверстия для слива отстоя, что упрощает обслуживание. Крышка бака оборудована воздушным и заливным фильтрами, что обеспечивает необходимую чистоту рабочей среды при заполнении и в процессе работы.
Преимущества и особенности эксплуатации
Использование станции смазки СН5М 21-04 в производственном цикле дает несколько ключевых преимуществ для технического специалиста и предприятия в целом.
Снижение эксплуатационных расходов и простоев:
- Увеличение межсервисного интервала: Автоматическая, дозированная подача смазки повышает ресурс узлов трения, снижая частоту их обслуживания и замены.
- Повышение надежности оборудования: Стабильное давление подачи смазки, не зависящее от человеческого фактора, обеспечивает постоянную защиту механизмов от износа и задиров.
- Удобство монтажа и интеграции: Компактные габариты и стандартные присоединительные размеры позволяют легко установить станцию смазки СН5М 21-04 на новые или модернизируемые производственные линии.
- Энергонезависимость: Механический привод не требует подключения к электросети, что повышает надежность системы и снижает риски, связанные с перебоями питания.
- Широкий диапазон совместимости: Возможность работы со смазками различной вязкости (до 1500 мм²/с) делает агрегат универсальным решением для разнообразного парка оборудования.
Ресурс работы и температурный режим
Станция смазки СН5М 21-04 рассчитана на эксплуатацию в умеренном климате (УХЛ4) при температуре окружающей среды от +1°С до +55°С. Недопустима работа при отрицательных температурах, так как это может привести к загустеванию смазки и повреждению насосных секций. Ресурс работы агрегата напрямую зависит от соблюдения условий эксплуатации, указанных в технической документации. Ключевые факторы, влияющие на долговечность: использование смазочного материала соответствующего класса чистоты (не ниже 12 по ГОСТ 17216-71), соблюдение регламента технического обслуживания (рекомендуемый интервал – 6 месяцев) и отсутствие перегрузок по давлению. При соблюдении этих условий срок службы станции смазки СН5М 21-04 может превышать 10 лет.
Область применения и типы оборудования
Данная станция смазки востребована в различных отраслях промышленности для обеспечения работы ответственных узлов. Типовое применение включает:
- Металлообрабатывающие станки: Для смазки направляющих качения и скольжения, ходовых винтов, шпиндельных узлов и редукторов.
- Кузнечно-прессовое оборудование: Подача смазки в направляющие ползунов, подшипники и механизмы кривошипно-шатунных передач.
- Оборудование для прокатки металла: Смазка подшипниковых узлов рабочих клетей, механизмов натяжных устройств.
- Компрессорное и насосное оборудование: Обслуживание подшипников и уплотнений.
- Конвейерные системы и упаковочные линии: Централизованная смазка цепных передач, роликов и подшипников транспортеров.
По сути, станция смазки СН5М 21-04 может быть интегрирована в любую систему, где требуется организация автоматической, многопоточной подачи консистентных или жидких смазок.
Состав типового ремкомплекта и часто заменяемые элементы
Для поддержания работоспособности станции смазки рекомендуется иметь в запасе ключевые комплектующие, подверженные естественному износу.
| Наименование элемента | Причина возможного выхода из строя |
|---|
| Комплект уплотнительных манжет (сальников) плунжера | Износ из-за абразивных частиц в смазке или превышения рабочего давления. Требует контроля при каждом ТО. |
| Возвратная пружина плунжера | Потеря упругих свойств (усталость металла) при длительной циклической нагрузке. |
| Уплотнительные прокладки и кольца (крышка бака, пробки слива) | Потеря эластичности, старение резины при температурных циклах и контакте со смазкой. |
| Фильтрующий элемент воздушного/заливного фильтра | Загрязнение, снижающее пропускную способность и приводящее к подсосу воздуха или затрудненному заполнению. |
| Регулировочный винт насосной секции | Механические повреждения резьбы при некорректной настройке объема подачи смазки. |
Расшифровка условного обозначения модели
Маркировка станции смазки СН5М 21-04-0 УХЛ4 содержит всю необходимую информацию о ее конструктивном исполнении:
- СН5М – серия и тип смазочной станции.
- 2 – тип привода: качательный.
- 1 – расположение привода: правое (со стороны оператора).
- 04 – количество напорных отводов: 4.
- 0 – исполнение: универсальное (для приводов, не связанных с редуктором).
- УХЛ4 – климатическое исполнение: для районов с умеренным климатом, категория размещения 4 (в закрытых отапливаемых помещениях).

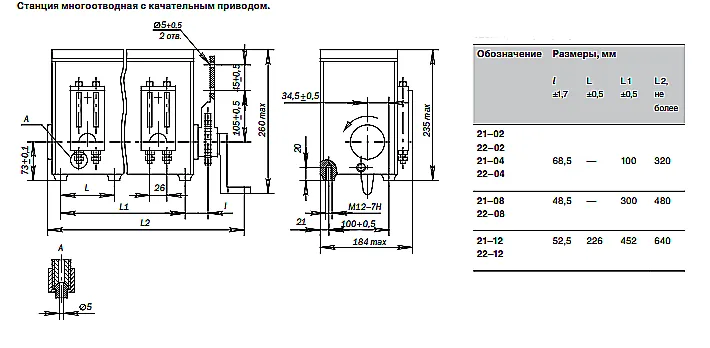

Габаритные и присоединительные размеры
На чертеже представлены все основные габаритные и посадочные размеры станции смазки СН5М 21-04. Для проверки совместимости с вашим оборудованием обратите внимание на межосевые расстояния монтажных отверстий Ø8 мм, а также расположение и тип резьбы напорных штуцеров (М10×1). Это позволяет заранее спроектировать крепежную площадку и трубную разводку.
Типичные ошибки при подборе станции смазки
Избегайте следующих распространенных ошибок, чтобы обеспечить корректную и долговечную работу узла:
- Несоответствие типа рабочей среды: Использование смазки с классом чистоты ниже 12 по ГОСТ или с вязкостью за пределами диапазона 10–1500 мм²/с приводит к быстрому износу плунжерных пар и засорению магистралей.
- Игнорирование климатических условий: Установка станции в неотапливаемом помещении, где температура опускается ниже +1°С, или в зоне с прямым воздействием тепловых потоков свыше +55°С.
- Выбор исключительно по количеству отводов: Недоучет требуемой единовременной производительности системы смазки, что может привести к недостаточному объему подачи на каждый узел при выбранной частоте вращения приводного вала (2,4 или 24 об/мин).
- Неправильное подключение привода: Использование нештатного или несоосного соединения приводного вала станции с валом основного оборудования, ведущее к вибрациям и повышенному износу.
Варианты оформления заказа
Рассмотрим несколько типовых сценариев заказа данной станции смазки.
- Базовая поставка: Станция смазки СН5М 21-04-0 УХЛ4 в заводской упаковке, с паспортом и полным комплектом крепежа. Подходит для планового переоснащения парка станков.
- Поставка с дополнительной фильтрацией: Комплект, включающий станцию смазки СН5М 21-04 и внешний фильтр тонкой очистки масла для систем с повышенными требованиями к чистоте рабочей среды.
- Поставка по индивидуальной спецификации: Модификация базовой модели, например, с измененным расположением монтажных отверстий или установленной арматурой под конкретный стандарт трубных соединений, используемый на предприятии заказчика.
Для уточнения деталей и получения коммерческого предложения воспользуйтесь формой на сайте или свяжитесь с нашими специалистами по телефону.
Часто задаваемые вопросы (FAQ) по станции смазки СН5М 21-04
1. Как правильно подобрать модификацию станции по давлению и количеству отводов?
Основной критерий – давление в вашей системе смазки, которое не должно превышать номинальное для станции (10 МПа). Количество отводов (4 в модели 21-04) должно соответствовать числу смазываемых точек. Также критически важно сопоставить диапазон вязкости используемой смазки (10–1500 мм²/с) с паспортными данными агрегата.
2. Каковы сроки поставки и возможность доставки в мой регион России или СНГ?
Поставщик ГИДРАВЛИКА осуществляет оперативную доставку во все регионы РФ (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) и страны СНГ. Срок поставки зависит от наличия на складе и удаленности региона, в среднем составляя от 3 до 7 рабочих дней. Актуальное наличие всегда можно уточнить у менеджера.
3. Каковы особые условия эксплуатации: пригодна ли станция для пыльных цехов, как зависит работа от качества масла?
Станция рассчитана для работы в закрытых отапливаемых помещениях. В условиях запыленности рекомендуется более частая замена воздушного фильтра на крышке бака. Качество масла – ключевой фактор ресурса: игнорирование требований по классу чистоты (не ниже 12 по ГОСТ 17216-71) приводит к абразивному износу плунжеров и сокращению срока службы.
4. Возможна ли замена вышедшей из строя станции на аналогичную и как проверить совместимость?
Да, станция смазки СН5М 21-04 является типовым агрегатом. Для подбора аналога или замены необходимо предоставить нашему инженеру модель и габаритный чертеж старого узла, либо основные параметры: тип привода (качательный), количество отводов (4), рабочие давление (до 10 МПа) и объем бака (2,5 дм³). Мы поможем подобрать совместимое решение.
Надежные поставки от компании ГИДРАВЛИКА
Станция смазки СН5М 21-04 производства бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем оригинальное качество, полный пакет документации и сертификатов соответствия. Наши технические специалисты готовы провести бесплатную консультацию, оказать помощь в подборе оборудования под вашу систему и предложить оптимальные условия поставки. Для оформления заказа на станцию смазки СН5М 21-04 или получения подробной информации оставьте заявку через сайт https://777-gidra.ru или свяжитесь с нами по телефону. Доставка осуществляется по всей территории России и в страны СНГ.
