Описание и назначение станции смазки СН5М 31-08
Автоматическая станция смазки СН5М 31-08 представляет собой специализированное устройство для дозированной подачи смазочных материалов в системы промышленного оборудования. Основная функция данного агрегата заключается в обеспечении непрерывной и равномерной смазки узлов трения металлорежущих станков, прессового и компрессорного оборудования. Конструкция станции смазки СН5М 31-08 рассчитана на работу в составе гидравлических систем, где требуется поддержание стабильного давления смазки до 10 МПа.
Основные технические параметры и габариты
Станция смазки СН5М 31-08 характеризуется компактными размерами и оптимальной массой для монтажа на различные виды промышленных установок. Устройство поставляется в двух основных модификациях, отличающихся массой и некоторыми конструктивными особенностями, но сохраняющих общие принципы работы.
Вес и габаритные размеры станции смазки СН5М 31-08, 32-08:
| Модель | Масса, кг | Габаритные размеры (Д×Ш×В), мм |
|---|
| СН5М 31-08 | 19 | 350×280×220 |
| СН5М 32-08 | 23 | 350×280×220 |
Код ТН ВЭД для данного оборудования: 8413.50.000. Устройство соответствует техническим регламентам ЕАЭС и может быть сертифицировано для использования в странах Содружества.
Инженер-гидравлик объясняет коллеге: «Знаешь, почему станция смазки СН5М 31-08 такая надёжная? Она никогда не даёт «масла в глаза» – только чёткую дозу в узел трения!»
Технические характеристики станций смазки СН5М 31-08 и 32-08
Ключевые эксплуатационные параметры станции смазки СН5М 31-08 обеспечивают её эффективную интеграцию в различные технологические процессы. Ниже приведены основные характеристики, определяющие производительность и условия применения устройства.
| Технический параметр | Значение для СН5М 31-08 | Значение для СН5М 32-08 |
|---|
| Рабочее давление, МПа | до 10 | до 10 |
| Количество отводов (линий смазки) | 8 | 8 |
| Вместимость гидравлического бака, дм³ (л) | 6,3 | 6,3 |
| Тип привода насосных секций | Редукторный | Редукторный |
| Передаточное отношение редуктора | 1:80 | 1:80 |
| Потребляемая электрическая мощность, кВт | 0,07 | 0,07 |
| Кинематическая вязкость рабочей среды, мм²/с | 10 – 1500 | 10 – 1500 |
| Диапазон рабочих температур окружающей среды, °C | +1 … +55 | +1 … +55 |
| Класс чистоты масла (по ГОСТ 17216-71) | не ниже 12 | не ниже 12 |
Преимущества и особенности эксплуатации
Выбор станции смазки СН5М 31-08 для оснащения промышленного оборудования предоставляет ряд существенных эксплуатационных выгод. Среди ключевых преимуществ можно выделить следующие пункты.
Повышение надёжности и ресурса оборудования: Автоматическая подача смазки исключает человеческий фактор и обеспечивает своевременное обслуживание узлов трения, что напрямую увеличивает межремонтный интервал станков и прессов.
Стабильность давления и расхода: Конструкция насосных секций с кулачковым приводом гарантирует дозированную подачу смазочного материала в каждую линию независимо от нагрузки, что критически важно для точного оборудования.
Универсальность и совместимость: Станция смазки СН5М 31-08 работает с широким спектром минеральных и синтетических масел, а её присоединительные размеры адаптированы под типовые гидравлические системы российского производства.
Удобство контроля и обслуживания: Наличие маслоуказателя и стандартного воздушного фильтра в крышке бака упрощает визуальный контроль уровня рабочей среды и её защиту от загрязнений.
Снижение эксплуатационных затрат: Малый расход электроэнергии и длительный срок службы основных компонентов позволяют минимизировать затраты на сервисное обслуживание и энергоносители.
Принцип работы станции смазки
Функционирование станции смазки СН5М 31-08 основано на механическом принципе действия. Электродвигатель через редуктор с передаточным отношением 1:80 приводит во вращение кулачковый вал. Вращаясь, кулачки поочерёдно нажимают на плунжеры насосных секций, каждая из которых связана с одним из восьми отводов. Это создаёт порционную подачу масла из общего бака в напорные магистрали. Для поддержания чистоты рабочей среды в системе крышка бака оснащена воздушным фильтром, предотвращающим попадание абразивных частиц. Таким образом, станция смазки СН5М 31-08 обеспечивает циклическую, но равномерную подачу смазки даже при низкой частоте вращения вала (около 9,4 об/мин).
Температурный режим работы и срок службы
Эксплуатация станции смазки СН5М 31-08 допустима в помещении при температуре окружающего воздуха от +1°C до +55°C. Устройство рассчитано на продолжительный ресурс работы – не менее 10 лет при соблюдении регламентов технического обслуживания, указанных в ГОСТ 3564-84. Основными факторами, влияющими на долговечность агрегата, являются качество заливаемого масла (соответствие классу чистоты 12), регулярная замена фильтрующих элементов и соблюдение предельного рабочего давления. Корпус станции, выполненный из серого чугуна СЧ20 с антикоррозийным покрытием, обеспечивает стойкость к воздействию влажной промышленной атмосферы.
Область применения и типы оборудования
Станция смазки СН5М 31-08 находит широкое применение в различных отраслях промышленного производства, где требуется автоматизация процесса смазки ответственных узлов.
Металлообрабатывающая промышленность: Токарные, фрезерные, шлифовальные и другие виды металлорежущих станков (например, модели 1К62, 16К20).
Кузнечно-прессовое оборудование: Гидравлические и механические прессы, использующиеся в штамповке и ковке.
Компрессорные установки: Поршневые и винтовые компрессоры, требующие регулярной смазки цилиндро-поршневой группы.
Прочие виды техники: Оборудование для деревообработки, прокатные станы, вспомогательные механизмы в составе производственных линий. Универсальность данной станции смазки делает её востребованной на предприятиях машиностроения, металлургии и ремонтных сервисных центрах.
Условное обозначение и расшифровка маркировки
Маркировка станции смазки СН5М содержит информацию о её конструктивном исполнении и условиях применения. Рассмотрим расшифровку на примере типового обозначения СН5М 31-08-0 УХЛ4.
СН5М – тип изделия (станция смазки) и модель серии.
3 – тип привода (редукторный).
1 – расположение привода (правое).
08 – количество отводов для подключения линий смазки (8 штук).
0 – исполнение вала (стандартное).
УХЛ4 – климатическое исполнение по ГОСТ 15150-69, предназначенное для работы в умеренном и холодном макроклиматических районах при размещении в закрытых помещениях с искусственным регулированием климатических условий.
Габаритные и присоединительные размеры

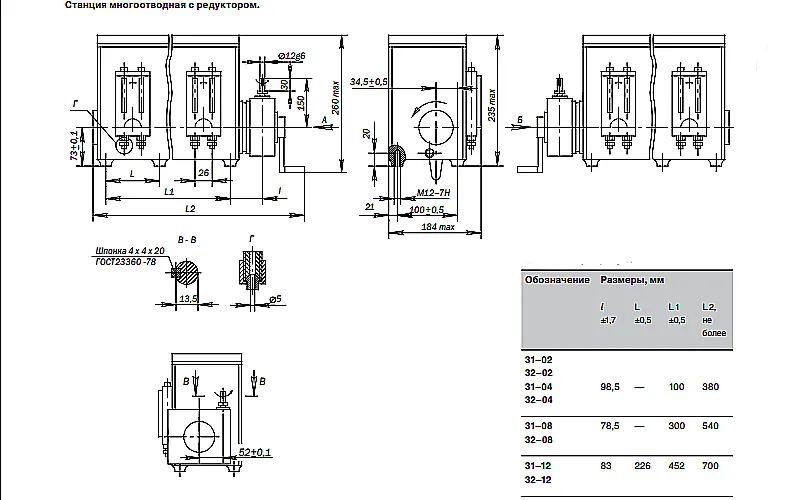

На чертеже представлены основные монтажные размеры станции смазки СН5М 31-08. Для надёжного крепления к станине оборудования предусмотрены резьбовые отверстия диаметром М12 с шагом резьбы 1,75 мм. Данные параметры необходимо учитывать при проектировании места установки или проверке совместимости с уже существующей системой.
Примеры заказа для различных задач
Для упрощения процедуры заказа и корректного подбора модификации рассмотрим типовые сценарии.
Пример 1. Базовая комплектация для станочного парка: Заказ станции смазки СН5М 31-08 в стандартном исполнении УХЛ4 для оснащения нескольких токарных станков на территории предприятия в Екатеринбурге.
Пример 2. Комплект с дополнительными опциями: Заказ модификации СН5М 32-08 вместе с комплектом сменных фильтрующих элементов тонкой очистки для эксплуатации в условиях повышенной запылённости цеха (г. Казань).
Пример 3. Оптовая поставка для сервисного центра: Приобретение партии станций смазки СН5М 31-08 и 32-08 с различным расположением привода для формирования ремонтного фонда и обеспечения клиентов в Москве и Московской области.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать станцию смазки СН5М по типу подключения и давлению?
Подбор осуществляется на основе трёх ключевых параметров: требуемого рабочего давления в системе (не должно превышать 10 МПа), количества необходимых линий смазки (стандартно 8) и типа рабочей среды (вязкость масла в диапазоне 10–1500 мм²/с). Для нестандартных задач рекомендуется консультация с инженером компании.
Каковы сроки поставки станции смазки СН5М 31-08 по регионам России и СНГ?
При наличии оборудования на складе в Москве отгрузка осуществляется в течение 1-3 рабочих дней. Доставка транспортными компаниями в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 3-7 дней. В отдалённые регионы и страны СНГ сроки уточняются индивидуально.
Какие условия эксплуатации являются критическими для станции смазки СН5М 31-08?
Устройство предназначено для работы в закрытых отапливаемых помещениях. Не рекомендуется эксплуатация при температуре ниже +1°C, а также в средах с высокой агрессивностью (пары кислот, щелочей). Качество масла должно соответствовать классу чистоты не ниже 12 по ГОСТ, иначе возможен ускоренный износ плунжерных пар.
Возможна ли замена или подбор аналога станции смазки СН5М для уже действующей гидравлической системы?
Да, специалисты компании готовы провести анализ параметров существующей системы (давление, расход, тип резьбовых соединений) и подобрать совместимую модель станции смазки или предложить комплект для адаптации присоединения.
