Описание и назначение станции смазки СН5М серии 31-02 и 32-02
Промышленные станции смазки моделей СН5М 31-02 и СН5М 32-02 составляют основу автоматизированных систем централизованной подачи смазочных материалов. Данное оборудование внедряется в состав станков, кузнечно-прессового и компрессорного оборудования, где требуется обеспечение непрерывной и дозированной смазки трущихся узлов при рабочем давлении в системе до 10 МПа. Современная станция смазки СН5М 31-02 спроектирована для минимизации простоев техники за счет повышения надежности и точности работы всей гидросистемы.
Изделие характеризуется универсальностью рабочей среды, поддерживая смазочные масла с широким диапазоном кинематической вязкости. Высокий класс чистоты подаваемого масла (соответствует 12-й категории ГОСТ 17216—71) достигается благодаря наличию штатных фильтров грубой очистки, что обеспечивает надежную защиту систем гидроагрегата от абразивного износа и значительно увеличивает ресурс работы ответственных деталей станков.
Работает механик над системой подачи масла, а коллега интересуется: «Что нового на линии?» — «Установили станцию смазки СН5М 31-02. Теперь самое сложное в работе — объяснить, почему масло не закончилось». Так технология уходит в тень собственной надежности.
Вес, габаритные размеры и классификационный код
Оборудование отличается компактными габаритными размерами, что упрощает монтаж в условиях ограниченного пространства промышленных цехов. Ориентировочные габариты составляют 280 мм в длину, 220 мм в ширину и 240 мм в высоту. Номинальная вместимость гидравлического бака обеих модификаций составляет 2,5 литра (2,5 дм³). Товарная позиция изделий классифицируется Кодом ТН ВЭД 8413.50.000 0.
Изображение общего вида станции смазки серии СН5М, наглядно демонстрирующее ее компоновку и основные элементы: приводной редуктор, корпус-бак и присоединительные патрубки.
Различия в массе между модификациями связаны с конструкцией привода. Полные данные представлены ниже.
| Параметр | Модель СН5М 31-02 | Модель СН5М 32-02 |
|---|
| Масса (кг) | 11 | 13 |
| Исполнение привода | Правое | Левое |
| Габариты, мм (Д×Ш×В) | 280×220×240 |
Основные технические характеристики смазочных станций
Ключевые параметры агрегата определяют его совместимость с конкретным типом производственного оборудования и условия долговечной эксплуатации.
| Техническая характеристика | Значение для СН5М 31-02 | Значение для СН5М 32-02 |
|---|
| Номинальное рабочее давление, МПа | 10 |
| Количество насосных секций (отводов) | 2 | 2 |
| Тип привода насосных секций | Редукторный |
| Передаточное отношение редуктора | 1:80 |
| Электрическая мощность двигателя, кВт | 0,05 |
| Диапазон температур рабочей среды | +1°C … +55°C |
| Допустимая кинематическая вязкость масла, мм²/с | 10 – 1500 |
| Тип присоединительной резьбы | G 1/4" |
Преимущества и особенности эксплуатации
Выбор станции смазки СН5М 32-02 и СН5М 31-02 дает ряд ощутимых преимуществ для производственного предприятия:
Надежность и бесперебойность работы. Конструкция на основе редукторного привода и роторно-поршневых насосных секций обеспечивает стабильную подачу смазки без рывков и перебоев, что критически важно для прецизионного оборудования.
Повышение ресурса основного оборудования. Точное дозирование чистого масла в узлы трения станков и прессов минимизирует износ, сокращая затраты на капитальный ремонт и замену комплектующих.
Удобство технического обслуживания. Компактность и продуманная компоновка агрегата облегчают доступ к фильтрам и контрольному маслоуказателю, снижая временные затраты на регламентные работы.
Гибкость применения. Широкий диапазон вязкости поддерживаемых масел и типовых присоединительных размеров G 1/4" позволяет интегрировать станцию смазки СН5М 31-02 в большинство существующих гидравлических схем промышленных установок без серьезных доработок.
Принцип работы смазочной гидростанции
Рабочий цикл начинается с запуска электродвигателя, вращательный момент от которого через редуктор передается на кулачковый вал внутри корпуса насосного блока. Кулачки поочередно воздействуют на плунжеры двух насосных секций, создавая серию импульсов давления. Смазочный материал забирается из встроенного бака, проходит через фильтр и по распределительным каналам подается к точкам потребления. Благодаря плунжерной системе обеспечивается высокая точность дозирования независимо от вязкости масла в разрешенном диапазоне. Таким образом, установка станции смазки СН5М 32-02 позволяет полностью автоматизировать процесс, освобождая персонал от ручного вмешательства.
Температурный режим, ресурс и факторы срока службы
Эксплуатация станций допускается при температурах окружающей среды и рабочей жидкости от +1°C до +55°C. Оптимальным диапазоном для достижения максимального ресурса считается интервал +15°C … +40°C. Оборудование рассчитано на длительную непрерывную работу в условиях типового промышленного цикла. Расчетный срок службы превышает 10 лет, при условии соблюдения регламента технического обслуживания. Гарантийный период от официального производителя составляет 24 месяца. Главными факторами, влияющими на долговечность, являются качество применяемого масла и своевременная замена фильтрующих элементов, что предотвращает загрязнение прецизионных пар плунжерной группы. Стандартная станция смазки СН5М 32-02 демонстрирует устойчивость к кратковременным пиковым нагрузкам до 12 МПа.
Области применения и типы оборудования
Универсальность технических характеристик определяет широкую область применения данных агрегатов. Основные направления включают:
Металлообработка: станки токарной, фрезерной, сверлильной и шлифовальной групп для смазки направляющих, ходовых винтов и редукторов.
Прессовое и штамповочное оборудование: кривошипные, гидравлические и эксцентриковые прессы, где требуется обеспечение работы узлов скольжения и качения под высокой нагрузкой.
Компрессорные и насосные установки: система централизованной смазки подшипниковых узлов и цилиндров.
Транспортные и конвейерные системы: оборудование для обслуживания тяжелых роликовых опор, цепных передач в условиях интенсивной запыленности.
Прочная конструкция и климатическое исполнение делают станцию смазки СН5М 31-02 востребованной на предприятиях металлургии, машиностроения, химической промышленности и деревообработки.
Расшифровка условного обозначения модели
Маркировка изделия несет полную информацию о его конфигурации. Рассмотрим на примере станции смазки СН5М-31-02-УХЛ4:
СН5М – серия агрегатов.
3 – тип привода (редукторный).
1 – расположение привода относительно смотрящего (правое; для 32-02 – цифра 2, левое).
02 – количество насосных секций (отводов) для подачи масла.
УХЛ – климатическое исполнение «умеренный и холодный климат».
4 – категория размещения, обозначающая установку в помещениях без искусственного регулирования климатических условий.
Габаритные и присоединительные размеры для монтажа

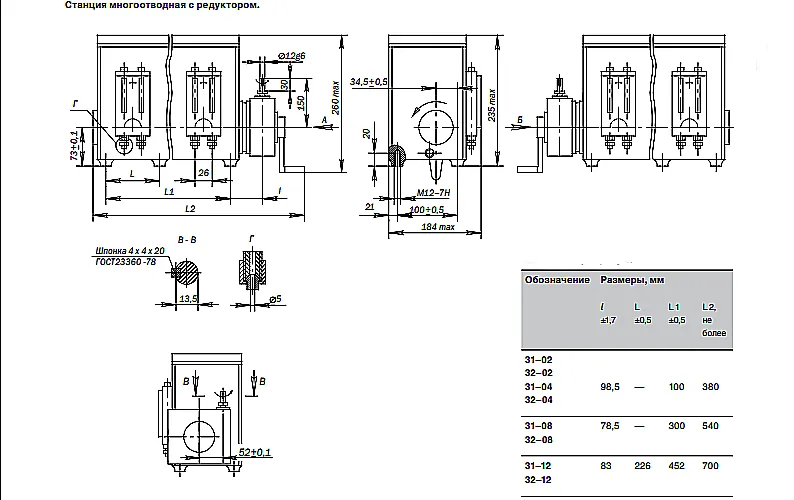

Чертеж станции смазки СН5М с размерами посадочных отверстий, межцентровым расстоянием и высотой установочной платформы.Для корректного монтажа и проверки совместимости с существующей системой необходимо учитывать следующие монтажные параметры:
Присоединительная резьба для подключения линий подачи масла: G 1/4".
Расстояние между центрами крепежных отверстий на установочной поверхности: 210 мм.
Высота от монтажной плоскости до нижней точки корпуса: 45 мм.
Все размеры соответствуют требованиям ГОСТ 3564–84, что обеспечивает простую интеграцию в типовые схемы.
Типичные ошибки при техническом подборе
Некорректный выбор смазочной станции может привести к снижению эффективности или выходу из строя системы. Распространенные ошибки:
Ориентация только на тип присоединения. Выбор по резьбе G 1/4" без учета требуемого рабочего давления (10 МПа) и необходимого расхода масла.
Пренебрежение температурным диапазоном. Попытка эксплуатации при отрицательных температурах без дополнительного оснащения, что приводит к загустению масла и отказу привода.
Несоответствие типа рабочей среды. Использование жидкостей, вязкость которых выходит за рамки допустимого диапазона 10–1500 мм²/с, приводит либо к недостаточной смазке, либо к перегрузке привода.
Игнорирование необходимости фильтрации. Подключение станции к системе без предварительной очистки магистралей или использование неочищенного масла резко снижает ресурс плунжерных пар и клапанов.
Комплектация и запасные части для обслуживания
Для поддержания оборудования в рабочем состоянии рекомендуется иметь в наличии ремкомплект, включающий наиболее подверженные износу компоненты. В перечень обязательных расходных материалов входят:
| Наименование запчасти / комплектующего | Причина и условия износа |
|---|
| Уплотнительные манжеты и кольца плунжеров | Постепенный износ при циклической работе под давлением, ускоренный при наличии абразива в масле. |
| Резиновые уплотнения крышки бака и патрубков | Старение резины под воздействием температуры и масла, механические повреждения при обслуживании. |
| Фильтрующие элементы (сетки) грубой очистки | Загрязнение, приводящее к падению производительности и росту давления на входе в насос. |
| Кулачки и толкатели привода | Механический износ при длительной интенсивной эксплуатации. |
Примеры заказа оборудования
Для оперативного оформления заявки можно ориентироваться на следующие типовые варианты:
Пример 1. Базовая поставка. Модуль СН5М 31-02 для замены вышедшего из строя аналога в системе смазки токарно-фрезерного станка. Указывается артикул СН5М-31-02-УХЛ4.
Пример 2. Комплексный заказ для модернизации цеха. Партия из 8 шт. станций смазки СН5М 32-02 с левым исполнением привода для единовременного оснащения нескольких прессов, включая шеф-монтаж и пусконаладку.
Пример 3. Заказ с дополнительными опциями. Модуль СН5М 31-02 с комплектом сменных фильтров тонкой очистки и датчиком контроля уровня масла для ответственного узла компрессорной станции.
Для расчета стоимости и получения коммерческого предложения оставьте заявку через форму на сайте. Специалисты компании «ГИДРАВЛИКА» подберут оптимальное решение под ваши задачи.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию станции смазки СН5М по давлению и подключению?
Ключевой параметр — рабочее давление 10 МПа, которое является номинальным для обеих моделей 31-02 и 32-02. Выбор между ними определяется удобством монтажа: 31-02 имеет правое, а 32-02 — левое расположение редукторного привода. Присоединительный размер для линий подачи — резьба G 1/4". Важно учесть расход масла, обеспечиваемый двумя насосными секциями, и его соответствие потребностям вашего оборудования.
Каковы сроки поставки станций смазки СН5М по России и есть ли они на складе?
Оборудование модельного ряда СН5М 31-02 и СН5М 32-02, как правило, доступно на нашем центральном складе в Москве. Сроки доставки в основные регионы России (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) составляют 3–7 рабочих дней в зависимости от выбранного транспорта. В отдаленные регионы и страны СНГ поставка осуществляется по индивидуальному согласованному графику.
Какие условия эксплуатации являются критическими для данного оборудования?
Агрегат не предназначен для работы в средах с постоянной высокой запыленностью без дополнительной защиты редуктора, при температуре ниже +1°C, а также с маслами, кинематическая вязкость которых выходит за диапазон 10–1500 мм²/с. Важнейшим условием долговечной работы является чистота рабочей среды, что требует обязательной фильтрации масла через штатные или дополнительные фильтры.
Обеспечивается ли совместимость станции смазки СН5М с импортным оборудованием и как подобрать аналог?
Да, благодаря стандартным присоединительным размерам (резьба G 1/4") и универсальным гидравлическим параметрам, модель подходит для замены ряда импортных аналогов в системах централизованной смазки. Наши инженеры готовы провести технический анализ вашей существующей системы по предоставленным чертежам или фотографиям и подтвердить совместимость либо предложить альтернативный вариант. Параметры для подбора аналога: давление до 10 МПа, два отвода, производительность на секцию согласно техническому паспорту.
Гарантия и сотрудничество
Станции смазки, представленные под брендом «ГИДРАВЛИК», поставляются на российский рынок и в страны СНГ официальным партнером — компанией «ГИДРАВЛИКА». Мы гарантируем соответствие оборудования технической документации, обеспечиваем полный комплект сопроводительных документов и предоставляем гарантию 24 месяца. Наши специалисты окажут профессиональную консультацию по подбору, а также помогут с подбором аналога для вашей действующей гидравлической или смазочной системы. Доставка осуществляется в любой регион России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, и страны СНГ. Для оформления заказа или получения технической консультации свяжитесь с нами через сайт 777-gidra.ru или перейдите в раздел Контакты.
