Станция смазки СН5М 41-02, как и её аналог модели 42-02, представляет собой компактный, готовый к подключению агрегат для автоматической подачи смазочных материалов в ответственные узлы промышленного оборудования. Основная функция данной станции смазки заключается в обеспечении дозированной, непрерывной или циклической подачи масла под давлением к точкам потребления, что критически важно для повышения ресурса работы и предотвращения износа механизмов.
Основные габариты и технические параметры
Станция смазки СН5М 41-02 и её зеркальное исполнение 42-02 характеризуются компактными размерами 250×200×300 мм при относительно небольшой массе в 15 кг. Конструкция станции смазки позволяет легко интегрировать её в составе гидравлического или смазочного контура. Код ТН ВЭД, под который классифицируется оборудование, – 8413700000 (оборудование для смазки промышленных установок).
| Параметр |
Значение для станции смазки СН5М 41-02 и 42-02 |
| Рабочее давление, МПа (max) |
10 |
| Диапазон рабочих температур среды/окружения, °C |
от +1 до +55 |
| Тип рабочей среды (вязкость) |
Индустриальные масла, кинематическая вязкость 10–1500 мм²/с |
| Присоединительные размеры (резьба) |
М10 |
| Номинальная вместимость гидробака, дм³ |
2.5 |
| Масса станции смазки, кг |
15 |
| Производительность (под номинальным давлением) |
Определяется объёмом насосных секций и частотой вращения (0.156 с⁻¹) |
| Количество отводов для распределения |
2 |
Заходит механик в цех и слышит спокойный, размеренный гул станков. Говорит наладчику: «Что-то у вас тут тихо сегодня, все работает без сучка и задоринки?» А тот в ответ: «Да, после установки новой станции смазки СН5М даже гайки машины перестали жаловаться на жажду!»
Принцип работы и конструктивные особенности
В основе функционирования станции смазки СН5М 41-02 лежит принцип объёминного вытеснения рабочей среды. Электродвигатель через редуктор с передаточным отношением 1:160 приводит во вращение кулачковый вал насосных секций. При вращении создаётся давление, под которым смазочный материал из встроенного бака проходит через систему фильтрации и направляется по отводам к потребителям. Ключевым преимуществом данной станции смазки является стабильность давления на выходе, обеспечиваемая прецизионной работой кулачкового механизма, что исключает пульсации и гарантирует равномерную подачу смазки.
Преимущества и особенности эксплуатации
Выбор станции смазки СН5М 41-02 или 42-02 обеспечивает инженеру-механику ряд значимых эксплуатационных преимуществ.
Снижение эксплуатационных затрат и увеличение ресурса: Автоматизация процесса смазки минимизирует человеческий фактор, сводит к нулю риски «сухого» пуска и преждевременного износа узлов трения. Это напрямую увеличивает межремонтные интервалы основного оборудования.
Гибкость интеграции: Благодаря двум вариантам расположения электропривода (правое – 41-02, левое – 42-02) модель легко встраивается в существующую компоновку гидростанции или технологической линии, упрощая монтаж и сервисное обслуживание.
Высокая стабильность работы: Спецификация станции смазки СН5М 41-02 рассчитана на работу с широким спектром индустриальных масел (вязкость от 10 до 1500 мм²/с) при давлении до 10 МПа, что гарантирует её совместимость с большинством типовых гидросистем.
Компактность и надёжность: Интегрированная конструкция, где корпус служит резервуаром, повышает общую надёжность агрегата и снижает количество потенциальных точек утечки.
Простота технического обслуживания: Встроенный маслоуказатель, воздушный и заливной фильтры делают процедуры контроля уровня масла и замены фильтрующих элементов максимально оперативными.
Температурный режим и срок службы
Станция смазки СН5М 41-02 рассчитана на эксплуатацию в закрытых помещениях при температуре окружающего воздуха и самой рабочей среды в диапазоне от +1°С до +55°С. Режим работы – длительный (непрерывный). Соблюдение этого температурного режима, наряду с требованием к чистоте масла (не ниже 12 класса по ГОСТ 17216-71), является ключевым фактором для достижения заявленного производителем ресурса работы, который превышает 8 лет при условии регулярного технического обслуживания, рекомендуемый интервал которого составляет 6 месяцев.
Область применения и типы оборудования
Станция смазки СН5М 41-02 и её аналог 42-02 ориентированы на промышленное применение в качестве ключевого элемента систем централизованной смазки. Их используют в гидростанциях для подачи масла к направляющим, подшипникам и винтовым парам. Типичное оборудование для установки включает в себя металлообрабатывающие станки, прессовое и кузнечное оборудование, компрессорные установки, конвейерные ленты большой длины, а также оборудование для строительной и спецтехники, где требуется автономная система смазки.
Состав и запасные части
Для обеспечения максимальной ремонтопригодности конструкция станции смазки СН5М 41-02 предусматривает возможность замены наиболее подверженных износу элементов.
| Наименование запчасти / ремкомплекта |
Типичная причина замены |
| Комплект уплотнений насосной секции (манжеты, сальники) |
Естественный износ при длительной эксплуатации, воздействие температуры и давления. |
| Воздушный и заливной фильтры |
Загрязнение по истечении регламентного интервала обслуживания (1000 часов работы) или при работе в условиях повышенной запылённости. |
| Щеточный узел электродвигателя |
Износ графитовых щёток, связанный с количеством рабочих циклов. |
| Пружины обратных клапанов (при наличии) |
Потеря упругости вследствие усталости металла. |
Типичные ошибки при подборе станции смазки
При выборе станции смазки СН5М 41-02 следует избегать распространённых ошибок:
Ошибка 1: Выбор только по присоединительному размеру (резьба М10) без учёта требуемой производительности и давления в системе.
Ошибка 2: Игнорирование температурного диапазона эксплуатации, особенно при планировании установки в неотапливаемых помещениях или рядом с источниками тепла.
Ошибка 3: Использование рабочей среды, вязкость которой выходит за пределы допустимого диапазона 10–1500 мм²/с.
Ошибка 4: Неправильный выбор исполнения по стороне привода (41-02 правое, 42-02 левое), что ведёт к проблемам с монтажом и доступом для обслуживания.
Расшифровка условного обозначения
Расшифровка индекса модели, например, СН5М 41-02-УХЛ4:
СН5М – Станция Нагнетательная, 5-секционная, Модернизированная.
4 – тип привода: электропривод.
1 – исполнение «правое» (расположение электродвигателя относительно оси визуального контроля). Для модели 42-02 цифра «2» означает «левое» исполнение.
02 – количество отводов: 2 шт.
УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых отапливаемых помещениях).
Габаритные и присоединительные размеры

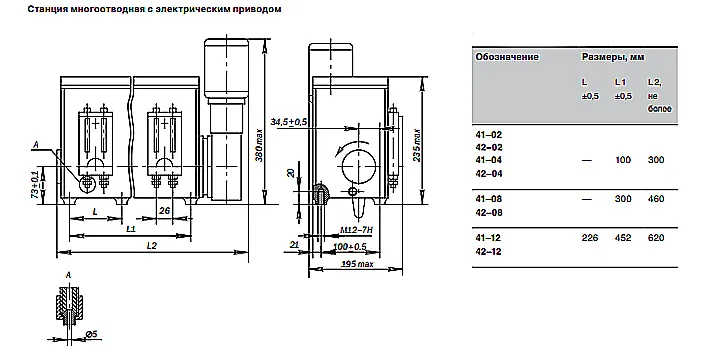

Изображение станции смазки СН5М 41-02, 42-02: вид сбоку, обозначены габаритные размеры 250×200×300 мм, точки крепления (расстояние между отверстиями 180 мм) и расположение резьбовых отводов М10.
Как оформить заказ на станцию смазки
Для корректного оформления заказа на станцию смазки СН5М необходимо определить требуемую модификацию.
Пример заказа 1: Станция смазки СН5М 41-02-УХЛ4 для системы смазки направляющих координатного станка. Исполнение с правым расположением привода.
Пример заказа 2: Станция смазки СН5М 42-02-УХЛ4 для гидропресса, где компоновка требует левостороннего расположения двигателя.
Пример заказа 3: Комплект поставки станции смазки СН5М 41-02 с расширенным набором уплотнений и запасными фильтрами для цеха с непрерывным циклом работы.
Для получения подробного коммерческого предложения и технической консультации рекомендуем оставить запрос через форму на сайте.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию станции смазки СН5М по давлению и типу подключения?
Для корректного подбора необходимо знать рабочее давление в системе смазки (максимальное значение, которое должна обеспечивать станция смазки СН5М – 10 МПа), требуемый суммарный расход смазки, который определяется производительностью насоса, и сторону подвода коммуникаций (это определит выбор между правым 41-02 или левым 42-02 исполнением). Также критически важно учитывать вязкость используемого масла.
Каковы сроки поставки и условия доставки по России и СНГ?
Базовые модели станции смазки СН5М 41-02 и 42-02, как правило, имеются на складе, что позволяет организовать отгрузку в течение 1-3 рабочих дней после согласования заказа. Доставка осуществляется транспортными компаниями во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Каковы требования к условиям эксплуатации (температура, запыленность, качество масла)?
В соответствии с паспортными данными, станция смазки СН5М 41-02 предназначена для работы в закрытых отапливаемых помещениях при температуре воздуха от +1°C до +55°C. Класс чистоты рабочей среды (масла) должен быть не ниже 12 по ГОСТ 17216-71. При работе в запыленных цехах рекомендуется сократить интервалы обслуживания воздушного фильтра.
Как проверить совместимость с существующим оборудованием и возможен ли подбор аналога?
Для проверки совместимости необходимо сравнить присоединительные размеры (резьба М10), габариты станции смазки, а также её производительность и давление с параметрами вышедшего из строя или проектируемого узла. Специалисты компании ГИДРАВЛИКА готовы провести анализ вашей системы и помочь в подборе функционального аналога станции смазки СН5М на основе предоставленных вами паспортных данных или образца оборудования. Инженерную поддержку можно получить в разделе Контакты.
