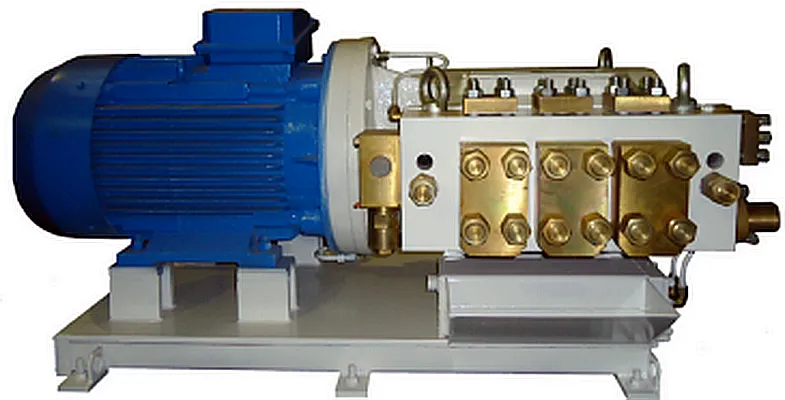

Описание и назначение установки насосной УН100/160
Установка насосная УН100/160 представляет собой комплексный агрегат для обеспечения работы гидравлических систем промышленного оборудования. Данное решение предназначено для стабильной подачи рабочей жидкости с регулируемыми параметрами давления и расхода. Основная функция установки насосной УН100/160 – создание и поддержание необходимого напора в контурах прессов, литьевых машин, металлообрабатывающих станков и другого технологического оснащения. В качестве рабочей среды допускается применение минеральных масел, водно-масляных эмульсий или технической воды с контролируемой кислотностью.

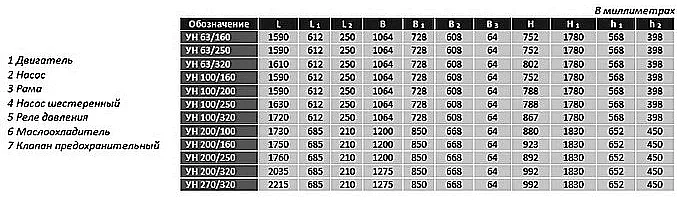

Вес, габариты, код ТН ВЭД
Конструкция установки насосной УН100/160 отличается прочной рамой и компактным размещением компонентов. Масса агрегата составляет 1410 кг, что следует учитывать при проектировании фундамента и планировании грузоподъемных операций. Габаритные размеры установки насосной УН100/160: длина 1850 мм, ширина 1200 мм, высота 1100 мм. Для таможенного оформления применяется код ТН ВЭД 8413.50.000, относящийся к насосам для жидкостей. Параметры могут незначительно варьироваться в зависимости от конкретной комплектации.
| Параметр | Значение |
|---|
| Тип установки | УН100/160 |
| Масса, кг | 1410 |
| Длина, мм | 1850 |
| Ширина, мм | 1200 |
| Высота, мм | 1100 |

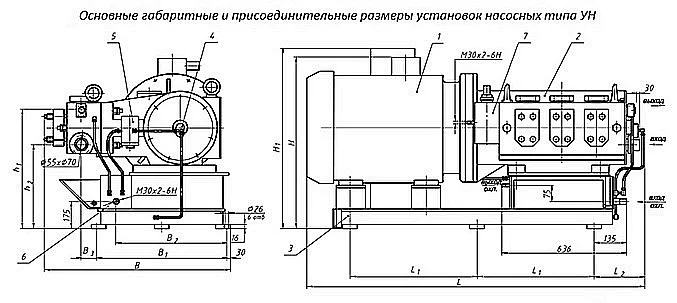

Габаритный чертеж установки насосной УН100/160. Вид спереди с указанием основных размеров для монтажа.
Инженер в панике: «Наша установка насосная УН100/160 не течёт, а думает!» Руководитель: «Это не хорошо. Нам нужна не думающая, а качающая установка!»
Технические характеристики и параметры работы
Ключевые эксплуатационные параметры установки насосной УН100/160 обеспечивают её эффективную интеграцию в разнообразные технологические процессы. Номинальное рабочее давление составляет 16 МПа, при этом конструкция рассчитана на максимальное давление до 32 МПа, что создаёт солидный запас прочности. Подача жидкости на номинальном режиме — 104±2 литра в минуту, что соответствует высоким требованиям по производительности. Номинальная мощность привода достигает 33,1 кВт. Особое внимание при эксплуатации установки насосной УН100/160 уделяется условиям всасывания: минимальное давление на входе должно составлять не менее 0,015 МПа для предотвращения кавитации.
| Параметр | Значение |
|---|
| Номинальная подача (расход) | 104±2 л/мин |
| Номинальное рабочее давление | 16 МПа |
| Максимальное давление | 32 МПа |
| Номинальная мощность | 33,1±1 кВт |
| Минимальное давление на входе | 0,015 МПа |
| Максимальное давление в системе смазки | 0,5 МПа |
Преимущества и особенности эксплуатации
Выбор установки насосной УН100/160 дает производственным предприятиям ряд существенных выгод:
- Высокая надежность и увеличенный ресурс: Конструкция с применением подшипников качения и качественных уплотнений обеспечивает до 6000 часов наработки на отказ при соблюдении регламента ТО.
- Стабильность гидравлических параметров: Агрегат обеспечивает постоянный поток с минимальными пульсациями, что критически важно для точности работы прессового и литьевого оборудования.
- Универсальность по рабочей среде: Установка насосная УН100/160 может работать на минеральных маслах, эмульсиях или воде, что расширяет сферу её применения.
- Удобство сервисного обслуживания: Продуманная компоновка и доступ к ключевым узлам (фильтрам, клапанам) сокращают время и стоимость профилактических работ.
- Совместимость с типовым промышленным оборудованием: Стандартные присоединительные размеры (фланцы DN50/DN40) и параметры позволяют легко интегрировать установку в существующие гидросистемы.
Принцип работы в составе гидросистемы
Функционирование установки насосной УН100/160 основано на работе аксиально-поршневого насоса. Вращение приводного вала от электродвигателя преобразуется в возвратно-поступательное движение поршневой группы. В такте всасывания рабочая жидкость из бака через всасывающий фильтр и линию низкого давления поступает в рабочие камеры. В такте нагнетания поршни создают высокое давление, под которым жидкость через напорный клапан и систему фильтрации подается в магистраль потребителя. Встроенный аккумулятор (или иное демпфирующее устройство) сглаживает неизбежные пульсации потока. Таким образом, установка насосная УН100/160 выступает сердцем гидравлической системы, обеспечивая её энергией.
Разрез установки насосной УН100/160, наглядно показывающий расположение поршневой группы, вала и подшипников.
Температурный режим и срок службы
Допустимый диапазон температур окружающей среды для работы установки насосной УН100/160 составляет от -10°C до +45°C. Для рабочей жидкости оптимальная температура эксплуатации лежит в пределах +15°C до +60°C. Агрегат рассчитан на продолжительную работу в непрерывном или циклическом режимах. Ресурс установки насосной УН100/160, заявленный на уровне 6000 часов, напрямую зависит от соблюдения трех ключевых факторов: качества и чистоты рабочей жидкости (рекомендуемая вязкость 20–40 мм²/с при 40°C), своевременности замены фильтрующих элементов и поддержания давления в системе смазки на уровне не более 0,5 МПа.
Область применения и типовое оборудование
Установка насосная УН100/160 находит применение в различных отраслях промышленности, требующих мощного и надежного гидравлического привода. Основные сферы использования:
- Металлообработка: Гидропривол кузнечно-прессового оборудования, гибочные и штамповочные прессы, ножницы.
- Деревообработка: Прессы для производства ДСП, МДФ, OSB-плит.
- Специальные и очистные установки: Оборудование для гидроабразивной резки, промывки и очистки резервуаров, установки для инъекции растворов.
- Строительная и дорожная техника: В составе испытательных стендов и ремонтных мастерских.
- Гидростанции и насосные группы: Как базовый модуль для создания систем централизованного гидроснабжения в цехах.
Присоединительные размеры установки насосной УН100/160. Фланцевые соединения входного и выходного патрубков (DN50 и DN40).
Состав ремкомплекта и часто заменяемые детали
Для поддержания установки насосной УН100/160 в рабочем состоянии рекомендуется иметь запас наиболее нагруженных расходных элементов. Типичный ремкомплект может включать:
| Наименование детали | Причина и условия износа |
|---|
| Уплотнительные манжеты и кольца поршневой группы | Постепенный износ под воздействием высокого давления и трения; требует замены при падении производительности или появлении течи. |
| Фильтрующие элементы (всасывающий и напорный) | Загрязнение от частиц износа и внешней среды. Регламентная замена каждые 500 часов работы установки насосной УН100/160. |
| Предохранительные и обратные клапаны (золотники, пружины) | Подвержены усталостным нагрузкам и загрязнению рабочей средой. Износ ведет к нестабильности давления. |
| Сальники вала | Износ приводит к внешним утечкам масла. Контролируется визуально при плановом обслуживании. |
Типичные ошибки при подборе агрегата
Чтобы избежать проблем при интеграции, важно учитывать следующие распространенные ошибки:
- Выбор исключительно по присоединительным размерам, без учета требуемого рабочего давления (16 МПа для УН100/160) и расхода жидкости (104 л/мин).
- Игнорирование температурного диапазона рабочей среды, особенно при эксплуатации в неотапливаемых цехах или на открытых площадках.
- Применение рабочей жидкости, тип и чистота которой не соответствуют рекомендациям производителя, что резко сокращает ресурс.
- Неправильный расчет гидравлического сопротивления всасывающей линии, ведущий к кавитации и повреждению насоса.
Расшифровка условного обозначения
Индекс модели УН100/160 имеет четкую логику, понятную техническим специалистам. УН – аббревиатура от «Установка Насосная». 100 – округленный показатель номинальной подачи (расхода) в литрах в минуту (фактическое значение 104 л/мин). 160 – показатель номинального рабочего давления, выраженный в барах (160 бар = 16 МПа). Таким образом, из самого обозначения установки насосной УН100/160 специалист сразу получает информацию о двух ключевых параметрах агрегата.
Примеры формирования заказа
Для упрощения закупочного процесса приведем типовые варианты заказов:
- Базовый комплект: Установка насосная УН100/160 в стандартном исполнении с электродвигателем 33,1 кВт, баком и системой фильтрации. Артикул: УН100/160-Б.
- Для работы с водой: Модификация с компонентами из коррозионностойких материалов для систем, использующих техническую воду. Артикул: УН100/160-В.
- Комплект с расширенным ЗИП: Поставка агрегата вместе с ремкомплектом (уплотнения, фильтры, набор клапанов). Артикул: УН100/160-ЗИП.
Вопросы и ответы об установке насосной УН100/160
Как правильно подобрать модификацию установки по давлению и расходу?
Ключевыми параметрами являются требуемое рабочее давление в системе (максимальное и номинальное) и потребный расход жидкости. Установка насосная УН100/160 обеспечивает 16 МПа и 104 л/мин. Если ваши параметры ниже, можно рассмотреть модель УН63, если выше – УН160 или УН200. Важно также соотнести тип присоединения (фланец, резьба) с вашей гидроразводкой.
Какие сроки поставки и доставки по России?
Установка насосная УН100/160 может быть отгружена со склада в Москве в течение 3-5 рабочих дней. Доставка в крупные региональные центры (Санкт-Петербург, Екатеринбург, Новосибирск, Ростов-на-Дону) осуществляется в течение 5-10 дней в зависимости от выбранной транспортной компании. В страны СНГ (Казахстан, Беларусь) сроки логистики составляют 7-14 дней.
Каковы условия эксплуатации при низких температурах на открытой площадке?
Минимальная допустимая температура окружающей среды для работы установки насосной УН100/160 составляет -10°C. При эксплуатации в неотапливаемых помещениях или на открытом воздухе необходимо использовать морозостойкие масла соответствующего класса вязкости и предусмотреть возможность предпускового подогрева рабочей жидкости. Электродвигатель должен иметь соответствующее климатическое исполнение.
Возможна ли замена установки насосной УН100/160 на аналог в существующей системе?
Да, специалисты компании «ГИДРАВЛИКА» проводят техническую консультацию по подбору прямых аналогов или замене на оборудование схожей производительности и давления. Для корректного подбора необходимо предоставить технические характеристики старой установки, схему подключения и параметры работы гидросистемы (тип рабочей среды, температуру).
Надежная установка насосная УН100/160 от бренда ГИДРАВЛИК является оптимальным решением для модернизации или создания новых гидравлических систем промышленного уровня. Поставщик – компания ГИДРАВЛИКА – гарантирует оригинальность продукции, своевременную доставку во все регионы России и страны СНГ, а также полное техническое сопровождение, включая помощь в подборе, консультации по монтажу и сервисное обслуживание. Для получения подробного коммерческого предложения, уточнения наличия или согласования технических деталей оставьте заявку через форму на сайте https://777-gidra.ru или свяжитесь с нашими инженерами.
