Описание и назначение
Установка насосная УН200/100 – это готовый к эксплуатации гидравлический агрегат, предназначенный для обеспечения стабильного потока рабочей жидкости в системах промышленного оборудования. Основная функция заключается в создании и поддержании заданных параметров давления и расхода для корректной работы прессов, станков и другого технологического оснащения. Конструкция установки насосной УН200/100 предусматривает применение минеральных масел, водомасляных эмульсий или технической воды.
Основные параметры: вес, габариты, код ТН ВЭД
Модель УН200/100 характеризуется значительной массой, что обусловлено её надежной конструкцией и компонентами промышленного класса. Для удобства планирования размещения и монтажа ниже приведена сводная таблица с данными. Код ТН ВЭД 8413500000 относится к прочим поршневым насосам и соответствует требованиям таможенного законодательства ЕАЭС.
| Параметр | Значение |
|---|
| Масса, кг | 2 100 (без рабочей жидкости) |
| Длина × ширина × высота, мм | 1 850 × 1 200 × 1 500 |
| Тип фланцев подключения | Стандарт ГОСТ 12815-80 |
| Код ТН ВЭД | 8413500000 |
Что нужно знать о конструкции
Установка насосная УН200/100 спроектирована как комплексный узел, объединяющий силовой агрегат, насосный блок, систему фильтрации и управления. Такая компоновка упрощает интеграцию в существующие гидросистемы и минимизирует временные затраты на запуск. Надёжная рама обеспечивает жесткость конструкции и гасит вибрации, что положительно влияет на ресурс работы всего оборудования.
Специалист по гидравлике звонит коллеге посреди ночи и спрашивает: «У тебя установка насосная УН200/100 случайно на столе не стоит? Просто у меня тут давление скачет, а моя только что отправилась на внеплановое ТО». – Шутка, отражающая важность наличия надёжного запасного оборудования для непрерывности технологических процессов.
Технические характеристики
Установка насосная УН200/100 рассчитана на интенсивную эксплуатацию в непрерывном или циклическом режиме. При правильной фильтрации масла и соблюдении температурного диапазона достигаются заявленные показатели ресурса. Для точного подбора под вашу систему необходимо сверять параметры давления и расхода.
| Параметр | Значение |
|---|
| Номинальная подача, л/мин | 210±4 |
| Номинальное рабочее давление, МПа | 10 |
| Максимальное допустимое давление, МПа | 32 |
| Номинальная потребляемая мощность, кВт | 42,9±1,3 |
| Минимальное давление на входе, МПа | 0,015 |
| Максимальное давление на входе, МПа | 1,2 |
| Средний ресурс до капитального ремонта, ч | 6 000 |
Преимущества и особенности эксплуатации
Применение установки насосной УН200/100 в составе гидросистемы промышленного оборудования даёт пользователю ряд существенных выгод:
• Высокая стабильность параметров: Обеспечивает равномерную подачу жидкости под давлением 10 МПа, что критически важно для точности работы станков с ЧПУ и прессов. Установка насосная УН200/100 поддерживает заданный расход даже при колебаниях нагрузки.
• Увеличенный ресурс работы: Конструктивные особенности и применение качественных подшипников качения обеспечивают валовой ресурс до 6 000 часов. Своевременное сервисное обслуживание продлевает срок службы установки.
• Снижение эксплуатационных расходов: Высокая общая эффективность гидроагрегата снижает энергопотребление. Унификация присоединительных размеров по ГОСТ упрощает и удешевляет замену узлов.
• Лёгкость интеграции: Готовое решение в виде установки насосной УН200/100 экономит время на проектирование и сборку. Оборудование поставляется проверенным, смонтированным на общей раме.Принцип работы
Установка насосная УН200/100 функционирует по принципу объёмного гидропривода с поршневой группой. Приводной электродвигатель вращает вал насоса, приводя в движение аксиально-поршневую группу. В фазе всасывания поршень, отходя, увеличивает объём камеры, закачивая рабочую жидкость из бака через фильтр. В фазе нагнетания поршень, двигаясь обратно, уменьшает объём камеры, создавая давление и вытесняя жидкость в напорную магистраль системы. Встроенная автоматика (клапаны, регуляторы) поддерживает заданные параметры давления и предохраняет систему от перегрузок.
Температурный режим работы и срок службы
Установка насосная УН200/100 рассчитана на эксплуатацию при температуре окружающего воздуха от -20°C до +40°C. Температура рабочей жидкости не должна превышать +60°C. Для запуска в условиях отрицательных температур рекомендуется использовать морозостойкие масла соответствующей вязкости. Ресурс в 6 000 часов работы достигается при условии использования чистого гидравлического масла класса чистоты не ниже 19/17/14 по ISO 4406, своевременной замены фильтрующих элементов (рекомендуется каждые 500-1000 моточасов) и соблюдения регламента технического обслуживания. Гарантийный срок составляет 2 года или 6 000 часов наработки.
Область применения оборудования
Установка насосная УН200/100 находит широкое применение в различных отраслях промышленности благодаря своей производительности и надёжности. Типичные сферы использования:
• Металлообработка и кузнечно-прессовое производство: Питание гидроцилиндров прессов, ножниц, гибочных машин.
• Обработка камня и стекла: Работа в составе установок гидроабразивной резки.
• Нефтегазовая отрасль: Обеспечение работы систем промывки и очистки резервуаров, трубопроводов.
• Судостроение и ремонт: Использование в системах подводной очистки корпусов судов.
• Деревообрабатывающая промышленность: Привод гидравлических зажимов и подающих механизмов на линиях по производству плитных материалов.О сменных элементах и ремонте
Для поддержания высокой работоспособности установки насосной УН200/100 необходимо своевременно менять изнашиваемые компоненты. Наиболее уязвимы к загрязнению и нагрузкам уплотнительные элементы. В таблице приведён примерный состав расходных материалов для регламентного обслуживания.
| Наименование элемента | Типичная причина износа |
|---|
| Уплотнения поршневой группы | Абразивный износ при загрязнении масла, высокое давление |
| Манжеты и сальники валов | Потеря эластичности из-за температуры, механический износ |
| Фильтрующие элементы (всасывающий, напорный) | Загрязнение, превышение перепада давления |
| Подшипники качения ротора | Усталость материала, недостаточная смазка |
| Регулировочные пружины клапанов | Усталость металла при циклических нагрузках |
Типичные ошибки при подборе устройства
Некорректный выбор установки насосной УН200/100 может привести к снижению производительности или преждевременному выходу из строя. Избегайте следующих ошибок:
• Пренебрежение перепадом давления: Игнорирование минимального входного давления (0,015 МПа) приводит к кавитации насоса и его разрушению.
• Несоответствие типа рабочей среды: Использование агрессивных или несовместимых по вязкости жидкостей, не указанных в документации.
• Неучёт температурного диапазона: Эксплуатация при температурах выше +40°C окружающей среды или выше +60°C жидкости резко снижает ресурс уплотнений.
• Подбор только по присоединительным размерам: Фланцы могут подходить, но расход или давление будут не соответствовать требованиям системы.Расшифровка условного обозначения
Индекс УН200/100 содержит всю необходимую информацию для первичного подбора оборудования. УН означает «Установка Насосная». Первая цифра 200 указывает на номинальную производительность в литрах в минуту (фактическое значение 210 л/мин). Цифра после дроби 100 обозначает номинальное давление в баррах (10 МПа). Модификации могут маркироваться дополнительными буквенными индексами. Например, «УН200/100-М» может означать модификацию с манометром или другим типом крепления. Данная система маркировки интуитивно понятна российским инженерам и облегчает коммуникацию.
Визуализация габаритов и подключения
Для оценки возможности монтажа и подключения к вашей системе важно ознакомиться с габаритными и присоединительными размерами установки насосной УН200/100. Мы подготовили графические материалы, демонстрирующие конструктивные особенности.

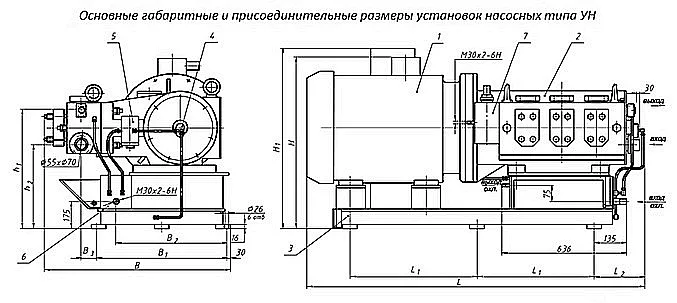

Рис. 1. Общий габаритный чертёж установки насосной УН200/100 с указанием основных размеров.
Рис. 2. Схема расположения фланцев всасывающего и напорного патрубков для подключения гидравлических линий.
Рис. 3. Вид сверху на установку насосную УН200/100 с указанием расположения узлов управления и обслуживания.
Примеры конфигурации для заказа
Рассмотрим несколько возможных вариантов заказа установки насосной УН200/100 для решения различных технологических задач:
1. Базовая комплектация: Стандартная установка насосная УН200/100 в сборе с электродвигателем, рамой, запорной арматурой и комплектом документации на русском языке.
2. Комплектация для работы на открытой площадке: Базовая модель с дополнительным защитным кожухом, устойчивым к атмосферным воздействиям.
3. Комплектация с системой повышенной фильтрации: Установка насосная УН200/100, дополненная двухступенчатой системой очистки масла тонкостью до 5 микрон, что актуально для систем с высокоточной сервоаппаратурой.Часто задаваемые вопросы (FAQ)
В: Как правильно подобрать модификацию установки по параметрам моей гидросистемы?
О: Для корректного подбора необходимо знать три ключевых параметра: требуемое рабочее давление в системе (в МПа или бар), необходимый расход жидкости (л/мин) и тип планируемого подключения (фланцевое, резьбовое). Установка насосная УН200/100 обеспечивает давление 10 МПа при расходе 210 л/мин. Если ваши требования отличаются, требуется консультация инженера для подбора аналога.
В: Каковы сроки поставки установки насосной УН200/100 в мой регион России или СНГ?
О: Стандартные сроки поставки по модели в наличии составляют от 5 до 10 рабочих дней в такие города, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. В удалённые регионы России и страны СНГ (Казахстан, Беларусь) доставка осуществляется в течение 10-20 рабочих дней, в зависимости от логистики. Актуальное наличие на складах уточняйте у менеджеров компании ГИДРАВЛИКА.
В: Какие требования к условиям эксплуатации и качеству масла предъявляет установка насосная УН200/100?
О: Оборудование рассчитано на работу в отапливаемых промышленных помещениях при температуре от -20°C до +40°C. Рекомендуется использование гидравлических масел (например, ИГП, ВМГЗ) с классом вязкости ISO VG 46 или 68. Чистота масла должна соответствовать классу 19/17/14 по ISO 4406. Для работы в пыльных цехах необходим контроль состояния воздушного фильтра дыхательного отверстия бака.
В: Возможна ли замена установки насосной УН200/100 на аналог другого производителя в существующую систему?
О: Да, возможна. Наши инженеры готовы провести подбор функционального аналога по параметрам давления, расхода, мощности и присоединительных размеров. Главное – обеспечить совместимость по гидравлическим характеристикам и размерам подключения. При замене требуется проверить соответствие электрических параметров двигателя.
Официальные поставки и сервис
Установка насосная УН200/100 поставляется на российский рынок под брендом ГИДРАВЛИК компанией-поставщиком ГИДРАВЛИКА. Мы гарантируем оригинальность оборудования, полный комплект технической документации на русском языке и сервисную поддержку на протяжении всего срока службы. Оказываем услуги по техническому консультированию, подбору аналогов под вашу действующую систему, а также обеспечиваем поставку всех необходимых запасных частей. Доставка осуществляется во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для оформления заказа или получения подробной консультации воспользуйтесь формой связи на сайте 777-gidra.ru или свяжитесь с нашими специалистами.
