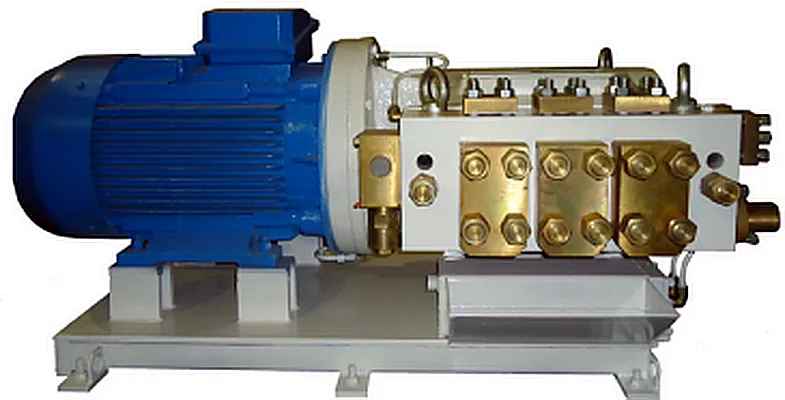

Установка насосная УН100/250

Описание и назначение насосной установки УН100/250

Насосная установка УН100/250 – это высокоэффективный гидравлический агрегат, предназначенный для создания и поддержания стабильного потока рабочей жидкости в промышленных системах. Данная установка насосная УН100/250 обеспечивает высокую производительность при значительном рабочем давлении, что критически важно для работы тяжелого прессового, металлообрабатывающего и спецтехнологического оборудования. Она совместима с широким спектром рабочих сред: индустриальными маслами, неагрессивными эмульсиями и водой определенного химического состава.

Габариты, вес и таможенный код установки

Общая масса установки насосной УН100/250 в сухом состоянии составляет 1555 килограмм. Габаритные размеры корпуса и рамы – 1850 мм в длину, 1200 мм в ширину и 1500 мм в высоту. Для подключения к гидросистеме используются фланцевые соединения стандарта ГОСТ 12815-80 с условным проходом DN100. Поставка данного оборудования осуществляется под Код ТН ВЭД 8413.50.000 0, что указывает на принадлежность к группе поршневых насосов. Модель соответствует нормам технического регламента ЕАЭС ТР ТС 010/2011 «О безопасности машин и оборудования».

Шутка на отраслевую тему

Разговаривают два гидравлика. Один другому говорит: «Моя установка насосная УН100/250 такая тихая, что можно услышать, как прорастает ржавчина на старом трубопроводе! Второй отвечает: «Может, тебе просто фильтр пора поменять?»

Технические параметры и характеристики

Ключевые параметры установки насосной УН100/250 определяют ее позиционирование на рынке промышленной гидравлики. Эти данные необходимы для правильного подбора, интеграции в существующие системы и расчёта эксплуатационных нагрузок.

Преимущества и особенности эксплуатации УН100/250

Установка насосная УН100/250 от бренда ГИДРАВЛИК обладает рядом ключевых преимуществ, которые напрямую влияют на экономическую эффективность и надежность производственного процесса.

1. Увеличенный ресурс работы. Использование качественных подшипников скольжения и износостойких сплавов для цилиндропоршневой группы обеспечивает запас долговечности до 6000 моточасов на номинальных режимах, снижая затраты на капитальный ремонт.
2. Высокая стабильность давления. Конструкция и система управления гарантируют поддержание заданных параметров потока даже при изменении нагрузки на гидросистеме, что критически важно для точных технологических операций.
3. Снижение эксплуатационных простоев. Четко регламентированная периодичность ТО, доступность запчастей и удобные точки для сервисных операций минимизируют время на плановое обслуживание.
4. Широкая совместимость с типовым оборудованием. Стандартизированные присоединительные размеры (фланцы DN100) и распространённые электроинтерфейсы облегчают интеграцию в большинство промышленных гидросистем, производимых в России и странах СНГ.
5. Эффективная система фильтрации и защиты. Интегрированные фильтры тонкой очистки рабочей среды и система аварийной сигнализации (перегрузки, перегрева) предотвращают выход из строя не только самой насосной установки, но и подключенного к ней дорогостоящего оборудования.

Принцип работы в составе гидравлической системы

Принцип функционирования установки насосной УН100/250 базируется на классическом аксиально-поршневом (или ином, в зависимости от конкретной конструктивной реализации) механизме. При вращении приводного вала двигателем поршни, размещенные в блоке цилиндров, совершают возвратно-поступательные движения. На фазе всасывания создается разрежение, и клапанная группа открывает доступ жидкости из бака (гидроаккумулятора) в рабочую камеру.

На фазе нагнетания поршень вытесняет жидкость через нагнетательный клапан в напорную магистраль системы, создавая требуемое давление. Система смазки ответственных узлов замкнутого типа под давлением 0.1–0.5 МПа обеспечивает стабильную работу пар трения. Установка насосная УН100/250 в стандартной комплектации имеет встроенный электронный блок управления, который корректирует работу привода для стабилизации давления и расхода, компенсируя колебания в сети и нагрузке.

Температурный режим и прогнозируемый срок службы

Эксплуатация установки насосной УН100/250 допустима в окружающей среде с температурой от минус 10 до плюс 50 градусов Цельсия. Температура самой рабочей жидкости (масла) в системе не должна превышать +75°C, во избежание ускоренной деградации его свойств и повреждения уплотнений.

Режимы работы: конструкция рассчитана на длительную непрерывную эксплуатацию в условиях промышленного цикла. Допускаются циклические нагрузки, пуски и остановы, соответствующие штатным технологическим процессам.

Факторы, влияющие на ресурс: Помимо температурного режима, на общий срок службы агрегата напрямую влияют качество и чистота рабочей жидкости, своевременность замены масла и фильтрующих элементов, а также соблюдение регламентных значений давления на входе и выходе. Использование некондиционных масел или пренебрежение фильтрацией резко снижает ресурс подвижных пар и может привести к преждевременному выходу из строя.

Области применения и типы задействованного оборудования

Мощная и надежная установка насосная УН100/250 является источником гидравлической энергии для широкого спектра промышленных и технологических установок. Ее применяют в следующих сферах:

• Металлообработка и металлургия: кузнечно-прессовое оборудование (гидравлические прессы мощностью до 1000 тонн), машины для литья под давлением, установки гидроабразивной резки металла.
• Добывающая и перерабатывающая промышленность: оборудование для очистки нефтехранилищ и трубопроводов, установки для закачки воды в пласт (повышение нефтеотдачи), гидравлические системы буровых установок.
• Обработка природного камня и стройматериалов: промышленные станки для гидроабразивной резки гранита, мрамора, бетонных конструкций.
• Судостроение и обслуживание флота: системы для подводной очистки корпусов судов, доковые гидравлические механизмы.
• Производство композитных материалов: линии для изготовления ДСП, МДФ, других плитных материалов, где требуется точное и мощное прессование.

Состав типового ремкомплекта и часто заменяемые запчасти

Рекомендованный ремкомплект для установки насосной УН100/250 включает узлы и детали, подверженные естественному износу. Наличие таких комплектов на складе предприятия позволяет значительно сократить время ремонтных работ.

Типичные ошибки при подборе насосных установок

Неправильный выбор гидравлического оборудования ведет к неэффективной работе, авариям и финансовым потерям. Избегайте этих распространённых просчетов:

• Ориентация только на присоединительные размеры. Подбор установки насосной УН100/250 только по фланцу DN100 без проверки соответствия её расхода (102 л/мин) и давления (25 МПа) требованиям вашей системы.
• Игнорирование характеристик всасывающей линии. Несоблюдение требований к давлению на входе (мин. 0.015 МПа) может привести к кавитации и разрушению насосной части.
• Несоответствие типа рабочей среды. Попытка использовать агрессивные жидкости или масла с неподходящими вязкостно-температурными свойствами, не указанные в документации на УН100/250.
• Пренебрежение условиями окружающей среды. Установка оборудования в неотапливаемом помещении с температурой ниже -10°C без соответствующего подогрева масла или утепления.

Условное обозначение модели: логика и расшифровка

Маркировка «УН100/250» является структурной и несет в себе ключевую информацию о базовых параметрах агрегата. Она расшифровывается следующим образом:

«УН» — аббревиатура, обозначающая «Установка Насосная».
«100» — округлённое цифровое значение номинальной подачи, выраженное в литрах в минуту. Фактическая подача составляет 102 л/мин.
«250» — цифровой код, указывающий на номинальное рабочее давление, выраженное в технических атмосферах (bar). 250 bar соответствует 25 Мегапаскалям (МПа).

Полное условное обозначение может включать дополнительные индексы, указывающие на модификацию (например, климатическое исполнение, тип управления). Базовая модель имеет обозначение Установка насосная УН100/250.

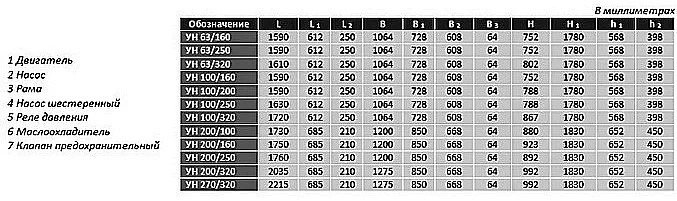

Габаритные и присоединительные размеры (визуализация)

Для точного планирования монтажа и проверки совместимости с существующими фундаментами и подводящими коммуникациями используйте чертежи и изображения ниже. Они позволяют проверить монтажные расстояния, расположение точек крепления рамы и ориентацию патрубков.

Рис. 1. Габаритный чертеж насосной установки УН100/250. Вид сбоку с указанием длины (1850 мм), высоты (1500 мм) и расположения вала.	Рис. 2. Схематичное изображение присоединительных фланцев DN100 на установке. Указаны межосевые расстояния и размеры под крепеж.
Рис. 3. Принципиальная схема подключения установки УН100/250: всасывающая линия от бака, напорная линия к потребителям, обратная линия и точки подключения системы смазки и управления.

Перед заказом рекомендуем сверить посадочные места, расстояния до стен и тип крепления фланцев (по ГОСТ или ANSI) с параметрами вашей магистрали.

Примеры заказа и возможные конфигурации УН100/250

В зависимости от потребностей производства, можно заказать базовую или адаптированную конфигурацию. Технические специалисты ГИДРАВЛИКА помогут подобрать оптимальный вариант.

• Базовый заказ: Установка насосная УН100/250 в стандартном исполнении. Комплектация: насосный агрегат на раме, электродвигатель, блок управления с базовыми датчиками, комплект ЗИП на первое ТО. Артикул для запроса: УН100/250-Баз.
• Заказ с другим типом присоединения: Если технологическая линия требует иных стандартов (например, фланцы ANSI с резьбой NPT), возможен выпуск модификации с измененной присоединительной группой. Обозначение: УН100/250-Фл/ANSI.
• Заказ для низкотемпературной эксплуатации: Для цехов без отопления или уличного размещения предлагается версия с дополнительной системой подогрева масла в баке и теплоизоляцией. Обозначение: УН100/250-ХЛ.

Подбор, поставка и доставка по России и СНГ от компании ГИДРАВЛИКА

Компания ГИДРАВЛИКА является официальным поставщиком высококачественного промышленного оборудования бренда ГИДРАВЛИК. Мы предлагаем не просто продажу, а комплексное решение: профессиональный подбор установки насосной УН100/250 под ваши технические условия, консультацию по монтажу и вводу в эксплуатацию, гарантийное и послегарантийное обслуживание.

Производство агрегатов локализовано в России, что позволяет нам обеспечивать конкурентные сроки поставки и оперативное снабжение запчастями. Мы организуем быструю и бережную доставку в любой регион РФ и страны СНГ транспортными компаниями-партнерами. Основные направления: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Нижний Новгород, Красноярск, а также Минск (Беларусь) и Алматы (Казахстан).

Для получения подробной технической документации, уточнения цены и оформления заказа на установку насосную УН100/250 свяжитесь с нашими инженерами по телефону или оставьте запрос через форму на сайте https://777-gidra.ru. Гарантия на оборудование составляет 24 месяца с момента отгрузки.
