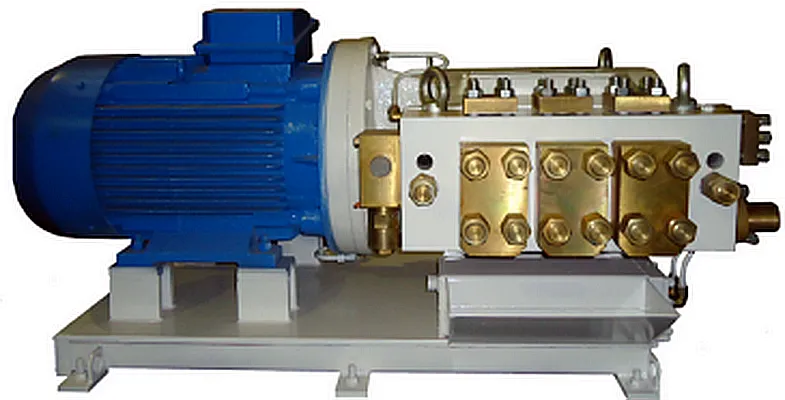

Описание и назначение промышленной гидростанции
Установка насосная УН200/200 представляет собой промышленную гидравлическую станцию, предназначенную для обеспечения бесперебойной подачи рабочей жидкости в системы промышленного оборудования. Данная модель разработана для эксплуатации в составе гидросистем прессов, литьевых машин и другого специализированного оборудования, требующего стабильного давления и высокой производительности. В качестве рабочей среды может использоваться индустриальное масло, водомасляные эмульсии или техническая вода с нейтральным уровнем pH, что обеспечивает универсальность применения. Главная функция данной установки — создание и поддержание заданных гидравлических параметров в контуре.
Основные параметры и габариты
Конструкция установки насосной УН200/200 отличается высокой прочностью и надежностью. Масса агрегата составляет 2250 кг, что обусловлено использованием массивных литых элементов каркаса и мощных компонентов. Габаритные размеры установки насосной УН200/200: длина 1500 мм, ширина 1200 мм, высота 1800 мм, что позволяет размещать ее в стандартных производственных цехах. Классификационный код ТН ВЭД для данной продукции — 8413 50 000 0 (гидравлические силовые установки).
| Параметр | Значение |
|---|
| Масса, кг | 2250 |
| Длина, мм | 1500 |
| Ширина, мм | 1200 |
| Высота, мм | 1800 |
| Код ТН ВЭД | 8413 50 000 0 |
Инженер спрашивает коллегу: «Почему установка насосная УН200/200 работает так тихо?» — «Потому что мы вовремя проводим техническое обслуживание и используем качественное масло!»
Технические характеристики гидронасосной установки
Технические параметры установки насосной УН200/200 обеспечивают ее высокую эффективность в составе различных гидравлических систем. Номинальная подача жидкости составляет 107±4 литра в минуту, что гарантирует достаточный расход для питания мощного оборудования. Ключевым параметром является номинальное рабочее давление 20 МПа (200 бар), с возможностью кратковременного повышения до максимального значения 25 МПа. Модель характеризуется высокой энергоэффективностью благодаря номинальной мощности привода 75,5±2,0 кВт.
| Параметр | Значение |
|---|
| Номинальная подача (производительность) | 107±4 л/мин |
| Номинальное рабочее давление | 20 МПа (200 бар) |
| Максимальное давление | 25 МПа (250 бар) |
| Номинальная мощность электродвигателя | 75,5±2,0 кВт |
| Диапазон рабочих температур окружающей среды | от -20°C до +50°C |
| Температура рабочей жидкости | до +65°C |
| Тип рабочей среды | Минеральные масла, эмульсии, техническая вода (pH 6–9,5) |
| Присоединительные размеры патрубков (вход/выход) | DN80 / DN65 |
| Масса | 2250 кг |
Преимущества и особенности эксплуатации
Выбор установки насосной УН200/200 обеспечивает ряд существенных преимуществ для промышленных предприятий и сервисных компаний. Конструктивные особенности и качество сборки напрямую влияют на экономическую эффективность эксплуатации гидравлического оборудования.
- Увеличенный ресурс работы: Применение подшипников качения и высококачественных уплотнительных материалов значительно снижает износ трущихся пар, увеличивая срок службы до капитального ремонта до 6000 моточасов.
- Стабильность давления и расхода: Система автоматического контроля и двухступенчатое охлаждение обеспечивают постоянство гидравлических параметров даже при переменных нагрузках, что критически важно для точных технологических процессов.
- Универсальность подключения и совместимость: Стандартные присоединительные размеры DN80 и DN65, а также возможность работы на разных типах рабочих сред позволяют легко интегрировать данную установку насосную УН200/200 в большинство существующих гидросистем без доработок.
- Снижение затрат на обслуживание: Продуманная конструкция обеспечивает легкий доступ к основным узлам для проведения регламентных работ, таких как замена фильтрующих элементов, что сокращает время простоя.
- Энергоэффективность: Оптимизированная гидравлическая схема и КПД приводного электродвигателя способствуют снижению общего энергопотребления технологической линии.
Принцип работы в составе гидравлической системы
Работа установки насосной УН200/200 основана на принципе объемного вытеснения жидкости. Электродвигатель через приводной вал приводит в действие аксиально-поршневой насос. Возвратно-поступательное движение поршней создает разрежение во всасывающей магистрали, за счет чего рабочая среда поступает из бака. На выходе из насоса создается давление, необходимое для функционирования силовых гидроцилиндров или гидромоторов потребителя. Встроенная система контроля, включающая предохранительные и редукционные клапаны, поддерживает заданный уровень давления в системе, а фильтры тонкой очистки защищают от попадания абразивных частиц. Отдельный контур смазки подшипников (давление 0,1–0,5 МПа) гарантирует их надежную работу и отводит тепло.
Режимы работы, температурные условия и ресурс
Эксплуатация установки насосной УН200/200 разрешена в широком диапазоне температур окружающей среды: от -20°C до +50°C. Это позволяет использовать ее в неотапливаемых цехах или регионах с холодным климатом. Температура самой рабочей жидкости не должна превышать +65°C во избежание потери смазывающих свойств и ускоренного старения уплотнений. Оборудование рассчитано на длительную непрерывную работу в циклическом режиме с частыми пусками и остановами. Срок службы до первого капитального ремонта составляет, в среднем, 6000 часов, а общий срок эксплуатации может достигать 8–10 лет при соблюдении регламента технического обслуживания. На ресурс работы напрямую влияют качество применяемого масла, частота замены фильтров и соблюдение рекомендуемого давления в системе.
Область применения и типовое оборудование
Универсальность и надежность делают установку насосную УН200/200 востребованной в различных отраслях промышленности. Ее применяют в качестве основного или резервного источника гидравлической энергии.
- Металлообработка: Гидравлические прессы для штамповки, ковки, гибки металла, литьевые машины под давлением.
- Деревообрабатывающая промышленность: Прессы для производства древесно-стружечных плит (ДСП), фанеры, оборудования для брикетирования.
- Производство строительных материалов: Прессы для изготовления кирпича, тротуарной плитки, вибропрессовое оборудование.
- Нефтегазовая отрасль: Системы закачки воды и реагентов в скважины, установки для гидроразрыва пласта.
- Судостроение и судоремонт: Оборудование для гидроабразивной очистки корпусов судов, доковые гидравлические системы.
- Дорожно-строительная и спецтехника: Оборудование для испытания гидроцилиндров и гидроагрегатов в ремонтных мастерских.
Часто заменяемые компоненты и ремонтопригодность
Для поддержания установки насосной УН200/200 в рабочем состоянии рекомендуется периодическая замена расходных материалов и изнашиваемых деталей. Наиболее часто требуют внимания уплотнительные элементы (манжеты, кольца) поршневой группы и валов, которые изнашиваются под воздействием давления и температуры. Также в процессе эксплуатации загрязняются фильтрующие элементы тонкой и грубой очистки масла. Ресурс фильтроэлементов зависит от чистоты рабочей среды и обычно составляет 500 часов. В компании ГИДРАВЛИКА доступны оригинальные ремкомплекты, содержащие все необходимые для планового обслуживания детали, что значительно упрощает и удешевляет процесс восстановления работоспособности агрегата.
Типовой состав ремонтного комплекта для ТО
| Наименование компонента | Кол-во в комплекте | Причина замены / износа |
|---|
| Уплотнительные манжеты поршневой группы | Комплект | Естественный износ, потеря эластичности при высоких температурах. |
| Сальниковые уплотнения приводного вала | 2 шт. | Износ от трения, воздействие давления. |
| Фильтроэлемент тонкой очистки масла | 1 шт. | Загрязнение, рост перепада давления. |
| Набор уплотнительных колец фланцев и крышек | Комплект | Потеря герметичности соединений. |
| Предохранительный клапан (пружина) | 1 шт. | Усталость металла, изменение параметров срабатывания. |
Типичные ошибки при подборе гидронасосной станции
Неправильный выбор установки насосной УН200/200 или ее аналога может привести к снижению производительности, частым поломкам и дополнительным затратам. Избегайте следующих распространенных ошибок:
- Подбор только по присоединительным размерам без учета требуемого рабочего давления и расхода (производительности) системы.
- Игнорирование фактического температурного диапазона в месте эксплуатации, что может привести к загустению масла на холоде или перегреву летом.
- Несоответствие типа рабочей среды: Использование жидкостей (например, некоторых синтетических масел или агрессивных эмульсий), не рекомендованных производителем, ведет к повреждению уплотнений и коррозии.
- Пренебрежение требованиями к фильтрации масла, которое является основной причиной износа дорогостоящих компонентов насоса.
Расшифровка условного обозначения модели
Маркировка УН200/200 следует общепринятой системе обозначений гидравлического оборудования. УН указывает на тип изделия — Установка Насосная. Первое число 200 в базовой серии обозначает номинальную подачу в литрах в минуту, однако для данной конкретной модификации параметр был инженерно оптимизирован до 107 л/мин для достижения максимальной эффективности при заданном давлении. Число после дроби /200 обозначает номинальное рабочее давление, выраженное в технических атмосферах (1 атм ≈ 0,1 МПа), что соответствует 20 МПа. Полное условное обозначение по технической документации: УН-200/200-75,5/380-У1, где 75,5 — номинальная мощность в кВт, 380 — напряжение питания, У1 — климатическое исполнение.

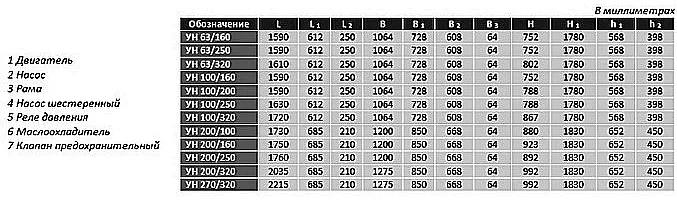

Габаритные и присоединительные размеры для монтажа
Перед установкой агрегата необходимо сверить его физические размеры и точки подключения с параметрами отведенного места и подводящих коммуникаций. Ниже представлены визуальные материалы, которые помогут оценить совместимость.

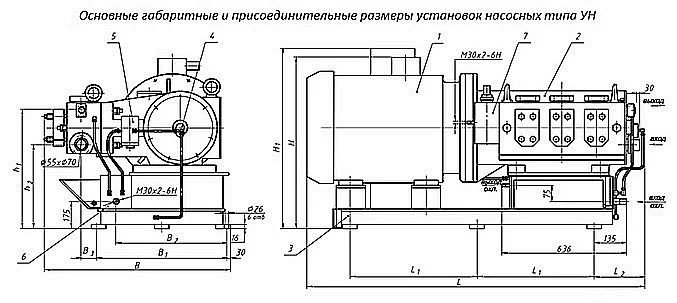

Чертеж общего вида УН200/200. На изображении видны основные конструктивные элементы, расположение бака, насосного агрегата и блока управления.
Схема обвязки и присоединения. Показаны точки подключения всасывающей (DN80) и напорной (DN65) линий, а также расположение крепежных элементов для фиксации станции на фундаменте.
Конструктивный разрез основного насосного блока. Иллюстрация демонстрирует внутреннее устройство, расположение поршней, вала и подшипников, что важно для понимания принципа работы и планирования обслуживания.
Примеры оформления заказа установки УН200/200
В зависимости от потребностей предприятия, заказ на установку насосную УН200/200 может быть сформирован в нескольких типовых конфигурациях:
- Базовая поставка: Установка насосная УН200/200 в стандартной комплектации, включая насосный агрегат, бак, блок управления и комплект документации. Артикул: УН200/200-Стандарт. Подходит для замены вышедшего из строя аналогичного оборудования.
- Комплект с системой подготовки масла: Установка УН200/200, дополненная станцией предварительной фильтрации и термостатом для поддержания температуры масла. Артикул: УН200/200-СПМ. Рекомендуется для ответственных систем с высокими требованиями к чистоте рабочей среды.
- Поставка «под ключ» для новой линии: Несколько установок УН200/200, общая гидравлическая магистраль, шкафы группового управления и услуги по шеф-монтажу и пусконаладке. Конфигурация обсуждается индивидуально. Такой подход был реализован для модернизации прессового цеха в Казани.
Вопросы и ответы по эксплуатации и поставкам
Как подобрать нужную модификацию установки, если мои параметры давления 18 МПа, а расхода 90 л/мин?
Установка насосная УН200/200 с номинальными параметрами 20 МПа и 107 л/мин полностью перекрывает ваши требования. Рекомендуется использовать редукционный клапан для точной установки давления в 18 МПа. Запас по производительности обеспечит стабильную работу системы без перегрузок насоса.
Каковы сроки поставки установки насосной УН200/200 в регионы России?
Оборудование доступно со склада в Москве. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 5-7 рабочих дней. В отдаленные регионы РФ и страны СНГ (Беларусь, Казахстан, Кыргызстан) срок поставки составляет 10-14 дней, в зависимости от логистики.
Можно ли эксплуатировать УН200/200 в неотапливаемом помещении зимой?
Да, нижний предел температуры окружающей среды составляет -20°C. Однако для обеспечения корректного запуска и работы необходимо использовать гидравлическое масло, соответствующее сезону (зимнее или всесезонное с низкой температурой застывания), и предусмотреть, по возможности, прогрев масла в баке перед первым пуском в холодный период.
Установка насосная УН200/200 совместима с импортным оборудованием? Предлагаете ли вы аналоги?
Да, благодаря стандартным гидравлическим присоединениям (DN80/DN65) и широкому диапазону рабочих параметров, УН200/200 может заменить многие зарубежные аналоги. Специалисты компании ГИДРАВЛИКА проведут техническую консультацию, изучат паспорт вашего оборудования и помогут подобрать точный аналог или модификацию установки, подходящую под вашу систему.
Поставка, гарантия и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется на территорию России и стран СНГ компанией ГИДРАВЛИКА. Мы гарантируем соответствие установки насосной УН200/200 заявленным техническим характеристикам и предоставляем официальную гарантию сроком 24 месяца. Наши инженеры готовы оказать консультационную поддержку при подборе, адаптации оборудования под вашу систему и решении нестандартных задач. Оформить заявку на расчет стоимости, уточнить наличие или получить подробную техническую документацию вы можете через сайт https://777-gidra.ru или связавшись с нами по контактным телефонам. Доставка осуществляется во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города РФ и СНГ.
