ГИДРАВЛИКА предлагает специализированное демпфирующее устройство для снижения вибрационных нагрузок в промышленности — виброопору PCA 40 M8. Данный элемент предназначен для установки под виброактивное оборудование, обеспечивая поглощение колебаний, снижение шума и защиту строительных конструкций от динамических воздействий. Использование виброопоры PCA 40 M8 способствует увеличению ресурса и точности работы станков, генераторов и насосных агрегатов.
Назначение и область применения
Виброопора PCA 40 M8 служит для изоляции и поглощения механических колебаний, возникающих при работе различных установок. Основная функция заключается в создании упругой опоры, которая предотвращает передачу вибрации от оборудования на фундамент или раму, а также гасит внешние колебания. Такая виброопора PCA 40 M8 находит применение при монтаже металлообрабатывающих станков (токарных, фрезерных), компрессорного и насосного оборудования, холодильных агрегатов, генераторных установок, лабораторных и измерительных приборов, а также упаковочных линий на пищевых производствах.
Вес, габариты и код ТН ВЭД
Конструкция виброопоры PCA 40 M8 отличается компактностью. Масса единичного изделия составляет 0,35 кг.
Для серии PCA 40 M8 характерны следующие размерные параметры:
| Параметр | Значение |
|---|
| Диаметр основания | 40 мм |
| Высота опоры | 45 мм |
| Диаметр верхней платформы | 28 мм |
Код ТН ВЭД: 8431 49 800 0 (запасные части для станков обработки металлов).
Инженер на тренировке спрашивает тренера: «Как мне сделать оборудование устойчивым?» — «Просто поставь под него виброопору PCA 40 M8 — и любая «тряска» будет погашена!»
Технические характеристики
При выборе демпфера для конкретной задачи необходимо учитывать его ключевые рабочие параметры.
| Характеристика | Значение/Описание |
|---|
| Модель изделия | PCA 40 M8 |
| Максимальная статическая нагрузка | 45 кг |
| Минимальная статическая нагрузка | 12 кг |
| Диаметр основания (опорной пятки) | 40 мм |
| Тип и размер резьбы для крепления | Метрическая M8 |
| Материал демпфирующего элемента | Натуральный каучук (NR) |
| Материал металлических компонентов | Сталь оцинкованная |
| Диапазон рабочих температур | от -40°C до +70°C |
Преимущества и особенности эксплуатации
Использование виброопоры PCA 40 M8 от бренда ГИДРАВЛИК предоставляет ряд существенных выгод для производственных и сервисных компаний:
* Существенное снижение уровня вибрации и шума, что улучшает условия труда и соответствие санитарным нормам.
* Защита основания станка от усталостных разрушений и растрескивания, увеличение общего ресурса оборудования.
* Простота монтажа и настройки благодаря стандартной резьбе M8 и регулировочным гайкам в комплекте, что сокращает время на установку.
* Способность виброопоры PCA 40 M8 работать в широком температурном диапазоне, обеспечивая стабильность характеристик как в цеху, так и в неотапливаемом помещении.
* Универсальность применения, совместимость с большинством типового промышленного оборудования без необходимости доработки конструкции.
Принцип действия в системе
Работа виброопоры PCA 40 M8 базируется на упругодеформационных свойствах резинометаллического узла. Металлическая шпилька с резьбой жестко соединяется с корпусом оборудования. Резиновый демпфер, расположенный между основанием и верхней платформой, при возникновении колебаний подвергается сжатию и сдвигу. При этом механическая энергия вибрации преобразуется в тепловую и рассеивается, эффективно гася колебания. Такая комбинированная конструкция виброопоры PCA 40 M8 обеспечивает одновременно надежное крепление и высокую степень поглощения динамических нагрузок.
Температурный режим и ресурс работы
Заявленный срок службы виброопоры PCA 40 M8 при соблюдении условий эксплуатации составляет не менее 8 лет. Ключевым фактором сохранения ресурса является работа в разрешенном диапазоне температур от -40°C до +70°C, что позволяет применять ее в различных климатических зонах. Резиновый элемент на основе натурального каучука сохраняет эластичность и демпфирующие свойства в этих пределах. На долговечность также напрямую влияет отсутствие контакта с маслами, агрессивными химическими средами и УФ-излучением, а также соблюдение рекомендуемой статической нагрузки. Правильно подобранная виброопора PCA 40 M8 работает в режиме непрерывной нагрузки.
Типичные ошибки при подборе
Во избежание проблем при монтаже и эксплуатации рекомендуется обратить внимание на следующие моменты:
* Выбор опоры только по диаметру или резьбе без учета фактической нагрузки на одну точку — это может привести к перегрузу или недостаточному демпфированию.
* Игнорирование минимальной нагрузки, что ведет к неэффективной работе демпфера при малом весе оборудования.
* Установка виброопоры PCA 40 M8 в средах с прямым воздействием масел, кислот или щелочей, что сокращает срок службы резинового элемента.
* Монтаж на неровное основание с перекосом, превышающим возможности компенсации регулировочными гайками (более 5 мм).
Расшифровка условного обозначения
Маркировка PCA 40 M8 имеет четкую логику:
P — Промышленная серия.
C — Цилиндрическая форма корпуса.
A — Типоразмер или серия демпфера.
40 — Наружный диаметр основания в миллиметрах.
M8 — Тип и размер метрической резьбы крепежной шпильки.
Габаритные и установочные размеры
Геометрические параметры виброопоры PCA 40 M8 критически важны для проверки совместимости с монтажными узлами существующего оборудования. Перед заказом необходимо убедиться, что диаметр основания (40 мм) позволяет разместить опору на подготовленной площадке, а высота (45 мм) вписывается в общую схему установки. Присоединительная резьба M8 является широко распространенной, что упрощает интеграцию. По изображениям ниже можно оценить конфигурацию изделия.

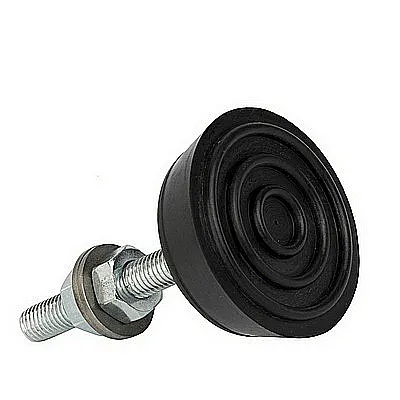

Изображение: Внешний вид и ключевые размеры виброопоры PCA 40 M8 (высота 45 мм, диаметр 40 мм).

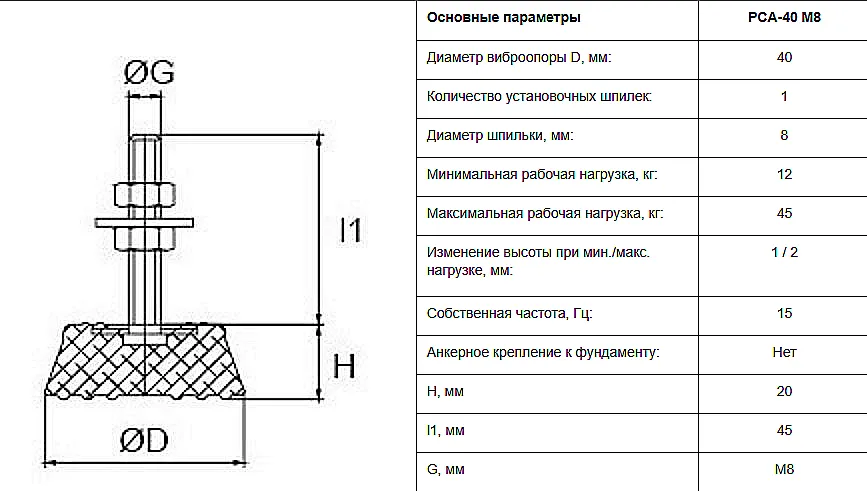

Изображение: Принципиальная схема монтажа демпфера, показывающая крепление через резьбу M8 и расположение регулировочных гаек.
Примеры типовых заказов
Для ускорения процесса оформления заявки можно ориентироваться на следующие варианты:
* Базовая комплектация для станка: 4 шт. виброопор PCA 40 M8 (артикул VOP-PCA40M8-01).
* Комплект для сервисного центра: 12 шт. виброопор PCA 40 M8 в транспортной коробке (артикул VOP-PCA40M8-K12).
* Оптовая поставка для монтажа линии: 100 шт. виброопор PCA 40 M8 на поддоне с полным пакетом документов (артикул VOP-PCA40M8-P100).
