Описание и назначение виброопоры PCA 65 M12
Виброопора PCA 65 M12 представляет собой профессиональное устройство для пассивной виброизоляции и демпфирования колебаний, возникающих при эксплуатации промышленного оборудования. Конструкция предназначена для установки на станки, компрессорные установки, генераторные агрегаты и другое оборудование, где требуется гашение вибраций для повышения точности работы и снижения уровня шума.
Основная функция виброопоры — эффективное снижение передачи механических колебаний от работающего агрегата на фундамент, пол и смежные конструкции. Виброопора PCA 65 M12 обеспечивает стабильную установку оборудования, сохраняя его строгую горизонтальность и позиционирование даже при динамических нагрузках.

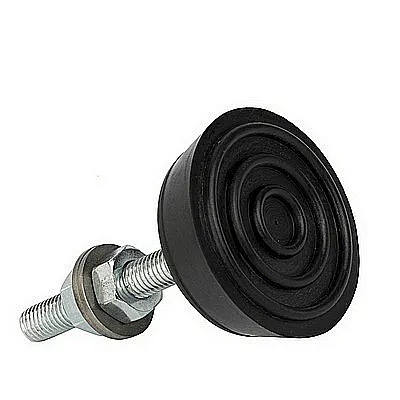

Внешний вид виброопоры PCA 65 M12. Четко видны элементы конструкции: стальная резьбовая шпилька М12, резиновая демпфирующая вставка и стальное основание.
Вес, габаритные размеры и классификация ТН ВЭД
Изделие отличается компактными размерами, что облегчает его монтаж в условиях ограниченного пространства. Виброопора PCA 65 M12 классифицируется согласно Единой Товарной номенклатуре внешнеэкономической деятельности (ТН ВЭД) под кодом 8431.43.0000, что соответствует частям машин и механических устройств.
| Параметр | Значение | Примечание |
|---|
| Масса (нетто) | 1.8 кг | – |
| Диаметр опорной плиты (основания) | 105 мм | – |
| Высота изделия в сборе (номинальная) | 62 мм | С возможностью регулировки |
| Код ТН ВЭД | 8431.43.000 | Части машин |
Инженер спрашивает у коллеги: «Что общего между нашей виброопорой PCA 65 M12 и хорошим переговорщиком?» Ответ: «Оба отлично гасят любые колебания и обеспечивают устойчивость системы!»
Технические характеристики демпфирующей опоры
| Параметр | Значение | Технический комментарий |
|---|
| Тип крепления / Резьба | M12 | Метрическая резьба соответствует большинству промышленных стандартов |
| Максимальная статическая нагрузка | 65 кг | Рабочий предел, превышение которого снижает эффективность демпфирования |
| Минимальная рабочая нагрузка | 12 кг | Необходима для корректного функционирования резинового элемента |
| Материал эластичной вставки | Натуральный каучук (NR) | Обеспечивает высокое демпфирование и вибропоглощение |
| Материал и покрытие металлоконструкции | Сталь с цинковым покрытием | Обеспечивает коррозионную стойкость |
| Коэффициент виброизоляции (средний) | 85-92% | В диапазоне частот 15-100 Гц |
| Регулировка высоты | 55-65 мм | Допускается с помощью гаек |
Схема установки виброопоры PCA 65 M12 под оборудование с указанием основных монтажных размеров и способа крепления.
Преимущества и особенности эксплуатации опоры PCA 65 M12
Использование виброопоры PCA 65 M12 в составе виброзащитного комплекса оборудования дает ряды преимуществ:
Снижение вредного воздействия вибраций: Значительно уменьшает износ подшипников, сальников и резьбовых соединений основного оборудования, продлевая его ресурс.
Повышение точности технологических операций: Обеспечивает стабильную работу измерительных станков, координатных столов и прецизионного оборудования, улучшая качество продукции.
Экономия на обслуживании зданий: Снижает износ строительных конструкций и фундаментов, устраняя необходимость частых ремонтов.
Универсальность монтажа: Резьбовая часть M12 и регулируемая высота делают виброопору совместимой с широким спектром промышленной техники.
Стойкость к эксплуатационным условиям: Материалы конструкции обеспечивают долговечность даже в условиях агрессивных сред.
Принцип работы резинометаллической виброизоляции
Рабочий цикл виброопоры PCA 65 M12 основан на физических свойствах упруго-демпфирующего соединения. При возникновении вибрации от установленного оборудования, энергия колебаний передается на стальную шпильку с резьбой M12. Далее она преобразуется в деформацию резиновой вставки из натурального каучука. Эта упругая среда поглощает и рассеивает энергию, предотвращая ее передачу через основание на фундамент.
Стальной каркас выполняет роль силового элемента, воспринимающего статическую нагрузку и сохраняющего геометрическую устойчивость всей конструкции. Регулировочные гайки на шпильке позволяют оперативно выставлять уровень оборудования, что критически важно для выверки станков по горизонту. Таким образом, виброопора PCA 65 M12 работает непрерывно в течение всего времени функционирования агрегата, обеспечивая его стабильность.
Температурный режим работы и долговечность
Эксплуатация виброопоры PCA 65 M12 допускается в широком температурном диапазоне от -40°C до +70°C. Используемый натуральный каучук сохраняет свои эластичные и демпфирующие свойства при отрицательных температурах, что позволяет применять опору в неотапливаемых цехах или на открытых площадках в зимний период в большинстве регионов России.
Расчетный эксплуатационный ресурс изделия составляет до 10 лет при условии соблюдения предельной нагрузки (65 кг), отсутствия прямого контакта с растворителями и своевременной очистки от загрязнений. Срок службы напрямую зависит от качества окружающей среды: воздействие озона, ультрафиолетового излучения и постоянного контакта с минеральными маслами может потребовать более частого контроля состояния резинового элемента.
Области применения и оборудование
Популярность виброопоры PCA 65 M12 обусловлена ее универсальностью. Она успешно применяется для виброизоляции следующих типов оборудования:
• Металлообрабатывающие станки: фрезерные, токарные и сверлильные агрегаты для повышения точности обработки.
• Энергетическое оборудование: дизельные и бензиновые генераторы, компрессорные установки (в том числе винтовые), насосные группы.
• Лабораторное и медицинское оборудование: центрифуги, аналитические весы, вибрационные столы, диагностические аппараты.
• Вентиляционные и климатические системы: промышленные вентиляторы, вентиляционные установки большой мощности.
• Прессовое, штамповочное и кузнечно-молотовое оборудование для снижения ударной нагрузки на основания.
Сферы применения охватывают машиностроение, станкостроение, энергетику, химическую и фармацевтическую промышленность, а также научно-исследовательские и медицинские учреждения.
Расшифровка условного обозначения модели PCA 65 M12
Система маркировки виброопор бренда ГИДРАВЛИК интуитивно понятна и позволяет быстро определить ключевые технические параметры:
PCA — базовое обозначение серии резинометаллических демпфирующих опор универсального назначения.
65 — максимальная предельно допустимая статическая нагрузка, выраженная в килограммах.
M12 — тип и диаметр присоединительной резьбы (метрическая резьба диаметром 12 мм).
Такое обозначение позволяет оперативно подбирать как оригинальные запчасти, так и совместимые аналоги для замены.
Типичные ошибки при подборе виброизолирующих опор
Некорректный выбор виброопор может привести к неэффективной работе системы виброзащиты и преждевременному выходу из строя как самой опоры, так и установленного на нее оборудования. Следует избегать следующих ошибок:
Подбор только по типу резьбы: Резьба М12 — лишь один из параметров. Критически важно учитывать общий вес агрегата, распределенный на количество опор, чтобы нагрузка на каждую находилась в диапазоне от 12 до 65 кг.
Игнорирование температурного диапазона: Установка опор, не рассчитанных на низкие температуры, в неотапливаемом помещении приведет к растрескиванию резины и потере демпфирующих свойств.
Неучет частотного спектра вибрации: Хотя виброопора PCA 65 M12 эффективна в широком диапазоне (15-100 Гц), для высокочастотных или ударных нагрузок может потребоваться иное решение.
Рекомендации по монтажу и обслуживанию
Монтаж виброопоры PCA 65 M12 производится с помощью стандартного слесарного инструмента (обычный или торцевой ключ на 19 мм). Оборудование поднимается, опоры устанавливаются в местах опорных точек, после чего агрегат опускается и выравнивается по уровню с помощью регулировочных гаек.
Обслуживание заключается в периодическом визуальном контроле целостности резиновой вставки и отсутствии пластических деформаций металлических частей. Протирка от пыли и загрязнений продляет срок службы. Не рекомендуется использование моющих средств на основе сильных растворителей.
Примеры оформления заказов на виброопоры
1. Базовая комплектация для цеха металлообработки: Заказ включает партию из 40 единиц Виброопора PCA 65 M12 для оснащения 10 новых токарных станков (по 4 опоры на станок). Доставка осуществляется на производственную площадку в Екатеринбург.
2. Срочная поставка для сервисного центра: Заказ на 8 единиц виброопор PCA 65 M12 для замены изношенных аналогов на компрессорной станции в Ростове-на-Дону. Отгрузка со склада в Москве в течение 1-2 рабочих дней.
3. Комплексный заказ для лабораторного комплекса: Закупка 25 опор PCA 65 M12 для систем виброизоляции центрифуг и аналитических приборов для нового медицинского центра в Новосибирске с техническим сопровождением от инженера.
Для оформления заявки используйте удобную форму на сайте или свяжитесь с нашими специалистами.
Поставки по России и странам СНГ
Компания ГИДРАВЛИКА, являясь официальным поставщиком продукции бренда ГИДРАВЛИК, осуществляет поставки виброопор PCA 65 M12 по всей территории Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ. Мы обеспечиваем профессиональную техническую консультацию, помощь в подборе оборудования и составлении спецификаций для ваших проектов. Обращайтесь за качественными решениями в области промышленной виброизоляции.
