Распределитель пневматический 5РМ-6-231-2 – это компонент, относящийся к пятилинейной серии, предназначенный для точного управления потоками сжатого воздуха в промышленных пневмосхемах. Устройство представляет собой двухпозиционный распределитель с конфигурацией 5/2 и электрическим односторонним управлением (ЭПУ) для автоматизированных линий, станков и технологических установок.
Описание и назначение
Данный пневмораспределитель выполняет ключевую функцию коммутации направлений воздушных потоков. Модель 5РМ-6-231-2 оснащена стыковым интерфейсом, соответствующим стандарту ISO 5599/1, и базовой плитой, которая позволяет выполнять компактный батарейный монтаж нескольких распределителей в единый функциональный блок. Это решение активно применяется для управления пневмоцилиндрами двустороннего действия в составе оборудования металлообработки, упаковочных машин и линий сборки.
Основные параметры и код ТН ВЭД
Изделие имеет условный проход 6 мм и номинальное рабочее давление 1.0 МПа, что обеспечивает надежную работу в большинстве промышленных пневмосетей. Код ТН ВЭД для подобных изделий, как правило, относится к группе 8481 («Краны, вентили и аналогичные устройства для трубопроводов…»). Конкретный код следует уточнять при таможенном декларировании, так как он зависит от детального описания конструкции.
| Параметр |
Значение |
| Условный проход, Ду (мм) |
6.0 |
| Присоединение |
Стыковое (ISO 5599/1) |
| Масса, кг, не более |
0.67 |

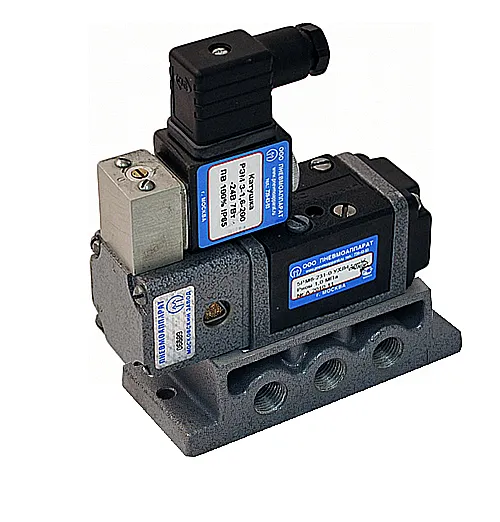

Вид распределителя 5РМ-6-231-2 сбоку, демонстрирующий компактный корпус с разъемом для подключения кабеля управления.
Пневмораспределитель 5РМ-6-231-2, вид снизу. Четко видна плита с отверстиями для крепления и стыковая поверхность для батарейной сборки.
Чем хорош пневмораспределитель 5РМ-6-231-2?
«Проектировщик спрашивает у технолога:
– Почему в схеме стоит этот пневмораспределитель 5РМ?
– А потому что он с плитой для батарейного монтажа! Места меньше, сервис проще – экономия на лицо, как говорится, лицом к плите».
Технические характеристики
| Характеристики |
Значения |
| Тип распределителя |
5/2, двухпозиционный |
| Тип управления |
Электропневматическое одностороннее (ЭПУ) |
| Возврат в исходное положение |
Пружинный |
| Номинальное давление, МПа |
1,0 |
| Диапазон рабочего давления, МПа |
от 0,2 до 1,0 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
| Диапазон температур эксплуатации |
Определяется климатическим исполнением УХЛ4 |
| Пропускная способность, Kv, м³/ч, не менее |
0,9 |
| Максимальная частота срабатываний, мин⁻¹ |
300 |
| Время срабатывания (вкл/выкл), с, не более |
0,063 / 0,100 |
| Номинальное напряжение питания (DC/AC 50 Гц) |
DC: 12, 24, 48, 110 В
AC: 24, 36, 48, 110, 220, 380 В |
| Потребляемая мощность (DC/AC), не более |
7 Вт / 9 ВА |
| Климатическое исполнение и категория размещения |
УХЛ4 по ГОСТ 15150 |
Преимущества и особенности эксплуатации
Выбор распределителя 5РМ-6-231-2 для модернизации или ремонта оборудования приносит ряд эксплуатационных выгод:
- Компактность и модульность: Наличие плиты для батарейного монтажа позволяет создавать плотные блоки управления с общим подводом питания, что экономит пространство в шкафах и на станинах оборудования.
- Совместимость и унификация: Стыковое подключение по стандарту ISO 5599/1 обеспечивает простую и надежную стыковку с широким спектром пневмоарматуры и приемных плит от разных производителей, упрощая подбор и замену.
- Высокая надежность: Конструкция на основе цилиндрического золотника и пружинного возврата гарантирует стабильное переключение при максимальной частоте до 300 циклов в минуту и давлении до 1 МПа.
- Автоматизация процессов: Одностороннее электропневматическое управление (ЭПУ) позволяет интегрировать пневмораспределитель в системы автоматического управления, управляя им дистанционно сигналом с контроллера.
- Увеличение ресурса системы: Работа с подготовленным воздухом (очистка, увлажнение маслом) минимизирует износ трущихся пар и уплотнений внутри механизма, продлевая срок службы всего узла.
Принцип работы
Пневмораспределитель 5РМ-6 функционирует по принципу золотникового переключения. В исходном состоянии (без подачи напряжения на катушку ЭПУ) золотник под действием возвратной пружины находится в одной позиции, соединяя порты питания (P) с одним рабочим портом (A или B), а второй рабочий порт – с выхлопом (R или S). При подаче электрического сигнала на электромагнитную катушку создается усилие, которое преодолевает сопротивление пружины и перемещает золотник. Это изменяет схему прохождения воздуха: теперь порт P соединяется с другим рабочим портом, обеспечивая, например, выдвижение штока пневмоцилиндра. Выключение питания приводит к быстрому возврату золотника в исходную позицию под действием пружины.
Температурный режим и срок службы
Распределитель 5РМ-6-231-2 рассчитан на эксплуатацию в режиме категории УХЛ4, что подразумевает умеренный и холодный климат. Фактический температурный диапазон работы зависит от свойств применяемых уплотнений и качества подготовленного воздуха. Ключевые факторы, влияющие на ресурс работы данного пневмораспределителя: соблюдение требований по чистоте и влажности рабочей среды (фильтрация), поддержание давления в заданном диапазоне (0.2-1.0 МПа), а также отсутствие ударных нагрузок и вибраций свыше норм, указанных в стандартах. При соблюдении условий и регулярном сервисном обслуживании ресурс устройства достигает миллионов циклов.
Область применения и типы оборудования
Данный тип пневмораспределителя с конфигурацией 5/2 и ЭПУ востребован в самых разных отраслях промышленности, где требуется автоматическое управление пневмоприводами:
- Металлообработка: Управление зажимными патронами, фиксаторами, толкателями в станках ЧПУ, гибочных и штамповочных прессах.
- Упаковочное и пищевое оборудование: Приводы захватов, отсекающих ножей, механизмов подачи и позиционирования на линиях фасовки.
- Автоматические линии сборки: Управление пневмоцилиндрами в роботизированных комплексах и конвейерных системах.
- Деревообработка и производство изделий из пластика: Управление зажимами, пресс-формами и механизмами подачи заготовок.
- Специальное технологическое оборудование: Используется в составе испытательных стендов и лабораторных установок.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности серии 5РМ-6 рекомендуется периодически проводить ТО. Чаще всего в пневмораспределителях этого типа подвержены износу следующие элементы:
- Уплотнительные кольца (манжеты) золотника: Герметизируют зазор между золотником и гильзой корпуса. Износ происходит из-за абразивных частиц в неочищенном воздухе и трения.
- Возвратная пружина: Обеспечивает сброс золотника. Может терять упругость при длительной интенсивной эксплуатации с высокой цикличностью.
- Уплотнения на разъемах стыковой плиты: Предотвращают утечки между распределителями и плитой при батарейном монтаже. Требуют замены при разборке-сборке блока.
- Электромагнитная катушка (ЭПУ): Крайне надежный элемент, но может выйти из строя при скачках напряжения или механическом повреждении.
Подобрать конкретные ремкомплекты и запчасти для пневмораспределителя 5РМ-6-231-2 можно у наших специалистов.
Типичные ошибки при подборе
Чтобы избежать некорректной работы или преждевременного выхода из строя, обратите внимание на следующие моменты при выборе аналога или замене:
- Игнорирование типа управления: Подбор распределителя по количеству портов и присоединению без учета того, что управление в исходной системе было электропневматическим односторонним (ЭПУ).
- Несоответствие параметров питания: Установка распределителя с катушкой на напряжение, отличное от напряжения в цепи управления станка (например, 220В вместо 24В).
- Пренебрежение качеством воздуха: Эксплуатация без должной подготовки воздуха (фильтрация, осушение, смазка) приводит к быстрому засорению и износу золотниковой пары.
- Ошибки монтажа в батарею: Попытка собрать батарею без обязательных концевых плит для подвода питания (5РМ-6-233-00-013 и 5РМ-6-233-00-100), что приводит к неработоспособности всего блока.
Условное обозначение модели 5РМ-6-231-2
Индекс модели несет полную информацию о ее характеристиках:
- 5РМ-6 – серия пятилинейных распределителей с условным проходом 6 мм.
- 231 – код, обозначающий конкретную модификацию: тип золотника (цилиндрический), конфигурацию 5/2 и способ управления (одностороннее ЭПУ с пружинным возвратом).
- 2 – исполнение с монтажной плитой для батарейной установки (трубы назад).

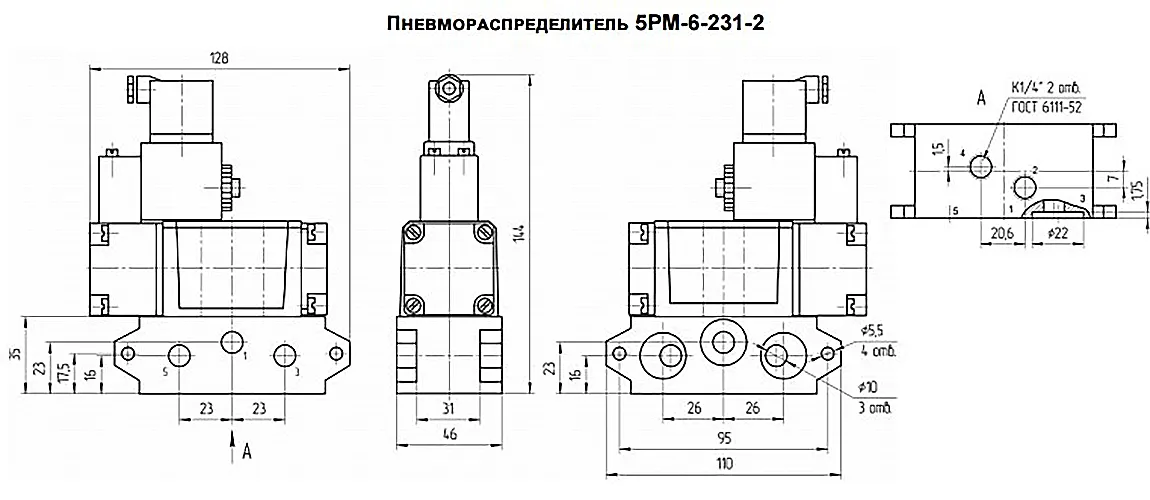

Габаритные и присоединительные размеры
Точные габариты корпуса и расположение крепежных отверстий на плите для батарейного монтажа являются критически важными для интеграции в существующую систему. Размеры стыковой поверхности строго соответствуют стандарту ISO 5599/1, что обеспечивает механическую совместимость с большинством современной пневмоаппаратуры. Перед заказом рекомендуется сверять чертеж присоединения с посадочным местом на вашем оборудовании.
Примеры заказа
В зависимости от потребностей, вы можете заказать данную модель в различных комплектациях:
- Базовая комплектация: Пневмораспределитель 5РМ-6-231-2 с плитой для батарейного монтажа. Подходит для замены вышедшего из строя или пополнения склада.
- Комплект для сборки батареи: Несколько распределителей 5РМ-6-231-2 плюс комплект из двух концевых плит (5РМ-6-233-00-013 и 5РМ-6-233-00-100) для создания многосекционного блока управления.
- Распределитель с другим напряжением катушки: Модель 5РМ-6-231-2 может поставляться с катушкой на требуемое напряжение (24В DC, 220В AC и др.). Уточняйте этот параметр в заявке.
