Пневмораспределитель 5РМ-6-232-0 представляет собой пятилинейное двухпозиционное устройство, предназначенное для изменения направления потоков сжатого воздуха в пневматических системах промышленного оборудования. Данная модель оснащена двусторонним электропневматическим управлением (ЭПУ), имеет условный проход 6 мм и стыковое присоединение, соответствующее международному стандарту ISO 5599/1 (размер 1). Климатическое исполнение УХЛ4 гарантирует стабильную работу в условиях регулируемых производственных помещений.
Основные технические характеристики
| Параметр | Значение / Описание |
|---|
| Тип распределителя | 5/2 (пять линий, две позиции) |
| Условный проход (Ду) | 6 мм |
| Присоединение | Стыковое (без монтажной плиты), соответствует ISO 5599/1 размер 1 |
| Тип управления | Двустороннее электропневматическое (ЭПУ) с клапанами-пилотами РЭМ 3-1,6-1 |
| Рабочая среда | Сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433, содержащий распыленное масло вязкостью 10-35 мм²/с при 50°С |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 (для помещений с искусственным регулированием условий) |
| Степень защиты | IP65 по ГОСТ 14254 |
| Виброустойчивость | II степень жесткости по ГОСТ 28988 |
| Конструкция золотника | Цилиндрический с эластичными уплотнениями |
| Ручное дублирование | Предусмотрено на клапанах-пилотах |
Наладчик спрашивает у пневмораспределителя: «Почему ты всегда в двух позициях?» Тот отвечает: «У меня же двустороннее ЭПУ — вот и метаюсь между решениями!»
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 5РМ-6-232-0 с двусторонним ЭПУ и стыковым подключением обеспечивает ряд эксплуатационных выгод для промышленных предприятий:
- Надежность и долгий ресурс работы: Цилиндрический золотник с эластичными уплотнениями минимизирует утечки и устойчив к износу при использовании очищенного воздуха.
- Гибкое управление: Двустороннее электропневматическое управление позволяет легко интегрировать устройство в автоматизированные контуры и системы с цикличной работой.
- Универсальность монтажа: Стыковое присоединение стандарта ISO 5599/1 обеспечивает быструю установку и совместимость с широким спектром пневмооборудования различных производителей.
- Защита от внешних факторов: Степень защиты IP65 предохраняет внутренние компоненты от пыли и струй воды, что расширяет область применения.
- Стабильность под нагрузкой: Виброустойчивость II степени жесткости позволяет эксплуатировать распределитель на оборудовании с повышенными вибрациями без потери производительности.
Принцип работы в составе пневмосистемы
Рабочий цикл пневмораспределителя 5РМ-6-232-0 основан на перемещении цилиндрического золотника внутри корпуса. Управление осуществляется двумя трехлинейными пневмораспределителями с электромагнитным управлением (клапаны-пилоты РЭМ 3-1,6-1), подключенными к сети через разъем. При подаче электрического сигнала на один из пилотов сжатый воздух направляется в соответствующую управляющую полость, сдвигая золотник. Это переключает основные потоки воздуха между каналами: питания (1), выходными рабочими (2 и 4) и атмосферными (3 и 5). При снятии сигнала золотник сохраняет последнее положение (функция памяти), что критически важно для обеспечения непрерывности технологических процессов. Ручное дублирование на клапанах-пилотах позволяет проводить наладку и аварийное управление без подачи напряжения.
Температурный режим, ресурс и факторы влияния
Пневмораспределитель 5РМ-6-232-0 предназначен для работы в климатических условиях УХЛ4, что подразумевает эксплуатацию в закрытых помещениях с температурой окружающего воздуха, как правило, в диапазоне от +1°C до +40°C. Устройство рассчитано на длительную непрерывную работу и циклические нагрузки. Ключевыми факторами, определяющими срок службы, являются качество подготовленной рабочей среды (соблюдение класса очистки и наличие масла), регулярность технического обслуживания и состояние системы фильтрации воздуха. Соблюдение паспортных требований к сжатому воздуху позволяет максимально продлить ресурс уплотнений и золотника.
Область применения и типовое оборудование
Данная модель пневмораспределителя 5/2 с двусторонним ЭПУ находит применение в разнообразных отраслях, где требуется точное и надежное управление пневмоприводами. Основные сферы использования:
- Промышленные станки и обрабатывающие центры (управление зажимными, подающими и позиционирующими цилиндрами).
- Прессовое и штамповочное оборудование.
- Роботизированные комплексы и манипуляторы.
- Автоматические линии упаковки, фасовки и транспортировки.
- Испытательные стенды и специальная технологическая оснастка.
Стыковое подключение Ду=6 мм делает модель особенно востребованной при модернизации или ремонте существующих систем, построенных на международных стандартах.
Типичные ошибки при подборе распределителя
Во избежание проблем при интеграции и эксплуатации, рекомендуем обратить внимание на следующие распространенные ошибки:
- Выбор только по присоединительному размеру: Необходимо учитывать не только условный проход (Ду=6 мм), но и требуемую пропускную способность (расход) и рабочее давление в конкретной системе.
- Игнорирование климатического исполнения: Установка распределителя УХЛ4 в неотапливаемых помещениях или на открытом воздухе может привести к отказу.
- Несоответствие типа рабочей среды: Использование неочищенного воздуха или среды без масляной аэрозоли ускоряет износ и снижает ресурс.
- Пренебрежение типом управления: Ошибки в подключении электропневматического управления (ЭПУ) или несовместимость напряжений приводят к некорректной работе.

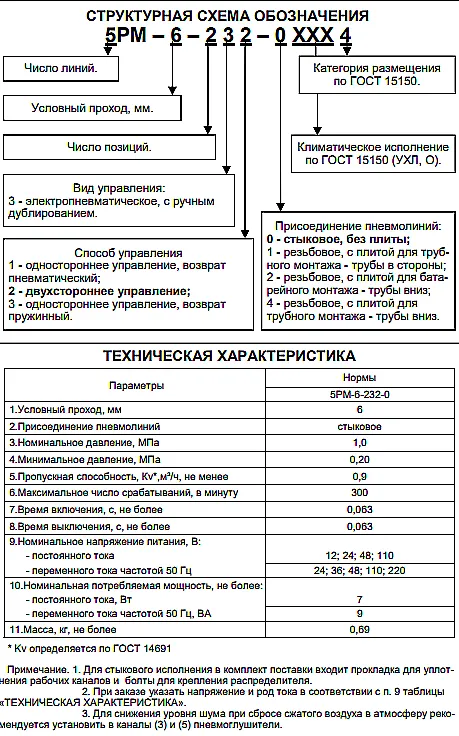

Расшифровка условного обозначения 5РМ-6-232-0
Маркировка модели содержит всю необходимую информацию для однозначной идентификации:
- 5РМ – обозначение серии пятилинейных распределителей.
- 6 – номинальный условный проход (Ду) в миллиметрах.
- 232 – код исполнения: двустороннее электропневматическое управление со стыковым присоединением.
- 0 – дополнительный цифровой индекс, указывающий на базовую модификацию без монтажной плиты.
Габаритные и присоединительные размеры
Габариты и расположение отверстий пневмораспределителя 5РМ-6-232-0 соответствуют стандарту ISO 5599/1 размер 1. Это обеспечивает полную совместимость с монтажными плитами и коллекторами, имеющими соответствующую ответную стыковую поверхность. Для проверки совместимости с вашим оборудованием рекомендуем свериться с чертежами стандарта или обратиться к нашим специалистам.
Вид на стыковую поверхность распределителя 5РМ-6-232-0, показывающий расположение пяти присоединительных отверстий.

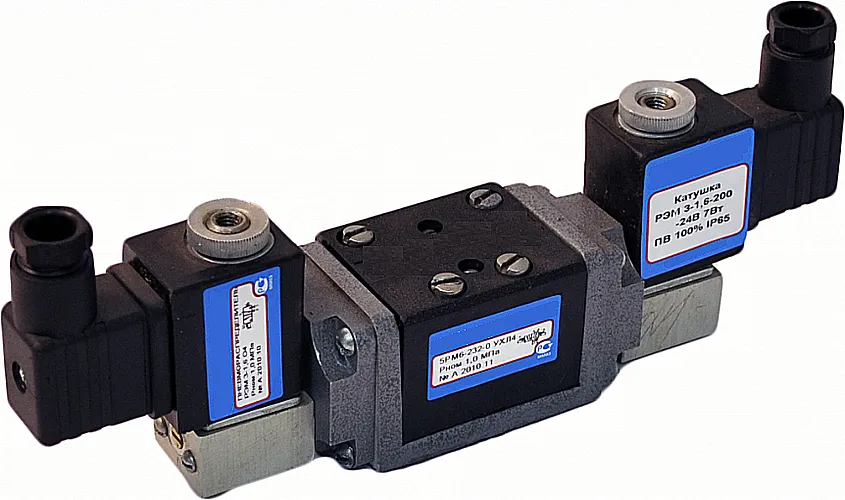

Боковой вид, демонстрирующий корпус, крепежные отверстия и установленные клапаны-пилоты с ручными дублерами.
Вид сверху, иллюстрирующий компактные габариты и конструкцию модели с двусторонним ЭПУ.
Примеры оформления заказа
Для заказа пневмораспределителя 5РМ-6-232-0 укажите его полное обозначение. В зависимости от потребностей системы, также доступны модификации с монтажными плитами для бокового или нижнего подвода труб. Примеры артикулов:
- Базовая модель: 5РМ-6-232-0 (стыковое присоединение, без плиты).
- Модель с монтажной плитой: 5РМ-6-232-1 (с плитой для бокового подвода).
- Модель для батарейного монтажа: 5РМ-6-232-3 (с плитой, трубы вниз).
Наши инженеры готовы проконсультировать по подбору оптимальной модификации под ваше оборудование.
