Пневмораспределитель 5РМ-6-231-1 — это пятилинейный двухпозиционный распределитель с электропневматическим управлением (ЭПУ), предназначенный для коммутации потоков сжатого воздуха в промышленных пневмосистемах. Устройство с условным проходом Ду 6 мм и присоединением К1/4" обеспечивает высокоскоростное переключение с частотой до 300 срабатываний в минуту, что делает его идеальным для автоматизированных линий и станков.
Основные параметры и габариты
Масса пневмораспределителя не превышает 0,67 кг. Габаритные размеры можно уточнить по изображениям ниже. Код ТН ВЭД для подобных устройств — 8481 80 000 0.
| Параметр |
Значение |
| Масса, кг, не более |
0,67 |
| Условный проход, мм |
6 |
| Присоединение |
К1/4", трубный монтаж |
Инженер спрашивает у пневмораспределителя: "Почему ты всегда такой собранный?" А он отвечает: "Потому что у меня односторонний ЭПУ – никаких сомнений в выборе позиции!"
Технические характеристики пневмораспределителя 5/2 5РМ-6-231-1
| Характеристика |
Значение |
| Условный проход, мм |
6.0 |
| Присоединение пневмолиний |
Стыковое, соответствует ISO 5599/1 |
| Номинальное давление, МПа |
1,0 |
| Минимальное рабочее давление, МПа |
0,2 |
| Пропускная способность, Kv, м³/ч, не менее |
0,9 |
| Максимальная частота срабатываний, в минуту |
300 |
| Время срабатывания (включение/выключение), с, не более |
0,063 / 0,100 |
| Номинальное напряжение питания: постоянный ток, В |
12, 24, 48, 110 |
| Номинальное напряжение питания: переменный ток 50 Гц, В |
24, 36, 48, 110, 220, 380 |
| Потребляемая мощность: постоянный ток, Вт, не более |
7 |
| Потребляемая мощность: переменный ток, ВА, не более |
9 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом вязкостью 10…35 мм²/с при 50 °С |
| Климатическое исполнение |
УХЛ4 по ГОСТ 15150 |
Преимущества и особенности эксплуатации
Высокая надежность: Конструкция на основе цилиндрического золотника обеспечивает длительный ресурс работы даже при интенсивной эксплуатации.
Универсальность подключения: Стыковая поверхность по стандарту ISO 5599/1 и трубный монтаж с резьбой К1/4" упрощают интеграцию в существующие пневмосистемы.
Стабильность работы: Одностороннее электропневматическое управление (ЭПУ) гарантирует точное и быстрое переключение, что критично для автоматических циклов.
Широкий диапазон питающих напряжений: Возможность работы от постоянного и переменного тока с различными номиналами позволяет использовать распределитель в разнообразном оборудовании.
Компактность и легкость: Масса менее 0,7 кг и малые габариты облегчают монтаж и обслуживание.
Принцип работы в пневмосистеме
Пневмораспределитель 5/2 5РМ-6-231-1 функционирует как ключевой элемент управления. При подаче управляющего сигнала на электропневматический преобразователь (ЭПУ) создается давление, которое перемещает золотник внутри корпуса. Это изменяет пути прохождения сжатого воздуха от источника (порт P) к рабочим портам (A и B), а также обеспечивает выхлоп через порты R и S. Пружинный возврат золотника в исходное положение происходит после снятия сигнала, обеспечивая двухпозиционную работу. Такая схема управления потоками воздуха является стандартной для промышленной автоматики.
Температурный режим и срок службы
Устройство предназначено для эксплуатации в условиях умеренного и холодного климата (УХЛ4). Допустимый диапазон температур окружающей среды и рабочей среды зависит от конкретных условий, но конструкция рассчитана на стандартные промышленные применения. Ресурс работы пневмораспределителя напрямую связан с качеством подаваемого воздуха – необходимо соблюдение требований по очистке и смазке. При использовании воздуха с фильтрацией не грубее 10 класса и регулярном обслуживании устройство демонстрирует высокую долговечность. Непрерывная работа в циклическом режиме с частыми пусками и остановами возможна при соблюдении всех технических параметров.
Область применения и типовое оборудование
Пневмораспределитель 5РМ-6-231-1 с односторонним ЭПУ УХЛ4 широко используется в различных отраслях промышленности для управления пневмоцилиндрами, приводами, заслонками и другими исполнительными механизмами. Типичные области применения:
Металлообработка: Станки с ЧПУ, прессы, гильотинные ножницы.
Упаковочное оборудование: Автоматы для фасовки, этикетировщики.
Автоматические линии: Конвейерные системы, роботизированные комплексы.
Строительная техника: Управление вспомогательными механизмами.
Деревообработка: Пневмозажимы, подающие устройства.
Данная модель подходит для интеграции в новые проекты или для замены вышедших из строя распределителей в действующем оборудовании.
Типичные запчасти и ремкомплект
Наиболее подвержены износу в пневмораспределителях 5РМ-6 серии следующие компоненты:
Уплотнения золотника: Резиновые или полиуретановые кольца, изнашиваются при наличии абразивных частиц в воздухе.
Возвратная пружина: Может терять упругость после миллионов циклов.
Электромагнитная катушка ЭПУ: Выходит из строя при перепадах напряжения или перегреве.
Корпус золотника: Износ поверхности редко, но возможен при загрязненной среде.
Для оперативного ремонта рекомендуется иметь на складе ремкомплект, включающий основные уплотнения и пружины. Регулярная замена этих элементов продлевает общий ресурс работы распределителя.
Ошибки при подборе пневмораспределителя
Игнорирование давления: Выбор устройства с несоответствующим номинальным или минимальным давлением может привести к неправильной работе или поломке.
Неучет расхода: Пропускная способность (Kv) должна соответствовать потребностям системы, иначе возможны потери производительности.
Неправильный тип управления: Односторонний ЭПУ подходит для циклов с возвратом пружиной, для других задач могут потребоваться иные варианты.
Пренебрежение климатическими условиями: УХЛ4 подразумевает определенный диапазон температур и влажности, который должен соблюдаться.
Несовместимость присоединений: Резьба К1/4" и трубный монтаж должны соответствовать подводимым линиям. Неверный выбор присоединения усложнит установку.
Расшифровка условного обозначения 5РМ-6-231-1
Маркировка пневмораспределителя содержит всю необходимую информацию для подбора:
5РМ: Тип распределителя – пятилинейный, золотниковый.
6: Условный проход в миллиметрах – 6 мм.
231: Код управления – 2 (двухпозиционный), 3 (электропневматическое управление), 1 (односторонний ЭПУ с пружинным возвратом).
1: Вариант исполнения или модификация.
Таким образом, модель 5РМ-6-231-1 однозначно определяет устройство с конкретными параметрами: пятилинейный, двухпозиционный, с односторонним электропневматическим управлением и пружинным возвратом, условным проходом 6 мм. Это важно для правильной идентификации при заказе запасных частей или аналогов.
Габаритные и присоединительные размеры

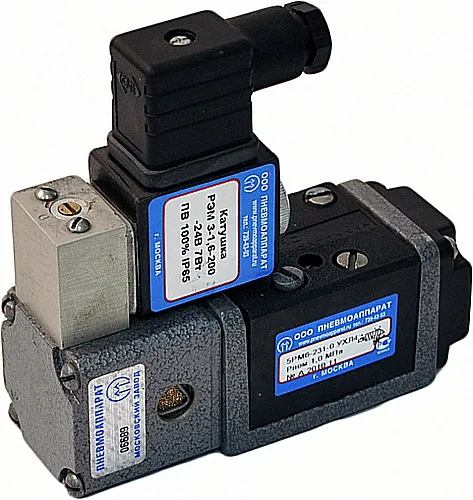

Для проверки совместимости с установленным оборудованием ниже представлены изображения пневмораспределителя 5/2 5РМ-6-231-1. На них видны основные размеры и расположение портов.
Рекомендуется сравнить эти изображения с монтажным местом, уделяя внимание расстоянию между крепежными отверстиями и ориентации портов. Стыковая поверхность соответствует стандарту ISO 5599/1 (размер 1), что позволяет монтировать распределитель на стандартные подставки или напрямую к оборудованию с соответствующей ответной частью.
Примеры заказа пневмораспределителей серии 5РМ-6
При оформлении заказа через наш сайт вы можете указать необходимые модификации:
Пример 1: Базовая модель 5РМ-6-231-1 с напряжением питания 24 В постоянного тока. Это наиболее распространенный вариант для промышленной автоматики.
Пример 2: Модель 5РМ-6-232-1 с двухсторонним ЭПУ для особых режимов работы, где требуется управление с двух сторон.
Пример 3: Модель с другим условным проходом, например, 5РМ-10 для больших расходов, если система требует повышенной пропускной способности.
Наши специалисты помогут подобрать аналог или вариант под ваши конкретные параметры давления, расхода и типа подключения. Для консультации или оформления заказа воспользуйтесь формой обратной связи.
Часто задаваемые вопросы о пневмораспределителях 5РМ-6
Вопрос 1: Как правильно выбрать модификацию пневмораспределителя по давлению и расходу?
Ответ: Необходимо учитывать номинальное давление в вашей системе (до 1 МПа для данной модели) и требуемую пропускную способность (Kv не менее 0,9 м³/ч). Также важен тип управления: односторонний ЭПУ с пружинным возвратом подходит для большинства автоматических циклов.
Вопрос 2: Каковы сроки поставки и доставки по России и СНГ?
Ответ: Стандартные сроки поставки пневмораспределителей 5РМ-6-231-1 составляют от 3 до 10 рабочих дней в зависимости от региона. В крупные города, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, доставка может быть осуществлена быстрее. Наличие на складе уточняйте при заказе.
Вопрос 3: Какие условия эксплуатации допустимы для данного распределителя?
Ответ: Устройство предназначено для работы в условиях УХЛ4, что подразумевает температуру окружающей среды от -40°С до +40°С при соблюдении требований по влажности. Рабочая среда — сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с содержанием распыленного масла вязкостью 10…35 мм²/с. Не рекомендуется установка в пыльных помещениях без дополнительной фильтрации.
Вопрос 4: Совместим ли пневмораспределитель 5РМ-6-231-1 с существующим оборудованием иностранного производства?
Ответ: Да, стыковая поверхность распределителя соответствует международному стандарту ISO 5599/1 (размер 1), а присоединение К1/4" является распространенным. Таким образом, модель может заменять многие импортные аналоги. При необходимости наши инженеры проведут анализ совместимости по вашим техническим параметрам.
Поставка и гарантия от ГИДРАВЛИК
Пневмораспределители бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы гарантируем качество продукции, соответствующее технической документации, и предоставляем сервисную поддержку. Наши специалисты готовы помочь с подбором аналога под вашу систему, провести консультацию по монтажу и эксплуатации. Для заказа или получения дополнительной информации воспользуйтесь формой на сайте или свяжитесь с нами через раздел Контакты. Доставка осуществляется в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города России, а также в страны СНГ. Мы ценим долгосрочное сотрудничество и обеспечиваем индивидуальный подход к каждому клиенту.
