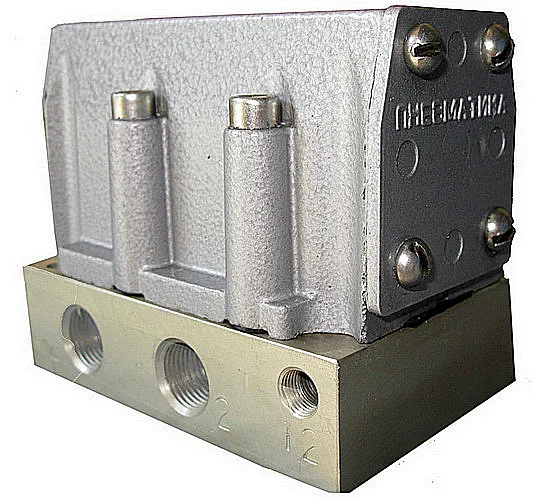

Пневмораспределитель 5РМ 212-72-0 – двухпозиционный устройство управления потоками сжатого воздуха с двухсторонним пневматическим управлением. Применяется в промышленных пневмосистемах станков, прессового оборудования и технологических линий для коммутации подачи воздуха к пневмоцилиндрам, приводам и другим исполнительным механизмам.
Технические характеристики и габаритные размеры
Пневмораспределитель 5РМ 212 работает на очищенном сжатом воздухе (класс загрязнённости не грубее 10 по ГОСТ 17433), содержащем распылённое масло вязкостью 10–35 мм²/с при температуре 50 °С. Концентрация масла в воздухе должна составлять 1–2 капли на 1 м³. Монтажные плиты распределителя соответствуют стандарту ISO 5599-1, что обеспечивает удобную установку на стандартные пневмоблоки.
| Характеристика |
Значение |
| Присоединительная резьба |
К3/8 |
| Условный проход (Dy), мм |
10 |
| Номинальное давление, МПа |
0,63 |
| Максимальная допустимая утечка из всех полостей, см³/мин |
500 |
| Пропускная способность (Kv), м³/ч |
1,9 |
| Максимальная частота включений, в секунду |
1,0 |
| Масса, кг |
1,4 |
| Технические условия (ТУ) |
У 00223800.032-2000 |
| Единица измерения |
шт. |
Преимущества и особенности эксплуатации
- Стандартизированные монтажные поверхности по ISO 5599-1 – гарантируют совместимость с большинством промышленных пневмоблоков и упрощают замену.
- Пневматическое управление с двух сторон – обеспечивает надёжное переключение даже при нестабильности давления в системе управления.
- Конструктивная надёжность и стабильная работа – минимизируют риск внезапных отказов и снижают простой оборудования.
- Высокая пропускная способность – позволяет эффективно управлять потоками воздуха к потребителям со значительным расходом.
Принцип работы в пневмосистеме
Распределитель имеет два устойчивых положения (двухпозиционный). Под действием управляющего пневмосигнала золотник внутри корпуса смещается, перекрывая одни каналы и открывая другие, тем самым перенаправляя поток основного воздуха от источника питания к нужному выходному патрубку (например, к полости пневмоцилиндра). При снятии управляющего сигнала золотник возвращается в исходное положение под действием пружины (или другого управляющего сигнала с противоположной стороны), обеспечивая обратное переключение потоков.
Температурный режим и срок службы
Распределитель 5РМ рассчитан на работу в стандартном климатическом исполнении. Допустимый диапазон температур окружающей среды и рабочей среды обычно составляет от +5 °C до +50 °C. Ресурс изделия напрямую зависит от качества подготовки воздуха – наличия точной фильтрации (класс не грубее 10), маслораспылителя в системе, а также от соблюдения требований по чистоте и влажности воздуха. При соблюдении этих условий распределитель способен выдерживать длительные режимы непрерывной работы и высокую частоту рабочих циклов.
Применение и типовое оборудование
Пневмораспределители 5РМ серии широко применяются в составе промышленного пневматического оборудования:
- Металлорежущие станки и обрабатывающие центры – управление приводами подач, зажимными механизмами,换刀 стойками.
- Кузнечно-прессовое оборудование – управление цилиндрами подачи заготовок, механизмами выталкивания.
- Сборочные и упаковочные линии – управление пневмоманипуляторами, толкателями, заслонками.
- Строительная и спецтехника – в пневмосистемах управления дополнительным оборудованием (отбойными молотками, домкратами).
Область использования – общее машиностроение, автомобилестроение, деревообработка, пищевая и упаковочная промышленность.
Расшифровка условного обозначения модели
5РМ 212-72-0:
- 5РМ – серия пневмораспределителей (двухпозиционные, с пневмоуправлением).
- 212 – конструктивное исполнение и размер присоединений.
- 72? – вариант типа управления и характеристик (здесь: двухстороннее пневмоуправление).
- 0 – порядковый номер модификации в рамках исполнения.
 Вид спереди, присоединительные патрубки с резьбой К3/8 |
 Вид сбоку, монтажная плита стандарта ISO 5599-1 |

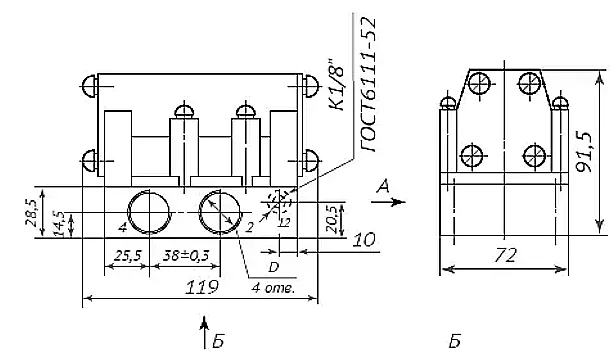

Габаритные и присоединительные размеры
Для проверки совместимости распределителя 5РМ 212-72-0 с уже установленным пневмоблоком или магистралью необходимо учитывать следующие ключевые размеры:
- Присоединительная резьба на всех рабочих патрубках: К3/8 (коническая трубная резьба 3/8" по ГОСТ 6111-52).
- Размеры монтажной плиты и расположение крепёжных отверстий соответствуют ISO 5599-1.
- Межосевое расстояние крепёжных отверстий и общая высота изделия указаны в сопроводительной документации производителя.
Перед монтажом рекомендуется сверить чертежи распределителя с чертежами посадочного места на вашем оборудовании.
Пример оформления заказа
В зависимости от требований к системе, вы можете выбрать нужную модификацию:
- Базовая модель – Пневмораспределитель 5РМ 212-72-0 (с присоединением К3/8).
- Для других давлений – модели серии 5РМ с другим исполнением по номинальному давлению.
- С другим типом присоединения – версии с резьбой G1/8, G1/4 или другим стандартом.
При заказе укажите полное обозначение модели и количество. Для консультации по подбору аналога или совместимости с существующей системой свяжитесь с нашими техническими специалистами.
