Пневмораспределитель 5РМ-6-231-4 — это пятилинейный двухпозиционный распределитель с электропневматическим управлением (ЭПУ) одностороннего действия, предназначенный для изменения направлений потоков сжатого воздуха в промышленных пневмосистемах. Изделие имеет условный проход 6 мм и комплектуется плитой для трубного монтажа вниз, что облегчает установку.
Вес устройства составляет приблизительно 0,67 кг. Габаритные размеры соответствуют международному стандарту ISO 5599/1 (размер 1). Установочные размеры и расположение отверстий обеспечивают простую интеграцию в существующие системы. Код ТН ВЭД для данной продукции — 8481 20 000 0.
| Параметр | Значение |
|---|
| Условный проход (Ду) | 6 мм |
| Присоединительная резьба | K1/4" |
| Масса, не более | 0,67 кг |
| Габаритные размеры (приблизительно) | соответствуют ISO 5599/1 размер 1 |
Инженер спрашивает у пневмораспределителя 5/2: "Почему ты такой односторонний?" А он отвечает: "У меня ЭПУ одностороннее, вот и характер соответствующий!"
Технические характеристики пневмораспределителя 5РМ-6-231-4
| Характеристика | Значение |
|---|
| Тип распределителя | 5/2, пятилинейный двухпозиционный |
| Управление | Электропневматическое одностороннее (ЭПУ) |
| Условный проход (Ду) | 6 мм |
| Номинальное давление | 1,0 МПа (10 бар) |
| Минимальное рабочее давление | 0,2 МПа (2 бар) |
| Минимальное давление управления | Не требуется (электрическое управление) |
| Пропускная способность | 0,9 м³/ч |
| Максимальная частота срабатываний | 300 циклов в минуту |
| Время срабатывания (вкл/выкл) | 0,063 / 0,100 с |
| Номинальное напряжение питания | 24 В, 110 В, 220 В (постоянный и переменный ток) |
| Потребляемая мощность | 7 Вт (постоянный ток) / 9 Вт (переменный ток) |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 |
| Рабочая среда | Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом |
Преимущества и особенности эксплуатации
- Высокая надежность и долгий ресурс: Цилиндрический золотник и качественные уплотнения обеспечивают стабильную работу даже при высокой частоте переключений.
- Универсальное питание: Возможность работы от различных напряжений (24 В, 110 В, 220 В) упрощает интеграцию в существующие системы управления.
- Простота монтажа и обслуживания: Плита для трубного монтажа вниз позволяет легко устанавливать распределитель в любом положении, а модульная конструкция облегчает доступ для сервиса.
- Совместимость со стандартами: Стыковая поверхность соответствует ISO 5599/1, что гарантирует взаимозаменяемость с другими компонентами мировых производителей.
- Широкий диапазон рабочих давлений: Работа в диапазоне от 0,2 до 1,0 МПа делает этот пневмораспределитель 5/2 пригодным для различных задач.
Принцип работы пневмораспределителя с односторонним ЭПУ
Пневмораспределитель 5РМ-6-231-4 имеет пять линий: питание (P), два рабочих порта (A и B), и два выхлопных (R и S). В исходном положении золотник перекрывает определенные каналы. При подаче электрического сигнала на катушку электромагнита создается магнитное поле, которое перемещает пилотный золотник, направляя управляющее давление на основной золотник. Тот, в свою очередь, смещается, изменяя пути потока воздуха: например, соединяя P с A и B с R. При снятии сигнала возвратная пружина перемещает золотник в исходное состояние. Таким образом, обеспечивается управление потоком сжатого воздуха.
Температурный режим работы и срок службы
Пневмораспределитель 5РМ-6-231-4 предназначен для эксплуатации в условиях климатического исполнения УХЛ4, что подразумевает работу в умеренно-холодном климате в помещениях с искусственно регулируемыми условиями. Рекомендуемый диапазон температур окружающей среды от +5°C до +40°C. При использовании соответствующего масла в сжатом воздухе и соблюдении требований по чистоте (не грубее 10 класса), ресурс изделия составляет несколько миллионов циклов. Срок службы напрямую зависит от качества рабочей среды, частоты срабатываний и своевременного обслуживания.
Область применения и типичное оборудование
Данный тип пневмораспределителей широко используется в промышленности для управления пневматическими цилиндрами, приводами, заслонками и другими исполнительными механизмами. Устанавливается на:
- Станки с ЧПУ и автоматические линии;
- Прессовое и упаковочное оборудование;
- Строительную и дорожную технику;
- Подъемно-транспортные устройства;
- Установки для автоматизации производственных процессов.
Запчасти и ремонт
Наиболее подвержены износу уплотнительные элементы (манжеты, кольца), возвратные пружины и золотник. Для модели 5РМ-6-231-4 доступны ремкомплекты, включающие основные уплотнения и детали, требующие периодической замены. Рекомендуется проводить плановое обслуживание каждые 1-2 года в зависимости от интенсивности использования.
Типичные ошибки при подборе пневмораспределителя
- Неучет давления и расхода: Выбор только по присоединительным размерам без проверки соответствия рабочему давлению и требуемой пропускной способности.
- Игнорирование типа управления: Попытка использовать распределитель с неподходящим напряжением питания или без учета необходимости внешнего управляющего давления.
- Пренебрежение чистотой воздуха: Установка без фильтров тонкой очистки, что приводит к ускоренному износу золотника и уплотнений.
- Неправильный монтаж: Установка в положение, не предусмотренное конструкцией (например, для плиты вниз), что может вызвать утечки.
Расшифровка условного обозначения модели 5РМ-6-231-4
- 5РМ — пятилинейный распределитель золотникового типа.
- 6 — условный проход 6 мм.
- 231 — тип управления: первая цифра 2 означает двухпозиционный, 3 — электропневматическое управление одностороннее, 1 — возврат пружинный.
- 4 — исполнение монтажной части: плита с отверстиями для присоединения труб вниз.
Габаритные и присоединительные размеры

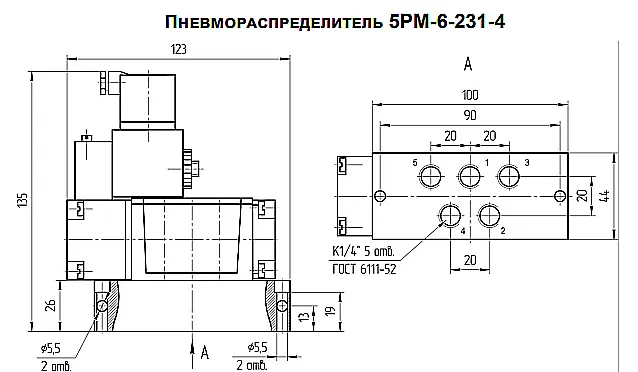

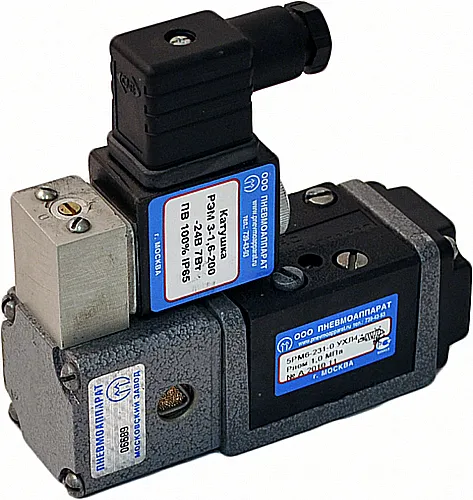

Пневмораспределитель 5РМ-6-231-4 имеет стандартную стыковую поверхность по ISO 5599/1 размер 1. Присоединительная резьба для трубного монтажа — K1/4". Ниже представлены изображения устройства, на которых видны монтажные отверстия и общая компоновка.
Для проверки совместимости с существующим оборудованием необходимо убедиться, что посадочные размеры и расположение отверстий соответствуют стандарту ISO 5599/1 размер 1, а также что резьба подключения труб K1/4" подходит для вашей системы.
Примеры заказа различных модификаций
- Базовая модель: 5РМ-6-231-4 — пневмораспределитель 5/2 с односторонним ЭПУ, плитой для монтажа вниз, напряжение 24 В.
- Модель с другим напряжением: 5РМ-6-231-4/220 — то же исполнение, но с катушкой на 220 В.
- Модель с другим типом монтажа: 5РМ-6-231-1 — пневмораспределитель с резьбовым присоединением вместо плиты.
- Модель с другим управлением: 5РМ-6-233-4 — с электропневматическим управлением и другими параметрами давления управления.
Для уточнения наличия и заказа конкретной модификации свяжитесь с нашими специалистами.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать пневмораспределитель 5/2 по давлению, расходу и типу подключения?
При подборе необходимо учитывать рабочее давление в системе, которое должно находиться в диапазоне от 0,2 до 1,0 МПа для модели 5РМ-6-231-4. Пропускная способность должна быть не менее требуемого расхода воздуха, у данной модели она составляет 0,9 м³/ч. Тип подключения: для монтажа вниз используется плита с отверстиями под трубы с резьбой K1/4". Также важно выбрать правильное напряжение катушки (24 В, 110 В или 220 В).
Какие сроки поставки и доставки по России и СНГ, есть ли данная модель на складе?
Пневмораспределитель 5РМ-6-231-4 обычно имеется на складе в Москве. Доставка по России осуществляется транспортными компаниями в течение 3-7 рабочих дней в зависимости от региона. В страны СНГ поставка занимает от 5 до 14 дней. Точные сроки уточняйте при оформлении заказа.
В каких условиях можно эксплуатировать этот пневмораспределитель? Допустима ли работа на морозе или в пыльных помещениях?
Модель предназначена для работы в условиях УХЛ4, то есть в помещениях с регулируемым климатом. Диапазон температур окружающей среды от +5°C до +40°C. При работе в пыльных помещениях необходимо обеспечить чистоту воздуха не грубее 10 класса по ГОСТ 17433, используя фильтры. Масло в воздухе должно иметь вязкость 10-35 мм²/с при 50°C.
Совместим ли пневмораспределитель 5РМ-6-231-4 с оборудованием других производителей? Можно ли подобрать аналог?
Да, стыковая поверхность распределителя соответствует международному стандарту ISO 5599/1 (размер 1), что обеспечивает совместимость с многими аналогами. Наши специалисты помогут подобрать замену под вашу систему, учитывая давление, расход, тип управления и присоединения.
