Пневмораспределитель 5РМ 213-83-0 представляет собой двухпозиционный клапан с двойным пневматическим управлением, предназначенный для работы в составе пневмоприводов и систем промышленной автоматизации. Основной функцией изделия является переключение направления потока сжатого воздуха в магистралях, управляющих исполнительными механизмами – цилиндрами, пневмомоторами, захватами. Этот конкретный пневмораспределитель 5РМ 213-83-0 соответствует международному стандарту ISO 5599-1 на размеры стыковочных поверхностей, что обеспечивает легкую замену и модернизацию оборудования.
Описание и технические параметры пневмораспределителя 5РМ 213-83-0
Пневмораспределитель 5РМ 213-83-0 рассчитан на эксплуатацию с очищенным сжатым воздухом, не грубее 10 класса загрязненности по ГОСТ 17433. Для увеличения ресурса скользящих элементов в рабочую среду рекомендуется добавлять распыленное масло вязкостью от 10 до 35 мм²/с, что является стандартной практикой для промышленных пневмосистем. Данная модель отличается надежностью и высокой скоростью срабатывания.

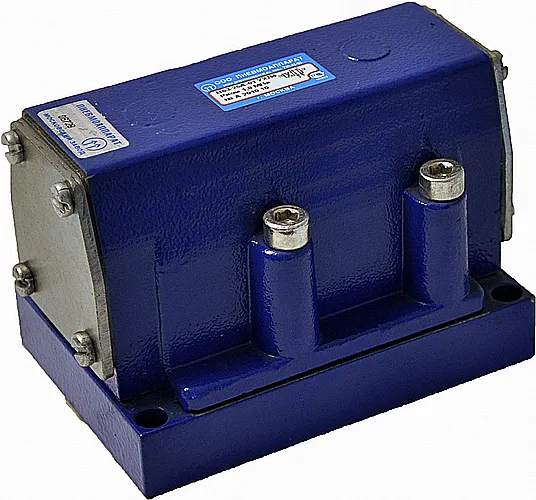

Внешний вид пневмораспределителя 5РМ 213-83-0, вид сбоку для оценки габаритов.
Основные характеристики
| Параметр |
Техническое значение |
| Номинальное условный проход (Dy) |
16 мм |
| Рабочее номинальное давление |
0,63 МПа (6,3 бар) |
| Пропускная способность (Kv) |
2,8 м³/ч |
| Допустимая утечка из полостей |
до 500 см³/мин |
| Максимальная частота переключений |
4,16 Гц |
| Габаритная масса распределителя |
1,1 кг |
| Тип рабочей среды |
Сжатый воздух, очищенный, с масляным туманом |
| ТУ на изготовление |
У 00223800.032-2000 |
Код ТН ВЭД для подобных пневмораспределителей обычно относится к группе 8481 (Арматура трубопроводная). Точный код необходимо уточнять при таможенном оформлении в зависимости от комплектации и назначения. Указанная таблица параметров позволяет инженеру точно определить, подходит ли данная модель для конкретной системы по расходу и давлению.
На производстве спрашивают: «Почему этот пневмораспределитель 5РМ 213-83-0 такой тяжелый?». Отвечают: «В нем столько воздуха, что даже давление на пол создает!». Шутка для гидравликов и пневматиков.
Преимущества и особенности эксплуатации
Использование пневмораспределителя 5РМ 213-83-0 в технологических линиях приносит ряд эксплуатационных выгод. Во-первых, конструкция с двухсторонним пневмоуправлением обеспечивает быстрый и надежный возврат золотника даже при потере управляющего сигнала с одной стороны, что критично для безопасности. Во-вторых, стандартизированный присоединительный размер по ISO 5599-1 гарантирует взаимозаменяемость с оборудованием мировых производителей.
- Снижение простоев: Высокая надежность и доступность ремкомплектов и аналогов минимизируют время на ремонт.
- Увеличение ресурса оборудования: Работа на подготовленном воздухе и правильном масляном тумане продлевает срок службы уплотнений и золотника.
- Удобство монтажа и обслуживания: Универсальный интерфейс монтажной плиты упрощает установку и демонтаж без переделк.
- Стабильность работы под нагрузкой: Конструкция рассчитана на поддержание стабильного расхода и давления в пределах паспортных значений.
- Широкая совместимость: Интегрируется в типовые пневматические схемы управления станками, прессами и другой автоматикой.
Принцип работы в пневмосистеме
Пневмораспределитель 5РМ 213-83-0 функционирует как ключевой коммутирующий элемент. Сжатый воздух от компрессорной станции подается на входную (питающую) магистраль устройства. В нейтральном (исходном) положении золотник внутри корпуса направляет поток по одному из двух рабочих каналов (например, к поршневой полости цилиндра). При подаче управляющего сигнала на один из пневмоприводов управления происходит перемещение золотника, что приводит к перенаправлению потока на другой канал (например, к штоковой полости). Такая схема обеспечивает двойное действие цилиндра. Использование именно пневматического, а не электрического или ручного управления повышает безопасность во взрывоопасных зонах.
Вид пневмораспределителя 5РМ 213-83-0 со стороны присоединительных отверстий и монтажной плиты.
Температурный режим и ресурс работы
Типовой диапазон температур для работы данного класса распределителей составляет от +5°C до +60°С при условии отсутствия конденсата в системе. Непрерывная работа допустима, однако ресурс напрямую зависит от качества фильтрации воздуха и соблюдения требований по содержанию масляного тумана (1-2 капли на 1 м³ воздуха). Основными факторами, снижающими срок службы, являются абразивные частицы (без фильтра тонкой очистки), конденсационная влага и использование некондиционных смазок. Регулярное техобслуживание с проверкой уплотнений позволяет обеспечить долговременную работу распределителя.
Область применения и типовое оборудование
Пневмораспределитель 5РМ 213-83-0 широко используется в различных отраслях промышленности, где необходима автоматизация с использованием пневмоприводов. Его применяют в станочном оборудовании (токарные, фрезерные станки с ЧПУ) для управления зажимными патронами, в прессовом оборудовании для переключения полостей главного цилиндра, в системах подачи и ориентации деталей на конвейерах. Также он востребован в деревообработке, упаковочных линиях и на участках сборки. Устанавливается как непосредственно на исполнительные механизмы, так и в составе централизованных шкафов управления пневмоавтоматикой.
Часто заменяемые компоненты и ремкомплект
При длительной эксплуатации в условиях циклической нагрузки наиболее подвержены износу уплотнительные элементы. Износ происходит быстрее при высокой частоте переключений, превышающей 4 Гц, или при наличии в воздухе примесей. Для восстановления работоспособности пневмораспределителя 5РМ 213-83-0 рекомендуется использовать ремкомплекты, включающие следующие детали:
| Наименование запчасти |
Типичная причина выхода из строя |
| Комплект уплотнительных колец (манжет) золотника |
Абразивный износ от загрязнений, потеря эластичности от старения резины или несовместимого масла. |
| Уплотнения штоков управления |
Постоянное движение, попадание пыли и грязи с внешней стороны. |
| Возвратные пружины |
Усталость металла при частых циклах срабатывания. |
| Корпусные уплотнения (при наличии) |
Механические повреждения при монтаже/демонтаже. |
Типичные ошибки при подборе распределителя
- Выбор по присоединительному размеру без учета расхода: Даже при совпадении резьбы, пропускная способность может не обеспечить необходимую скорость срабатывания цилиндра.
- Игнорирование требуемого типа управления: Использование модели с не тем типом привода (электрическим вместо пневматического) ведет к необходимости переделки всей схемы управления.
- Пренебрежение качеством рабочей среды: Установка без фильтра тонкой очистки и влагоотделителя резко сокращает ресурс уплотнений.
- Несоответствие по давлению: Применение в контуре с давлением выше 0,63 МПа может привести к разрушению корпуса или нарушению герметичности.
Условное обозначение модели
Индекс 5РМ 213-83-0 расшифровывается следующим образом: «5РМ» — серия распределителей типа «золотниковый с пневмоуправлением», «213» — номер схемы переключения и присоединения, «83» — условный проход (16 мм) и конструктивные особенности, «0» — климатическое исполнение или вариант комплектации. Понимание маркировки помогает специалистам быстро идентифицировать основные свойства устройства.
Примеры заказа и совместимость
Для корректного заказа необходимо указать полное обозначение модели и требуемое количество. По умолчанию предлагается стандартная комплектация, как описано. По согласованию возможна поставка с дополнительными опциями (например, ручным дублером). Габаритные размеры монтажной плиты соответствуют стандарту ISO 5599-1 для размера 2, что позволяет монтировать его вместо многих импортных аналогов. Перед заказом рекомендуется сверить размеры посадочных отверстий на вашем оборудовании со стандартными чертежами для данного типоразмера.
