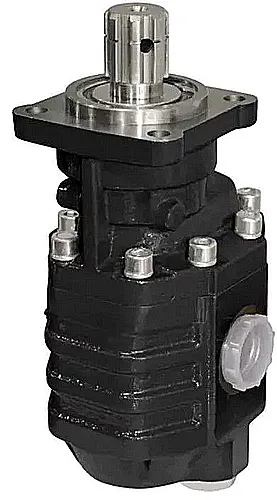

Насос GP 61T-R (аналог NPH 61R; Q-61R) – это высокопроизводительный шестеренный гидравлический насос, спроектированный для интенсивной эксплуатации в промышленных и мобильных гидросистемах. Его ключевая функция – обеспечение стабильного и надежного потока рабочей жидкости под высоким давлением.
Описание и назначение
Гидронасос GP 61T-R представляет собой ключевой элемент гидравлической станции или насосной группы, преобразующий механическую энергию вращения вала в энергию потока масла. Он предназначен для установки на гидросистемы строительной, коммунальной и сельскохозяйственной техники, где требуется стабильная производительность при высоких рабочих давлениях.
Вес насоса: 14.20 кг.
Габаритные размеры (Д×Ш×В): 285×220×185 мм.
Код ТН ВЭД: 8413503000.
Для наглядного представления ключевых параметров ниже приведена сводная таблица основных характеристик насоса GP 61T-R (аналог NPH 61R; Q-61R).
| Параметр | Значение |
|---|
| Рабочий объем, см³ | 61 |
| Максимальное рабочее давление, бар | 220 |
| Допустимая пиковая нагрузка, бар | 250 |
| Диапазон рабочих частот вращения, об/мин | 500 – 2000 |
| Температурный диапазон рабочей среды, °C | -40 до +100 (с NBR уплотнениями) |
| Тип рабочей среды | Гидравлические масла на минеральной и синтетической основе |
| Тип присоединения портов | 1" GAS |
| Масса, кг | 14.20 |
Техническая шутка
Почему на совещании по плановому ТО все инженеры согласились с важностью профилактики насоса GP 61T-R (аналог NPH 61R; Q-61R)? Потому что лучше провести регламентные работы сегодня, чем искать причины утечек и падения давления завтра.
Преимущества и особенности эксплуатации
Выбор насоса GP 61T-R для комплектации гидросистем дает пользователю ряд практических выгод:
- Высокая надежность и ресурс работы: Корпус из высокопрочного чугуна ВЧ 400 и усиленная конструкция серии «T» обеспечивают длительный срок службы даже при циклических максимальных нагрузках до 250 бар.
- Снижение эксплуатационных затрат: Модернизированные подшипники скольжения значительно снижают трение, повышая общий КПД системы и уменьшая энергопотребление.
- Удобство монтажа и обслуживания: Полная взаимозаменяемость с распространенными аналогами (NPH 61R, Q-61R, HYVA-061) упрощает ремонт и модернизацию парка оборудования без существенных конструктивных изменений.
- Стабильность параметров: Компенсаторы износа автоматически поддерживают рабочий зазор между шестернями и корпусом, гарантируя постоянный рабочий объем и производительность на протяжении всего ресурса.
- Широкая совместимость: Стандартизированные присоединительные размеры (фланец ISO 5211, порты 1" GAS) позволяют интегрировать насос в большинство типовых гидравлических систем.
Принцип работы
Насос GP 61T-R функционирует по принципу внешнего зацепления шестерен. Вращение ведущей шестерни, передаваемое от двигателя или редуктора, увлекает за собой ведомую шестерню. В зоне разъединения зубьев во всасывающей полости создается разрежение, и рабочая среда (гидравлическое масло) поступает в камеры между зубьями и стенками корпуса. Далее масло переносится в зону нагнетания, где при зацеплении зубьев вытесняется в напорную магистраль. Встроенные боковые компенсационные пластины компенсируют износ и обеспечивают плотное прилегание, минимизируя внутренние утечки.
Режим работы, ресурс и факторы влияния
Гидронасос GP 61T-R (аналог NPH 61R; Q-61R) рассчитан на непрерывный и циклический режимы работы в широком температурном диапазоне. Для стандартных уплотнений из нитрильной резины (NBR) допустима работа при температурах от -40°C до +100°C. Для эксплуатации с синтетическими маслами или в условиях повышенных температур (до +170°C) рекомендуется комплектация уплотнениями из фторкаучука (FPM).
Номинальный ресурс работы до капитального ремонта составляет порядка 10 000 часов при соблюдении условий эксплуатации. Ключевыми факторами, напрямую влияющими на долговечность, являются:
- Качество и чистота рабочей среды: Обязательное использование фильтрации масла с тонкостью очистки не грубее 15–25 мкм.
- Соблюдение параметров вязкости: Рекомендованная рабочая вязкость – 17–65 мм²/с. Запуск при вязкости выше 1000 мм²/с недопустим.
- Своевременное сервисное обслуживание: Регулярная замена фильтров и контроль состояния масла.
- Соблюдение предельного рабочего давления: Непрерывная эксплуатация не должна превышать 220 бар.
Область применения и типовое оборудование
Насос GP 61T-R нашел широкое применение в различных отраслях благодаря своей универсальности и надежности. Он устанавливается на:
- Строительную и дорожную технику: экскаваторы-погрузчики (JCB, CAT, Volvo), автогрейдеры, мини-погрузчики.
- Коммунальную технику: илососные и вакуумные машины, подметально-уборочные комплексы, мультилифтовые системы.
- Сельскохозяйственные машины: тракторы, кормо- и зерноуборочные комбайны, гидросистемы навесного оборудования.
- Промышленное оборудование: прессовое оборудование, станки, крановые и лифтовые установки.
- Мобильные гидростанции и насосные группы различного назначения.
Расшифровка условного обозначения
Маркировка насоса GP 61T-R имеет четкую логику: «GP» обозначает тип агрегата – Gear Pump (шестеренный насос). Цифра «61» – это геометрический рабочий объем, выраженный в кубических сантиметрах. Буква «T» указывает на усиленное исполнение корпуса и вала серии «Т». Литера «R» означает направление вращения вала – Right (правое, по часовой стрелке при взгляде со стороны вала). Таким образом, данная модель является полным аналогом насосов NPH 61R производства Poclain Hydraulics и Q-61R от Sauer-Danfoss.
Габаритные и присоединительные размеры
Чертеж с габаритными размерами шестеренного насоса GP 61T-R: длина 285 мм, ширина 220 мм, высота 185 мм.
Схема, показывающая тип присоединения (фланец ISO 5211) и расположение портов всаса и нагнетания 1" GAS.
Для проверки совместимости с существующей установкой необходимо сверить посадочные размеры фланца, межосевое расстояние крепежных отверстий, диаметр и тип резьбы входного/выходного портов, а также вылет и шпоночный паз приводного вала.
Состав ремкомплекта и типовые заменяемые компоненты
Наиболее подвержены износу в насосе GP 61T-R детали, работающие при непосредственном контакте и под давлением. Комплект для ремонта обычно включает:
| Наименование компонента | Причина и условия износа |
|---|
| Комплект уплотнений (сальники, манжеты, O-rings) | Потеря эластичности, растрескивание из-за высоких температур, старения резины или несовместимости с рабочей средой. |
| Пара шестерен (ведущая и ведомая) | Абразивный износ поверхности зубьев при недостаточной фильтрации масла или кавитационных процессах. |
| Компенсационные (прижимные) пластины | Износ рабочих поверхностей, приводящий к увеличению торцевого зазора и падению производительности и давления. |
| Подшипники скольжения (втулки) | Износ из-за загрязнения масла или работы в режиме сухого трения при недостаточной смазке на старте. |
| Корпус (гильза) насоса | Выработка поверхности в зоне вращения шестерен при длительной эксплуатации с загрязненным маслом. |
Типичные ошибки при подборе
Во избежание некорректной работы и преждевременного выхода из строя насоса GP 61T-R, следует избегать следующих распространенных ошибок:
- Подбор исключительно по присоединительным размерам или аналогу, без учета требуемых рабочих параметров: давления, расхода (производительности) и частоты вращения.
- Игнорирование требований к типу рабочей среды. Использование несовместимых жидкостей или масел без необходимых присадок приводит к быстрому разрушению уплотнений.
- Неучет температурного режима эксплуатации, особенно в условиях Крайнего Севера или горячих цехов. Это требует правильного выбора материала уплотнений (NBR или FPM).
- Экономия на системе фильтрации гидравлического масла. Работа без фильтра или с фильтром грубой очистки – основная причина абразивного износа пар трения.
Примеры типовых заказов
В зависимости от конкретных инженерных задач, клиенты часто заказывают следующие варианты:
- Базовая комплектация (GP61T-R-NBR): Насос GP 61T-R со стандартными NBR-уплотнениями для замены вышедшего из строя аналога на экскаваторе-погрузчике при обычных климатических условиях.
- Комплектация для низких температур (GP61T-R-FPM): Модификация с уплотнениями из фторкаучука для эксплуатации в северных регионах или с синтетическими маслами.
- Заказ с комплектом для ремонта (GP61T-R-SET): Насос в сборе с дополнительным комплектом сменных уплотнений и прижимных пластин для последующего сервисного обслуживания.
Как заказать и получить оборудование
Компания «ГИДРАВЛИКА», являясь официальным поставщиком продукции бренда «ГИДРАВЛИК», организует прямые поставки насосов GP 61T-R по всей территории России и в страны СНГ. Мы обеспечиваем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Каждый насос проходит предпродажную проверку, а клиенты получают техническую консультацию по подбору, монтажу и обслуживанию. При необходимости наши инженеры помогут подобрать полноценный аналог для вашей существующей гидросистемы.
Для оформления запроса, уточнения наличия, сроков поставки или получения коммерческого предложения воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами через раздел Контакты. Оставьте заявку, и мы оперативно подготовим для вас расчет.
