Гидравлический шестеренный насос НШ 6М-3 представляет собой универсальный агрегат для создания и поддержания рабочего давления в гидравлических системах. Основная функция данного изделия заключается в надежной перекачке минеральных масел в системах мобильной и стационарной техники, обеспечивая работу исполнительных механизмов. Широко применяется в составе гидростанций, насосных групп и прочего прессового и промышленного оборудования.
Описание и основные параметры насоса НШ 6М-3
Насос НШ 6М-3 относится к шестеренным гидромашинам объемного типа, работающим по принципу зацепления двух шестерен. Основное назначение — подача рабочей жидкости под давлением. Его конструкция обеспечивает стабильную производительность на уровне 16,3 литра в минуту при номинальном давлении в контуре 16 МПа, что соответствует 160 кгс/см². Такая высокая производительность и давление делают его надежным компонентом гидросистем, испытывающих значительные нагрузки.
Ключевыми эксплуатационными характеристиками данной модели являются частота вращения вала до 2400 об/мин, малый вес всего 1,45 кг и вариативность направления вращения (правое и левое). Для привода используется шлицевой вал, который может иметь исполнение на 4 или 6 шлицов, что обеспечивает совместимость с широким спектром двигателей и коробок отбора мощности.
Ниже приведены габаритные размеры и вес для данной серии насосов НШ 6:
| Наименование параметра | Значение |
|---|
| Рабочий объем, см³/об | 6 |
| Приблизительная масса, кг | 1,45 – 1,50 |
| Код ТН ВЭД | 8413 81 100 0 |

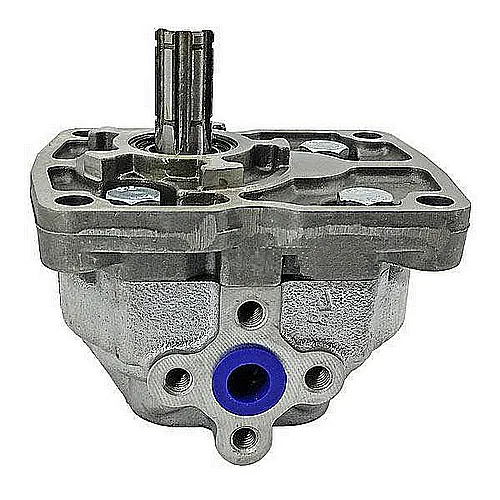

Вид гидронасоса НШ 6М-3 сбоку. Четко видны посадочные поверхности и шлицевой вал.
Насос НШ 6М-3 в разобранном состоянии: шестерни, корпус, уплотнения — составной ремкомплект.
Технические характеристики насоса НШ 6М-3
| Параметр | Значение |
|---|
| Страна-производитель | Россия |
| Тип конструкции | Шестеренный насос |
| Рабочий объем, см³/оборот | 6 |
| Номинальное рабочее давление, МПа | 16 |
| Максимальное рабочее давление, МПа | 21 |
| Номинальная частота вращения, об/мин | 2400 |
| Минимальная частота вращения, об/мин | 500 |
| Максимальная частота вращения, об/мин | 3600 |
| Производительность при 2400 об/мин, л/мин | ~16.3 |
| Тип рабочей среды | Минеральные масла по ГОСТ (И-Г-А, ВМГЗ и аналоги) |
| Диапазон температур рабочей среды, °C | от -40 до +80 |
| Присоединительные размеры | Фланцевое крепление, стандартное исполнение |
Приходит инженер на склад за новым насосом НШ 6М-3, а складской спрашивает: «А вам правое или левое вращение?» Инженер думает и отвечает: «Мне такое, чтобы масло пошло туда, куда надо!».
Преимущества и особенности эксплуатации насоса НШ 6М-3
Выбор насоса НШ 6М-3 для комплектации или замены в гидросистеме обусловлен рядом технических и эксплуатационных преимуществ:
- Высокая надежность и увеличенный ресурс работы. Простая и проверенная конструкция шестеренного насоса НШ 6М-3 минимизирует количество потенциальных точек отказа, обеспечивая длительную эксплуатацию даже в условиях циклических нагрузок.
- Стабильность выходных параметров. Агрегат поддерживает постоянную производительность и давление в широком диапазоне рабочих скоростей, что критически важно для точной работы прессового и технологического оборудования.
- Удобство монтажа и обслуживания. Компактные габариты и стандартное фланцевое крепление облегчают установку насоса НШ 6М-3. Конструкция упрощает процедуры техобслуживания и ремонта.
- Широкая совместимость с типовым оборудованием. Насос НШ 6М-3 универсален и может быть интегрирован в гидросистемы различных отечественных машин, а также в качестве замены для ряда импортных аналогов с сопоставимыми параметрами.
- Сокращение простоев техники. Наличие готовых решений и запчастей позволяет быстро произвести ремонт насоса НШ 6М-3, минимизируя время простоя дорогостоящего оборудования.
Принцип работы и внутреннее устройство
Насос НШ 6М-3 функционирует по классической схеме работы шестеренного насоса. Вращение от приводного вала передается на ведущую шестерню, которая, находясь в зацеплении с ведомой шестерней, создает в зоне всасывания разрежение. Рабочая жидкость (масло) заполняет впадины между зубьями и корпусом и переносится в зону нагнетания. Здесь зубья входят в зацепление, вытесняя масло в напорную магистраль гидросистемы. Герметичность между камерами обеспечивается малыми зазорами между зубьями и корпусом. Конструкция насоса НШ 6М-3 включает в себя корпус, две шестерни, подшипники скольжения, уплотнительные элементы и крышки.
Температурный режим работы и ресурс
Насос НШ 6М-3 рассчитан на работу с минеральными маслами в температурном диапазоне от -40°C до +80°C. Он способен работать в режимах как непрерывной, так и циклической нагрузки с частыми пусками и остановами. Срок службы насоса НШ 6М-3 напрямую зависит от условий эксплуатации. Ключевыми факторами, влияющими на ресурс, являются:
- Качество и чистота рабочей жидкости. Обязательным условием длительной работы является применение рекомендованных масел и их эффективная фильтрация. Загрязнения ускоряют износ пар трения.
- Соблюдение допустимого рабочего давления. Превышение максимального давления в 21 МПа ведет к перегрузкам и деформациям.
- Регулярность и качество сервисного обслуживания. Своевременная замена уплотнений и контроль состояния узлов увеличивают межремонтный период.
Область применения и типы оборудования
Шестеренный насос НШ 6М-3 является ключевым компонентом гидравлического контура во многих отраслях. Он нашел применение в следующих сферах:
- Сельскохозяйственная и тракторная техника: Модель применяется на тракторах ХТЗ-17021, ХТЗ-17121, ХТЗ-17221, ХТЗ-153, ХТЗ-153Б, ХТЗ-180, ХТЗ-181/200/ХТЗ-120, а также на промышленных тракторах Т-150 и его модификациях (Т-150Д, Т-150-05).
- Погрузочная и дорожно-строительная техника: Вилочные погрузчики, мини-погрузчики, автогрейдеры.
- Промышленное оборудование: Станки (токарные, фрезерные), прессовое оборудование, гильотинные ножницы, гидростанции малой и средней мощности.
- Спецтехника и коммунальные машины: Подъемники, манипуляторы, поливомоечная техника.
Ремкомплект и часто заменяемые детали насоса НШ 6М-3
Для поддержания работоспособности насоса НШ 6М-3 рекомендуется иметь стандартный ремкомплект. Ниже перечислены компоненты, которые подвержены естественному износу в процессе эксплуатации:
| Наименование запчасти | Причина и условия износа |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности, истирание, работа в условиях загрязненной среды или при высоких температурах. |
| Уплотнительные кольца (O-rings) | Компрессионная усадка, порезы на посадочных поверхностях. |
| Втулки (подшипники скольжения) | Абразивный износ при попадании твердых частиц в масло, недостаточная смазка. |
| Ведущая и ведомая шестерни | Износ рабочих поверхностей зубьев при длительной эксплуатации на предельных давлениях или при работе с загрязненным маслом. |
| Корпус насоса (рабочая полость) | В редких случаях — проточка каналов из-за кавитации или абразивного износа. |
Типичные ошибки при подборе и установке
Выбор неподходящего насоса НШ 6М-3 или его монтаж с нарушениями приводит к снижению эффективности и преждевременному выходу из строя. Избегайте следующих ошибок:
- Подбор только по присоединительным размерам или типу вала без учета требуемых параметров производительности (расхода) и рабочего давления конкретной гидросистемы.
- Игнорирование температурного диапазона рабочей среды, что может привести к заклиниванию насоса НШ 6М-3 на морозе или потере герметичности уплотнений на жаре.
- Использование рабочей жидкости, не соответствующей спецификации (например, жидкости на водной основе или несовместимых синтетических масел), что вызывает коррозию и разрушение уплотнений.
- Несоответствие направления вращения вала требованиям гидросистемы, что делает установку насоса НШ 6М-3 невозможной или требует его разборки и переукладки шестерен.
Условное обозначение и примеры заказа
В условном обозначении насоса НШ 6М-3 заложена ключевая информация: НШ — насос шестеренный, цифра 6 — рабочий объем в см³ на один оборот, М — обозначает модификацию (в данном случае универсальное исполнение), цифра 3 — может указывать на тип присоединения или версию. Индекс «Л» в аналогичных моделях (например, НШ 6М-3Л) обозначает левое направление вращения вала.
При оформлении заказа необходимо уточнить следующие варианты исполнений:
- Базовый вариант: Насос НШ 6М-3 с правым вращением вала, шлицы 6.
- Модификация с другим направлением вращения: Насос НШ 6М-3Л (левый) при необходимости реверсивного включения в существующую систему.
- Модификация с иным типом шлицевого вала: Исполнение на 4 шлица для стыковки со специфичным приводом.
Для получения точных параметров и оформления заказа рекомендуется проконсультироваться со специалистами компании ГИДРАВЛИКА, отправив запрос через форму заказа.
Габаритные и присоединительные размеры

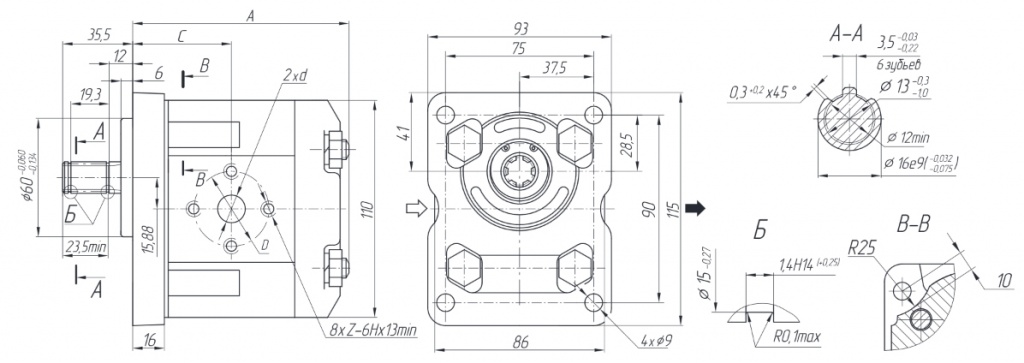

Для монтажа насоса НШ 6М-3 необходимо учитывать межосевое расстояние отверстий крепления фланца, вылет и диаметр приводного вала. Сравнение данных габаритов с параметрами посадочного места на двигателе или коробке отбора мощности позволяет гарантировать правильную установку и соосность привода. Актуальные размерные чертежи предоставляются по запросу. Насос НШ 6М-3 устанавливается на фланец с креплением болтами по кругу, что обеспечивает надежную фиксацию и компенсацию нагрузок.
