Описание и назначение
Насос НШ 71А-3 (ANTEY) представляет собой гидравлический шестеренный агрегат серии «А», предназначенный для работы в составе гидроприводов мобильной и стационарной техники. Основная функция насоса – преобразование механической энергии вращения вала в гидравлическую энергию потока рабочей жидкости, обеспечивающую функционирование исполнительных механизмов. Модель НШ 71А-3 разработана для эксплуатации с минеральными маслами и отвечает требованиям надежности при высоких нагрузках.
Основные параметры
Насос НШ 71А-3 (ANTEY) характеризуется компактными размерами, обеспечивающими легкую интеграцию в существующие конструкции. Его масса составляет 18,5 кг, что оптимально для большинства промышленных применений. Код ТН ВЭД для данной продукции – 8413.50.000 (шестеренные насосы для гидравлических систем).
| Параметр | Значение |
|---|
| Диапазон габаритных размеров (Д×Ш×В), мм | ≈320×240×210 |
| Масса (усредненная), кг | 18.5 |
| Код ТН ВЭД | 8413.50.000 |
Инженер-гидравлик спрашивает коллегу: «Что общего между Насосом НШ 71А-3 (ANTEY) и опытным механиком?» – «Оба работают без лишнего шума, имеют внушительный ресурс и всегда под давлением!»
Технические характеристики
Ключевые эксплуатационные параметры определяют сферу применения и надежность Насоса НШ 71А-3 (ANTEY). При подборе необходимо учитывать как номинальные, так и пиковые значения.
| Параметр | Ед. изм. | Значение |
|---|
| Рабочий объем (геометрическая производительность) | см³ | 71 |
| Номинальное рабочее давление | МПа (кгс/см²) | 16 (160) |
| Максимальное кратковременное давление | МПа (кгс/см²) | 21 (210) |
| Предельное пиковое давление | МПа (кгс/см²) | 25 (250) |
| Максимальная частота вращения | мин⁻¹ | 2400 |
| Минимальная рекомендованная частота вращения | мин⁻¹ | 500 |
| Диапазон рабочих температур рабочей среды | °C | -40 … +80 |
| Тип рабочей среды (рекомендованный) | - | Гидравлические минеральные масла классов вязкости ISO VG 32, 46, 68 |
| Основной тип присоединения (вал) | мм | Ø28 со шлицами |
Принцип работы и конструктивные особенности
Насос НШ 71А-3 (ANTEY) функционирует по классическому принципу внешнего зацепления шестерен. Вращение ведущей шестерни передается ведомой, при этом в зоне входа зубьев создается разрежение, обеспечивающее всасывание рабочей жидкости. Масло переносится во впадинах между зубьями по окружности корпуса к нагнетательной полости. Конструкция исполнения «А» включает монолитный блок подшипников скольжения, который более равномерно распределяет радиальные нагрузки, увеличивая ресурс пары трения «шестерня-корпус». Это критически важно для сохранения стабильной производительности и давления в условиях вибрации и ударных нагрузок, характерных для строительной и сельхозтехники.
Преимущества и особенности эксплуатации
Выбор Насоса НШ 71А-3 (ANTEY) для модернизации или ремонта гидросистемы предоставляет пользователю ряд ключевых выгод:
- Увеличенный ресурс работы. Использование улучшенной термообработки зубьев шестерен и коррозионностойкого покрытия корпуса позволяет агрегату уверенно отрабатывать не менее 5000 моточасов даже в условиях повышенной загрязненности масла.
- Снижение эксплуатационных простоев оборудования. Унифицированное присоединение и габариты позволяют производить быструю замену без серьезных доработок гидростанции или насосной группы.
- Стабильность давления в широком диапазоне частот вращения. Конструкция обеспечивает минимальные пульсации потока, что положительно сказывается на точности работы гидроцилиндров и гидромоторов.
- Совместимость с типовыми отечественными и импортными гидросистемами. Насос НШ 71А-3 является прямым аналогом многих распространенных моделей, что упрощает подбор и сокращает сроки поставки.
- Адаптивность к сложным условиям. Широкий температурный диапазон допускает работу в неотапливаемых помещениях и на открытых площадках в большинстве регионов России.
Температурный режим работы и срок службы
Насос НШ 71А-3 (ANTEY) сертифицирован для работы в диапазоне температур окружающей среды и рабочей жидкости от -40°C до +80°C. Для запуска при отрицательных температурах рекомендуется использование масел низкотемпературных серий. Ресурс в 5000-7000 моточасов достигается при соблюдении трех основных условий: использование масла рекомендованного класса чистоты (не ниже -/18/15 по ISO 4406), своевременное обслуживание системы фильтрации и работа в пределах номинального давления. Превышение давления, особенно длительное, ведет к ускоренному износу подшипников скольжения и торцевых уплотнений.
Область применения и типовое оборудование
Данный шестеренный насос широко применяется в качестве силового агрегата в гидравлических системах мобильной и стационарной техники. Типичные области использования:
- Сельскохозяйственная техника: тракторы («Кировец», «Беларус»), зерноуборочные комбайны, кормораздатчики.
- Строительно-дорожная и карьерная техника: одноковшовые экскаваторы, фронтальные погрузчики, бульдозеры, асфальтоукладчики, карьерные самосвалы (БелАЗ, МоАЗ).
- Промышленное оборудование: прессовое и кузнечное оборудование, станки с гидроприводом, лесопромышленные комплексы.
- Коммунальная техника.
Насос НШ 71А-3 часто используется для комплектации новых гидростанций или замены вышедших из строя агрегатов в рамках сервисного обслуживания.
Состав ремкомплекта и часто заменяемые детали
Для проведения капитального ремонта Насоса НШ 71А-3 (ANTEY) используется специализированный ремкомплект. Наиболее подвержены износу следующие компоненты:
| Наименование детали | Причина и условия износа |
|---|
| Уплотнения вала (сальники) | Потеря эластичности из-за термоциклирования, абразивный износ при загрязнении масла. |
| Торцевые уплотнительные прокладки | «Просадка» материала под постоянным давлением, приводящая к внешним утечкам. |
| Подшипники скольжения (втулки) | Естественный износ от работы в режиме граничного трения, ускоренный при недостаточной смазке или перекосе вала. |
| Ведущая и ведомая шестерни | Абразивный износ рабочих поверхностей зубьев при плохой фильтрации масла, усталостное выкрашивание при циклических пиковых нагрузках. |
| Набор уплотнительных колец (O-ring) | Старение резины, химическая несовместимость с некоторыми типами рабочих жидкостей. |
Типичные ошибки при подборе насоса
Некорректный выбор модели может привести к снижению производительности гидросистемы или преждевременному отказу. Самые распространенные ошибки:
- Подбор исключительно по присоединительным размерам (валу, фланцу) без учета требуемого рабочего объема (71 см³) и давления в системе. Это может привести к недозаправке или перегреву.
- Игнорирование температурного диапазона. Установка насоса, не предназначенного для зимней эксплуатации, в технику, работающую на открытом воздухе.
- Несоответствие типа рабочей среды. Попытка использовать насос, рассчитанный на минеральные масла, с другими жидкостями (например, на водной основе) без консультации с производителем.
- Неучет требуемой производительности (расхода). Рабочий объем в 71 см³ определяет теоретическую подачу насоса, которая должна соответствовать потребностям потребителей (гидроцилиндров, моторов).
Условное обозначение модели (расшифровка индекса)
НШ71А-3 (ANTEY):
Н – Насос.
Ш – Шестеренный (принцип действия).
71 – Рабочий объем, см³.
А – Конструктивное исполнение (серия с усиленными подшипниками скольжения).
3 – Модификация с улучшенными прочностными характеристиками корпуса.
ANTEY – Торговое наименование серии, соответствующее стандартам качества.
Габаритные и присоединительные размеры
Для точного определения монтажной совместимости Насоса НШ 71А-3 (ANTEY) с существующим оборудованием необходимо сверяться с чертежом габаритных и присоединительных размеров.

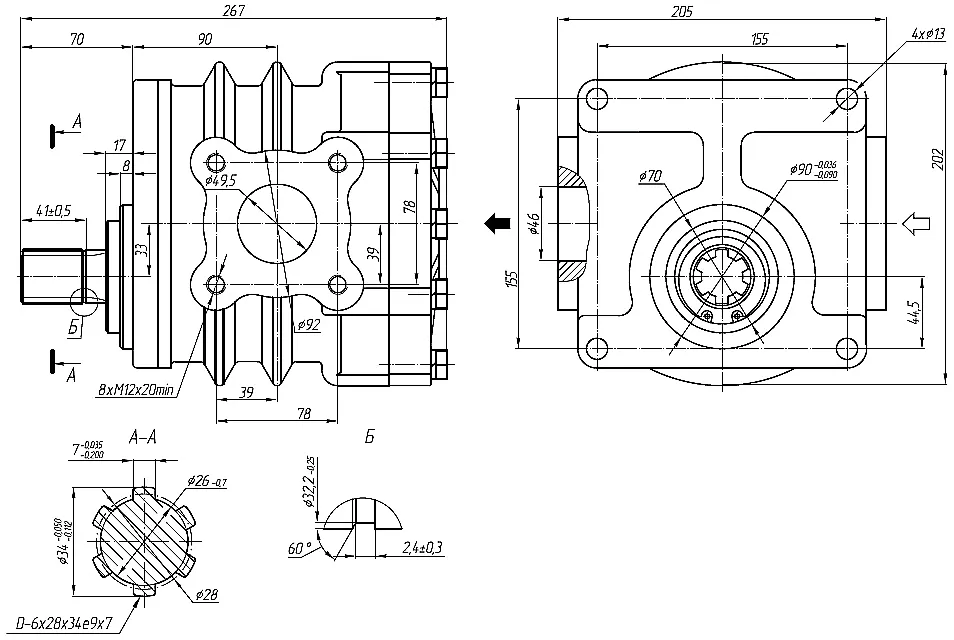

Чертеж общего вида Насоса НШ 71А-3 (ANTEY) с основными габаритными размерами.
Схема подключения Насоса НШ 71А-3 (ANTEY): расположение всасывающего (S), нагнетательного (P) и дренажного (T) портов.
Ключевые присоединительные параметры: диаметр вала со шлицами – 28 мм, межосевое расстояние монтажных отверстий на фланце – стандартное для серии НШ, резьба гидропортов – трубная. Перед заказом рекомендуется уточнить схему подключения у инженеров компании.
Варианты комплектации и примеры заказа
Поставка Насоса НШ 71А-3 (ANTEY) осуществляется в базовой комплектации (насосный агрегат). По запросу возможна комплектация монтажным комплектом (фланец, шпонка, крепеж). Примеры оформления заказа:
- Базовая поставка: Насос НШ 71А-3 (ANTEY), артикул НШ71А-3-00. Применяется для прямой замены вышедшего из строя аналога в гидросистеме экскаватора.
- Поставка с ремкомплектом: Насос НШ 71А-3 (ANTEY) + ремкомплект РК-НШ71А. Оптимально для сервисных центров, осуществляющих плановое ТО парка техники.
- Модификация для высокооборотных применений: Для систем, требующих работы на частотах, близких к максимальным (2000-2400 об/мин), рекомендуется согласовать применение специальных уплотнений.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать насос НШ 71А-3 по давлению и расходу для модернизации гидросистемы?
Ключевыми параметрами являются номинальное давление (16 МПа) и рабочий объем (71 см³). Расход (л/мин) рассчитывается как произведение рабочего объема (0.071 л) на частоту вращения вала (об/мин). Необходимо убедиться, что пиковое давление в системе не превышает 25 МПа, а требуемый расход обеспечивается в диапазоне рабочих частот от 500 до 2400 об/мин. Тип подключения (фланец, вал) должен соответствовать приводу.
Какие сроки поставки насоса НШ 71А-3 (ANTEY) по России и есть ли он на складе?
Насос НШ 71А-3 (ANTEY) от бренда ГИДРАВЛИК, как правило, доступен на центральном складе. Стандартные сроки поставки в регионы РФ (Москва, СПб, Екатеринбург, Новосибирск и др.) составляют 3-7 рабочих дней в зависимости от удаленности. В страны СНГ (Казахстан, Беларусь) – 7-14 дней. Точную информацию о наличии и сроках можно уточнить по телефону или через форму заказа на сайте.
Как условия эксплуатации (мороз, пыль) влияют на ресурс насоса и что важно предусмотреть?
Для работы при температурах ниже -20°C необходимо заливать гидравлическое масло низкотемпературной серии (например, ISO VG 32). Перед первым зимним запуском рекомендуется прогреть масло в баке. В пыльных условиях критически важна регулярная замена фильтров тонкой очистки (рекомендуемая тонкость фильтрации не ниже 25 мкм) и контроль уровня загрязненности масла по ISO 4406. Сам насос имеет степень защиты, допускающую работу в запыленной среде, но качество рабочей жидкости – ключевой фактор.
Насос НШ 71А-3 (ANTEY) совместим с импортными аналогами? Можно ли его установить вместо старой модели?
Да, Насос НШ 71А-3 (ANTEY) является прямым отечественным аналогом многих распространенных шестеренных насосов с рабочим объемом около 71 см³ и номинальным давлением 16-20 МПа. Он соответствует стандартным посадочным местам и присоединительным размерам. Для гарантированной совместимости, особенно по характеристикам вала и фланца, предоставьте техническую документацию на заменяемый узел или его фото/маркировку. Специалисты компании ГИДРАВЛИКА проведут бесплатный подбор аналога.
Заключение
Насос НШ 71А-3 (ANTEY) от бренда ГИДРАВЛИК — это проверенное решение для надежного функционирования гидравлических систем в условиях российских эксплуатационных реалий. Оптимальное сочетание рабочего объема, давления и конструктивной прочности делает его универсальным выбором для сельского хозяйства, строительства и промышленности. Компания «ГИДРАВЛИКА», как официальный поставщик, обеспечивает полный цикл сопровождения: от технической консультации по подбору аналога до оперативной доставки по всей территории России и в страны СНГ. Для получения детальных технических условий или оформления заявки свяжитесь с нашими инженерами через сайт https://777-gidra.ru или по телефону.
