Высокопроизводительный шестеренный насос НШ 6Г3 является ключевым компонентом для обеспечения работоспособности гидравлических систем мобильной техники и сельскохозяйственных агрегатов. Агрегат предназначен для создания стабильного потока рабочей жидкости и поддержания необходимого давления в контурах управления, подъема и поворота навесного оборудования. Надежная конструкция насоса НШ 6Г3 гарантирует продолжительный ресурс работы даже в условиях интенсивных вибрационных и ударных нагрузок.
Оборудование и система применения
Насос НШ 6Г3 находит свое применение в широком спектре технических средств. Он успешно используется в гидравлических системах тракторов марки МТЗ и «Кировец» (К-700), в экскаваторах ЭО-2621, зерноуборочных комбайнах «Дон», автомобильных кранах КС-55713, а также в различной дорожно-строительной и коммунальной технике. Область применения включает в себя системы, где требуется стабильная работа при переменных нагрузках и в условиях возможного загрязнения рабочей среды.
Весовые и габаритные параметры
Масса насосного агрегата не превышает 1,45 кг, что упрощает процедуры его монтажа и замены при проведении сервисного обслуживания. Габаритные размеры устройства обеспечивают его легкую интеграцию в ограниченные пространства гидравлических отсеков. Стандартизированные присоединительные размеры фланца соответствуют нормам ГОСТ 12448-80, минимизируя сложности при установке на штатные места. Код ТН ВЭД для таможенного оформления: 8413.50.000.0.
| Параметр | Значение |
|---|
| Масса, кг, не более | 1,45 |
| Длина (L), мм | 120 |
| Ширина (W), мм | 85 |
| Высота (H), мм | 95 |
| Код ТН ВЭД | 8413.50.000.0 |
Инженер спрашивает у шестеренного насоса НШ 6Г3: «Почему ты такой надежный?» Насос отвечает: «У меня рабочий объем 6,3 куб.см и давление 16 МПа – мне некогда ломаться, нужно работать!».

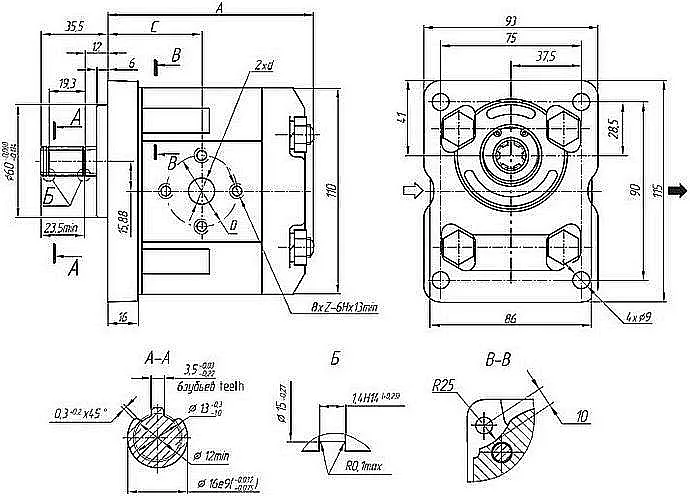

Чертеж насоса НШ 6Г3 с габаритными и посадочными размерами для составления монтажной схемы.
Основные технические характеристики агрегата
Технические параметры насоса НШ 6Г3 обеспечивают его эффективную работу в составе гидравлической станции или насосной группы. Конструкция рассчитана на продолжительный срок службы при соблюдении регламентированных условий эксплуатации.
| Параметр | Значение |
|---|
| Рабочий объем, см³ (± 3%) | 6,3 |
| Направление вращения вала | Правое |
| Номинальное рабочее давление, МПа | 16 |
| Номинальная частота вращения, об/мин | 2400 |
| Номинальная объемная подача, л/мин | 16,3 |
| Коэффициент подачи, не менее | 0,9 |
| Потребляемая мощность, кВт, не более | 6,8 |
| Давление на входе, мин. / макс., МПа | 0,018 / 0,15 |
| Диапазон температур рабочей среды, °C | -50...+60 |
| Номинальная вязкость рабочей жидкости, мм²/с | 55...70 |
Схема подключения насоса НШ 6Г3 в типовую гидравлическую систему с обозначением всасывающей и напорной линии.
Преимущества и особенности эксплуатации
- Высокая надежность и увеличение ресурса гидросистемы за счет применения износостойких легированных сталей в паре шестерен.
- Уменьшение простоев техники благодаря стабильной работе насоса НШ 6Г3 в широком температурном диапазоне от -50°С до +60°С.
- Удобство монтажа и обслуживания, обеспеченное стандартными фланцевыми присоединительными размерами и продуманной конструкцией корпуса.
- Стабильность давления и расхода рабочей жидкости, что критически важно для точного управления гидроцилиндрами и гидромоторами.
- Полная совместимость с типовыми гидравлическими системами отечественной сельскохозяйственной, строительной и коммунальной техники.
Принцип функционирования в гидравлической системе
Принцип работы шестеренного насоса НШ 6Г3 основан на создании потока жидкости за счет вращения двух находящихся в зацеплении шестерен, размещенных в герметичном корпусе. Приводной вал передает вращение на ведущую шестерню, которая, в свою очередь, приводит в движение ведомую. В зоне выхода зубьев из зацепления создается разрежение, благодаря чему рабочая жидкость (гидравлическое масло) всасывается через входной канал. Масло переносится во впадинах между зубьями по периметру корпуса к напорной полости, где при вхождении зубьев в зацепление вытесняется в выходную магистраль, создавая требуемое давление. Герметичность камер обеспечивается прецизионными зазорами и уплотнительными элементами.
Температурные условия и ресурс работы
Насос НШ 6Г3 рассчитан на эксплуатацию в тяжелых климатических условиях при температуре окружающей среды от -50°C до +60°C. Ресурс агрегата до капитального ремонта при работе на рекомендованной жидкости (вязкостью 55-70 мм²/с) и с установленным фильтром тонкой очистки составляет не менее 10 000 моточасов. На продолжительность срока службы напрямую влияют качество применяемого масла, своевременность его замены и состояние системы фильтрации гидростанции. Регулярное сервисное обслуживание, включающее контроль состояния уплотнений и уровня шума, позволяет продлить ресурс работы насоса НШ 6Г3.
Эффективная работа насоса НШ 6Г3 также зависит от соблюдения требований к давлению на входе, которое должно находиться в пределах от 0,018 до 0,15 МПа для предотвращения кавитации. Для шестеренного насоса НШ характерны высокие пусковые характеристики даже при отрицательных температурах, благодаря чему снижается нагрузка на привод.
Маркировка и комплектация для заказа
Условное обозначение модели расшифровывается следующим образом: Н – насос, Ш – шестеренного типа, цифра 6 указывает на номинальный рабочий объем 6,3 см³, буква Г – модификация для гидравлических систем, 3 – порядковый номер исполнения. Стандартное обозначение по ГОСТ 13825-81 – НШ-6Г-3. В каталоге компании ГИДРАВЛИКА данная модель также может иметь внутренний артикул NSH6G3-777.
При заказе необходимо четко указывать требуемые параметры. Например:
- Базовый вариант: Насос НШ 6Г3 с правым вращением вала, с паспортом и полным комплектом уплотнений.
- Для специфичных задач: Насос НШ 6Г3-Л с левым направлением вращения приводного вала.
- Сервисный пакет: Насос НШ 6Г3 в сборе с ремкомплектом, включающим основные уплотнительные элементы для будущего обслуживания.
Типичные ошибки при подборе агрегата
- Выбор насоса только по типу присоединительной резьбы или фланца без учета требуемой производительности (подачи) и рабочего давления в системе.
- Игнорирование температурного диапазона работы, что приводит к преждевременному износу или отказу при эксплуатации в условиях крайнего севера или жаркого климата.
- Использование рабочей среды, вязкость которой не соответствует рекомендованному диапазону 55-70 мм²/с, что напрямую влияет на коэффициент подачи и ресурс насоса НШ 6Г3.
- Пренебрежение требованиями к давлению на всасывании, вызывающее кавитацию, повышенный шум и разрушение внутренних поверхностей.
Перечень часто заменяемых компонентов
В процессе эксплуатации насоса НШ 6Г3 наиболее подвержены износу определенные элементы, которые входят в стандартный ремкомплект. Своевременная их замена в рамках технического обслуживания предотвращает серьезные поломки.
| Наименование компонента | Признаки износа / Условия замены |
|---|
| Уплотнительные манжеты вала | Появление течи масла по валу, особенно при пиковых давлениях. |
| Уплотнительные кольца (О-rings) | Наличие подтеканий в зоне фланцевых или резьбовых соединений. |
| Подшипники качения | Повышенный шум, гул или вибрация во время работы насоса. |
| Пара шестерен (ведущая/ведомая) | Падение производительности (подачи) более чем на 10-15% от номинала, повышенный радиальный зазор. |
| Сальниковая набивка (при наличии) | Постоянное просачивание рабочей жидкости, не устраняемое подтяжкой. |
Основная причина износа шестерен и подшипников – работа на загрязненном масле без должной фильтрации. Ресурс насоса НШ 6Г3 существенно возрастает при использовании фильтров тонкой очистки с рекомендуемой степенью фильтрации.
Выбор надежного поставщика гидравлического оборудования – ключевой фактор стабильной работы вашей техники. Компания ГИДРАВЛИКА поставляет оригинальные насосы НШ 6Г3 от бренда ГИДРАВЛИК по всей территории России и стран СНГ. Обеспечиваем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Наши инженеры готовы провести бесплатную техническую консультацию и помочь с подбором аналога под параметры вашей системы.
Для оформления заказа или получения подробной информации свяжитесь с нами через раздел Контакты или оставьте заявку на сайте.
