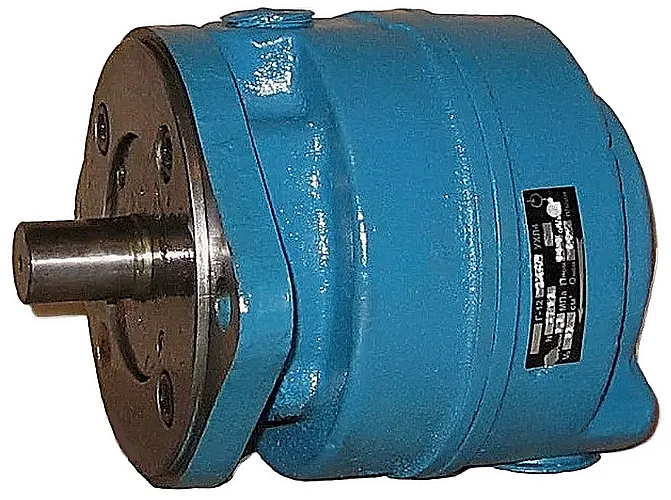

Насос пластинчатый Г12-24М представляет собой промышленный гидравлический насос с фиксированным рабочим объемом, предназначенный для создания и поддержания стабильного потока рабочей жидкости в гидравлических системах различного оборудования. Основная функция данного агрегата – обеспечение циркуляции минерального масла в контурах станков, прессов и другой техники с требуемым давлением и производительностью. Насос пластинчатый Г12-24М характеризуется высокой надежностью, оптимальными габаритами и совместимостью с типовыми гидросистемами.
Габаритные параметры и код ТН ВЭД
Устройство относится ко 2-му габариту согласно ГОСТ 13825-84, что делает его компактным и удобным для монтажа. Вес насоса составляет 20 кг, что облегчает его интеграцию в существующие системы. Код ТН ВЭД для данной продукции: 8413.60.000, что соответствует классификации насосов для жидкостей.
| Параметр |
Значение |
| Масса, кг |
20 |
| Габаритный размер (серия) |
2-й габарит по ГОСТ 13825-84 |
| Код ТН ВЭД |
8413.60.000 |
– Инженер спрашивает у насоса пластинчатого Г12-24М: "Почему ты такой стабильный?" Насос отвечает: "Потому что мои пластины всегда на своем месте, в отличие от некоторых сотрудников!"
Технические характеристики насоса Г12-24М
| Параметр |
Значение |
| Рабочий объем, см³ |
80 |
| Номинальная производительность, л/мин |
70 |
| Номинальное давление, МПа |
6,3 |
| Максимальное давление, МПа |
7 |
| Номинальная мощность, кВт |
8,8 |
| Максимальная частота вращения, об/мин |
1500 |
| Номинальная частота вращения, об/мин |
960 |
| Тип рабочей среды |
Минеральные масла вязкостью 17-400 сСт |
| Присоединительные размеры |
Стандартные, фланцевые/резьбовые по ГОСТ |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого Г12-24М для модернизации или ремонта гидросистемы предоставляет ряд эксплуатационных преимуществ:
- Снижение простоев оборудования. Высокая надежность конструкции и стабильность выходных параметров минимизируют незапланированные остановки.
- Увеличение ресурса работы. Использование износостойких материалов и точная обработка деталей обеспечивают длительный срок службы как самого насоса, так и всей гидросистемы.
- Удобство монтажа и обслуживания. Унифицированные присоединительные размеры и доступность ремкомплектов упрощают установку и сервисное обслуживание.
- Стабильность давления и расхода. Конструкция распределителя эффективно снижает пульсации, обеспечивая плавную работу исполнительных механизмов.
- Широкая совместимость. Насос пластинчатый Г12-24М легко интегрируется в большинство типовых промышленных гидросистем и насосных групп.
Принцип работы в гидравлическом контуре
Насос пластинчатый Г12-24М функционирует за счет вращения ротора, в пазах которого свободно перемещаются пластины. При вращении вала пластины под действием центробежной силы прижимаются к внутренней поверхности статора, образуя изолированные камеры. Эти камеры, перемещаясь от зоны всасывания к зоне нагнетания, увеличиваются и уменьшаются в объеме, создавая разрежение на входе и нагнетая жидкость под давлением на выходе. Рабочая среда (минеральное масло) поступает из бака гидростанции, проходит через насос и далее под давлением подается к гидроцилиндрам или гидромоторам. Ключевую роль в равномерности потока играет профиль статора и конструкция распределительного устройства.
Температурный режим и ресурс работы
Эксплуатация насоса пластинчатого Г12-24М допускается при температуре рабочей жидкости в диапазоне от +10°C до +50°C. Окружающая среда должна находиться в пределах от 0°C до 50°C при климатическом исполнении УХЛ4. Агрегат рассчитан на длительную непрерывную работу, а также на циклические режимы с частыми пусками и остановами. Срок службы, превышающий 5000 часов, достигается при соблюдении нескольких условий: использование масла рекомендуемой вязкости и чистоты, своевременная замена фильтров, поддержание давления в пределах номинального и отсутствие кавитации. Качественная фильтрация масла – критически важный фактор для ресурса пластин и подшипников.
Область применения и типовое оборудование
Насос пластинчатый Г12-24М находит широкое применение в различных отраслях промышленности и сервиса. Он используется как источник давления в гидравлических системах:
- Металлорежущие и деревообрабатывающие станки (токарные, фрезерные, шлифовальные).
- Прессовое оборудование (гидравлические прессы, штамповочные машины).
- Подъемно-транспортная техника (гидравлические подъемники, краны, погрузчики).
- Сельскохозяйственные и лесозаготовительные машины (комбайны, трелевочники).
- Промышленные гидростанции и насосные группы стационарного типа.
Типичные запчасти для ремонта и обслуживания
Для поддержания работоспособности насоса пластинчатого Г12-24М рекомендуем иметь в наличии следующий комплект запасных частей:
| Наименование запчасти |
Функция |
Причина и условия износа |
| Комплект пластин (лопаток) |
Основной рабочий элемент, создающий камеры |
Абразивный износ при загрязнении масла, усталостные трещины |
| Уплотнительные манжеты вала |
Герметизация вала, предотвращение утечек |
Потеря эластичности от высоких температур, истирание |
| Распределительный диск |
Направление потока жидкости между камерами |
Износ контактных поверхностей от трения и кавитации |
| Комплект пружин |
Прижим пластин к статору |
Ослабление из-за усталости металла при циклических нагрузках |
| Подшипники ротора |
Обеспечение вращения вала |
Выработка от высоких радиальных нагрузок и вибраций |
Типичные ошибки при подборе насоса
- Ориентация только на присоединительные размеры (резьбу или фланец) без учета необходимого рабочего давления и расхода жидкости в системе.
- Игнорирование температурного диапазона эксплуатации, что может привести к перегреву, заклиниванию или повышенному износу.
- Использование рабочей среды, не соответствующей рекомендованному типу и вязкости (например, жидкости на водной основе или синтетические масла без учета совместимости).
- Пренебрежение требованием к чистоте масла и качеству фильтрации, что существенно снижает ресурс пластинчатого насоса.
Расшифровка условного обозначения модели
Индекс Г12-24М структурирован следующим образом: Г – тип изделия (гидравлический насос); 12 – номер серии, определяющий габарит и базовую конструкцию; 24 – модификация внутри серии, указывающая на конкретные параметры производительности и давления; М – признак модернизированного исполнения, которое может включать улучшенные материалы уплотнений или конструктивные доработки для повышения надежности.
Габаритные и присоединительные размеры
Чертеж насоса пластинчатого Г12-24М с указанием всех конструктивных размеров. Используйте данное изображение для проверки совместимости по посадочным местам, межосевым расстояниям и типу подключения (фланец, резьба) с вашим существующим оборудованием или проектируемой гидростанцией.
Варианты заказа насоса Г12-24М
Для оформления заказа вы можете выбрать одну из следующих типовых конфигураций:
1. Базовая модель. Насос пластинчатый Г12-24М с правосторонним вращением вала (вид со стороны привода), номинальным давлением 6,3 МПа и производительностью 70 л/мин. Обозначение для заказа: Г12-24М.
2. Модель с левым вращением. Модификация, предназначенная для специальных схем гидропривода, где требуется обратное направление потока. Обозначение для заказа: Г12-24М-Л.
3. Модель в комплекте с адаптером. Вариант поставки, включающий переходной фланец или плиту для упрощения монтажа на нестандартные поверхности. Обозначение для заказа: Г12-24М-А.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать модификацию насоса пластинчатого Г12-24М, исходя из параметров моей системы (давление, расход, тип подключения)?
Ответ: Для корректного подбора необходимо знать три ключевых параметра: требуемое рабочее давление (не более 7 МПа), необходимый расход жидкости (до 70 л/мин при 960 об/мин) и тип присоединения (стандартный фланец или резьба). Наши инженеры помогут выбрать базовую модель или специальную версию, например, с левым вращением.
Вопрос: Каковы сроки поставки насоса пластинчатого Г12-24М в регионы России и СНГ, есть ли он в наличии?
Ответ: Основные модели насоса Г12-24М обычно присутствуют на складе. Доставка в крупные города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск) занимает 2-4 рабочих дня. В отдаленные регионы России и страны СНГ сроки рассчитываются индивидуально, но, как правило, не превышают 7-14 дней.
Вопрос: Каковы допустимые условия эксплуатации насоса, например, при низких температурах, на открытой площадке или в запыленном цеху?
Ответ: Насос пластинчатый Г12-24М рассчитан на работу в закрытых помещениях при температуре окружающего воздуха от 0°C. Для работы в мороз необходима предварительная подготовка системы и использование масел с соответствующими низкотемпературными свойствами. Установка на открытой площадке требует защиты от прямых осадков. Работа в пыльных условиях допустима при условии защиты зоны всасывания и соблюдения интервалов замены фильтров масла.
Вопрос: Совместим ли насос пластинчатый Г12-24М с моим устаревшим оборудованием и можно ли его использовать как аналог другого насоса?
Ответ: Благодаря стандартным присоединительным размерам 2-го габарита, насос Г12-24М часто является прямым аналогом для многих устаревших моделей пластинчатых насосов, например, серии НПл. Для точного определения совместимости необходима проверка по габаритным и присоединительным размерам, а также по характеристикам давления и расхода. Наши специалисты готовы выполнить бесплатный подбор аналога по вашим техническим условиям.
Насос пластинчатый Г12-24М производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы гарантируем оригинальное качество продукции, соответствующее техническим условиям, и предоставляем полную техническую поддержку на этапах подбора, монтажа и сервисного обслуживания. Осуществляем оперативные поставки во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и многие другие города. Для консультации, уточнения характеристик или оформления заказа на насос пластинчатый Г12-24М свяжитесь с нашими специалистами через сайт 777-gidra.ru или воспользуйтесь формой обратной связи.
