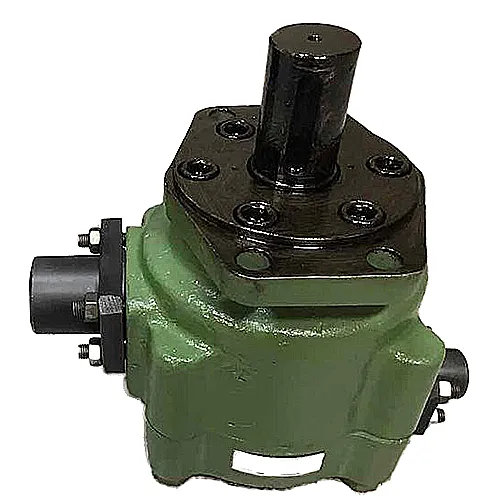

Описание и назначение гидронасоса Г12-25АМ
Насос пластинчатый Г12-25АМ представляет собой нерегулируемый агрегат объемного типа, предназначенный для создания устойчивого потока рабочей жидкости в гидравлических системах промышленного оборудования. Основная функция данного изделия заключается в преобразовании механической энергии вращения вала в энергию потока гидравлического масла под давлением.
Он применяется в качестве силового узла в гидроприводах металлорежущих станков, прессового, деревообрабатывающего и упаковочного оборудования, а также в ряде мобильных гидросистем. Насос пластинчатый Г12-25АМ обеспечивает стабильную работу контуров с номинальным давлением до 6,3 МПа, что делает его универсальным решением для многих производственных задач.
Основные параметры: вес, габариты, код ТН ВЭД
Агрегат отличается компактными размерами, облегчающими его интеграцию в существующие гидравлические схемы. Масса устройства составляет около 20 кг, что упрощает транспортировку и монтажные работы. Для корректного подбора и таможенного оформления используется единый Код ТН ВЭД 8413.50.000.0, классифицирующий данный тип оборудования.
| Параметр | Значение |
|---|
| Приблизительные габариты (Д×Ш×В), мм | 300 × 250 × 200 |
| Масса (нетто), кг | 20 |
| Код ТН ВЭД | 8413.50.000.0 |
Чертеж с габаритными и присоединительными размерами насоса Г12-25АМ для проверки совместимости.
Инженер говорит механику: «Мне нужен насос пластинчатый Г12-25АМ – он создает давление, при котором даже оправдания начальству не работают!»
Технические характеристики пластинчатого насоса
| Параметр | Значение |
|---|
| Рабочее давление номинальное, МПа (бар) | 6,3 (63) |
| Рабочее давление максимальное, МПа (бар) | 7,0 (70) |
| Тип рабочей среды (масло) | Минеральные гидравлические масла |
| Диапазон кинематической вязкости, мм²/с | 17 – 400 |
| Рекомендуемая тонкость фильтрации, мкм | не грубее 25 |
| Рабочий объем, см³ | 125 |
| Частота вращения вала, об/мин | 600 – 960 |
| Подача номинальная (при 960 об/мин), л/мин | 110,4 |
| Потребляемая мощность, кВт | ~13,4 |
| Общий коэффициент полезного действия (КПД), % | не менее 85 |
| Присоединительные размеры (резьба, фланец) | По ГОСТ 12448-80 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого Г12-25АМ для модернизации или ремонта гидравлической системы предоставляет пользователю ряд существенных выгод.
Снижение эксплуатационных рисков и простоев. Высокая надежность конструкции и использование качественных материалов обеспечивают длительный межсервисный интервал. Это напрямую влияет на сокращение незапланированных остановок технологического оборудования.
Увеличение общего ресурса гидросистемы. Плавная, практически безударная подача жидкости минимизирует гидравлические удары в контуре, снижая нагрузку на другие компоненты: клапаны, гидроцилиндры, трубопроводы.
Удобство монтажа и обслуживания. Стандартизированные присоединительные размеры и относительно небольшой вес позволяют производить замену насосной группы или установку нового агрегата без серьезной переделки станины или рамы оборудования.
Стабильность давления в широком диапазоне оборотов. Агрегат сохраняет рабочие характеристики даже при снижении частоты вращения до 600 об/мин, что важно для систем с регулируемым приводом или при работе в режиме частичной нагрузки.
Широкая совместимость с типовыми гидросистемами. Данный насос пластинчатый Г12-25АМ спроектирован для работы с распространенными сортами минеральных масел и в типовом диапазоне давлений, что упрощает его интеграцию и подбор рабочих жидкостей.
Принцип работы в составе гидравлической системы
Рабочий цикл агрегата основан на изменении объема камер, образованных пластинами, ротором и статором. Вал насоса, получая вращение от электродвигателя или ДВС, приводит во вращение ротор с размещенными в его пазах подвижными пластинами.
Под действием центробежной силы и давления жидкости в распределительной камере пластины прижимаются к внутренней поверхности эксцентрично расположенного статора. При вращении объем полости между двумя соседними пластинами увеличивается на участке всасывания, создавая разрежение и затягивая рабочую жидкость из гидробака через всасывающий патрубок.
При дальнейшем движении объем этой полости уменьшается, происходит сжатие масла и его вытеснение в нагнетательную магистраль системы. Таким образом, насос пластинчатый Г12-25АМ обеспечивает непрерывный и равномерный поток, столь важный для точности работы многих промышленных механизмов.
Температурный режим работы и ресурс
Для обеспечения заявленного срока службы, который при корректной эксплуатации превышает 15 000 моточасов, необходимо соблюдать регламентированные производителем условия. Допустимый температурный диапазон окружающей среды составляет от -20°C до +55°C.
Важным условием для запуска и длительной работы является температура самой рабочей жидкости. Несмотря на возможность хранения при низких температурах, пуск агрегата допускается только при прогреве масла до +10°C и выше. Это обеспечивает необходимую смазку трущихся пар и предотвращает сухое трение в начальный момент работы.
Ключевыми факторами, напрямую влияющими на ресурс насоса пластинчатого Г12-25АМ, являются чистота рабочей жидкости (обеспечивается фильтрацией тонкостью не грубее 25 мкм) и поддержание давления в линии всасывания в пределах 0,08 – 0,12 МПа. Несоблюдение этих параметров ведет к ускоренному износу пластин и ротора, кавитации и потере производительности.
Области применения и типы оборудования
Данная модель насоса широко востребована в различных отраслях промышленности благодаря своей надежности и универсальности. Основные сферы применения включают:
Металлообработка: гидроприводы токарных, фрезерных, шлифовальных, сверлильных станков.
Прессовое оборудование: штамповочные, ковочные, гибочные прессы, где требуется создание значительного усилия.
Деревообрабатывающая промышленность: линии раскроя, фрезерные и шлифовальные станки по дереву.
Производство упаковки: гидравлические системы упаковочных машин и автоматических линий.
Сервис и ремонт: используется для комплектации самостоятельных гидравлических станций (гидростанций), применяемых для испытаний, опрессовки или в качестве силового модуля в ремонтных цехах.
Типовое применение насоса пластинчатого Г12-25АМ – это замена выработавшего ресурш агрегата на станках советского и российского производства (например, 16К20), а также комплектация нового оборудования.
Состав ремкомплекта и типовые запчасти
Для проведения планового или аварийного ремонта узла рекомендуется использовать оригинальные ремкомплекты. Типовой комплект для восстановления работоспособности включает наиболее подверженные износу элементы.
| Наименование запчасти | Причина возможного выхода из строя |
|---|
| Комплект пластин (лопаток) | Естественный износ от трения о статор, работа на загрязненном масле или при повышенных нагрузках. |
| Уплотнительные кольца и манжеты вала | Потеря эластичности из-за температуры, старения материала или неподходящего типа масла; утечки жидкости. |
| Распределительные диски (боковые крышки) | Износ рабочих поверхностей от абразивных частиц в масле, нарушение плоскостности. |
| Пружины прижима пластин | Усталость металла после длительной цикличной нагрузки, потеря упругости. |
| Подшипники ротора | Износ из-за радиальных нагрузок, попадание загрязнений в смазку. |
Типичные ошибки при подборе насоса
Некорректный выбор гидравлического насоса может привести к его быстрому выходу из строя или неэффективной работе всей системы.
Учет только присоединительных размеров. Подбор исключительно по совпадению фланца или резьбы без анализа требуемой производительности (л/мин) и рабочего давления (МПа).
Игнорирование вязкости и типа рабочей среды. Попытка использовать насос, рассчитанный на минеральное масло, с другими жидкостями (огнестойкие, синтетические) без проверки совместимости материалов.
Пренебрежение условиями всасывания. Не обеспечен требуемый подпор на входе (0,08–0,12 МПа), что приводит к кавитации, шуму и разрушению внутренних деталей.
Несоответствие фактической температуры эксплуатации. Установка агрегата в зоне с температурой, выходящей за рамки допустимого диапазона (+10...+55°C для масла, -20...+55°C для окружающей среды), особенно без учета прогрева при холодном пуске.
Отсутствие качественной фильтрации. Подключение насоса в систему без фильтра тонкостью очистки не менее 25 мкм, что многократно ускоряет абразивный износ.
Условное обозначение модели
Маркировка Г12-25АМ имеет четкую логику, позволяющую специалисту определить основные параметры изделия.
Г12-2 – указывает на базовую модель пластинчатого нерегулируемого насоса определенной серии.
5А – условное обозначение, соответствующее номинальной подаче в 100 л/мин (фактическая подача при номинальных оборотах достигает 110,4 л/мин).
М – литера, обозначающая модернизированное исполнение изделия, которое может включать улучшенные материалы уплотнений, конструктивные доработки для повышения надежности или КПД.
Габаритные и присоединительные размеры для интеграции
Перед заказом насоса пластинчатого Г12-25АМ критически важно сверить его монтажные и присоединительные размеры с параметрами установочного места на оборудовании. Это включает межосевое расстояние крепежных отверстий, тип и размер резьбы на напорном и всасывающем патрубках (обычно выполняются по ГОСТ 12448-80), вылет вала и размер его шпоночного паза для соединения с приводом.
Использование предоставленного габаритного чертежа позволяет инженеру или механику точно определить, потребуется ли адаптерная плита, переходники для трубопроводов или иные доработки для успешного монтажа. Наши специалисты всегда готовы помочь с анализом совместимости и подбором необходимых переходных элементов.
Примеры оформления заказа
Заказ на поставку насоса пластинчатого Г12-25АМ может быть сформирован под различные нужды.
Пример 1. Прямая замена. Для восстановления работоспособности станка модели 16К20 заказывается штатная комплектация: Насос Г12-25АМ в сборе, с крепежом и стандартными прокладками.
Пример 2. Комплектация новой гидростанции. При сборке насосной группы для испытательного стенда выбирается базовая модель Г12-25АМ, дополненная соответствующим фильтром тонкой очистки (25 мкм) и комплектом трубной арматуры для подключения.
Пример 3. Модернизация с изменением параметров. Если требуется агрегат с иными характеристиками (например, другим рабочим объемом или типом присоединения), наш инженерный отдел на основании предоставленных данных поможет подобрать ближайший аналог из линейки продукции бренда ГИДРАВЛИК.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать модификацию насоса по давлению и расходу для замены вышедшего из строя?
Ключевыми параметрами для подбора являются номинальное и максимальное давление в системе (в МПа или барах) и требуемый расход (в литрах в минуту). Для модели Г12-25АМ эти значения составляют 6,3 МПа и около 110 л/мин при 960 об/мин. Также необходимо знать тип и размер присоединения (резьба, фланец). Наши специалисты готовы помочь с подбором на основании данных вашей техники.
Каковы сроки поставки и доставки по России? Есть ли изделие в наличии на складе?
Актуальное наличие насоса пластинчатого Г12-25АМ и сроки отгрузки можно уточнить у менеджеров. Мы организуем оперативную доставку транспортными компаниями или собственной логистикой в любой регион РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ.
Насколько критично качество масла и чистота системы для данного насоса?
Это крайне важно. Производитель четко регламентирует требуемую тонкость фильтрации – не грубее 25 мкм. Использование некондиционного или загрязненного масла – основная причина преждевременного износа пластин и распределительных дисков, ведущего к падению давления и производительности.
Возможна ли замена насоса Г12-25АМ на другой аналог с близкими параметрами? Как проверить совместимость?
Да, возможна. Для корректного подбора аналога необходимы данные: номинальные давление и расход, тип и размеры подключения (вход/выход), частота вращения вала, а также габаритные ограничения. Мы можем предложить несколько вариантов совместимого оборудования от бренда ГИДРАВЛИК, взяв на себя проверку соответствия всех параметров.
Заключение
Насос пластинчатый Г12-25АМ от российского производителя ГИДРАВЛИК – это проверенное техническое решение для поддержания и модернизации гидравлических систем промышленного оборудования. Его надежность, стабильные характеристики и ремонтопригодность обеспечивают минимальные эксплуатационные расходы.
Компания ГИДРАВЛИКА, как официальный поставщик, гарантирует качество продукции, предоставляет полный комплект технической документации и обеспечивает сервисную поддержку. Мы поставляем оборудование по всей территории России и в страны СНГ, осуществляя оперативную доставку в любой регион. Наши инженеры готовы оказать бесплатную консультацию по подбору, совместимости и монтажу гидравлических компонентов.
Для заказа, уточнения характеристик или получения коммерческого предложения, пожалуйста, свяжитесь с нами через раздел Контакты или воспользуйтесь формой обратной связи на сайте.
