Описание и назначение

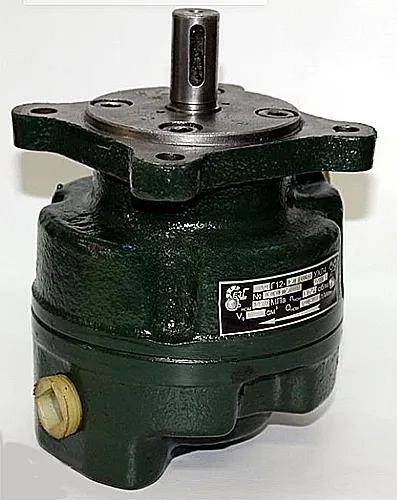

Насос пластинчатый Г12-32АМ является однопоточным гидравлическим насосом с нерегулируемой производительностью. Его ключевая функция заключается в создании стабильного импульсного потока рабочей жидкости, преимущественно минеральных масел, в гидравлических системах промышленного оборудования. Этот агрегат относится к первому габариту и служит надежным источником давления для приводов станков, прессов и других машин.
Переход на современный насос пластинчатый Г12-32АМ — это эффективное решение для обновления парка гидравлических систем, ранее использовавших модели типа НПл 16/6,3.
Вес, габариты и классификация
Конструкция насоса пластинчатого Г12-32АМ отличается рациональной компактностью, что упрощает его интеграцию в ограниченные пространства оборудования. Его масса составляет 8,2 килограмма. Изделие классифицируется согласно Коду ТН ВЭД 8413.50.900.0, описывающему прочие поршневые насосы.
| Параметр | Значение |
|---|
| Масса, кг | 8,2 |
| Длина, мм | 240 |
| Ширина, мм | 180 |
| Высота, мм | 150 |
| Код ТН ВЭД | 8413.50.900.0 |
Инженер обращается к механику: «Срочно нужна замена для нашего старого насоса!» Механик отвечает: «Не проблема, вот новый насос пластинчатый Г12-32АМ. Он как раз создан, чтобы закачивать жизнь в устаревшие системы». Юмор, построенный на теме замены, подчеркивает основное назначение изделия.
Технические характеристики насоса Г12-32АМ
Технические параметры определяют область применения и долговечность оборудования. Насос пластинчатый Г12-32АМ спроектирован для работы в стандартных промышленных условиях.
| Характеристика | Параметр | Значение |
|---|
| Давление, МПа | Номинальное на выходе | 6,3 |
| Максимальное на выходе | 7,0 |
| Разрежение на входе (мин./макс.) | 0,08 / 0,12 |
| Производительность | Номинальная подача, л/мин | 12,7 |
| Рабочий объем | См³ | 16 |
| Температурный режим | Рабочей жидкости, °С | +10...+50 |
| Окружающей среды, °С | 0...+50 |
| Вязкость рабочей среды, сСт | 17–400 |
| Частота вращения, об/мин | Номинальная | 960 |
| Минимальная | 600 |
| Максимальная | 1500 |
| Присоединительные размеры | Условный диаметр | 12 мм |
| Маркировка аналога | Замена | НПл 16/6,3 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого Г12-32АМ обеспечивает ряд эксплуатационных преимуществ для промышленных предприятий и сервисных центров.
Совместимость и модернизация: Устройство является прямой функциональной и присоединительной заменой для широко распространенной, но устаревшей модели НПл 16/6,3, что минимизирует затраты на переделку гидросистемы.
Стабильность работы: Обеспечивает номинальную подачу 12,7 л/мин при давлении 6,3 МПа, гарантируя постоянство рабочих циклов оборудования, будь то пресс или станок.
Повышенный ресурс: Конструкция с автоматической компенсацией зазоров снижает влияние естественного износа пластин и ротора на общую производительность, продлевая межремонтный период.
Универсальность применения: Работает с широким спектром минеральных масел (вязкость 17–400 сСт), что позволяет интегрировать его в большинство существующих гидросистем без замены рабочей жидкости.
Надежность: Климатическое исполнение УХЛ4 и уровень шума ниже 82 дБА позволяют использовать его в цехах без дополнительной звукоизоляции.
Принцип действия гидронасоса
Рабочий цикл насоса пластинчатого Г12-32АМ построен на принципе изменения объема камер, образованных пластинами. При вращении ротора пластины под действием центробежной силы прижимаются к внутренней поверхности статора. На участке всасывания объем между пластинами увеличивается, создавая разрежение и затягивая рабочую жидкость из бака через всасывающий патрубок. При дальнейшем вращении, на стороне нагнетания, объем камеры сокращается, что приводит к повышению давления масла и его вытеснению в напорную магистраль гидросистемы. Стабильность давления на уровне 6,3 МПа обеспечивается именно этой цикличностью и конструкцией узла.
Ресурс работы и условия для его обеспечения
Срок службы насоса пластинчатого Г12-32АМ в значительной степени определяется соблюдением регламентированных условий эксплуатации. При работе в допустимом диапазоне температур масла (+10°C … +50°C) и частоты вращения вала (600–1500 об/мин) ресурс изделия превышает пять лет. Ключевым фактором, влияющим на долговечность, является чистота рабочей жидкости. Регулярная фильтрация масла, соблюдение межсервисных интервалов замены фильтров (рекомендуется каждые 3 месяца) — обязательные меры для предотвращения абразивного износа пластин и ротора. При номинальной нагрузке и правильном обслуживании данный насос пластинчатый Г12-32АМ демонстрирует высокую надежность в режимах как непрерывной работы, так и циклических нагрузок.
Типичные сферы применения оборудования
Благодаря сбалансированным параметрам, насос пластинчатый Г12-32АМ находит применение в различных отраслях промышленности. Основные области использования включают металлообрабатывающее оборудование (токарные и фрезерные станки, в том числе с ЧПУ), прессовое хозяйство (листогибочные, штамповочные пресса), а также технологические линии. Он часто используется в составе гидростанций и насосных групп для сельскохозяйственных комбайнов и тракторов, в гидроприводах промышленных манипуляторов и роботов. Универсальность делает его востребованным как на крупных производственных предприятиях, так и в ремонтно-сервисных центрах, занимающихся восстановлением гидравлического оборудования.
Состав и типовые ремонтные узлы
Для поддержания работоспособности насоса пластинчатого Г12-32АМ рекомендуется иметь в наличии типовой ремкомплект. Чаще всего в ходе эксплуатации подвержены естественному износу следующие компоненты, что связано с постоянным трением и высоким давлением рабочей среды.
| Наименование запчасти / узла | Причина и условия износа |
|---|
| Пластины (лопатки) | Абразивный износ кромок при загрязнении масла, усталостный износ. |
| Уплотнения вала (сальники, манжеты) | Потеря эластичности из-за температурных циклов и старения резины, приводящая к утечкам масла. |
| Подшипники ротора | Износ при работе на предельных оборотах или при misalignment (перекосе) вала привода. |
| Распределительный диск | Износ рабочих поверхностей из-за трения и давления, может потребоваться при значительном снижении КПД. |
Ошибки подбора и монтажа
Некорректный выбор насоса ведет к снижению производительности или преждевременному выходу из строя. Основные ошибки:
Игнорирование давления: Попытка использовать насос в системе с рабочим давлением, стабильно превышающим номинальные 6,3 МПа, приведет к перегрузке и поломке.
Несоответствие вязкости: Применение жидкости с вязкостью за пределами диапазона 17–400 сСт негативно сказывается на всасывающей способности и смазке трущихся пар.
Пренебрежение фильтрацией: Установка без надлежащих фильтров тонкой очистки в системе ускоряет абразивный износ пластин.
Подбор правильной модификации насоса пластинчатого Г12-32АМ — залог его длительной безотказной работы.
Маркировка и условное обозначение
Обозначение модели Г12-32АМ построено по логике, заложенной в отечественных стандартах. «Г» указывает на тип изделия — гидронасос. Цифра «12» соответствует условному проходному диаметру присоединения в миллиметрах. «3» обозначает серию (однопоточное исполнение), а «2» — габарит (первый габарит). Литера «А» определяет конструктивное исполнение корпуса и вала, а «М» означает наличие модификации базовой конструкции. Для оформления заказа используется полный код, включающий климатическое исполнение, например, Г12-32АМ-01-УХЛ4.
Габаритные и присоединительные размеры
Габаритные размеры насоса пластинчатого Г12-32АМ (ДхШхВ: 240x180x150 мм) позволяют оценить возможность его размещения в конструкции оборудования. Присоединительные размеры — ключевой параметр для монтажа. Патрубки имеют условный диаметр 12 мм, фланец выполнен по ГОСТ 12815-80.

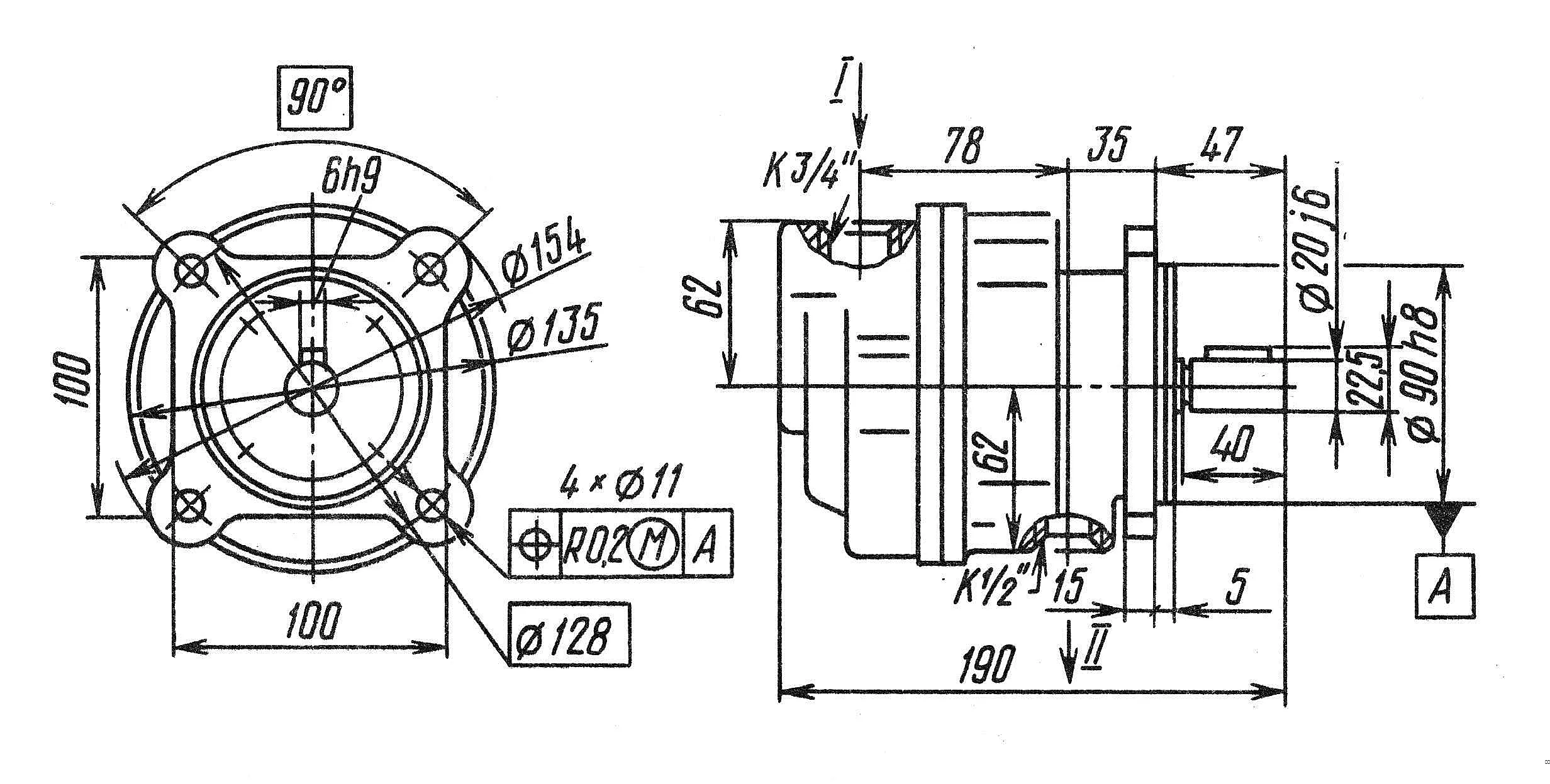

Рис. 1. Схема с габаритными размерами насоса Г12-32АМ.
Рис. 2. Схема установки и присоединительные размеры насоса.
Типовые варианты заказа насоса
Насос поставляется в базовой заводской комплектации, готовой к установке. Примеры типичных заказов:
Базовый вариант: Насос пластинчатый Г12-32АМ-01-УХЛ4 (стандартное исполнение, правое вращение).
Под специфичные задачи: Возможен заказ модификации с левым направлением вращения вала, что указывается в спецификации при оформлении.
Комплексная поставка: Часто насос заказывается в составе ремкомплекта (набор пластин и уплотнений) для сокращения времени будущего обслуживания.
Консультанты компании помогут корректно оформить заявку, исходя из параметров вашей гидросистемы.
