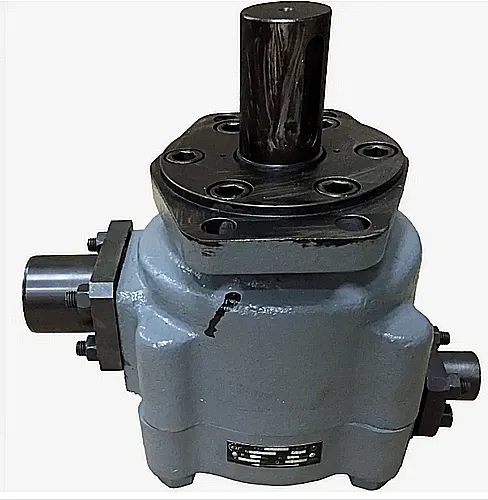

Насос пластинчатый Г12-26АМ

Насос пластинчатый Г12-26АМ представляет собой однопоточный гидравлический агрегат с фиксированной производительностью, предназначенный для создания давления в системах промышленного оборудования. Основная функция – стабильная подача минерального масла в гидросистемы станков, прессов и других механизмов. Этот насос обладает высокой надежностью и предназначен для эксплуатации в условиях непрерывной нагрузки, обеспечивая стабильность работы всей гидросистемы.

Масса насоса пластинчатого Г12-26АМ составляет 36 кг. Габаритные размеры соответствуют 3-му типоразмеру в классификации промышленных гидроагрегатов: длина примерно 320 мм, ширина 280 мм, высота 240 мм. Код ТН ВЭД для данного изделия: 8413.60.000.

Параметр	Значение
Масса, кг	36
Габаритные размеры (ДхШхВ), мм	~320х280х240
Код ТН ВЭД	8413.60.000

Инженер спрашивает нового коллегу: «Ты знаешь, почему этот насос пластинчатый Г12-26АМ такой надежный? Потому что у него даже пластины не выскакивают на перекур!»

Технические параметры насоса пластинчатого Г12-26АМ

Ключевые рабочие характеристики насоса пластинчатого Г12-26АМ определяют его применение в гидросистемах с высокими требованиями к стабильности потока. Агрегат работает в заданном диапазоне давлений и частот вращения, что обеспечивает длительный ресурс работы.

Параметр	Значение
Рабочий объем, см³	224
Номинальная подача (производительность), л/мин	204,2
Номинальное давление, МПа	6,3
Максимальное давление, МПа	7,0
Минимальное давление на входе, МПа	0,08
Максимальное давление на входе, МПа	0,12
Частота вращения (номинальная), об/мин	960
Частота вращения (минимальная), об/мин	600
Частота вращения (максимальная), об/мин	1500
Номинальная потребляемая мощность, кВт	24,2
Коэффициент полезного действия (КПД), %	≥70

Преимущества и особенности эксплуатации

Выбор насоса пластинчатого Г12-26АМ для модернизации или ремонта гидросистемы предоставляет пользователю ряд существенных выгод, влияющих на общую эффективность производства.

Повышение надежности системы: Конструкция насоса пластинчатого Г12-26АМ обеспечивает плавную, безымпульсную подачу масла, что снижает нагрузку на другие компоненты системы (клапаны, цилиндры) и минимизирует риск гидроударов. Удобство интеграции: Стандартные присоединительные размеры и 3-й габаритный тип позволяют легко установить насос пластинчатый Г12-26АМ в существующие насосные группы и гидростанции без серьезной переделки конструкции. Экономия на обслуживании: Высокий КПД (≥70%) приводит к снижению энергопотребления. Простая и ремонтопригодная конструкция сокращает затраты на сервисное обслуживание и время простоя оборудования. Длительный ресурс работы: При соблюдении рекомендаций по качеству масла и фильтрации ресурс насоса пластинчатого Г12-26АМ превышает 10 000 часов наработки, обеспечивая стабильную работу на протяжении многих лет. Широкая совместимость: Агрегат предназначен для работы на минеральных маслах с определенной вязкостью, что делает его совместимым с большинством типовых гидравлических жидкостей, применяемых в промышленности.

Принцип работы гидронасоса

Функционирование насоса пластинчатого Г12-26АМ основано на роторно-пластинчатом принципе. В корпусе установлен ротор с радиальными пазами, в которые свободно вставлены пластины. При вращении вала от приводного двигателя центробежная сила и давление масла прижимают пластины к внутренней поверхности статора, имеющей эксцентричную форму. Это движение создает замкнутые камеры между пластинами, объем которых попеременно увеличивается и уменьшается при вращении. Увеличение объема на стороне всасывания создает разрежение, за счет которого рабочая жидкость (масло) поступает в насос. На противоположной стороне объем камеры уменьшается, вытесняя масло в напорную магистраль системы под давлением.

Температурный режим и срок службы

Для обеспечения заявленного ресурса работы насоса пластинчатого Г12-26АМ критически важно соблюдать регламентированные производителем условия эксплуатации. Оптимальная температура рабочей жидкости (минерального масла) находится в диапазоне от +10°C до +50°C. Рекомендуемая вязкость масла составляет от 17 до 400 сСт. Температура окружающей среды, где установлен агрегат, может варьироваться от 0°C до +50°C. Работа при температуре масла ниже +10°C требует применения системы предпускового подогрева во избежание кавитации и повышенного износа. Насос пластинчатый Г12-26АМ рассчитан на работу в режимах непрерывной нагрузки. Срок его службы напрямую зависит от качества применяемого масла и эффективности системы фильтрации. Своевременная замена фильтров и использование масла, соответствующего спецификациям, являются ключевыми факторами для достижения ресурса в 10 000 часов и более.

Область применения

Насос пластинчатый Г12-26АМ нашел широкое применение в различных отраслях промышленности благодаря своей надежности и стабильным характеристикам. Он успешно используется в составе гидростанций и насосных групп для питания следующих типов оборудования:

Металлообрабатывающие станки с ЧПУ: Обеспечивает плавную подачу масла в системы зажима, смены инструмента и перемещения суппортов. Прессовое оборудование: Используется в гидравлических прессах для листовой штамповки, ковки и других операций, где требуется стабильное высокое давление. Подъемно-транспортная техника: Применяется в гидросистемах кранов, манипуляторов и погрузчиков для привода подъемных механизмов и управления. Специализированная и строительная техника: Может использоваться в системах управления рабочим оборудованием экскаваторов, бульдозеров и другой техники. Промышленные роботы и автоматизированные линии: Служит источником давления для гидроприводов, обеспечивающих точное позиционирование и усилие.

Конструкция насоса пластинчатого Г12-26АМ, не имеющая прямых лопастных аналогов, делает его предпочтительным выбором для ответственных гидросистем, где важна бесперебойная работа.

Состав ремкомплекта и часто заменяемые детали

Для поддержания работоспособности насоса пластинчатого Г12-26АМ и проведения регламентного обслуживания может потребоваться замена изнашиваемых элементов. Чаще всего выходят из строя детали, подверженные трению и воздействию давления.

Наименование детали (типовое)	Причина износа
Комплект пластин (лопаток)	Естественный абразивный износ при трении о статор, ускоренный при наличии загрязнений в масле.
Уплотнительные манжеты вала	Потеря эластичности из-за температурных колебаний и старения материала, ведущая к утечкам масла.
Подшипники вала	Износ вследствие постоянной радиальной нагрузки, могут выйти из строя при недостаточной смазке или перекосе при монтаже.
Уплотнения торцевые (компенсационные пластины)	Износ и потеря геометрии под действием высокого давления, что ведет к падению производительности и росту внутренних утечек.
Пружины, прижимающие пластины (в зависимости от конструкции)	Усталость металла, потеря упругости, что ухудшает прижим пластин к статору на низких оборотах.

Типичные ошибки при подборе насоса

Выбор только по присоединительным размерам: Игнорирование таких параметров, как рабочее давление 6.3 МПа и номинальный расход 204.2 л/мин, может привести к несоответствию характеристик насоса требованиям системы (недостаточное давление или перегрев из-за избыточной производительности). Неучёт типа рабочей среды: Насос пластинчатый Г12-26АМ предназначен для минеральных масел. Попытка использовать его с другими жидкостями (например, на водной основе) приведет к быстрому износу пластин и коррозии внутренних деталей. Пренебрежение температурным диапазоном: Эксплуатация при температурах масла ниже +10°C без подогрева или выше +50°C вызывает кавитацию, повышенный износ и резкое сокращение ресурса. Несоблюдение требований к давлению на входе: Подача масла на всас насоса пластинчатого Г12-26АМ должна обеспечивать давление не ниже 0.08 МПа. Разрежение ниже этого порога является частой причиной кавитационного разрушения пластин и корпуса.

Условное обозначение модели

Маркировка Г12-26АМ несет в себе информацию о типе и характеристиках изделия:
Г – обозначает «гидроагрегат» (насос гидравлический).
12 – указывает на условный размер, соответствующий 3-му габариту в типоразмерном ряду.
26 – порядковый номер разработки или модификации в рамках данного габарита.
А – литера, обозначающая конкретную версию или модификацию конструкции.
М – исполнение, предназначенное для монтажа в гидростанции (стационарное). Такая система обозначений позволяет техническим специалистам быстро идентифицировать основные параметры агрегата.

Габаритные и присоединительные размеры

Для успешной интеграции насоса пластинчатого Г12-26АМ в гидросистему необходимо строго соблюдать его монтажные размеры. На схемах ниже представлены ключевые геометрические параметры.

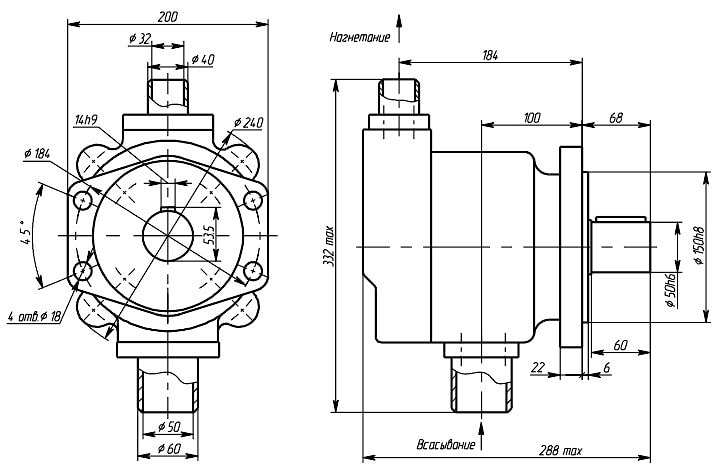

Рисунок 1. Габаритные размеры и основные проекции насоса пластинчатого Г12-26АМ.

Рисунок 2. Присоединительные размеры, включая разметку крепежных отверстий и расположение вала насоса Г12-26АМ.

При монтаже следует обратить внимание на диаметр выходного вала (32 мм) и параметры присоединительной резьбы для гидролиний (М24х1,5). Совпадение этих размеров с ответными элементами привода и трубопровода – обязательное условие корректной установки.

Примеры оформления заказа

Типовые варианты заказа насоса пластинчатого Г12-26АМ для различных производственных задач:

Базовый заказ для замены: Насос пластинчатый Г12-26АМ, в стандартной комплектации, с паспортом и гарантией 12 месяцев. Используется для планового ремонта вышедшего из строя агрегата на станке или прессе. Заказ с адаптацией: Насос пластинчатый Г12-26АМ в комплекте с переходной плитой или фланцем под конкретную модель гидростанции заказчика. Требуется при модернизации устаревшего оборудования. Оптовый заказ для модернизации линии: Партия насосов пластинчатых Г12-26АМ (например, 8-10 штук) для одновременной замены на нескольких единицах оборудования на производственном участке. Часто сопровождается заказом дополнительных фильтров тонкой очистки масла.

Вопросы и ответы

Вопрос: Как правильно выбрать модификацию насоса по давлению и производительности для замены вышедшего из строя?
Ответ: Необходимо в первую очередь сверить параметры заменяемого насоса. Ключевыми являются номинальное давление (для Г12-26АМ это 6.3 МПа) и расход (204.2 л/мин). Затем следует убедиться в совпадении типа рабочей среды (минеральное масло), присоединительных размеров (вал 32 мм, резьба М24х1,5) и габаритов для монтажа. При несовпадении любого из этих параметров насос пластинчатый Г12-26АМ не подойдет и потребуется модель другого типоразмера.

Вопрос: Каковы сроки поставки насоса пластинчатого Г12-26АМ в регионы России и СНГ?
Ответ: Стандартный срок поставки по территории Российской Федерации (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) составляет от 3 до 7 рабочих дней в зависимости от удаленности региона. В страны СНГ доставка организуется индивидуально, сроки обсуждаются при оформлении заказа. Наличие на центральном складе уточняйте у менеджеров компании-поставщика.

Вопрос: Каковы требования к условиям эксплуатации: можно ли использовать насос на открытой площадке или в неотапливаемом цехе зимой?
Ответ: Насос пластинчатый Г12-26АМ рассчитан на температуру окружающей среды от 0°C до +50°C. Эксплуатация на открытой площадке не рекомендуется без защитного кожуха от осадков и пыли. Для работы в неотапливаемом помещении при температурах ниже минимальной рабочей температуры масла (+10°C) обязательна установка системы предпускового подогрева гидравлической жидкости. Качество масла должно соответствовать классу чистоты не ниже 19/17/14 по ISO 4406 для обеспечения заявленного ресурса.

Вопрос: Возможна ли консультация по подбору аналога насоса пластинчатого Г12-26АМ для импортного оборудования?
Ответ: Да, технические специалисты компании «ГИДРАВЛИКА» осуществляют консультации по подбору совместимого оборудования. Для этого необходимо предоставить маркировку заменяемого насоса, его основные технические параметры (давление, расход, тип подключения, рабочая среда) или паспортные данные. Возможен подбор аналога с близкими характеристиками из имеющегося ассортимента или предложение варианта модернизации узла подключения.

Надежные поставки от ГИДРАВЛИКА

Насос пластинчатый Г12-26АМ производится под контролем бренда ГИДРАВЛИК, что гарантирует соответствие заявленным техническим характеристикам и надежность каждой единицы. Компания-поставщик ГИДРАВЛИКА осуществляет прямые поставки данного оборудования с завода, обеспечивая конкурентные цены и отсутствие наценок. Мы доставляем продукцию во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Каждый насос проходит обязательное контрольное тестирование перед отгрузкой и сопровождается полным комплектом технической документации. Для получения детальных консультаций, подбора аналога или оформления заказа воспользуйтесь формой связи на сайте https://777-gidra.ru или свяжитесь с нашими инженерами.
