Описание и назначение насоса С12-4М-2
Гидравлический насос С12-4М-2 представляет собой пластинчатый агрегат нерегулируемого типа, предназначенный для обеспечения подачи минерального масла в системы централизованной смазки промышленного оборудования. Основная функция изделия – создание постоянного потока рабочей среды под заданным давлением для надежной работы узлов трения станков, машин и механизмов.

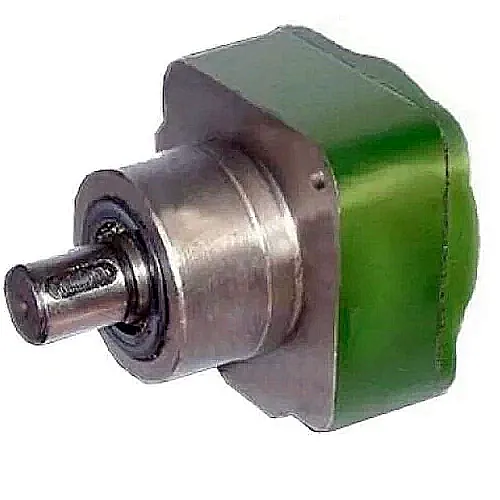

Внешний вид насоса С12-4М-2, пластинчатый смазочный гидронасос с фланцевым подключением
Основные габариты, масса и классификация
Насос С12-4М-2 характеризуется компактными размерами и умеренной массой, что облегчает его монтаж в составе гидравлических станций и машин. Агрегат имеет цилиндрическую посадку и рассчитан на реверсивное направление вращения вала. Код ТН ВЭД, под который подпадает данное изделие, – 8413 (насосы для жидкостей, гидравлические силовые установки).
| Параметр |
Значение для модели С12-4М-2 |
Значение для модели С12-5М-2 |
| Масса, кг |
1.8 |
1.6 |
| Габаритные размеры (длина/ширина/высота), ориентировочно, мм |
140x110x110 |
140x110x110 |
| Тип рабочей среды |
МИНЕРАЛЬНЫЕ (индустриальные) МАСЛА И СМАЗКИ, соответствующие ГОСТ или ТУ на насос |
| Присоединительные размеры |
Фланец стандартный, резьбовые порты для подключения трубопроводов |
Инженер спрашивает у начальника цеха: "Чем отличается насос С12-4М-2 от простого масляного насоса?" Начальник отвечает: "Тем, что с ним система смазки работает как часы, а без него – как лотерея: либо повезет, либо полный простой".
Технические характеристики серии С12-4М/5М
Гидравлический насос С12-4М-2 является одним из представителей серии пластинчатых смазочных агрегатов, различающихся по рабочему объему и производительности.
| Параметр |
С12-4М-2
С12-5М-2 |
С12-4М-3,2
С12-5М-3,2 |
С12-4М-4
С12-5М-4 |
С12-4М-6,3
С12-5М-6,3 |
С12-4М-10
С12-5М-10 |
Рабочее давление, МПа:
номинальное / максимальное |
0.25 / 0.4 |
| Рабочий объем, см³ |
2.0 |
3.2 |
4.0 |
6.3 |
10.0 |
Номинальная подача, л/мин:
для С12-4М
для С12-5М |
1.8
2.5 |
2.9
4.0 |
4.2
5.0 |
6.6
8.0 |
8.0
8.5 |
| Номинальная частота вращения, об/мин |
1500 |
| Номинальная мощность, кВт |
0.05 |
0.06 |
0.07 |
0.12 |
0.18 |
Масса, кг:
для С12-4М
для С12-5М |
1.8
1.6 |
1.8
1.6 |
2.8
2.5 |
2.8
2.5 |
2.8
2.5 |

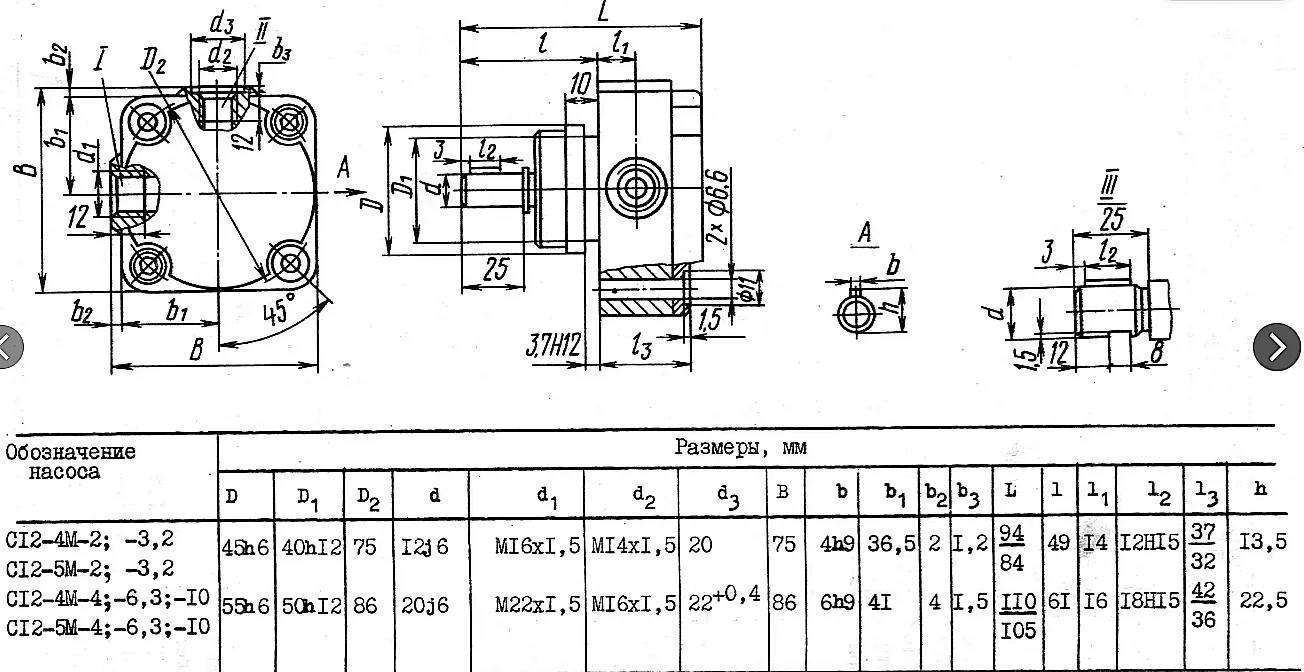

Схематичное изображение устройства насоса С12-4М-2, вид со стороны присоединения
Преимущества и особенности эксплуатации
Выбор насоса С12-4М-2 для организации системы смазки обеспечивает ряд эксплуатационных преимуществ:
Надежность и увеличение ресурса. Конструкция пластинчатого насоса с цилиндрической посадкой обеспечивает стабильную подачу масла, что напрям влияет на ресурс работы основных узлов станков и механизмов, снижая износ и вероятность заклинивания.
Сокращение простоев оборудования. Применение надежного смазочного насоса минимизирует риски остановки производственных линий из-за выхода из строя системы смазки, что критично для непрерывных технологических процессов.
Универсальность подключения и удобство монтажа. Стандартные присоединительные размеры и фланцевое исполнение насоса С12-4М-2 позволяют интегрировать его в типовые гидравлические схемы с минимальными доработками.
Стабильность давления в системе. Нерегулируемая конструкция гарантирует постоянную производительность в заданном диапазоне рабочих давлений (до 0.4 МПа), обеспечивая равномерную подачу смазки ко всем точкам потребления.
Совместимость с типовыми гидросистемами. Насос рассчитан на работу с распространенными индустриальными маслами, что упрощает сервисное обслуживание и подбор рабочей среды.
Принцип работы гидравлического пластинчатого насоса
Насос С12-4М-2 функционирует по принципу однократного действия. Вал насоса, получающий вращение от электродвигателя, приводит в движение ротор с радиальными пазами, в которых размещены пластины (лопатки). Под действием центробежной силы и давления масла пластины прижимаются к внутренней поверхности статора (эксцентрикового кольца). Вращение ротора создает изменяющиеся по объему камеры между пластинами. В зоне всасывания объем камеры увеличивается, создавая разрежение, и масло засасывается из бака через всасывающий порт. При дальнейшем вращении объем камеры уменьшается, и масло вытесняется в напорную магистраль через нагнетательный порт. Реверсивное направление вращения вала обеспечивается конструкцией распределительного узла.
Температурный режим работы и срок службы
Эксплуатация насоса С12-4М-2 допускается в диапазоне температур рабочей среды и окружающего воздуха, регламентированном для климатического исполнения УХЛ4. Режим работы может быть как продолжительным, так и циклическим, с пусками и остановками. Критическими факторами, влияющими на ресурс агрегата, являются:
Качество и чистота масла. Наличие абразивных частиц в рабочей среде приводит к ускоренному износу пластин и поверхностей статора и ротора. Обязательным условием долгой работы является качественная фильтрация масла на входе в насос.
Соблюдение номинального давления. Работа на предельном (0.4 МПа) или повышенном давлении сокращает срок службы уплотнений и подшипниковых узлов.
Регулярность сервисного обслуживания. Своевременная замена изношенных элементов ремкомплекта (пластин, уплотнений) является ключевым условием поддержания заявленных характеристик.
Область применения и типовое оборудование
Гидравлический насос С12-4М-2 нашел широкое применение в качестве источника подачи смазки в следующих типах промышленного оборудования:
Металлообрабатывающие и деревообрабатывающие станки: токарные, фрезерные, шлифовальные, где требуется централизованная подача масла к направляющим, подшипникам и редукторам.
Прессовое оборудование: гидравлические прессы, ковочные молоты, где насосная группа обеспечивает смазку цилиндров и золотников.
Строительная и спецтехника: отдельные модели экскаваторов, бульдозеров, кранов используют подобные насосы в системах смазки стреловых механизмов и ходовой части.
Промышленные гидростанции и насосные группы систем централизованной смазки на крупных производственных предприятиях.
Состав ремкомплекта и часто заменяемые элементы
Для поддержания работоспособности насоса С12-4М-2 рекомендуется иметь в запасе ремкомплект, который позволяет восстановить его основные функции.
| Наименование элемента |
Причина вероятного износа/выхода из строя |
| Комплект пластин (лопаток) |
Естественный износ из-за трения о статор, работа на загрязненном масле без фильтрации. |
| Уплотнительные манжеты и кольца (сальники) |
Потеря эластичности и упругости при длительной эксплуатации, воздействие высоких температур или нештатных давлений. |
| Распределительная плита (торцевой диск) |
Износ рабочих поверхностей из-за трения и наличия абразива в масле, что приводит к падению давления и производительности. |
| Пружины (при наличии в конструкции) |
Усталость металла, потеря усилия прижима пластин. |
| Подшипниковые узлы вала |
Длительная работа под нагрузкой, попадание загрязнений, недостаточное смазывание. |
Типичные ошибки при подборе насоса для системы смазки
Чтобы избежать нештатных ситуаций и обеспечить корректную работу гидравлической системы, важно учитывать следующие моменты при выборе насоса:
Игнорирование требуемого расхода (подачи). Выбор насоса с недостаточной производительностью (л/мин) приведет к недостатку смазки в удаленных точках системы, а избыточная производительность может вызвать рост температуры масла.
Несоответствие давления. Установка насоса с номинальным давлением, не соответствующим сопротивлению смазочной магистрали, либо не обеспечит подачу масла, либо быстро выведет агрегат из строя.
Пренебрежение типом рабочей среды. Использование масел, не соответствующих рекомендациям по вязкости или химическому составу, может вызвать коррозию, вспенивание или преждевременный износ деталей насоса.
Неучет температурного диапазона эксплуатации. Работа в условиях, выходящих за пределы рекомендованных температур, влияет на вязкость масла и рабочие зазоры, снижая производительность и ресурс.
Условное обозначение (индекс) модели
Условное обозначение насоса С12-4М-2 расшифровывается следующим образом: С12 – серия пластинчатых (лопастных) гидронасосов; 4М – модификация с реверсивным валом и цилиндрической посадкой (индекс «5М» обозначает исполнение с правосторонним вращением вала); 2 – цифровой индекс рабочего объема (2 см³ для данной модели, 3.2, 4, 6.3, 10 для других моделей серии).
Габаритные и присоединительные размеры
Для обеспечения точного монтажа и проверки совместимости с существующим оборудованием необходимо сверяться с рабочими чертежами на конкретную модель насоса С12-4М-2. Ключевыми параметрами являются межосевое расстояние крепежных отверстий на фланце, диаметр и тип резьбы всасывающего и напорного портов, а также вылет и диаметр хвостовика вала для соединения с приводом. Рекомендуется при подборе аналога или замене учитывать не только габариты, но и посадочные размеры, чтобы избежать необходимости изготовления переходных пластин.
Примеры заказа насосов серии С12
При оформлении заявки важно указать полное условное обозначение, которое определяет ключевые параметры:
1. Насос С12-4М-2. Базовая модель с реверсивным валом, рабочим объемом 2 см³ и подачей 1.8 л/мин при 1500 об/мин.
2. Насос С12-5М-6,3. Модель с правосторонним вращением вала, увеличенным рабочим объемом 6.3 см³ и номинальной подачей 8.0 л/мин.
3. Насос С12-4М-4. Модель с реверсивным валом, рабочим объемом 4 см³ и подачей 4.2 л/мин для систем с более высоким расходом смазки.
Для получения актуальных цен, уточнения сроков поставки и консультации по подбору аналога под вашу систему смазки, перейдите на страницу Контакты или оставьте заявку через форму на сайте.
