Насос С12-54 – это специальный пластинчатый агрегат нерегулируемого типа, предназначенный для обеспечения стабильной подачи минерального масла в централизованные системы смазки промышленного оборудования. Он служит для уменьшения износа трущихся пар, продления ресурса работы станков, прессов и конвейеров. Данная модель представляет собой компактное и надежное решение для поддержания проектного давления в смазочной магистрали.

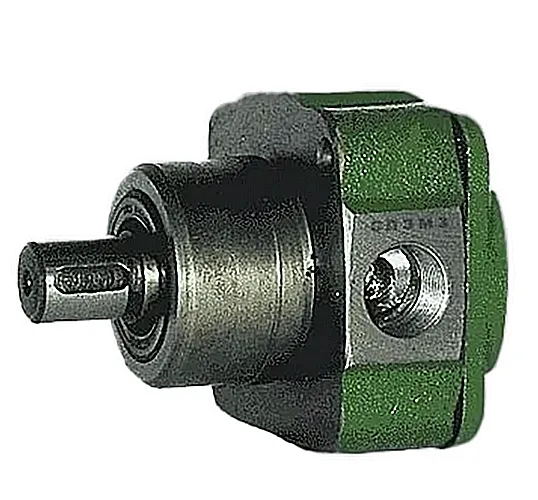

Описание и назначение Насос С12-54
Агрегат представляет собой гидравлический пластинчатый насос однократного действия с фиксированной подачей. Его ключевая задача — создание постоянного потока масла заданного объема и направления в системе смазки станков, прессового и транспортного оборудования. Установка Насос С12-54 позволяет предотвратить сухое трение в узлах, обеспечивая их долговечность и стабильность технологических процессов.
Масса, габариты и таможенный код
Масса устройства составляет 2,28 килограмма, что облегчает процедуры транспортировки и монтажа. Габаритные размеры модели: длина 185 мм, ширина 120 мм, высота 110 мм. Для таможенного оформления используется код ТН ВЭД 8413.50.000. Оборудование соответствует техническим условиям ТУ 2.053.1764-85 и предназначено для эксплуатации в климатических исполнениях У и ХЛ.
| Параметр | Значение |
|---|
| Длина, мм | 185 |
| Ширина, мм | 120 |
| Высота, мм | 110 |
| Масса, кг | 2.28 |
| Код ТН ВЭД | 8413.50.000 |
Инженер спрашивает у насоса С12-54: «Почему у тебя всегда такое стабильное настроение?». А он отвечает: «Потому что во мне постоянный рабочий объем, никаких колебаний!»
Технические параметры и характеристики
Ключевые рабочие параметры определяют область успешного применения насоса С12-54. Они подобраны для обеспечения бесперебойной работы в условиях циклических нагрузок.
| Наименование параметра | Значение |
|---|
| Рабочий объем, куб. см | 10 |
| Номинальная подача, л/мин | 8.2 |
| Номинальное давление на выходе, МПа | 0.25 |
| Предельное давление на выходе, МПа | 0.32 |
| Номинальная частота вращения, об/мин | 960 |
| Минимальная частота вращения, об/мин | 480 |
| Максимальная частота вращения, об/мин | 1000 |
| Номинальная потребляемая мощность, кВт | 0.075 |
| Тип монтажной плоскости | Коническая посадка |
| Шифр исполнения по климату | УХЛ4 |
Преимущества и особенности эксплуатации
Использование оригинального насоса С12-54 от бренда ГИДРАВЛИК дает производственным компаниям ряд существенных преимуществ:
Увеличение ресурса основного оборудования. Стабильная подача качественного смазочного материала напрямую влияет на снижение абразивного износа и увеличение межсервисных интервалов.
Минимизация простоев. Надежная конструкция пластинчатого узла и применение износостойких материалов обеспечивают длительную работу без отказов, сводя к минимуму незапланированные остановки технологических линий.
Простота интеграции и обслуживания. Компактные габариты и стандартизированное коническое присоединение позволяют быстро произвести замену вышедшего из строя агрегата или модернизировать существующую систему смазки.
Совместимость с типовыми гидравлическими системами. Агрегат рассчитан на работу с широко распространенными минеральными маслами вязкостью ISO VG 32–68, что упрощает подбор рабочей жидкости.
Экономическая эффективность. Соотношение цены, производительности и долговечности делает выбор в пользу насоса С12-54 технически и финансово обоснованным решением для сервисных и производственных предприятий.
Принцип действия пластинчатого насоса
Функционирование насоса С12-54 базируется на классическом пластинчатом принципе. Вращающийся ротор с пазами размещен внутри статора эксцентрично. Под действием центробежной силы и давления жидкости пластины, находящиеся в пазах ротора, прижимаются к внутренней поверхности статора, образуя отдельные рабочие камеры.
Во время вращения объем этих камер изменяется. В зоне, связанной с всасывающим портом, объем увеличивается, создавая разрежение, и масло засасывается из бака. При дальнейшем повороте камера перемещается в зону нагнетания, ее объем уменьшается, и масло выталкивается под давлением в напорную линию системы. Постоянство геометрии статора гарантирует неизменный рабочий объем и, как следствие, стабильную производительность агрегата.
Допустимый температурный режим и ресурс работы
Эксплуатация насоса С12-54 разрешена в широком диапазоне температур. Рабочая среда (минеральное масло) должна иметь температуру от -20°C до +60°C. Окружающая среда может находиться в пределах от -40°C до +40°C, что соответствует условиям большинства производственных цехов и складов в России.
Устройство рассчитано на непрерывный режим работы в составе гидростанций и смазочных систем. Заявленный срок службы составляет не менее 5 лет при соблюдении ключевых условий: использование рекомендованного чистого масла, обязательная фильтрация с тонкостью не ниже 40 мкм, соблюдение номинального давления и частоты вращения. На ресурс напрямую влияет качество сервисного обслуживания, включая своевременную замену фильтрующих элементов и контроль состояния уплотнений.
Сферы применения и типовое оборудование
Данный агрегат предназначен для интеграции в системы централизованной однократной смазки. Основные области его использования:
Металлообрабатывающая промышленность: токарные, фрезерные, шлифовальные станки.
Прессовое и кузнечно-штамповочное оборудование: гидравлические и механические прессы, кривошипные машины.
Конвейерные и транспортные системы: рольганги, линии сборки, подающие механизмы.
Деревообрабатывающие комплексы и горно-шахтное оборудование.
Таким образом, насос С12-54 является востребованным компонентом для поддержания работоспособности широкого спектра промышленных агрегатов, где требуется организованная подача смазки.
Состав ремкомплекта и часто заменяемые детали
Для проведения технического обслуживания и ремонта рекомендуется использовать оригинальные комплектующие от производителя.
| Наименование компонента | Примечание |
|---|
| Комплект пластин (лопаток) ротора | Изнашиваются из-за абразивных частиц в нефильтрованном масле. |
| Уплотнительные манжеты и сальники | Требуют замены при потере эластичности, появлении течей. |
| Пружины, фиксирующие пластины | Могут терять упругость при длительной работе и перегрузках. |
| Упорные подшипники вала | Износ происходит при работе на предельных оборотах или при перекосах монтажа. |
Расшифровка условного обозначения С12-54
Маркировка устройства несет информацию о его типе и ключевых особенностях:
С – указывает на принадлежность к категории смазочных насосов.
12 – номер серии, определяющий базовую конструктивную платформу.
5 – тип присоединения (в данном случае коническая посадка).
4 – обозначение модификации или версии изделия внутри серии.
Полное название «Насос С12-54» однозначно идентифицирует рассматриваемую модель как пластинчатый насос для систем смазки с коническим типом монтажа.
Габаритные и присоединительные размеры
На предоставленном чертеже отображены все необходимые габаритные и присоединительные размеры для проверки совместимости агрегата с существующей установкой. Особое внимание следует обращать на посадочные размеры вала (диаметр 18 мм) и параметры конической посадки, которые должны строго соответствовать характеристикам привода.
Типичные ошибки при подборе насоса
Некорректный выбор компонента может привести к снижению эффективности системы или преждевременному выходу из строя. Самые распространенные ошибки:
Ориентация только на тип подключения. Выбор по принципу «подходит по фланцу/валу» без учета требуемой производительности (подачи) и давления.
Игнорирование температурного диапазона. Установка насоса в среду с температурой, выходящей за допустимые пределы, ведет к потере вязкости масла или разрушению уплотнений.
Несоответствие типа рабочей среды. Попытка использования жидкостей, не рекомендованных производителем (например, агрессивных или со специфическими присадками).
Пренебрежение требованиями к фильтрации. Монтаж без фильтра тонкой очистки на линии всасывания резко сокращает ресурс пластин и других прецизионных пар.
Варианты оформления заказа на насос С12-54
Для приобретения оборудования вы можете указать следующие данные:
Пример 1. Базовая поставка: Насос С12-54, артикул ГИДРАВЛИК-С12-54, количество 10 штук, исполнение УХЛ4, доставка в Москву.
Пример 2. Заказ модификации для реверсивных систем: Насос С12-44 (реверсивное вращение), количество 5 штук, доставка в Новосибирск.
Пример 3. Заказ с другим типом посадки (для модернизации): Аналог насоса С12-54 – модель С12-5М-6,3 с цилиндрической посадкой, артикул ГИДРАВЛИК-С12-5М-6.3, количество 3 штуки, доставка в Казань.
Все заказы комплектуются полным пакетом документации, включая паспорт изделия и сертификат соответствия.
Техническая поддержка и доставка
Компания ГИДРАВЛИКА, являясь официальным поставщиком бренда ГИДРАВЛИК, осуществляет поставки оригинального оборудования насос С12-54 по всей территории России и в страны СНГ. Доставка осуществляется в ключевые промышленные центры, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы.
Наши инженеры готовы оказать бесплатную техническую консультацию по подбору аналога под вашу существующую гидросистему, помочь с расчетом параметров и монтажом. Мы гарантируем качество каждой поставляемой единицы продукции, подтвержденное заводскими испытаниями.
Для получения коммерческого предложения, уточнения сроков поставки или получения технической консультации, обратитесь к нашим специалистам через раздел Контакты или оформите заявку прямо на сайте.
