Описание и назначение
Насос С12-5М-6,3 – это нерегулируемый пластинчатый гидроагрегат однократного действия, сконструированный для создания стабильного потока минерального масла в системах смазки промышленного оборудования. Основная задача этого узла – дозированная и бесперебойная подача рабочей среды, что критически важно для увеличения ресурса ответственных узлов станков, прессов и другой техники. Насос С12-5М-6,3 является модернизированным решением, которое пришло на смену устаревшим аналогам, обеспечивая повышенную надежность и совместимость с распространенными гидросистемами.
Краткие данные по массе, габаритам и Код ТН ВЭД
Агрегат отличается компактностью при сохранении высокой производительности. Насос С12-5М-6,3 имеет умеренный вес, что упрощает его монтаж и обслуживание. Классификационный код ТН ВЭД соответствует позиции для гидравлических насосов, что необходимо для корректного таможенного оформления при поставках.
| Параметр | Значение |
|---|
| Масса, кг | 2,5 |
| Диаметр корпуса, мм | 75 |
| Длина, мм | 120 |
| Высота, мм | 95 |
| Код ТН ВЭД | 8413.50.000 |
Спросили у механика, почему он доверяет именно насосу С12-5М-6,3. «Потому что у него подача, как у швейцарских часов: стабильная и без сбоев», – последовал лаконичный ответ.
Технические характеристики
| Параметр | Значение для Насос С12-5М-6,3 |
|---|
| Рабочее давление (номинальное / максимальное), МПа | 0,25 / 0,4 |
| Производительность (номинальная подача), л/мин | 8,0 |
| Подача при частоте вращения 960 об/мин, л/мин | 5,12 |
| Рабочий объем, см³ | 6,3 |
| Номинальная мощность, кВт | 0,12 |
| Частота вращения, об/мин (номинальная / максимальная / минимальная) | 1500 / 1500 / 480 |
| Направление вращения вала | Правое (по часовой стрелке со стороны привода) |
| Тип рабочей среды | Минеральное масло |
| Вязкость рабочей среды, сСт | 10-100 |
Преимущества и особенности эксплуатации
Применение насоса С12-5М-6,3 в системах смазки оборудования предоставляет ряд значимых преимуществ для технических специалистов и сервисных служб:
- Снижение эксплуатационных рисков. Фиксированное направление вращения и стабильная подача исключают гидроудары, характерные для реверсивных моделей, что продлевает срок службы всей гидросистемы.
- Увеличение межсервисных интервалов. Улучшенная конструкция пластин и рабочей камеры агрегата повышает устойчивость к износу, особенно при работе на правильно подобранном масле с эффективной фильтрацией.
- Легкость монтажа и замены. Цилиндрическая посадка и стандартные присоединительные размеры делают процесс установки или замены устаревших аналогов (например, серии С12-54) максимально простым, сокращая время простоя оборудования.
- Адаптация к российским условиям. Исполнение УХЛ4 позволяет эксплуатировать насос С12-5М-6,3 в широком диапазоне климатических условий, характерных для большинства регионов России.
- Совместимость с типовыми системами. Агрегат спроектирован для интеграции в распространенные схемы централизованной смазки металлорежущих станков, прессового и другого промышленного оборудования.
Принцип работы
Насос С12-5М-6,3 функционирует по классической схеме пластинчатого насоса однократного действия. Вращение вала приводит в движение ротор с радиальными пазами, в которых свободно перемещаются пластины. Под действием центробежной силы эти пластины прижимаются к поверхности статора, образуя герметичные рабочие камеры. На фазе всасывания объем камеры увеличивается, создавая разрежение и затягивая масло из линии всаса. При дальнейшем вращении объем камеры уменьшается, создавая давление и вытесняя масло в напорную магистраль системы смазки. Этот цикл обеспечивает стабильную и непрерывную подачу рабочей среды.
Температурный режим работы и ресурс
Агрегат рассчитан на работу в диапазоне температур окружающей среды и рабочей жидкости от -40°C до +60°C. Это позволяет использовать насос С12-5М-6,3 как в отапливаемых цехах, так и в неотапливаемых производственных зонах. Ресурс работы свыше 8000 часов достигается при соблюдении ключевых условий эксплуатации: использования масла рекомендованной вязкости и чистоты, поддержания давления в рамках номинальных значений и исключения режимов сухого хода (работа с пустым всасывающим патрубком). Для бесперебойной работы критически важна качественная фильтрация масла до уровня, соответствующего требованиям производителя.
Область применения и устанавливаемое оборудование
Данная гидравлическая единица является ключевым компонентом систем принудительной циркуляционной смазки. Насос С12-5М-6,3 часто встречается в составе гидростанций и насосных групп, обслуживающих следующее промышленное оборудование:
- Металлообрабатывающие станки: токарные (1К62 и аналоги), фрезерные, шлифовальные, сверлильные.
- Кузнечно-прессовое оборудование: гидравлические и механические прессы, ковочные машины.
- Конвейерные системы и рольганги прокатных станов.
- Деревообрабатывающие станки и другое технологическое оборудование, требующее централизованной подачи смазки.
Компактность модели делает ее оптимальным выбором для модернизации устаревших производственных линий.
Условное обозначение и состав ремкомплекта
Маркировка насоса С12-5М-6,3 подчиняется следующей логике: «С» – смазочный; «12» – номер серии; «5» – типоразмер; «М» – модернизированное исполнение; «6,3» – рабочий объем в кубических сантиметрах.
В процессе эксплуатации наиболее подвержены износу уплотнительные элементы и рабочие пластины. Для длительного сохранения производительности рекомендуется своевременно обслуживать агрегат, используя оригинальные ремкомплекты от бренда ГИДРАВЛИК.
Изображение и расшифровка габаритных размеров

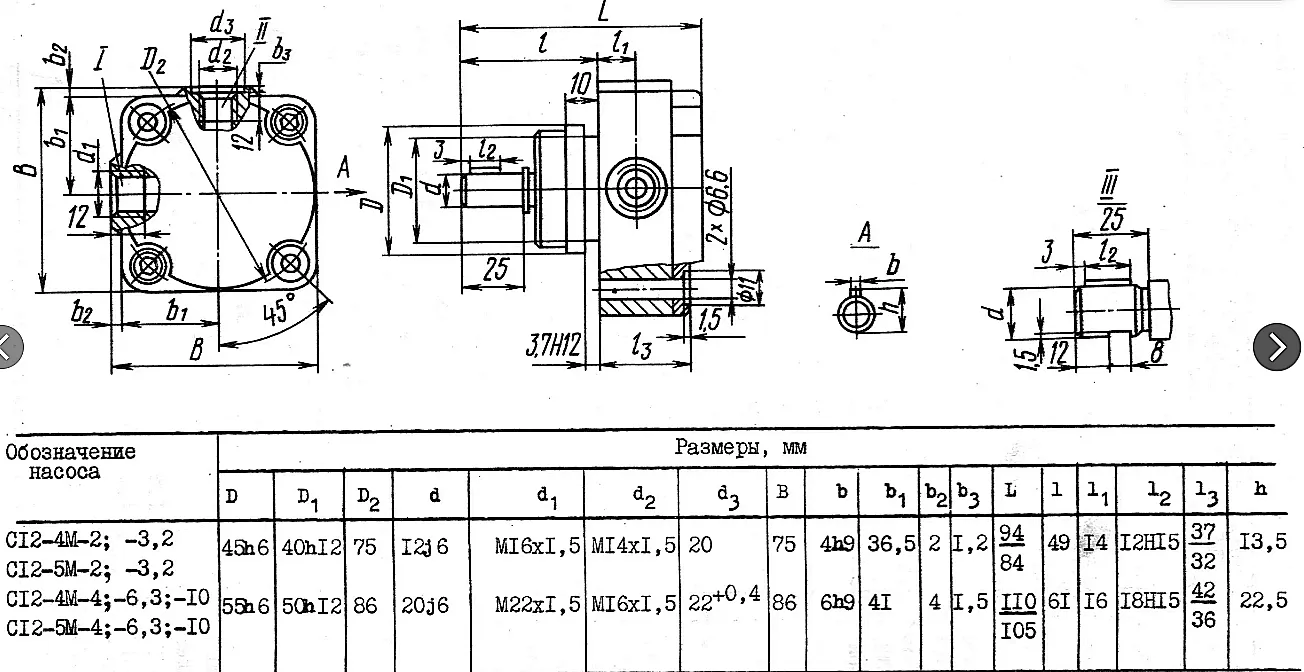

Схематичное изображение с основными монтажными размерами насоса С12-5М-6,3.
Схема подсоединения и присоединительные размеры для интеграции в гидравлическую систему.
Приведенные схемы позволяют инженеру-конструктору или монтажнику проверить геометрическую совместимость агрегата с посадочным местом и подводящими линиями на существующем оборудовании.
Типичные ошибки при подборе
- Пренебрежение рабочим давлением. Выбор насоса только по присоединительной резьбе без учета требуемого давления в системе (до 0,4 МПа для данной модели) может привести к его быстрому выходу из строя.
- Игнорирование типа и качества рабочей среды. Использование жидкостей, не соответствующих рекомендованным (минеральное масло вязкостью 10-100 сСт), а также работа на загрязненной среде без фильтрации резко сокращает ресурс пластин и уплотнений.
- Несоответствие частоты вращения. Подключение привода с частотой вращения, выходящей за допустимый диапазон 480-1500 об/мин, ведет к кавитации на всасе или перегрузке на выходе.
- Неправильное определение направления вращения. Заказ модели с правым вращением при необходимости левого (для реверсивных систем) делает монтаж невозможным. Для таких случаев предусмотрена модель С12-4М-6,3.
Варианты оформления заказа
Заказывая насос С12-5М-6,3, вы можете указать следующие данные для точного подбора и быстрой отгрузки:
- Базовая поставка: Насос С12-5М-6,3 (исполнение УХЛ4), с паспортом и руководством по эксплуатации.
- Поставка с ремкомплектом: Насос С12-5М-6,3 + комплект уплотнений и пластин для планового ТО.
- Комплексная поставка для модернизации: Насос С12-5М-6,3 (как замена устаревшего С12-54) с консультацией инженера по адаптации переходных плит и гидроарматуры.
Насос С12-5М-6,3 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА по всей территории России и в страны СНГ. Мы обеспечиваем оперативную доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также техническую поддержку на всех этапах – от подбора оборудования до пусконаладки. Наши специалисты готовы помочь с подбором аналога для вашей конкретной гидросистемы. Оставить заявку на расчет или получить консультацию можно через сайт 777-gidra.ru или, перейдя в раздел Контакты.
