Блок кондиционирования воздуха ПБК10.10 представляет собой агрегатированный узел П-БК 10.16(10), предназначенный для подготовки сжатого воздуха в промышленных пневмосистемах. Основная задача этого блока – фильтрация, регулировка давления и смазка воздуха, подаваемого на пневмоинструмент и исполнительные механизмы станков, прессового и другого оборудования.
Описание и назначение блока ПБК10.10

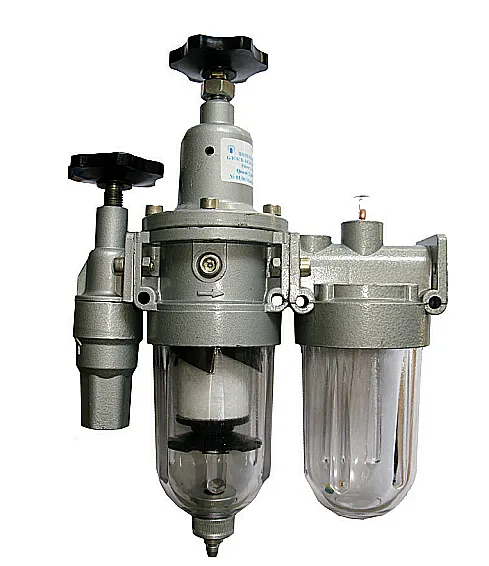

Блок кондиционирования ПБК10.10 представляет собой готовый модуль, собранный на общей плите. Он предназначен для установки в линию подачи сжатого воздуха после компрессора или ресивера. Основная функция – обеспечение стабильных параметров рабочей среды для увеличения ресурса пневмооборудования. Комплектация базовой модели ПБК10.10 включает в себя несколько ключевых аппаратов.
В зависимости от модификации, блок ПБК может комплектоваться следующими компонентами: входной вентиль с функцией обратного клапана (П-МК07), фильтр-регулятор с тонкостью фильтрации 40 мкм (П-МК04) и маслораспылитель (П-МК06). Рассматриваемая модель ПБК10.10 поставляется без манометра (П-МК09) и предохранительного клапана (П-КАП16-2), что позволяет интегрировать её в системы, где эти приборы уже установлены отдельно.
Код ТН ВЭД: 8479 89 970 9 – Части машин и механизмов промышленные.Габаритные размеры и вес
Блок кондиционирования ПБК10.10 выполнен в компактном корпусе, удобном для монтажа на стену, раму станка или непосредственно в пневмолинию. Его вес и размеры зависят от исполнения и условного прохода.
| Параметр |
Значение |
| Масса блока (ориентировочно) |
1.5 – 3.5 кг |
| Условный проход (Ду) |
10 мм |
| Тип присоединения |
Резьбовое (вход/выход) |
| Габариты (ШxВxГ) |
~150x200x100 мм |
Технические характеристики
Блок ПБК10.10 рассчитан на работу в стандартных промышленных условиях с сжатым воздухом. Его параметры обеспечивают фильтрацию, регулировку и смазку воздуха для пневмосистем средней производительности.
| Наименование параметра |
Значение |
| Рабочее давление (номинальное) |
1.0 МПа (10 кгс/см²) |
| Минимальное давление на входе |
0.16 МПа (1.6 кгс/см²) |
| Температура рабочей среды |
+5°C … +60°C |
| Тип рабочей среды |
Сжатый воздух (технический, очищенный от капельной влаги и масел) |
| Присоединительные размеры (резьба) |
G1/4" или G3/8" (уточняется в заказе) |
| Расход воздуха при давлении на выходе 0.63 МПа |
Максимальный: не менее 0.8 м³/мин
Минимальный: не более 0.16 м³/мин |
| Тонкость фильтрации (фильтр-регулятор П-МК04) |
до 40 мкм |
Шутка для инженера: В проекте пневмосистемы всё было идеально: компрессор мощный, трубопроводы подобраны точно. Но во время пуска весь блок кондиционирования ПБК зашипел и отказался регулировать давление. После вскрытия оказалось, что монтажники забыли снять защитную плёнку с фильтра. Мотивация узела была на нуле – он просто отказывался «работать в таких условиях».
Преимущества и особенности эксплуатации
Использование агрегатированного блока кондиционирования типа ПБК10.10 вместо отдельных компонентов предоставляет ряд эксплуатационных преимуществ для технических специалистов и сервисных служб.
Увеличение ресурса оборудования. Стабильное давление и очищенный от примесей воздух продлевают срок службы пневмоцилиндров, клапанов и инструмента.
Уменьшение простоев. Комплексный узел упрощает регламентное обслуживание и диагностику. Замена фильтрующего элемента или долив масла в распылитель выполняются быстрее, чем поиск неисправности в разрозненных элементах.
Удобство монтажа. Готовый блок с предустановленными соединениями значительно сокращает время установки и вероятность ошибок при сборке линии подготовки воздуха.
Совместимость с типовыми гидростанциями и пневмосистемами. Стандартизированные присоединительные размеры и параметры позволяют интегрировать ПБК10.10 в большинство существующих промышленных систем.
Принцип работы блока ПБК10.10
Принцип функционирования блока ПБК10.10 основан на последовательной обработке сжатого воздуха. Воздух из магистрали или ресивера поступает на вход блока через вентиль П-МК07, который также предотвращает обратный ток среды при отключении. Далее поток проходит через фильтр-регулятор П-МК04, где происходит его очистка от твердых частиц и конденсата, а также точная регулировка выходного давления до заданного оператором значения. После этого подготовленный воздух направляется в маслораспылитель П-МК06, который добавляет в поток мелкодисперсную масляную взвесь для смазки движущихся частей пневмооборудования. Очищенный, отрегулированный и смазанный воздух подается на выход блока для питания потребителей.
Температурный режим работы и срок службы
Блок ПБК10.10 рассчитан на непрерывную работу в диапазоне температур окружающей среды и рабочей среды от +5°C до +60°C. Ресурс работы напрямую зависит от качества подаваемого воздуха, регулярности технического обслуживания и соблюдения номинального давления. Ключевые факторы, влияющие на долговечность: чистота воздуха на входе (рекомендуется предварительная грубая фильтрация), своевременная замена фильтрующего элемента в модуле П-МК04 и контроль уровня масла в распылителе П-МК06. При соблюдении условий эксплуатации средний срок службы блока составляет несколько лет.
Область применения и типовое оборудование
Блок кондиционирования ПБК10.10 широко используется в различных отраслях промышленности и сервиса, где применяется пневматика. Он устанавливается на станочное оборудование (фрезерные, токарные, шлифовальные станки), прессовое и штамповочное оборудование, линии сборки и окраски. Также блок востребован в составе мобильных и стационарных гидростанций и насосных групп для управления пневматической арматурой. Его применяют в строительной и спецтехнике, в системах управления технологическими процессами.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности блока ПБК10.10 периодически требуются запасные части. Наиболее подвержены износу уплотнительные элементы.
| Наименование детали / узла |
Причина износа / замена |
| Фильтрующий элемент (картридж) для П-МК04 |
Загрязнение, снижение пропускной способности. Замена по регламенту или при падении давления. |
| Уплотнительные кольца и манжеты (комплект) |
Естественный износ, потеря эластичности, утечки. Замена при техническом обслуживании. |
| Регулировочная пружина в П-МК04 |
Деформация, приводящая к нестабильности выходного давления. |
| Игольчатый клапан / жиклер в П-МК06 |
Закупорка, нарушение дозирования масла. |
Типичные ошибки при подборе блока ПБК
Выбор блока кондиционирования только по присоединительной резьбе без учёта расхода воздуха и рабочего давления в системе.
Игнорирование требуемого диапазона регулировки давления. Модель ПБК10.10 настроена на определённый диапазон, важно убедиться в его соответствии параметрам вашей пневмосистемы.
Несоответствие типа рабочей среды. Блок рассчитан на работу со сжатым воздухом, использование его с другими газами или агрессивными средами недопустимо без специального исполнения.
Пренебрежение требованиями к фильтрации на входе. Установка блока ПБК10.10 непосредственно после компрессора без грубого фильтра приведёт к быстрому засорению фильтрующего элемента и снижению ресурса.
Внешний вид и присоединительные размеры
Для проверки совместимости с существующим оборудованием необходимо сверить тип и размер резьбы на входном и выходном патрубках блока, а также габаритные размеры для обеспечения свободного доступа при монтаже и обслуживании.
Примеры заказа и условное обозначение
Обозначение модели ПБК10.10 расшифровывается следующим образом: ПБК – блок кондиционирования, 10 – условный проход (Ду10), 10 – исполнение. В заказе можно указать модификации: базовый комплект ПБК10.10 (П-МК04, П-МК06, П-МК07); вариант с другим типом резьбы подключения; комплект с манометром или предохранительным клапаном.
Пример 1: Блок кондиционирования ПБК10.10 базовый (П-МК04, П-МК06, П-МК07), резьба G1/4".
Пример 2: Блок кондиционирования ПБК10.10 с дополнительной установкой манометра П-МК09 на выходе.
