Блок ПБК17.10 УХЛ4 (П-БК 17.10) представляет собой компактный функциональный узел, предназначенный для подготовки сжатого воздуха в пневматических системах промышленного оборудования. Основное назначение данного блока заключается в фильтрации, регулировке давления, а также дозированной подаче масла в воздушную магистраль для смазки пневмоинструмента и исполнительных механизмов. Оборудование рассчитано на эксплуатацию в условиях умеренного и холодного климата (УХЛ4).
Описание и назначение

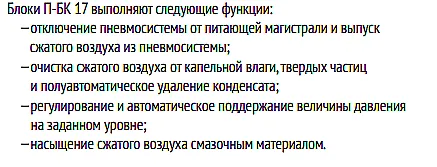

Блок ПБК17.10 является частью пневмо- или гидростанций, обеспечивающих работу широкого спектра оборудования. Его ключевая функция – подготовка рабочей среды (сжатого воздуха) перед ее подачей к конечным потребителям. В стандартной базовой комплектации блок ПБК включает входной трехлинейный вентиль с функцией обратного клапана, фильтр-регулятор с заданной тонкостью фильтрации и маслораспылитель. Такая конфигурация позволяет обеспечить чистоту, стабильное давление и необходимую смазку воздушного потока, что напрямую влияет на ресурс и безотказность работы всего пневматического контура.
Габариты, вес и код ТН ВЭД
Блок ПБК17.10 имеет условный проход Ду=10 мм. Конкретные габаритные и присоединительные размеры зависят от производителя и комплектации. Масса блока в стандартном исполнении, как правило, составляет от 2,5 до 4,0 кг, что облегчает монтаж и интеграцию в существующие системы. Данное изделие классифицируется в соответствии с Кодом ТН ВЭД 8481 (Арматура трубопроводная, например, клапаны, краны, клапаны-заслонки).

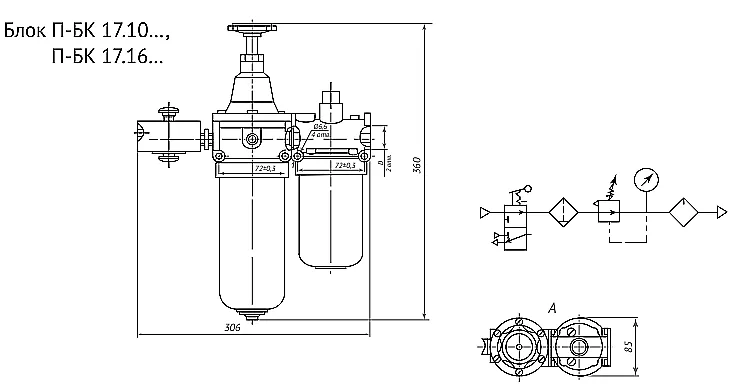

Примерные габаритные параметры Блока ПБК17.10
| Параметр |
Значение / Диапазон |
| Условный проход (Ду), мм |
10 |
| Присоединительная резьба |
Наружная / внутренняя трубная резьба G¼" - G½" |
| Высота (ориентировочно), мм |
180 - 220 |
| Ширина (ориентировочно), мм |
120 - 150 |
| Глубина (ориентировочно), мм |
80 - 100 |
| Масса, кг |
2,5 - 4,0 |
| Код ТН ВЭД |
8481 |
Инженер настраивает сложную пневмосистему. Задает новичку вопрос: «Как думаешь, почему на всех станках стоит блок ПБК17.10?» Тот отвечает: «Чтобы воздух был чистый и смазанный?» – «Нет, – говорит инженер, – чтобы я сразу видел, кто его пытается обойти, когда вся линия встает из-за грязи и сухого воздуха».
Технические характеристики
Ключевые параметры блока ПБК17.10 УХЛ4 определяют область его применения и границы эксплуатации. Ниже приведены основные характеристики.
| Параметр |
Значение |
Примечание |
| Рабочее давление |
Номинальное: 1,0 МПа (10 кгс/см²)
Минимальное входное: 0,16 МПа (1,6 кгс/см²) |
Диапазон настройки регулятора зависит от модели. |
| Диапазон температур эксплуатации |
-40°C до +50°C |
Для климатического исполнения УХЛ4. |
| Тип рабочей среды |
Сжатый воздух, очищенный от жидкой воды и масел |
Может использоваться с инертными газами. |
| Производительность (расход воздуха) при 0,63 МПа |
Максимальный: не менее 0,8 м³/мин
Минимальный: не более 0,16 м³/мин |
Для Ду=10 мм. Определяет пропускную способность блока. |
| Тонкость фильтрации |
40 мкм (абсолютная) |
Абсолютное значение порога фильтрации. |
| Степень влагоотделения опционального фильтра-влагоотделителя |
Не менее 95% |
При соблюдении условий эксплуатации. |
| Диапазон настройки опционального реле давления |
0,16 – 1,0 МПа |
Для контроля и сигнализации. |
| Диапазон настройки опционального предохранительного клапана |
0,5 – 0,7 МПа |
Для защиты контура от превышения давления. |
Преимущества и особенности эксплуатации
Использование блока ПБК17.10 в составе пневматических систем дает ряд существенных преимуществ для производственных и сервисных предприятий.
- Сокращение простоев оборудования. Эффективная фильтрация и стабилизация давления минимизируют отказы пневмоцилиндров, инструмента и клапанов, вызванные загрязнениями и перепадами давления.
- Увеличение ресурса пневматических компонентов. Подача дозированного количества масла в воздушный поток обеспечивает постоянную смазку трущихся пар в пневмодвигателях и другом оборудовании, значительно продлевая их срок службы.
- Удобство монтажа и обслуживания. Компактная блочная конструкция объединяет несколько функций в одном узле, что упрощает установку и сокращает количество точек подключения и потенциальных утечек.
- Стабильность параметров рабочей среды. Фильтр-регулятор поддерживает постоянное давление на выходе блока ПБК17.10 независимо от колебаний в магистрали, что критично для точных производственных операций.
- Совместимость с типовыми гидро- и пневмосистемами. Стандартные присоединительные размеры (Ду10) и резьбовые соединения позволяют легко интегрировать блок в существующие линии большинства отечественных и импортных станков.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора или ресивера поступает на вход блока ПБК17.10. Первым элементом в цепи является входной трехлинейный вентиль (П-МК07), который выполняет функции запорного устройства и обратного клапана, предотвращая слив воздуха из системы при отключении. После открытия вентиля воздух направляется в фильтр-регулятор (П-МК04). Здесь происходит очистка от твердых частиц размером более 40 мкм, а также отделение конденсата (при наличии влагоотделителя). Одновременно регулятор давления понижает и стабилизирует давление до заданного оператором значения. Далее подготовленный и отрегулированный воздух проходит через маслораспылитель (П-МК06), который впрыскивает в поток мелкодисперсное масло для смазки последующих элементов системы. С выхода блока воздух подается к потребителям.

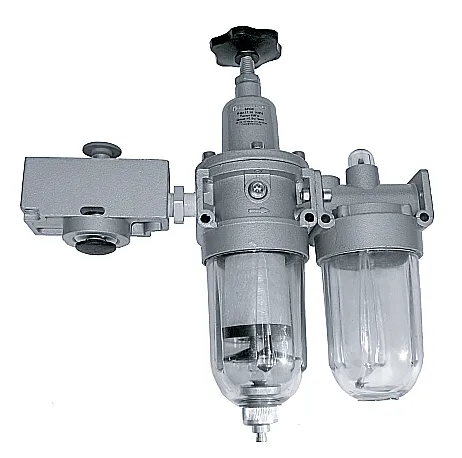

Внешний вид функционального блока ПБК17.10 УХЛ4. Вид спереди на манометр, регулятор давления и маслораспылитель.
Температурный режим и срок службы
Блок ПБК17.10 рассчитан на эксплуатацию в диапазоне температур от -40°C до +50°C, что соответствует климатическому исполнению УХЛ4 и позволяет использовать его в неотапливаемых цехах и в условиях российского климата. Оборудование предназначено для длительной непрерывной работы.** Ресурс блока зависит от нескольких ключевых факторов: качества подаваемого сжатого воздуха (наличие примесей, влажности), регулярности технического обслуживания (замена фильтрующих элементов, пополнение масла в распылителе), соблюдения номинальных параметров давления и расхода. При соблюдении регламента и использовании качественных рабочих сред срок службы измеряется годами.
Область применения и типовое оборудование
Блок ПБК17.10 находит применение во всех отраслях промышленности, где используются пневматические приводы и инструменты. Он является стандартным элементом подготовки воздуха в составе:
- Промышленных пневмостанций и гидравлических станций с пневмоприводом.
- Станочного парка: токарные, фрезерные, шлифовальные станки с пневматическими зажимами, патронами, системами очистки.
- Прессового и штамповочного оборудования.
- Автоматических линий и роботизированных комплексов.
- Строительной и дорожной техники, использующей пневматические системы управления.
- Машин для упаковки и фасовки продукции.
- Установок пневмотранспорта.
Вид с тыльной стороны блока ПБК17.10. Отчетливо видны присоединительные патрубки для подключения к пневмомагистрали.
Типовые ошибки при подборе
- Выбор исключительно по присоединительному размеру. Недостаточно подобрать блок ПБК17.10 только по резьбе Ду10. Необходимо проверять соответствие максимального расхода (0,8 м³/мин) потребностям всех потребителей в контуре.
- Игнорирование требований к чистоте воздуха. Если входящая воздушная магистраль сильно загрязнена, стандартного фильтра на 40 мкм может быть недостаточно. Требуется установка дополнительных ступеней фильтрации перед блоком.
- Несоответствие температурного диапазона. Установка блока в среду с температурой, выходящей за пределы -40°C…+50°C, приведет к преждевременному выходу из строя уплотнений и регулятора.
- Использование нерегламентированной рабочей среды. Применение блока для работы с агрессивными газами или парами без проверки совместимости материалов может вызвать коррозию и разрушение внутренних компонентов.
Структура условного обозначения и состав блока
Расшифровка обозначения ПБК17.10 УХЛ4:
- П – Пневматический.
- БК – Блок комбинированный или блок подготовки воздуха.
- 17 – Типовая схема или последовательность аппаратов в блоке.
- 10 – Условный проход, Ду=10 мм.
- УХЛ4 – Климатическое исполнение для умеренного и холодного климата, категория размещения 4 (в закрытых помещениях с искусственным регулированием климатических условий).
Блок ПБК17.10 в базовой версии включает:
- Входной трехлинейный вентиль с обратным клапаном (П-МК07). Обеспечивает отсечку и предотвращает обратный поток.
- Фильтр-регулятор (П-МК04) с тонкостью фильтрации 40 мкм. Очищает и стабилизирует давление.
- Маслораспылитель (П-МК06). Осуществляет дозированную подачу масла в воздушный поток.
Опционально в состав блока могут быть включены: реле давления (П-МК09), манометр, предохранительный клапан (П-КАП16-2) и фильтр-влагоотделитель.
Пример установки блока ПБК17.10 УХЛ4 в составе пневмооборудования промышленного станка.
Ремкомплект и часто заменяемые элементы
Для поддержания работоспособности блока ПБК17.10 необходимо периодически обслуживать его компоненты. Чаще всего замене подлежат следующие элементы:
| Элемент |
Типичный артикул / наименование |
Признаки износа / условия замены |
| Фильтрующий картридж (чашка) фильтра |
Для П-МК04 |
Увеличение перепада давления на фильтре, видимое загрязнение, по графику планового ТО. |
| Уплотнительные кольца и манжеты |
Комплект уплотнений для блока ПБК |
Появление утечек воздуха в местах соединений, снижение давления. |
| Мембрана регулятора давления |
Для П-МК04 |
Нестабильное давление на выходе, самопроизвольное изменение уставки. |
| Жиклер маслораспылителя |
Для П-МК06 |
Неравномерная или недостаточная подача масла, засорение. |
| Пружина предохранительного клапана (если установлен) |
Для П-КАП16-2 |
Подсос воздуха при номинальном давлении или несрабатывание при превышении. |
Примеры конфигураций для заказа
При оформлении заказа важно указать требуемую комплектацию блока ПБК17.10 УХЛ4.
- Заказ №1 (Базовая комплектация): ПБК17.10 УХЛ4 – Блок в базовом исполнении (вентиль, фильтр-регулятор 40 мкм, маслораспылитель).
- Заказ №2 (Расширенная комплектация): ПБК17.10 УХЛ4 с реле давления и манометром – Блок с дополнительными элементами контроля.
- Заказ №3 (Полная комплектация): ПБК17.10 УХЛ4 с ФВО (фильтром-влагоотделителем) и ПК (предохранительным клапаном) – Для систем с повышенными требованиями к очистке и безопасности.
