Узловой блок ПБК17.16-Блок П-БК 17.16 УХЛ4 — это готовое комплексное решение для подготовки сжатого воздуха в промышленных пневмосистемах. Устройство объединяет несколько аппаратов в едином компактном корпусе для обеспечения стабильной подачи очищенного и смазанного воздуха к пневматическому исполнительному оборудованию. Модуль предназначен для установки после ресивера компрессорной станции и выполняет ключевую роль в повышении надёжности и ресурса пневмоприводов.

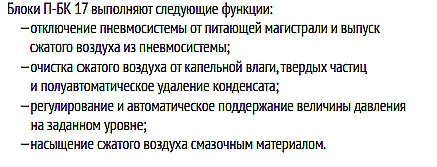

Назначение и область применения блока ПБК17.16
Основная функция данного технологического блока — финишная подготовка рабочей среды перед её поступлением в пневмолинию потребителя. Комбинированный узел ПБК17.16 находит применение в различных отраслях промышленности для обеспечения работы прессового оборудования, станков с пневмоприводом, пневмоцилиндров, захватов роботизированных комплексов. Его использование критически важно для стабильности давления и защиты дорогостоящих пневмоагрегатов от загрязнений и влаги.
Вес блока ПБК 17.16 УХЛ4, в зависимости от конкретной комплектации аппаратами, составляет ориентировочно 1.5–2.5 кг. Габаритные размеры варьируются в пределах 250х150х100 мм для наиболее распространённых модификаций. Код ТН ВЭД для подобного оборудования — 8421 39 000 9 (фильтры и регуляторы давления для жидкостей или газов).
| Условный проход (Ду), мм | Приблизительная масса, кг | Габариты (ДxШxВ), мм |
|---|
| 6 | 0.8–1.2 | 180x100x80 |
| 10 | 1.2–1.8 | 220x120x90 |
| 16 | 1.5–2.5 | 250x150x100 |
| 25 | 2.5–3.5 | 300x200x120 |
Состав и модификации блока ПБК
В зависимости от требуемой функциональности, блок подготовки пневматического воздуха ПБК17.16 может включать в себя следующие аппараты, смонтированные на общем основании:
- Входной трёхлинейный клапан (обозначение П-МК07). Устройство выполняет функции запорной арматуры и обратного клапана, предотвращая обратный поток среды при отключении.
- Фильтр-регулятор давления (П-МК04). Обеспечивает тонкую очистку рабочего воздуха с абсолютной тонкостью фильтрации до 40 мкм и поддерживает заданное стабильное давление на выходе.
- Маслораспылитель (П-МК06). Дозированно подаёт масляный аэрозоль в пневмомагистраль для смазки движущихся частей пневмоцилиндров и пневмомоторов.
- Реле давления с манометром (П-МК09). Контролирует уровень давления с возможностью настройки в диапазоне от 0.16 до 1.0 МПа и подаёт сигнал для управления компрессором.
- Предохранительный клапан (П-КАП16-2). Защищает контур от превышения давления, настраивается на срабатывание в интервале 0.5–0.7 МПа.
- Фильтр-влагоотделитель. Осушает сжатый воздух, удаляя из него конденсат с эффективностью не менее 95%.

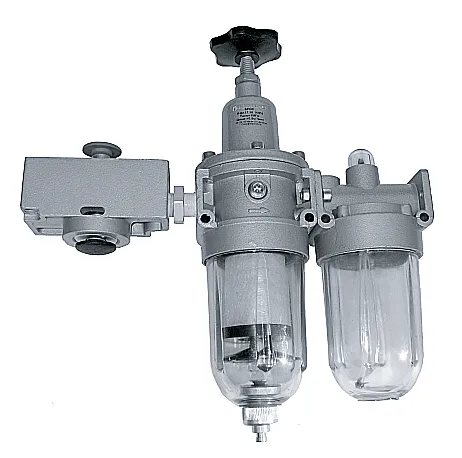

Вид блока ПБК17.16 спереди с установленными аппаратами и манометром.
Инженер вызывает механика:
— Слышь, блок ПБК17.16 на линии подготовки воздуха барахлит, давление скачет.
Механик, не отрываясь от журнала:
— Там же входной трёхлинейный клапан стоит? Постучи по нему молотком, должен заработать.
Через время инженер возвращается:
— Молоток помог, но теперь давление не падает вообще... Кажется, я его просто заклинил.

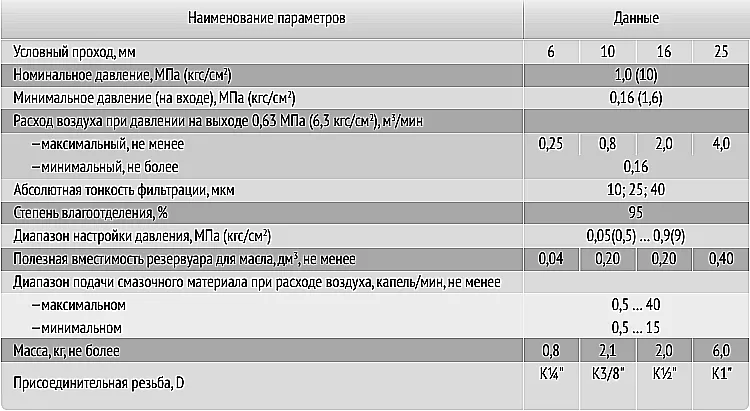

Технические характеристики блока ПБК
Ключевые параметры для подбора модели по условному проходу приведены в таблице. Выбор типоразмера блока ПБК осуществляется на основе требуемой производительности системы и давления.
| Параметр | Условный проход (Ду), мм | Значения для Ду |
|---|
| Параметр | Ед. изм. | 6 | 10 | 16 | 25 |
|---|
| Минимальное давление на входе | МПа (кгс/см²) | 0.16 (1.6) |
| Номинальное рабочее давление | МПа (кгс/см²) | 1.0 (10) |
| Тип рабочей среды | — | Сжатый воздух, очищенный от крупных частиц |
| Диапазон рабочих температур | °C | от -10 до +60 (для УХЛ4) |
| Присоединительная резьба (тип) | — | R (G) 1/4" | R (G) 3/8" | R (G) 1/2" | R (G) 3/4" |
| Макс. расход при Pвых=0.63 МПа | м³/мин | 0.25 | 0.8 | 2.0 | 4.0 |
| Мин. расход (регулируемый) | м³/мин | 0.05 | 0.16 | 0.16 | 0.16 |
Принцип работы и преимущества эксплуатации
Принцип функционирования блока ПБК17.16 основан на последовательной обработке сжатого воздуха. Поток из магистрали поступает через входной трёхлинейный клапан, который при необходимости может полностью перекрыть линию. Далее воздух проходит через фильтр-регулятор, где происходит его очистка от твёрдых частиц размером свыше 40 мкм и стабилизация давления до заданного оператором уровня. После этого подготовленный воздух может направляться либо напрямую к потребителю, либо через маслораспылитель, который добавляет в поток мелкодисперсное масло для смазки пневмооборудования.
Ключевые выгоды от использования блока ПБК
- Снижение эксплуатационных расходов: Комплексная защита пневмосистемы от загрязнений и избыточной влаги многократно увеличивает ресурс уплотнений, золотников и цилиндров, сокращая частоту и стоимость ремонтов.
- Повышение стабильности работы: Точная регулировка и поддержание давления обеспечивают повторяемость циклов работы автоматизированного оборудования, что критически важно для технологических процессов.
- Удобство монтажа и обслуживания: Компактное размещение всех необходимых аппаратов на одной плите упрощает установку, экономит пространство и облегчает доступ для технического обслуживания и замены модулей.
- Совместимость с типовыми гидро- и пневмосистемами: Стандартизированные присоединительные размеры и параметры обеспечивают простую интеграцию в существующие линии.
- Гибкость конфигурации: Возможность комплектации блока ПБК необходимым набором аппаратов позволяет оптимизировать систему под конкретные технологические требования.
Температурный режим и срок службы
Блок ПБК17.16 УХЛ4 климатического исполнения рассчитан на работу в диапазоне температур окружающей среды от -10°C до +60°C. Он допускает как непрерывную эксплуатацию, так и работу в циклическом режиме с частыми пусками и остановами. Основным фактором, определяющим ресурс устройства, является качество подаваемого воздуха. Для обеспечения заявленного срока службы перед блоком подготовки должны быть установлены фильтры грубой очистки и осушители, удаляющие основную массу влаги и твёрдых включений.
Типичный ресурс блока ПБК до первого капитального ремонта при соблюдении условий эксплуатации, своевременной замене фильтрующих элементов и картриджей маслораспылителя составляет 5–7 лет.
Типичные ошибки при подборе узла ПБК
- Выбор по резьбе без учёта расхода: Подбор только по присоединительному размеру (например, Ду=16мм) без анализа требуемого расхода воздуха (м³/мин) может привести к падению давления в линии при одновременной работе нескольких потребителей.
- Игнорирование давления на входе: Установка блока подготовки при давлении в магистрали ниже минимально допустимого (0.16 МПа) приведёт к некорректной работе регулятора и маслораспылителя.
- Несоответствие типа рабочей среды: Использование блока для подготовки других газов или агрессивных сред без подтверждения совместимости материалов уплотнений.
- Неучёт температурного диапазона: Эксплуатация блока ПБК УХЛ4 в условиях, выходящих за рамки -10…+60°C, приводит к ускоренному износу манжет и резиновых элементов.
Условное обозначение и расшифровка индекса ПБК17.16
Расшифровка маркировки помогает однозначно идентифицировать модель:
- ПБК — Пневматический Блок Комбинированный.
- 17 — Условный номер разработки или серии.
- 16 — Условный проход (Ду) в миллиметрах.
- УХЛ4 — Климатическое исполнение и категория размещения по ГОСТ 15150-69: для умеренного и холодного климата, в закрытых помещениях с искусственно регулируемыми условиями.
Схематичное расположение присоединительных портов на плите блока ПБК, вид сверху.
Вид сбоку на блок ПБК с указанием монтажных отверстий для крепления к стене или раме.
Основные компоненты, входящие в состав блока подготовки воздуха ПБК.

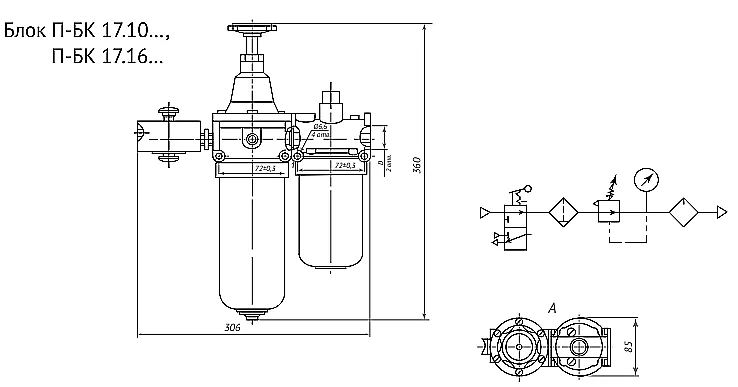

Габаритные и присоединительные размеры
Для проверки совместимости с существующей системой необходимо учитывать межосевые расстояния между присоединительными портами на базовой плите блока ПБК17.16. Стандартный шаг между отверстиями под аппараты составляет 40–50 мм, что соответствует типовым промышленным стандартам. Подключение к пневмомагистрали осуществляется через резьбовые штуцеры типа R (коническая трубная резьба по ГОСТ 6211-81) или G (цилиндрическая), в зависимости от заказа. Перед установкой рекомендуется свериться с размерами на чертежах и убедиться в наличии свободного пространства для доступа к регуляторам и манометру.
Состав ремкомплекта и часто заменяемые детали
Наиболее уязвимыми элементами в блоке ПБК, требующими периодической замены, являются расходные материалы и уплотнения. Рекомендуется держать на складе следующий набор ЗИП:
| Наименование запчасти | Типичный артикул / обозначение | Условия, приводящие к износу |
|---|
| Фильтрующий элемент (картридж) для П-МК04 | КЭ-40 | Загрязнение рабочей среды абразивными частицами. Замена по перепаду давления. |
| Комплект уплотнений (кольца, манжеты) для клапана П-МК07 | УК-16 | Потеря эластичности из-за температурных перепадов и старения резины. |
| Клапан (игла) регулятора давления | ИР-04 | Износ посадочной поверхности из-за эрозии потоком неочищенного воздуха. |
| Пружина настройки предохранительного клапана П-КАП16-2 | ППК-0.7 | Усталость металла при частых срабатываниях системы. |
| Форсунка и ёмкость для масла к П-МК06 | ФМР-06 | Забивание калиброванного отверстия продуктами загустевшего масла. |
Примеры заказа блоков ПБК
Для корректного оформления заказа необходимо указать условное обозначение базовой модели и требуемую комплектацию. Примеры формулировок:
- ПБК17.16-Блок П-БК 17.16 УХЛ4 — базовая модель с условным проходом 16 мм, климатическим исполнением УХЛ4, в стандартной комплектации (входной клапан, фильтр-регулятор).
- ПБК17.16-Блок П-БК 17.16 УХЛ4 с маслораспылителем (П-МК06) — модификация базового блока с дополнительно установленным маслораспылителем для смазки пневмоприводов.
- ПБК10.10-Блок П-БК 10.10 У3 для Ду=10мм — модель другого типоразмера (Ду=10 мм) с климатическим исполнением У3 для умеренного климата.
Точный подбор конфигурации блока ПБК17.16 и его аналогов поможет выполнить инженер-консультант компании.
