Блок кондиционирования ПБК12.16(10) – это комплексный узел подготовки сжатого воздуха для питания пневматических систем промышленного оборудования. Батарея предназначена для стабилизации давления, очистки, осушения и смазки воздушного потока, что обеспечивает надёжную работу пневмоцилиндров, пневмомоторов и инструмента. Отсутствие манометра в данной модификации делает её оптимальным выбором для интеграции в панели управления с централизованным контролем давления.
Описание и назначение
Блок кондиционирования ПБК представляет собой компактную сборку из нескольких функциональных аппаратов, смонтированных на общем коллекторе. Основная задача модуля – подготовка воздуха, поступающего от компрессора, до параметров, требуемых конечными потребителями пневмоэнергии. Использование такого блока кондиционирования значительно повышает ресурс работы пневмооборудования, защищая его от загрязнений, влаги и недостатка смазки.
Код ТН ВЭД: 8421 39 000 0 – Оборудование и аппараты для фильтрования или очистки жидкостей или газов, прочее.
Вес, габариты и модельный ряд
Модели блока ПБК различаются по условному проходу (Ду), что определяет их пропускную способность и присоединительные размеры. Вес и габаритные размеры зависят от конкретной комплектации и диаметра прохода.
| Параметр |
Значение / Диапазон |
| Условный проход (Ду), мм |
6, 10, 16, 25 |
| Приблизительный вес (для Ду10), кг |
~2.5 – 3.5 |
| Габаритные размеры (Ду10), мм |
~250 (Ш) x 180 (В) x 100 (Г) |
Заходит как-то инженер на склад и видит, как монтажник крутит в руках сложный узел.
— Что это? – спрашивает.
— Блок кондиционирования, – отвечает монтажник. – Вроде всё подключил, а воздух из него идёт какой-то «некондиционный»… Оказалось, забыл подать воздух на вход. Вот так иногда самое важное упускаем.
Состав блока ПБК и технические характеристики
В зависимости от модификации, блок кондиционирования ПБК 12.16 включает набор следующих аппаратов, каждый из которых выполняет свою функцию в цепи подготовки воздуха.
- Входной запорно-обратный клапан (П-МК07): Отсекает линию и предотвращает обратный поток при отключении.
- Фильтр-регулятор (П-МК04): Очищает воздух от твёрдых частиц с тонкостью фильтрации 40 мкм и регулирует давление на выходе.
- Маслораспылитель (П-МК06): Дозировано подаёт масляный туман в воздушную магистраль для смазки пневмоаппаратуры.
- Реле давления (П-МК09): Контролирует уровень давления с диапазоном настройки 0,16–1,0 МПа (в данной модификации манометр отсутствует).
- Предохранительный клапан (П-КАП16-2): Защищает систему от превышения давления, настраивается в диапазоне 0,5–0,7 МПа.
- Фильтр-влагоотделитель: Удаляет конденсат из сжатого воздуха со степенью эффективности не менее 95%.
Технические параметры
| Параметр |
Ду 6 |
Ду 10 |
Ду 16 |
Ду 25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0,16 (1,6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1,0 (10) |
Расход воздуха при Pвых=0,63 МПа, м³/мин:
– макс., не менее
– мин., не более |
0,25
0,05 |
0,8
0,16 |
2,0
0,16 |
4,0
0,16 |
| Диапазон рабочих температур, °C |
+5 … +60 |
| Тип рабочей среды |
Сжатый воздух (неагрессивные газы), очищенный от масел |
| Тип присоединения |
Резьбовое (в зависимости от исполнения) |
Фланцевое или резьбовое |

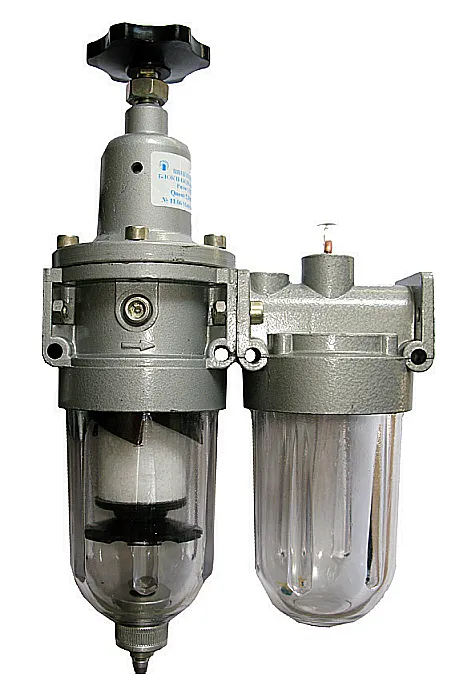

Вид спереди на блок кондиционирования ПБК 12.16. Показаны основные элементы управления: регулятор давления, рукоятка маслораспылителя, настройка реле давления.

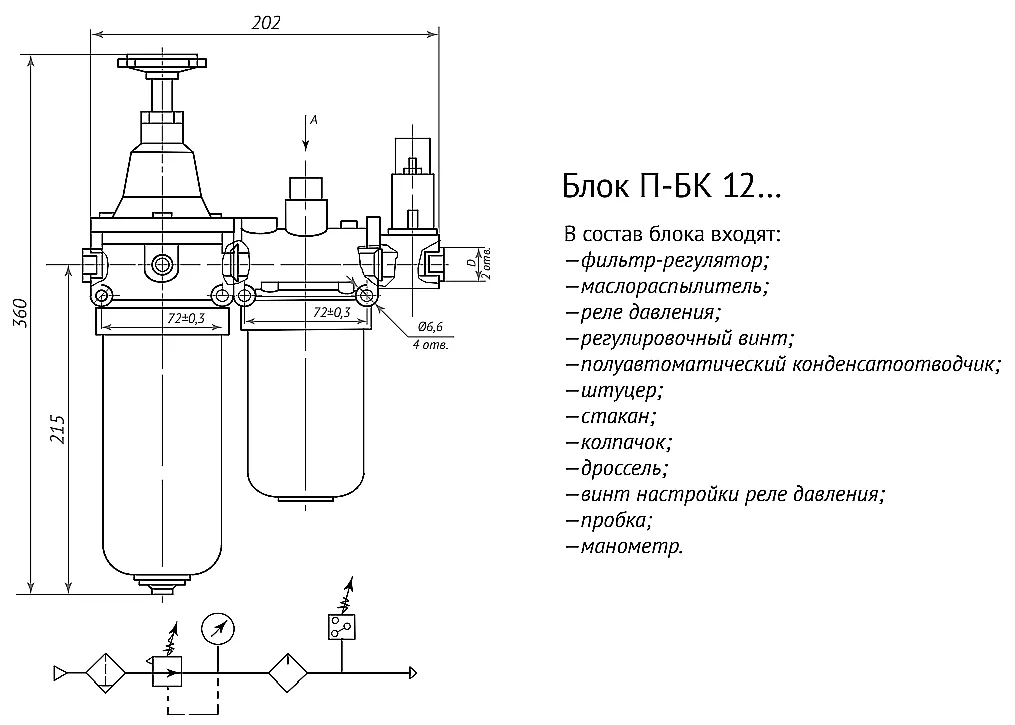

Блок кондиционирования, вид сбоку. Чётко видны габаритные размеры узла, расположение входного и выходного портов для подключения трубопроводов.
Преимущества и особенности эксплуатации
- Сокращение простоев оборудования: Комплексная защита от влаги, грязи и отсутствия смазки предотвращает поломки пневмоцилиндров и клапанов.
- Стабильность рабочих параметров: Фильтр-регулятор обеспечивает постоянное заданное давление вне зависимости от колебаний в магистрали.
- Удобство монтажа и обслуживания: Все компоненты смонтированы на единой планке, что экономит место и упрощает установку в шкаф или на раму станка.
- Увеличение ресурса пневмосети: Качественная подготовка воздуха минимизирует износ уплотнений и трущихся пар во всей системе.
- Совместимость с типовыми системами: Стандартные присоединительные размеры и параметры давления позволяют легко интегрировать блок кондиционирования в существующие линии.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессорной станции поступает на входной патрубок блока кондиционирования. Сначала поток проходит через запорно-обратный клапан, затем поступает в фильтр-влагоотделитель, где происходит отделение конденсата и грубых примесей. Далее воздух очищается в фильтре-регуляторе (П-МК04) до тонкости 40 мкм, и в нём же происходит стабилизация давления до заданного пользователем значения. После регулятора часть воздуха проходит через маслораспылитель (П-МК06), обогащаясь масляным аэрозолем для смазки последующих элементов. Реле давления (П-МК09) контролирует уровень, а предохранительный клапан (П-КАП16-2) страхует систему от аварийного превышения. Подготовленный воздух подаётся на выходной порт для распределения по потребителям.
Температурный режим и срок службы
Блок кондиционирования ПБК12.16 рассчитан на непрерывную работу в диапазоне температур воздуха от +5°C до +60°C. На ресурс работы напрямую влияют: качество поступающего воздуха (наличие масла и агрессивных примесей), соблюдение паспортных значений давления, своевременность обслуживания – слив конденсата из отстойника и пополнение масла в распылителе. При соблюдении условий эксплуатации и использовании рекомендуемых рабочих сред межсервисный интервал составляет не менее года, а общий срок службы измеряется годами.
Область применения и типы оборудования
Блок кондиционирования серии ПБК применяется везде, где требуется качественный подготовленный сжатый воздух:
- Станкостроение: Питание пневмоприводов металлорежущих станков, зажимных патронов, систем ЧПУ.
- Прессовое оборудование: Управление пневмоцилиндрами прессов, штамповочных и гибочных машин.
- Упаковочные и пищевые линии: Приводы упаковочных автоматов, дозировщиков, манипуляторов.
- Строительная и дорожная техника: Системы управления пневмотормозами, подвеской, вспомогательными механизмами.
- Пневмоинструмент на производстве: Централизованная подготовка воздуха для шлифмашин, гайковёртов, пескоструйных аппаратов.
Состав ремонтного комплекта и часто заменяемые элементы
Наиболее уязвимыми элементами блока кондиционирования, подверженными естественному износу, являются уплотнительные элементы и фильтрующие картриджи.
| Элемент / Узел |
Типичная неисправность / Износ |
Причина / Условия |
| Уплотнительные кольца, манжеты (в клапанах, регуляторе) |
Потеря эластичности, трещины, утечка воздуха |
Работа при высоких температурах, наличие агрессивных сред, естественное старение резины |
| Фильтрующий элемент (в П-МК04) |
Загрязнение, рост перепада давления |
Работа в условиях высокой запылённости, несвоевременное обслуживание |
| Чувствительная мембрана реле давления (П-МК09) |
Деформация, разрыв |
Частые пульсации давления, попадание масла или влаги в полость реле |
| Пружина настройки предохранительного клапана |
Усталость металла, изменение жёсткости |
Частые срабатывания, вибрации |
| Игольчатый клапан маслораспылителя (П-МК06) |
Забивание канала, износ сопла |
Использование некондиционного или вязкого масла |
Типичные ошибки при подборе блока кондиционирования
- Выбор только по резьбе или габаритам без учёта требуемого расхода воздуха, что приводит к недостаточной производительности и падению давления при пиковых нагрузках.
- Игнорирование температурного диапазона при установке в неотапливаемых цехах или на улице. Работа при температурах ниже +5°C может вызвать конденсацию влаги внутри и замерзание.
- Несоответствие типа рабочей среды. Подключение блока, рассчитанного на воздух, к линии со смазочным маслом или агрессивными газами приведёт к быстрому выходу из строя фильтрующих элементов и уплотнений.
- Пренебрежение необходимостью влагоотделения в регионах с высокой влажностью воздуха, что становится причиной коррозии пневмолиний и аппаратов.
Условное обозначение (шифр модели)
Рассмотрим условное обозначение модели ПБК 12.16(10):
- ПБК – Пневматический Блок Кондиционирования (батарея).
- 12 – Условный номер серии или разработки.
- 16 – Максимальное условное давление (1,6 МПа) или характеристика серии.
- (10) – Условный проход (Ду) в миллиметрах. Определяет пропускную способность и размеры присоединительных патрубков.
Как проверить совместимость по габаритным и присоединительным размерам
Для корректной интеграции блока кондиционирования в существующую систему необходимо сопоставить три ключевых параметра:
- Присоединительная резьба входного/выходного портов (например, G1/4", G3/8", G1/2"). Должна соответствовать резьбе на подводящем трубопроводе или переходнике.
- Габаритные размеры (ширина, высота, глубина). Следует убедиться, что блок поместится в отведённое для него место на панели, в шкафу или на раме оборудования.
- Монтажные отверстия на планке-коллекторе. Необходимо сверить межосевое расстояние и диаметр этих отверстий с крепёжными точками на месте установки.
Примеры заказа различных модификаций
В зависимости от потребностей вашей системы, можно выбрать следующие конфигурации:
- Базовая модель: ПБК 12.16(10) – блок кондиционирования с фильтром-регулятором (40 мкм), маслораспылителем, реле давления и предохранительным клапаном. Условный проход 10 мм. Идеально подходит для большинства промышленных станков.
- Для систем без смазки: ПБК 12.16(10) без маслораспылителя П-МК06. Применяется в пищевой или фармацевтической промышленности, где требуется сухой чистый воздух.
- С другим условным проходом: ПБК 12.16(16) для линий с большим расходом воздуха (до 2,0 м³/мин). Используется на крупных прессах или при групповом питании нескольких потребителей.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию блока кондиционирования по давлению и расходу?
Основные критерии – это максимальный расход ваших пневмопотребителей (в л/мин или м³/мин) и рабочее давление в системе. Выбирайте модель с условным проходом (Ду), чья максимальная производительность (например, 0,8 м³/мин для Ду10) как минимум на 20-30% превышает ваш суммарный расход. Рабочее давление блока (номинальное 1,0 МПа) должно соответствовать или превышать давление в вашей системе, но при этом не забывайте про минимальное входное давление в 0,16 МПа.
Каковы сроки поставки и доставки по России? Есть ли блоки на складе?
Наиболее ходовые модели блоков кондиционирования, такие как ПБК12.16 с Ду10 и Ду16, часто имеются в наличии на складе в Москве. Срок отгрузки со склада – 1-3 рабочих дня. Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, транспортными компаниями (Деловые Линии, ПЭК, СДЭК) или почтой. Сроки доставки по РФ – от 2 до 7 дней в зависимости от удалённости региона. Для стран СНГ сроки и условия согласовываются индивидуально.
Можно ли эксплуатировать блок ПБК на открытой площадке или в неотапливаемом помещении в мороз?
Паспортный температурный диапазон эксплуатации блока кондиционирования – от +5°C до +60°C. При работе в условиях с температурой ниже +5°C и особенно при отрицательных температурах возникает риск замерзания конденсата внутри фильтра-влагоотделителя и регулятора, что приводит к их заклиниванию и выходу из строя. Для таких условий требуются специальные исполнения с подогревом или необходимо предусматривать установку блока в отапливаемом шкафу.
Насколько блок ПБК совместим с импортным оборудованием? Возможен ли подбор аналога?
Универсальность блока кондиционирования ПБК заключается в стандартных параметрах рабочей среды (сжатый воздух) и давления (до 1,0 МПа). Он полностью совместим с импортными пневмосистемами, работающими в аналогичных диапазонах. Ключевое при подборе аналога – сопоставление пропускной способности (условного прохода), типа присоединения (резьба) и функционала (наличие/отсутствие смазки). Наши специалисты могут подобрать полный аналог или совместимый блок для замены вышедшего из строя узла на вашем оборудовании.
Блоки кондиционирования бренда ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем техническую консультацию, помощь в подборе оборудования под параметры вашей системы и оперативные поставки по всей России и в страны СНГ. Для заказа, уточнения характеристик или получения коммерческого предложения свяжитесь с нашими специалистами через сайт 777-gidra.ru или по контактам, указанным в разделе Контакты.
