Блок кондиционирования воздуха ПБК16.16 представляет собой унифицированный модуль, предназначенный для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Устройство выполняет функции очистки, регулировки давления, смазки и защиты от избыточного давления, обеспечивая стабильную и долговечную работу конечных потребителей — пневмоцилиндров, инструмента, клапанов.
Ключевые функциональные модули блока ПБК

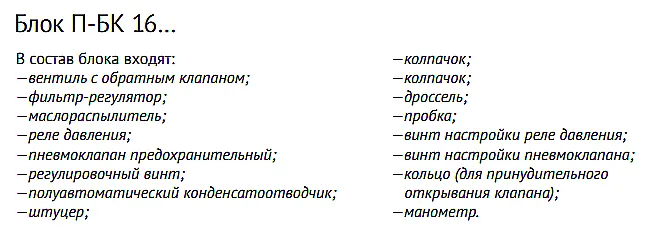

Конструкция блока кондиционирования П-БК 16.16(10) является модульной и может комплектоваться различными аппаратами в зависимости от требований технологического процесса. В базовый состав часто входят следующие компоненты:
- Входной вентиль с обратным клапаном (П-МК07). Обеспечивает отсечку потока воздуха и предотвращает его обратное движение при отключении от магистрали.
- Фильтр-регулятор (П-МК04). Выполняет тонкую очистку сжатого воздуха от твердых частиц с абсолютной тонкостью фильтрации до 40 мкм и позволяет точно регулировать давление на выходе.
- Маслораспылитель (П-МК06). Автоматически дозирует масляный туман в воздушный поток для смазки движущихся частей пневматического оборудования, снижая износ.
- Реле давления (П-МК09). Контролирует уровень давления в системе, позволяя осуществлять его настройку в диапазоне от 0.16 до 1.0 МПа.
- Предохранительный клапан (П-КАП16-2). Служит для защиты системы от превышения давления, настраивается на срабатывание в интервале 0.5–0.7 МПа.
- Фильтр-влагоотделитель. Эффективно удаляет конденсат и пары масла из сжатого воздуха с эффективностью не менее 95%.
Приходит инженер на завод и видит: новый блок кондиционирования ПБК16.16 стоит, а давление в системе как было нестабильным, так и осталось. Смотрит, а к нему вместо пневмолинии подключен садовый шланг. «Ну что, — говорит, — блок-то работает, воздух кондиционирует. А вы ему что подаете?»
Технические характеристики и производительность
Основные параметры работы блока кондиционирования П-БК 16.16 определяются его условным проходом (Ду). При подборе необходимо учитывать как минимальное входное, так и номинальное рабочее давление, а также расход воздуха для корректной работы всей линии.
| Параметр |
Значение для условного прохода (Ду) |
|
6 |
10 |
16 |
25 |
| Минимальное давление на входе, МПа (кгс/см²) |
0.16 (1.6) |
| Номинальное рабочее давление, МПа (кгс/см²) |
1.0 (10) |
Расход воздуха при давлении на выходе 0.63 МПа, м³/мин:
— максимальный, не менее
— минимальный, не более |
0.25
0.05 |
0.8
0.16 |
2.0
0.16 |
4.0
0.16 |
Габаритные размеры и вес
Конструкция блока ПБК 16.16 компактна и адаптирована для монтажа на стандартные пневмораспределители или непосредственно на оборудование. Конкретные массогабаритные показатели зависят от выбранной комплектации (наличия манометра, типа фильтра). Код ТН ВЭД для данного вида оборудования — 8481 20 000 0 (арматура для трубопроводов).
| Условный проход (Ду) |
Присоединительная резьба |
Примерная масса (базовая комплектация), кг |
| 6 |
G1/4" |
1.2 – 1.5 |
| 10 |
G3/8" |
1.8 – 2.2 |
| 16 |
G1/2" |
2.5 – 3.0 |
| 25 |
G3/4" |
3.5 – 4.5 |

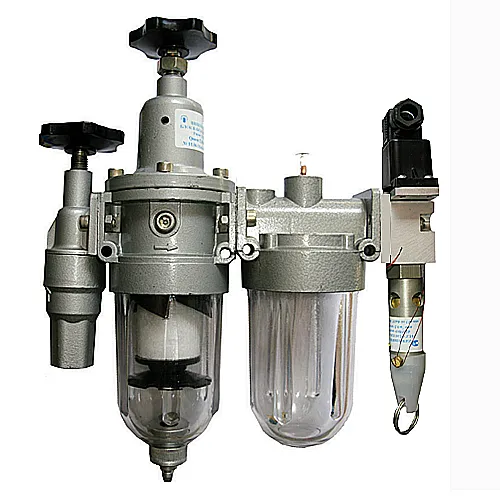

Рис 1. Общий вид блока кондиционирования ПБК16.16 спереди.
Рис 2. Вид сбоку, демонстрирующий компоновку основных модулей.
Рис 3. Вид на присоединительные порты для подключения пневмомагистралей.
Преимущества и особенности эксплуатации
- Снижение эксплуатационных расходов. Комплексная подготовка воздуха одним модулем уменьшает количество точек подключения и потенциальных мест утечек, упрощает техническое обслуживание.
- Повышение ресурса пневмооборудования. Очистка от влаги, твердых частиц и подача смазки напрямую увеличивают срок службы цилиндров, пневмоинструмента и клапанов.
- Универсальность монтажа. Стандартизированные присоединительные размеры и компактная конструкция позволяют интегрировать блок кондиционирования ПБК16.16 в существующие системы или новые проекты.
- Стабильность рабочих параметров. Фильтр-регулятор и реле давления обеспечивают поддержание заданного давления с высокой точностью, что критически важно для точных операций.
- Надежная защита системы. Наличие предохранительного клапана и обратного клапана в составе блока минимизирует риски аварийных ситуаций, связанных с избыточным давлением или обратным ударом.
Принцип работы в пневмосистеме
Сжатый воздух от компрессорной станции или ресивера поступает на вход блока через вентиль П-МК07. Далее поток направляется в фильтр-влагоотделитель, где происходит отделение конденсата и грубых примесей. После очистки воздух проходит через фильтр-регулятор (П-МК04), который обеспечивает тонкую фильтрацию и снижение давления до установленного оператором значения. При необходимости, в поток через маслораспылитель (П-МК06) впрыскивается смазка. Реле давления (П-МК09) контролирует выходное давление, а предохранительный клапан (П-КАП16) страхует систему на случай его неконтролируемого роста. Таким образом, на выходе блока кондиционирования П-БК 16.16 получается очищенный, осушенный, смазанный и отрегулированный по давлению воздух, готовый к подаче на исполнительные механизмы.
Температурный режим и срок службы
Рекомендуемый температурный диапазон эксплуатации блока ПБК составляет от +5°C до +60°C. При более низких температурах возможно выпадение конденсата внутри и обмерзание. Устройство рассчитано на непрерывный режим работы в составе промышленных линий. Факторами, напрямую влияющими на ресурс, являются: качество подаваемого сжатого воздуха (наличие большого количества абразивных частиц или агрессивных сред), своевременность слива конденсата из отстойника фильтра, а также использование рекомендованных масел для смазки. При соблюдении условий, межсервисный интервал может достигать нескольких тысяч часов.
Область применения и типовое оборудование
Блок кондиционирования ПБК16.16 применяется во всех отраслях, где используется промышленная пневмоавтоматика:
- Станкостроение: обрабатывающие центры, станки с ЧПУ, координатные столы.
- Прессовое оборудование: пневматические и гидравлические прессы.
- Автоматические линии в машиностроении, пищевой и упаковочной промышленности.
- Системы управления в строительной и специальной технике.
- Пневмоподушки, зажимные устройства, подъемники.
Расшифровка условного обозначения и примеры заказа
Обозначение ПБК16.16 расшифровывается следующим образом: П – пневматический; БК – блок кондиционирования; 16 – условный проход (Ду16, резьба G1/2"); .16 – минимальное входное давление 0.16 МПа. Цифра в скобках (10) указывает на номинальное давление 1.0 МПа (10 кгс/см²).
Примеры оформления заказа:
- Базовая модель: ПБК16.16-Блок кондиционирования П-БК 16.16(10) в стандартной комплектации (без манометра).
- Модель с манометром: ПБК16.16-М – то же исполнение, но с установленным контрольным манометром для визуализации давления.
- Модель на другой условный проход: ПБК10.16 – блок кондиционирования с присоединительной резьбой G3/8" (Ду10).
Типичные ошибки при подборе блока кондиционирования
- Подбор только по типу резьбы. Игнорирование требуемого расхода воздуха (м³/мин) для конкретного оборудования приведет либо к недостаточной производительности, либо к избыточным затратам.
- Неучет минимального входного давления. Если давление в магистрали ниже 0.16 МПа, блок ПБК 16.16 не сможет корректно выполнять функцию регулировки.
- Пренебрежение параметрами рабочей среды. Использование блока с воздухом, содержащим пары агрессивных химических веществ, недопустимо и приведет к быстрому выходу из строя уплотнений.
- Неправильная ориентация при монтаже. Установка блока вверх ногами или на бок может нарушить работу влагоотделителя и маслораспылителя.
Оборудование под брендом ГИДРАВЛИК, включая надежные блоки кондиционирования ПБК16.16, поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и помощи в подборе аналога под вашу существующую систему до оперативной поставки и сервисной поддержки. Доставка осуществляется во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города.
Для расчета стоимости, уточнения сроков поставки или получения подробных технических консультаций, воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами через раздел Контакты.
