Питатель МИО последовательный смазочный – это ключевой узел в системах централизованной смазки промышленного гидравлического оборудования. Он предназначен для точного дозирования и последовательного распределения пластичной или жидкой смазки по многочисленным точкам трения машин и станков.
Описание и назначение
Изделие представляет собой импульсный двухмагистральный питатель, обеспечивающий периодическую подачу смазочного материала под давлением. Он монтируется в состав централизованных смазочных систем различного промышленного оборудования.
Вес и габариты устройства варьируются в зависимости от количества промежуточных секций. Код ТН ВЭД для данного класса продукции – 8413 81 000 0 (насосы для жидкостей, прочие).
— Знаете, как отличить опытного инженера-гидравлика от новичка? Новый, глядя на питатель МИО последовательный смазочный, спрашивает: «А что это за штуковина?» А опытный, посмотрев на тот же питатель, спрашивает: «А он не от “ГИДРАВЛИКи” случаем?»
| Количество секций | Размер А, мм | Размер B, мм (не более) | Масса, кг (не более) |
|---|
| 3 | 60 | 85 | 0,92 |
| 4 | 75 | 100 | 1,09 |
| 5 | 90 | 115 | 1,26 |
| 6 | 105 | 130 | 1,43 |
| 7 | 120 | 145 | 1,60 |
Технические характеристики питателей МИО
Параметры при работе на минеральных маслах с кинематической вязкостью 90–110 мм²/с (сСт):
| Параметр | Питатель МИ | Питатель МИМ | Питатель МИК | Питатель МИО |
|---|
| Номинальное давление, МПа | 1,0 | 2,5 | 6,3 | 10,0 |
| Минимальное давление на входе, МПа | 0,8 | 1,2 | 1,2 | 1,2 |
| Номинальная частота циклов, мин⁻¹ | 6 | 60 | 60 | 60 |
| Макс. частота циклов, мин⁻¹ | 60 | 300 | 300 | 300 |
| Допустимая среда | Жидкий смазочный материал | Жидкий, пластичный смазочный материал | Жидкий, пластичный смазочный материал | Жидкий, пластичный смазочный материал |
| Количество секций | 3 – 7 |
| Объём подачи за цикл, см³ | Типоразмер секции |
|---|
| 0,08 | 5Д |
| 0,16 | 5Е и 10Д |
| 0,32 | 10Е |
| 0,24 | 15Д |
| 0,48 | 15Е |
Преимущества и особенности эксплуатации
- Высокий ресурс работы. Полный рабочий цикл составляет не менее 32×10⁶, что обеспечивает долгий срок службы всей гидросистемы.
- Гибкость конфигурации. Возможность набора от 3 до 7 промежуточных секций позволяет адаптировать питатель к конкретному количеству точек смазки.
- Стабильность дозирования. Выдерживает номинальное давление до 10 МПа, гарантируя точный и равномерный объём подачи смазки.
- Универсальность подключения. Может устанавливаться в любом положении, удобном для последующего обслуживания и контроля.
- Снижение риска простоев. Предсказуемая работа и простота диагностики уменьшают время на ремонт и техобслуживание оборудования.
Принцип работы
Питатель МИО последовательный смазочный функционирует в составе двухмагистральной системы централизованной смазки. Смазочный материал под давлением подаётся от насосной станции на вход устройства. Далее, поочерёдно срабатывая, промежуточные секции направляют дозированные порции смазки в отводящие линии. Контроль работы каждой секции осуществляется через шток-индикатор.

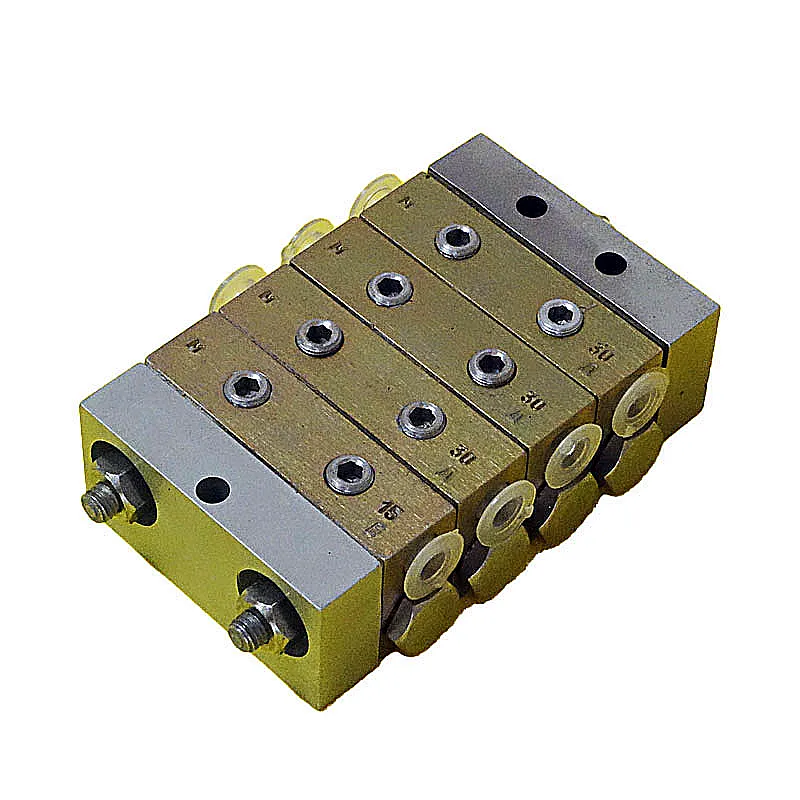

Комплектные последовательные смазочные питатели типа МИ разных типоразмеров.
Температурный режим и срок службы
Питатели предназначены для эксплуатации при температуре окружающей среды и смазочного материала, соответствующей свойствам используемых уплотнений ( стандартно от -20°C до +80°C ). Ресурс изделия напрямую зависит от соблюдения условий эксплуатации: качества смазочного материала, степени его фильтрации, поддержания давления в рекомендуемом диапазоне и регулярности сервисного обслуживания. При наработке не более 12×10⁶ циклов и соблюдении правил гарантийный срок составляет 18 месяцев.
Область применения
Данное оборудование широко используется в различных отраслях промышленности и на транспортной технике:
- Металлообрабатывающие и деревообрабатывающие станки.
- Прессовое и кузнечно-прессовое оборудование.
- Гидравлические станции и насосные группы.
- Строительная и дорожно-строительная техника (бульдозеры, экскаваторы).
- Экскаваторы, краны, подъемно-транспортное оборудование.
- Оборудование для горнодобывающей и нефтегазовой промышленности.
Ремонтный комплект и часто заменяемые детали
Наиболее подвержены износу уплотнительные элементы. Рекомендуется иметь в запасе ремкомплект, включающий:
| Наименование детали | Типичная причина износа |
|---|
| Уплотнительные манжеты штока-индикатора | Постоянное движение штока, высокое давление, абразивные частицы в смазке. |
| Уплотнительные кольца (O-rings) на соединительных шпильках и пробках | Превышение давления, старение резины, неверная затяжка. |
| Штифт крепления золотника к штоку-индикатору | Ударные нагрузки при срабатывании. |
| Плунжеры и пружины в секциях подачи | Циклическая нагрузка, коррозия от некачественной смазки. |
Типичные ошибки при подборе питателя МИО
- Подбор только по типу резьбы подключения, без учёта необходимого рабочего давления и суммарного расхода смазки.
- Игнорирование вязкостного диапазона рабочей среды, что приводит к некорректной работе или повышенному износу.
- Выбор модификации без учёта температурного режима эксплуатации станка или техники.
- Несоответствие между типом смазочного материала (жидкий/пластичный) и исполнением питателя.
Условное обозначение (расшифровка маркировки)

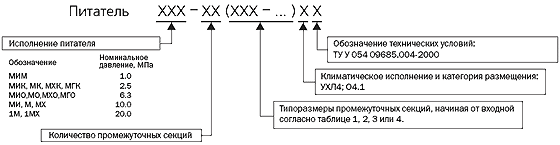

Схема условного обозначения последовательного смазочного питателя.
Пример маркировки: Питатель МИ – 3 (10ДВ – 10Е – 5Д) УХЛ4 ТУ У 054 09685.004-2000
- МИ – тип питателя (исполнение по давлению).
- 3 – количество промежуточных секций.
- 10ДВ – исполнение входной (или выходной) секции (10 – типоразмер, Д – объём подачи, В – шток-индикатор справа).
- 10Е, 5Д – исполнения промежуточных секций.
- УХЛ4 – климатическое исполнение для работы в умеренном и холодном климате.

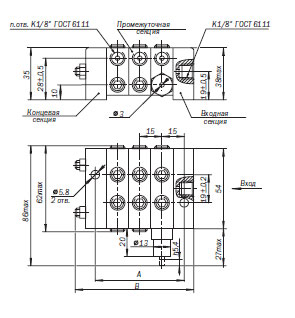

Габаритные размеры и присоединение
Размеры указаны в таблице выше. Присоединительные размеры (резьба портов) стандартизированы под трубную или метрическую резьбу в зависимости от исполнения. Для проверки совместимости с существующим оборудованием необходимо сравнить не только размеры «А» и «В», но и межосевое расстояние крепежных шпилек, а также тип и шаг резьбы выходных/входных портов.
Питатель смазочный МИО в разрезе, видны внутренние каналы и золотники.
Примеры заказа
- Базовая модель: Питатель МИО – 5 (10Д – 10Е – 5Д – 5Е – 10Е). Пять секций, номинальное давление 10 МПа.
- Модель для низкого давления: Питатель МИМ – 4 (5Е – 5Е – 5Д – 5Д). Четыре секции, давление 2,5 МПа.
- Модель с индикатором: Питатель МИК – 6 (10ДВ – 10Е – 10Е – 5Д – 5Д – 5Е). Шесть секций, давление 6,3 МПа, шток-индикатор на первой секции.
Гарантийный срок на данный питатель МИО последовательный смазочный составляет 18 месяцев. Оборудование поставляется по всей России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, а также в страны СНГ. Технические специалисты компании «ГИДРАВЛИКА» готовы помочь с выбором и подбором аналога под вашу гидросистему.
Более подробную информацию о поставке и консультацию по подбору питателя МИО последовательного смазочного вы можете получить, оставив заявку на сайте или связавшись с нами через раздел Контакты.
