Описание и назначение питателя МК
Питатель МК последовательный смазочный представляет собой ключевое устройство для дозированной подачи смазочных материалов в системах централизованной смазки. Он предназначен для комплектации гидравлических станций и смазочных систем промышленного оборудования, где требуется гарантированная подача строго отмеренного объема пластичной или жидкой смазки к каждой точке трения. Его основная функция – распределение смазки по узлам машины с цикличной, последовательной работой.
Питатель МК последовательный смазочный относится к широкой линейке оборудования (М, МО, 1М), различающейся по номинальному рабочему давлению, но сохраняющей единый модульный принцип построения. Это обеспечивает гибкость при проектировании и ремонте смазочных контуров.

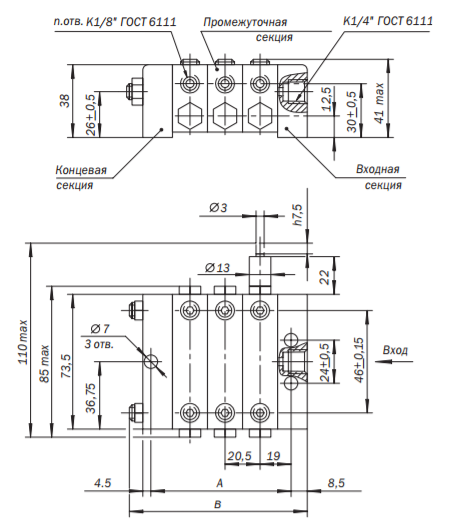

Габаритные размеры и вес
Питатели серии М собираются из входной, выходной и промежуточных секций, что обуславливает вариативность габаритов. Основной размерный параметр – длина «А», которая зависит от количества промежуточных секций и определяет максимальный габарит «В». Код ТН ВЭД для подобных устройств обычно относится к позиции 8412 (гидравлические силовые машины и устройства). Ниже приведены основные размеры и масса в зависимости от модификации.
| Обозначение питателя (число секций) | Кол-во промежуточных секций | Размер А±1 мм | Габарит В, мм (не более) | Масса, кг |
|---|
| Питатель М - 3 | 3 | 85,7 | 108 | 1,92 |
| Питатель М - 4 | 4 | 107,0 | 129 | 2,30 |
| Питатель М - 5 | 5 | 128,3 | 151 | 2,71 |
| Питатель М - 6 | 6 | 149,5 | 172 | 3,10 |
| Питатель М - 7 | 7 | 170,8 | 193 | 3,50 |
| Питатель М - 8 | 8 | 192,1 | 215 | 3,90 |
Инженеры обсуждают модернизацию линии. Один говорит: «Смазка в прессе опять барахлит». Второй отвечает: «Поставить новый питатель МК последовательный смазочный – и проблема будет решаться последовательно».
Технические характеристики
Основные эксплуатационные параметры питателей серии М, определяющие их сферу применения и требования к гидростанции, приведены в сводной таблице.
| Параметр | Исполнение МК | Исполнение МО | Исполнение М | Исполнение 1М |
|---|
| Номинальное давление на входе, МПа | 2,5 | 6,3 | 10,0 | 20,0 |
| Минимальный перепад давления, МПа | 1,2 | 1,2 | 1,2 | 1,2 |
| Номинальная частота циклов, мин⁻¹ | 60 | 60 | 60 | 60 |
| Максимальная частота циклов, мин⁻¹ | 300 | 300 | 300 | 300 |
| Тип рабочей среды | Смазка жидкая | Смазка жидкая | Смазка жидкая, пластичная | Смазка пластичная |
| Диспетчеризация | Возможна установка шток-индикатора на одну из крайних секций (кроме 10Д, 10Е, 15Д, 15Е для МО, М, 1М) для контроля работы. |
Объемы дозировки по типам секций
Номинальный подаваемый объем смазочного материала в один отвод за цикл зависит от маркировки промежуточной секции (Д или Е). В исполнении «Е» дозировка удваивается по сравнению с «Д».
| Тип промежуточной секции | Номинальный объем подачи за цикл, см³ | Примечание |
|---|
| 10Д | 0,16 | Базовая дозировка для секций 10Д |
| 10Е | 0,32 | Двойная дозировка относительно 10Д |
| 15Д | 0,24 | |
| 15Е | 0,48 | |
| 20Д | 0,32 | |
| 20Е | 0,64 | |
| 25Д | 0,40 | |
| 25Е | 0,80 | |
| 30Д | 0,48 | |
| 30Е | 0,96 | |
| 35Д | 0,56 | Максимальная для серии дозировка в исполнении Д |
| 35Е | 1,12 | Максимальная дозировка в серии |
Преимущества и особенности эксплуатации
Использование питателя МК последовательный смазочный обеспечивает ряд важных преимуществ для инженерных систем.
- Гарантированная и контролируемая подача: Последовательный принцип работы исключает пропуск точек смазки, так как подача к следующему узлу блокируется до завершения цикла в предыдущем.
- Высокая адаптивность системы: Модульная конструкция позволяет набирать питатель из нужного количества секций (от 3 до 8) с различной производительностью дозирования, оптимизируя систему под конкретное оборудование.
- Надежность и долгий ресурс работы: Простота конструкции и качественные материалы изготовления обеспечивают стабильную работу даже в условиях вибрации и перепадов температуры.
- Удобство сервисного обслуживания и ремонта: Возможность замены отдельных секций или их уплотнений минимизирует время простоя оборудования.
- Совместимость с типовыми гидросистемами: Подключение осуществляется через стандартные порты, что упрощает монтаж и интеграцию в существующие смазочные линии.
Принцип работы последовательного питателя
Работа питателя МК последовательный смазочный основана на пошаговом перемещении золотников в каждой секции под действием давления смазки, подаваемой от насосной станции. При поступлении давления во входную секцию ее золотник перемещается, направляя порцию смазки к одному из своих отводов и одновременно открывая канал для давления в следующую секцию. Только после завершения хода первого золотника давление поступает во вторую секцию, запуская ее цикл. Таким образом, смазка подается к точкам трения строго в заданной последовательности, а возврат золотников в исходное положение происходит при сбросе давления, готовя систему к следующему циклу.
Температурный режим работы и срок службы
Питатели МК рассчитаны на эксплуатацию в условиях умеренного климата (категория размещения УХЛ4). Допустимый диапазон температур рабочей среды определяется типом применяемой смазки (жидкой или пластичной). Критичными факторами, влияющими на ресурс, являются качество подаваемого масла или смазки, степень ее фильтрации и соблюдение номинального диапазона давлений. Режим работы – циклический, с частотой до 300 циклов в минуту. Своевременное профилактическое обслуживание (проверка уплотнений, чистка каналов) значительно увеличивает межремонтный интервал.
Область применения и типы оборудования
Питатель МК последовательный смазочный широко используется в промышленности в составе централизованных систем смазки для обеспечения бесперебойной работы ответственных узлов. Типичные области применения:
- Металлообрабатывающие станки (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование (гидравлические и кривошипные прессы).
- Оборудование для деревообработки и производства строительных материалов.
- Конвейерные линии и рольганги.
- Специальная техника, где требуется автоматическая подача густой смазки.
Ремонтный комплект и часто заменяемые элементы
Наиболее подвержены износу уплотнительные элементы, испытывающие постоянное давление и трение. Для ремонта и обслуживания питателя МК последовательный смазочный часто требуются следующие компоненты:
| Наименование запчасти | Типичная причина износа |
|---|
| Комплект уплотнительных манжет (колец) для золотника | Потеря эластичности, истирание от трения и загрязнений в смазке. |
| Уплотнения стыков между секциями | Усадка материала, механическое повреждение при сборке/разборке. |
| Возвратные пружины золотников (при наличии) | Потеря жесткости, поломка витков при циклической нагрузке. |
| Шток-индикатор (если установлен) | Механические повреждения или загрязнение, препятствующее движению. |
Типичные ошибки при подборе питателя
Некорректный выбор питателя МК последовательный смазочный может привести к неработоспособности системы или ее быстрому выходу из строя.
- Несоответствие давления: Установка питателя МК (2,5 МПа) в систему, рассчитанную на 10 МПа, приведет к его разрушению.
- Игнорирование типа рабочей среды: Попытка подачи пластичной смазки через питатель МК или МО, предназначенные только для жидкостей.
- Неверный расчет производительности: Подбор секций с недостаточной дозировкой (например, 10Д вместо 20Е) не обеспечит требуемое количество смазки на точку.
- Пренебрежение климатическим исполнением: Использование устройства не в том климатическом поясе может повлиять на характеристики материалов уплотнений.
Условное обозначение и примеры заказа
Маркировка питателя МК последовательный смазочный раскрывает его ключевые параметры: исполнение по давлению, количество и тип промежуточных секций, наличие индикатора, климатическое исполнение. Пример расшифровки: Питатель МО - 3 (30ДВ-30Д-30Д) УХЛ4.
МО – исполнение на давление 6,3 МПа.
3 – три промежуточные секции.
30ДВ – первая секция с дозировкой 0.48 см³, с отводами и штоком-индикатором справа (В).
30Д – вторая и третья секции с дозировкой 0.48 см³, без индикатора.
УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4.
Примеры конфигураций для заказа:
- Базовая модель: Питатель МО-4 (20Е-20Е-20Е-20Е) – для системы с 8 точками смазки, требующими повышенной дозировки.
- Модель с индикацией: Питатель М-5 (25ДА-25Д-25Д-25Д-25Д) – для системы с 10 точками, где требуется контроль подачи на первой линии.
- Модель под высокое давление: Питатель 1М-6 (35Д-35Д-35Е-35Е-35Д-35Д) – для подачи пластичной смазки под давлением до 20 МПа с различной дозировкой по линиям.

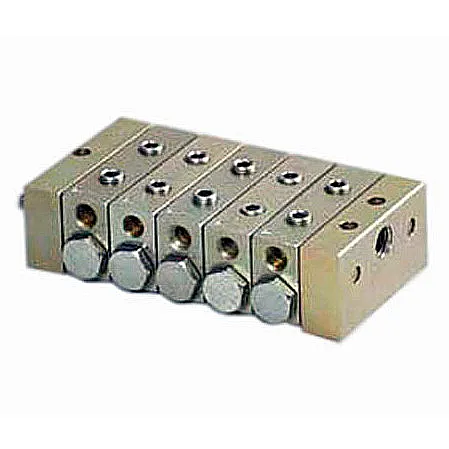

Питатель МК последовательный смазочный, общий вид спереди с подключенными трубопроводами.
Принципиальная схема работы последовательного питателя, иллюстрирующая пошаговую подачу смазки.
FAQ – Часто задаваемые вопросы
- Как подобрать нужную модель питателя МК по давлению и расходу?
Выбор зависит от параметров вашей смазочной станции. Исполнение МК – для давления до 2,5 МПа, МО – до 6,3 МПа, М – до 10 МПа для жидкой и пластичной смазки, 1М – до 20 МПа для пластичной смазки. Расход определяется типом секций (Д или Е) и их количеством.
- Каковы сроки поставки по России и наличие на складе?
На наиболее востребованные модификации питателей МК и МО поставка осуществляется со склада в Москве в течение 1-3 рабочих дней. Под заказ сроки зависят от конкретной конфигурации и уточняются индивидуально. Доставка в регионы РФ и СНГ осуществляется проверенными транспортными компаниями.
- Каковы условия эксплуатации питателей, особенно в мороз или при высокой запыленности?
Оборудование рассчитано на работу в условиях категории УХЛ4. Для низких температур критичен выбор правильной марки морозостойкой смазки. При высокой запыленности рекомендуется обеспечить защиту шток-индикатора (при его наличии) и периодически очищать корпус устройства. Качество масла должно соответствовать классу чистоты, рекомендуемому для гидросистем.
- Можно ли подобрать аналог к уже установленному на оборудовании старому питателю?
Да, специалисты компании ГИДРАВЛИКА обладают большим опытом подбора совместимых узлов. Для точного подбора аналога требуются данные о модели старого устройства, его основных параметрах (давление, количество выходов, присоединительные размеры) или фотографии. Часто возможна поставка питателей МК, полностью совместимых по габаритам и подключению с устаревшими моделями.
Поставки оборудования под брендом ГИДРАВЛИК осуществляются компанией ГИДРАВЛИКА по всей территории России и стран СНГ. Мы обеспечиваем не только быструю доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города, но и профессиональную консультацию по подбору питателя МК последовательный смазочный под вашу конкретную систему. Наши инженеры помогут подобрать оптимальную конфигурацию, учитывая давление в системе, тип смазки и необходимое количество точек обслуживания.
Для оформления заказа, расчета стоимости или получения подробной технической консультации свяжитесь с нами через Контакты или оставьте заявку на сайте.
