Насос пластинчатый НПл 8-8/6,3 представляет собой двухпоточный гидроагрегат, разработанный для одновременного и независимого питания двух контуров в составе сложной гидросистемы. Основной функцией изделия является стабильная перекачка минеральных масел и рабочих жидкостей с заданными параметрами производительности и давления. Это оборудование находит применение в промышленных гидравлических системах, станках, прессовом оборудовании и мобильной технике.
Масса, габариты и код ТН ВЭД
Насос пластинчатый НПл 8-8/6,3 характеризуется компактными размерами, облегчающими его интеграцию в существующие компоновки. Изделие полностью соответствует требованиям ГОСТ 12448-80.
Масса: 19 кг.
Габаритные размеры (Д×Ш×В): 285×230×240 мм.
Код ТН ВЭД: 841360310.
| Параметр | Значение |
|---|
| Глубина (с учетом вала), мм | 285 |
| Ширина, мм | 230 |
| Высота, мм | 240 |
| Масса, кг | 19 |
Инженер спрашивает у нового пластинчатого насоса НПл 8-8/6,3: «А ты уверен, что сможешь работать под давлением?». Насос отвечает: «Я не только уверен, но и готов выдать свои 6.3 МПа без малейшей пульсации!»
Детальные технические характеристики
Ключевые параметры насоса подобраны для обеспечения длительной и безотказной работы в типовых промышленных условиях.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 6.3 |
| Подача (по каждому потоку), л/мин | 5.8 |
| Суммарная производительность, л/мин | 11.6 |
| Рабочий объем (на один поток), см³ | 8 |
| Рекомендуемая частота вращения вала, об/мин | 960 |
| Тип рабочей среды | Минеральные масла (вязкость 20–400 мм²/с) |
| Требуемая тонкость фильтрации масла, мкм | 25 |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 8-8/6,3 для модернизации или ремонта гидросистемы предоставляет пользователю ряд существенных выгод:
Увеличение ресурса работы системы. Равномерная подача без пульсаций снижает ударные нагрузки на арматуру и исполнительные механизмы.
Уменьшение простоев оборудования. Высокая надежность конструкции и качественные материалы обеспечивают длительные межсервисные интервалы.
Удобство монтажа и подключения. Стандартные присоединительные размеры и компактный корпус упрощают установку насоса даже в стесненных условиях.
Стабильность давления в двух независимых контурах. Двухпоточная конструкция позволяет заменить два отдельных насоса одним агрегатом, упростив систему и снизив затраты.
Совместимость с типовыми гидростанциями. Насос НПл 8-8/6,3 легко интегрируется в большинство распространенных гидравлических схем, используемых в российском промышленном оборудовании.
Как работает пластинчатый насос
Принцип действия насоса пластинчатого НПл 8-8/6,3 основан на объемном вытеснении. Вращение приводного вала передается на ротор, в пазах которого свободно перемещаются пластины. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, имеющей эллиптическую форму.
Вращаясь, пластины формируют замкнутые камеры, объем которых попеременно увеличивается и уменьшается. В зоне всасывания увеличение объема создает разрежение, затягивающее рабочую жидкость. При дальнейшем вращении объем камеры сокращается, и масло под давлением выталкивается в напорную магистраль. Конструкция с двумя независимыми роторами в одном корпусе обеспечивает синхронную работу двух гидравлических потоков.
Температурный режим и срок службы
Насос пластинчатый НПл 8-8/6,3 рассчитан на работу в диапазоне температур окружающей среды и рабочей жидкости от -10 °C до +60 °C. Агрегат предназначен для продолжительной работы в режиме непрерывной эксплуатации с допустимыми циклическими нагрузками.
Расчетный ресурс работы превышает 10 000 часов и напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами, влияющими на долговечность, являются: поддержание рекомендуемой вязкости и чистоты масла (фильтрация 25 мкм), отсутствие кавитации на всасывающей линии, работа в пределах номинального давления 6.3 МПа и регулярное сервисное обслуживание.
Область применения и типовое оборудование
Двухпоточная схема делает насос пластинчатый НПл 8-8/6,3 востребованным в системах, требующих раздельного питания нескольких гидравлических функций. Типичные сферы применения:
Металлообрабатывающее и прессовое оборудование: координация работы зажимных и силовых цилиндров.
Строительная и дорожная спецтехника: гидросистемы малых экскаваторов, манипуляторов, подъемников, где необходим независимый привод рабочего оборудования и поворота платформы.
Промышленные гидростанции: в качестве основного или резервного насоса в стационарных системах управления.
Технологические линии: перекачка смазочно-охлаждающих жидкостей (СОЖ) и других нейтральных сред в химической и нефтегазовой отрасли.
Перечень часто заменяемых запасных частей
Наиболее подвержены износу в процессе эксплуатации следующие компоненты. Их замена, как правило, осуществляется в рамках планового техобслуживания.
| Наименование запчасти | Типичная причина износа |
|---|
| Комплект пластин (лопаток) | Абразивный износ при загрязнении масла или работе на пределе вязкости. |
| Уплотнительные манжеты вала | Потеря эластичности из-за высоких температур или старения материала. |
| Уплотнения торцевого распределителя (золотника) | Постоянное давление и трение, микроскопические частицы в жидкости. |
| Подшипниковые опоры | Значительные радиальные нагрузки, несоосность привода. |
Типичные ошибки при подборе насоса
Избегайте следующих распространенных ошибок, которые могут привести к преждевременному выходу насоса из строя или некорректной работе системы:
1. Выбор по присоединительным размерам без учета расхода. Номинальная подача насоса (5.8 л/мин на поток) должна соответствовать требованиям гидроцилиндров и гидромоторов в контуре.
2. Игнорирование требуемой тонкости фильтрации. Работа на загрязненном масле с частицами более 25 мкм резко увеличивает износ пластин и статора.
3. Несоответствие типа рабочей среды. Использование агрессивных жидкостей, воды или жидкостей на синтетической основе, не рекомендованных производителем.
4. Эксплуатация за пределами температурного диапазона. Загустение масла при морозе приводит к кавитации и сухому трению на старте.
Условное обозначение модели
Маркировка НПл 8-8/6,3 четко описывает ключевые параметры изделия. Логика индекса следующая:
НПл — Насос Пластинчатый.
Первая цифра 8 — рабочий объем первой секции, 8 см³.
Вторая цифра 8 — рабочий объем второй секции, 8 см³.
Число 6,3 — номинальное рабочее давление, 6.3 МПа.
Таким образом, обозначение позволяет техническому специалисту сразу определить производительность и допустимое давление агрегата.
Чертеж 1: Общий вид и габаритные размеры насоса пластинчатого НПл 8-8/6,3

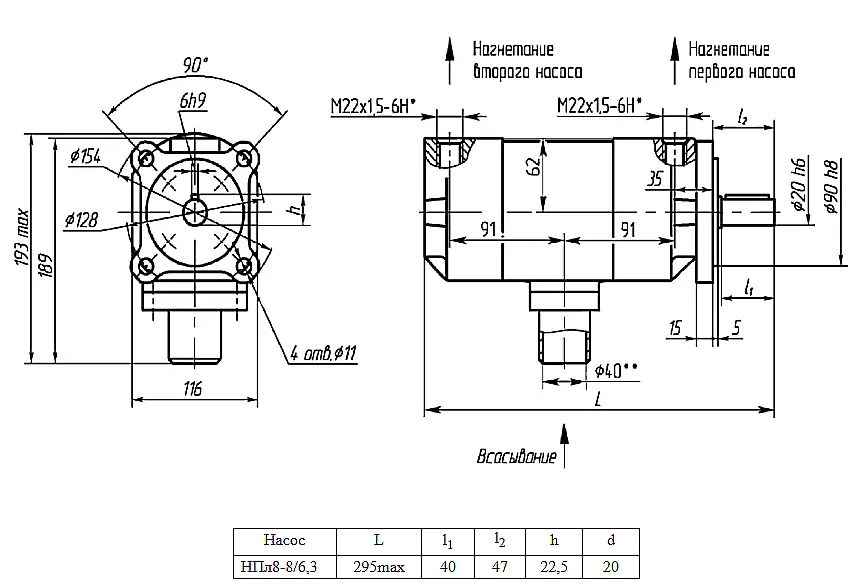

Чертеж 2: Схема присоединительных размеров, вала и монтажных отверстий
Габаритные и присоединительные размеры для проверки совместимости
Для успешной замены или установки нового насоса пластинчатого НПл 8-8/6,3 необходимо сверить ключевые монтажные размеры с параметрами демонтируемого агрегата или посадочного места на гидростанции. Основное внимание следует уделить расположению и диаметру монтажных отверстий, длине и диаметру выходного вала, а также положению и типу резьбы в напорных и всасывающих портах. Сравнение с чертежами 1 и 2 позволит избежать проблем с несовместимостью на этапе монтажа.
Варианты оформления заказа
При обращении за насосом пластинчатым НПл 8-8/6,3 вы можете уточнить специфику своей задачи для оптимального подбора:
1. Базовая поставка: «Насос НПл 8-8/6,3 в полной комплектации, для работы на минеральном масле И-20А».
2. Запрос на проверку аналога: «Требуется замена насоса на экскаваторе [модель]. Исходный артикул [XXXX]. Просим подтвердить совместимость с НПл 8-8/6,3 или предложить аналог».
3. Комплексный заказ: «Насос пластинчатый НПл 8-8/6,3 с комплектом уплотнений для ремкомплекта и фильтром тонкой очистки на напорную линию».
Поставки, гарантия и техническая поддержка
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем оригинальное качество продукции, предпродажную проверку на стенде и гарантийный срок 18 месяцев. Осуществляем оперативную доставку насоса пластинчатого НПл 8-8/6,3 во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши инженеры готовы предоставить бесплатную техническую консультацию, помощь в подборе аналога под вашу существующую систему и расчет параметров гидростанции. Для оформления заказа или получения консультации свяжитесь с нами через сайт 777-gidra.ru или по контактам, указанным в разделе Контакты.
