Насос пластинчатый НПл 80-12,5/6,3 является двухпоточным гидравлическим агрегатом объемного типа, предназначенным для создания стабильного давления в гидросистемах промышленного оборудования. Его основная функция — обеспечение непрерывной циркуляции рабочей жидкости (минерального масла) с номинальным давлением до 6,3 МПа (63 атм) в двух независимых контурах. Данный насос пластинчатый НПл 80-12,5/6,3 применяется в составе гидроприводов металлообрабатывающих станков, прессов и специального технологического оборудования.
Основные массогабаритные параметры и классификационный код
Средняя масса агрегата составляет 32,0 кг. Габаритные размеры варьируются в пределах 320×280×210 мм, что обеспечивает компактное размещение в гидростанциях и насосных группах. Для идентификации в таможенных документах используется Код ТН ВЭД 8413.50.000.
| Параметр | Значение |
|---|
| Масса, кг | 32,0 |
| Габарит (Д×Ш×В), мм | 320×280×210 |
| Код ТН ВЭД | 8413.50.000 |
Инженеры наладят любую гидравлику, ведь они знают: всё решает стабильное давление. А для этого нужен надежный насос пластинчатый НПл 80-12,5/6,3.
Технические характеристики
Ключевые технические параметры насоса пластинчатого НПл 80-12,5/6,3 определяют его область применения и соответствие требованиям гидросистем.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа (атм) | 6,3 (63) |
| Подача (производительность) по двум потокам, л/мин | 69,9 / 5,8 |
| Номинальный рабочий объем, см³ | 88 |
| Номинальная частота вращения вала, об/мин | 960 |
| Номинальная потребляемая мощность, кВт | 9,94 |
| Тип рабочей среды | Минеральные гидравлические масла |
| Диапазон рабочих температур, °С | от -10 до +60 |
| Присоединительные размеры (резьба всаса/напора) | М20×1,5 |
Принцип работы в гидравлической системе
Функционирование насоса пластинчатого НПл 80-12,5/6,3 основано на роторно-пластинчатом механизме. Ротор с установленными в пазах пластинами вращается внутри статора, имеющего эксцентричную расточку. Под действием центробежной силы пластины выдвигаются и герметизируют рабочие камеры. При вращении объем этих камер изменяется: в зоне всасывания создается разрежение, затягивающее жидкость, в зоне нагнетания объем уменьшается, что обеспечивает вытеснение масла под давлением. Двухпоточная исполнение позволяет агрегату обслуживать два гидравлических контура независимо, что повышает эффективность всей системы.
Преимущества и особенности эксплуатации
Использование насоса пластинчатого НПл 80-12,5/6,3 в производственных условиях дает ряд эксплуатационных преимуществ:
- Минимизация простоев оборудования: Высокая надежность и ресурс работы снижают частоту внеплановых замен, обеспечивая непрерывность технологических процессов.
- Стабильность давления и расхода: Конструкция агрегата обеспечивает минимальную пульсацию потока, что критически важно для точного позиционирования в станках и прессах.
- Универсальность подключения: Стандартные присоединительные размеры (фланцы ГОСТ 12815-80, резьба М20×1,5) упрощают интеграцию в существующие гидросистемы без дорогостоящей переделки.
- Адаптивность к типовым рабочим средам: Совместимость с широким спектром минеральных масел (вязкость 20–400 мм²/с) упрощает подбор и обслуживание.
- Повышенный ресурс: При соблюдении условий чистоты масла (класс cleanliness ISO 4406 18/16/13) и регулярном обслуживании срок службы превышает 15 000 моточасов.
Температурный режим и факторы ресурса
Насос пластинчатый НПл 80-12,5/6,3 рассчитан на работу в диапазоне температур рабочей жидкости от -10°С до +60°С. Допускается эксплуатация при более низких температурах (до -25°С) при использовании специализированных зимних масел, однако требуется предпусковой прогрев. Ресурс агрегата напрямую зависит от трех факторов: качества фильтрации масла (рекомендуются фильтры тонкой очистки), соблюдения предельного рабочего давления и своевременности проведения сервисного обслуживания. Наибольшему износу подвержены пластины и уплотнения.
Области применения и совместимое оборудование
Данный двухпоточный насос пластинчатый НПл 80-12,5/6,3 нашел широкое применение в различных отраслях промышленности, где требуется надежный источник гидравлической энергии. Он устанавливается на:
- Металлорежущие станки (токарные 16К20, фрезерные 6Р82Г, шлифовальные).
- Гидравлические прессы моделей КД2325, КБ614.
- Автоматические упаковочные линии (ПЛ-500 и аналоги).
- Дорожно-строительную технику, включая асфальтоукладчики и катки.
- Вспомогательные системы прокатных станов и другого кузнечно-прессового оборудования.
Его стабильные характеристики делают насос пластинчатый НПл 80-12,5/6,3 ключевым элементом в гидростанциях и насосных группах.
Состав ремонтного комплекта и критичные узлы
Для обеспечения ремонтопригодности этого насоса пластинчатого НПл 80-12,5/6,3 поставляется комплект сменных элементов.
| Наименование детали | Количество в комплекте | Примечание |
|---|
| Пластины (лопатки) | 14 | Наиболее изнашиваемый элемент, ресурс зависит от чистоты масла |
| Уплотнение вала (сальник) | 1 | Требует замены при появлении течи |
| Уплотнительные кольца статора | 2 | Обеспечивают герметичность между корпусом и торцевыми крышками |
| Ось ротора | 1 | Меняется в случае выработки или повреждения подшипников |
| Комплект прокладок | 1 набор | Для разборки-сборки насоса |
Типичные ошибки при подборе насоса
При выборе замены или аналога для насоса пластинчатого НПл 80-12,5/6,3 инженеры часто допускают следующие ошибки:
- Ориентация только на резьбу подключения: Совпадение присоединительных размеров не гарантирует совместимость по рабочему давлению и производительности.
- Игнорирование температурного диапазона: Установка насоса, не рассчитанного на эксплуатацию в неотапливаемых цехах или при сезонных перепадах.
- Неверный подбор типа рабочей среды: Использование жидкостей на водной основе или несовместимых по вязкости масел приводит к ускоренному износу пластин и заклиниванию.
- Пренебрежение ресурсом и сервисом: Выбор более дешевого аналога без учета доступности запчастей и ремонтных комплектов.
Условное обозначение модели
Маркировка НПл 80-12,5/6,3 подчиняется последовательной логике, где каждая группа символов несет информацию:
- Н – Насос.
- Пл – Пластинчатый (тип конструкции).
- 80 – Условный размер, связанный с диаметром ротора (в мм).
- 12,5 – Номинальный рабочий объем на один оборот вала (в см³).
- 6,3 – Максимальное номинальное рабочее давление (в МПа).

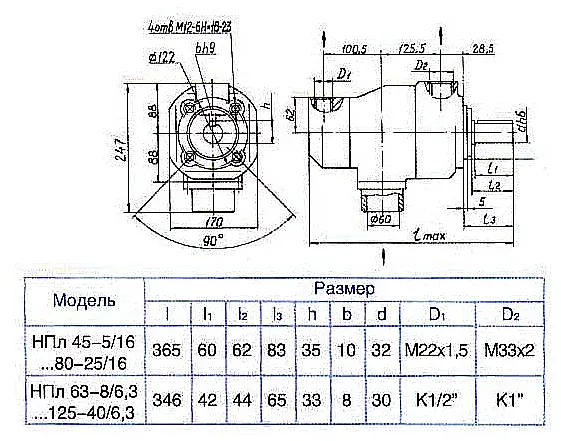

Габаритные и присоединительные размеры для интеграции
Перед монтажом необходимо сверить монтажные размеры насоса пластинчатого НПл 80-12,5/6,3 с параметрами вала приводного двигателя и посадочной плиты гидростанции. Присоединительные фланцы соответствуют ГОСТ 12815-80, оси отверстий под крепеж и диаметры под уплотнения стандартизированы. Это позволяет использовать агрегат как прямую замену в большинстве типовых схем.
Варианты оформления заказа
При заказе насоса пластинчатого НПл 80-12,5/6,3 через сайт 777-gidra.ru доступны следующие опции:
- Базовая модель НПл 80-12,5/6,3: Стандартное исполнение с правым (по часовой стрелке со стороны вала) направлением вращения.
- Модификация с левым вращением: Исполнение с обратным направлением вращения вала для специфичных кинематических схем.
- Комплект с ремонтным набором: Насос пластинчатый НПл 80-12,5/6,3 вместе с полным комплектом запасных пластин и уплотнений для сокращения времени простоя при обслуживании.
Для отправки запроса используйте форму заказа на сайте или свяжитесь с техническим отделом.
Часто задаваемые вопросы по насосу НПл 80-12,5/6,3
В: Как правильно выбрать насос пластинчатый НПл 80-12,5/6,3 по давлению и производительности для замены вышедшего из строя агрегата?
О: Ключевые параметры для подбора – номинальное давление (не ниже 6,3 МПа), суммарная производительность по двум потокам (около 75,7 л/мин) и частота вращения вала (960 об/мин). Также необходимо учесть тип присоединения (фланец с резьбой М20×1,5) и направление вращения вала. Наши специалисты помогут подобрать точный аналог под вашу систему.
В: Каковы сроки поставки на данный насос пластинчатый по регионам России и в страны СНГ?
О: Для базовой модели НПл 80-12,5/6,3 с правым вращением действует поставка со склада в Москве. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань) занимает 2-4 рабочих дня. В отдаленные регионы и страны СНГ (Казахстан, Беларусь) сроки составляют 5-10 дней в зависимости от удаленности и таможенных процедур.
В: Как условия российской эксплуатации (зимние морозы, запыленность цехов) влияют на работу и ресурс насоса?
О: Для работы в неотапливаемых помещениях при температурах ниже -10°С необходимо применять гидравлическое масло серии ВМГЗ или МГЕ-10А с низкотемпературными присадками. Запыленность требует усиленного внимания к состоянию воздушного фильтра бака гидросистемы и регулярной замены фильтров тонкой очистки масла (рекомендуется не реже, чем через 1000 моточасов).
В: Гарантирована ли совместимость НПл 80-12,5/6,3 с импортными и устаревшими отечественными гидросистемами? Предлагаете ли вы аналоги?
О>Да, насос пластинчатый НПл 80-12,5/6,3 является прямым функциональным аналогом агрегатов старого обозначения, таких как 5Г12-24М. Его присоединительные размеры унифицированы. Мы также подберем импортный аналог с аналогичными характеристиками, если потребуется интеграция с зарубежным оборудованием. Все консультации по совместимости проводятся бесплатно.
Насос пластинчатый НПл 80-12,5/6,3 производства бренда ГИДРАВЛИК – это проверенное решение для ответственных гидравлических систем. Поставки осуществляются компанией ГИДРАВЛИКА напрямую от производителя, что гарантирует оригинальность, доступные цены и наличие на складе. Мы обеспечиваем оперативную доставку по всей России и в страны СНГ, а также полное техническое сопровождение. Для уточнения условий заказа и получения консультации инженера перейдите в раздел Контакты или оставьте запрос через сайт.
