Насос пластинчатый НПл 25-25/6,3

Описание и назначение

Насос пластинчатый НПл 25-25/6,3 – гидравлический агрегат двухпоточного исполнения, предназначенный для создания и поддержания стабильного потока рабочей жидкости в промышленных гидросистемах. Основная функция изделия – обеспечение надежной подачи масла под номинальным давлением 6,3 МПа в контурах смазки, управления и силовых приводах технологического оборудования.

Краткие технические сведения: габариты, вес и классификация

Конструкция насоса пластинчатого НПл 25-25/6,3 отличается компактностью и рациональным размещением узлов. Для корректного подбора и монтажа необходимо учитывать его массу и присоединительные размеры. Код ТН ВЭД, используемый для таможенного оформления, – 8413 50 990 0.

Технический юмор

Инженер-гидравлик объяснял коллеге принцип выбора оборудования: «Видишь ли, если хочешь, чтобы все работало без сучка и задоринки, бери насос пластинчатый НПл 25-25/6,3. Он создаст такое давление в системе, что все остальные узлы просто обязаны подчиниться!»

Детальные технические характеристики

Ключевые эксплуатационные параметры модели НПл 25-25/6,3, определяющие ее интеграцию в гидравлическую систему.

Преимущества и особенности эксплуатации

Выбор насоса пластинчатого НПл 25-25/6,3 обеспечивает ряд значимых преимуществ для производственных и сервисных компаний:

1. Снижение эксплуатационных простоев. Высокая надежность и стойкость к типичным загрязнениям масла минимизируют внеплановые остановки оборудования.

2. Увеличенный ресурс работы. Применение износостойких материалов и специальных покрытий для трущихся пар позволяет насосу отрабатывать свыше 10 000 часов.

3. Стандартизация подключения. Унифицированный фланец с размерами 125х125 мм упрощает монтаж и замену в типовых гидростанциях и насосных группах.

4. Стабильность рабочих параметров. Двухпоточная конструкция и точная геометрия рабочих камер гарантируют минимальную пульсацию давления и расхода в системе.

5. Широкая совместимость. Насос пластинчатый НПл 25-25/6,3 адаптирован для работы с широким спектром масел, включая экологичные жидкости, что расширяет область его применения.

Принцип функционирования в гидросистеме

В основе работы насоса лежит роторно-пластинчатая схема. Ротор с радиальными пазами установлен эксцентрично относительно внутренней поверхности статора. При вращении вала пластины, скользя в пазах, выдвигаются под действием центробежной силы и прижимаются к поверхности статора, формируя замкнутые камеры. На участке всасывания объем этих камер увеличивается, создавая разрежение и затягивая рабочую жидкость из гидробака через входной порт. На участке нагнетания объем камер уменьшается, вытесняя масло под давлением в напорную магистраль гидросистемы. Наличие двух независимых потоков в насосе пластинчатом НПл 25-25/6,3 позволяет обслуживать два гидравлических контура или реализовывать схемы с раздельными функциями (например, основной и вспомогательный привод).

Температурный режим, условия работы и срок службы

Насос пластинчатый НПл 25-25/6,3 рассчитан на продолжительную работу в широком диапазоне температур окружающей среды и рабочей жидкости. Для обеспечения заявленного ресурса, превышающего 10 000 часов, критически важны соблюдение требований к чистоте масла (фильтрация) и контроль его вязкости в допустимых пределах (20-400 мм²/с). Эксплуатация при температурах ниже -10°C требует предварительного разогрева масла, а при длительной работе в верхнем диапазоне (близко к +60°C) – обеспечения эффективного теплоотвода. Наиболее значимое влияние на долговечность оказывают качество применяемого масла, своевременность замены фильтрующих элементов и отсутствие кавитационных явлений во всасывающей линии.

Области применения и типовое оборудование

Данная модель широко востребована в различных отраслях промышленности благодаря своей надежности и универсальности. Насос пластинчатый НПл 25-25/6,3 часто интегрируется в качестве силового узла в следующие типы установок:

Станкостроение: гидроприводы металлорежущих станков (токарных, фрезерных, шлифовальных), координатных столов, манипуляторов.
Прессовое оборудование: гидравлические прессы для металлообработки, запрессовки, брикетирования.
Нефтегазовый комплекс: системы управления запорной арматурой, агрегаты для бурения и обслуживания скважин.
Металлургия: механизмы подачи и переналадки прокатных станов, системы охлаждения.
Сельхозмашиностроение и строительная техника: гидросистемы управления навесным оборудованием тракторов, комбайнов, экскаваторов и погрузчиков.
Энергетика: вспомогательные системы гидравлики на турбинных и генераторных установках.

Типичные ошибки при подборе

Во избежание некорректной работы гидросистемы и преждевременного выхода из строя насоса, при его выборе следует избегать следующих ошибок:

1. Подбор исключительно по присоединительным размерам без учета требуемого рабочего давления и расхода системы, что может привести к перегрузке или недостаточной производительности.

2. Игнорирование температурного диапазона эксплуатации, особенно в условиях Крайнего Севера или жаркого климата, что сказывается на вязкости масла и ресурсе уплотнений.

3. Несоответствие типа рабочей среды. Применение жидкостей, не рекомендованных производителем (например, с высокой кислотностью или абразивными включениями), приводит к ускоренному износу пластин и статора.

4. Пренебрежение требованиями к фильтрации. Использование фильтров грубой очистки или их несвоевременная замена является основной причиной абразивного износа прецизионных пар насоса.

Расшифровка условного обозначения

Маркировка НПл 25-25/6,3 содержит всю необходимую информацию для идентификации модели:

«НПл» – тип изделия: Насос Пластинчатый.
Первое число «25» – рабочий объем первой гидравлической секции (потока), выраженный в кубических сантиметрах.
Второе число «25» – рабочий объем второй гидравлической секции (потока), см³.
«6,3» – номинальное рабочее давление, на которое рассчитан насос, в мегапаскалях (МПа).

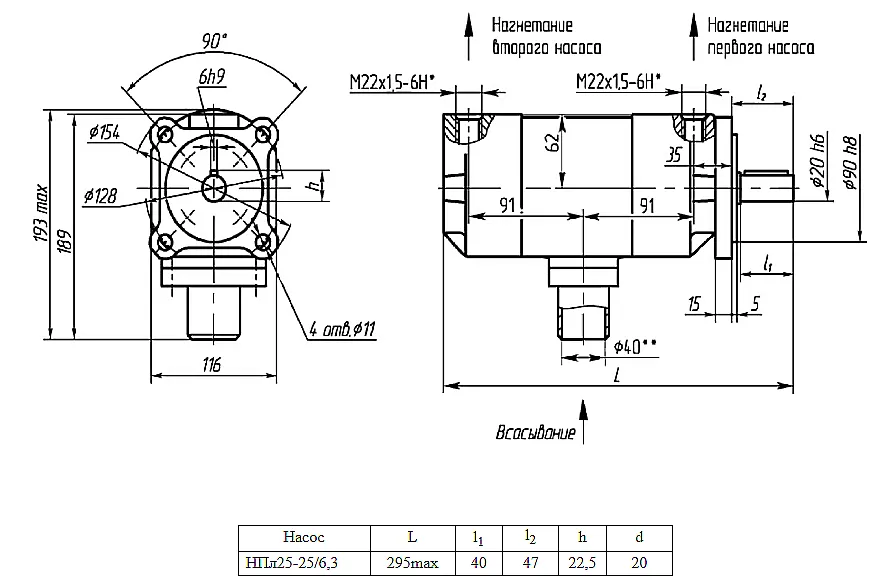

Габаритные и присоединительные размеры для монтажа

Правильный монтаж насоса пластинчатого НПл 25-25/6,3 требует точного знания его габаритов и расположения крепежных элементов. Ниже представлены схемы для визуальной проверки совместимости с посадочным местом на вашем оборудовании или приводном двигателе.

Варианты оформления заказа

Чтобы запросить насос пластинчатый НПл 25-25/6,3, достаточно указать его полное наименование и требуемое количество. Для ускорения обработки заявки рекомендуется предоставить дополнительную информацию:

Пример 1 (базовый заказ): «Насос пластинчатый НПл 25-25/6,3, 5 штук. Стандартная поставка.»
Пример 2 (заказ с особыми условиями): «НПл 25-25/6,3, 2 шт. Требуется дополнительный комплект уплотнений и паспорт с отметкой о проведенных заводских испытаниях.»
Пример 3 (запрос на подбор аналога): «Требуется аналог насоса НПл 25-25/6,3 для работы в системе с давлением до 7 МПа и расходом 22 л/мин на поток. Предоставить варианты.»

Все заказы обрабатываются специалистами компании ГИДРАВЛИКА, которые готовы дать техническую консультацию по подбору и эксплуатации оборудования. Оставить заявку можно через сайт 777-gidra.ru.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как правильно подобрать насос пластинчатый НПл 25-25/6,3 или его аналог, исходя из параметров моей гидросистемы?
Ответ: Для корректного подбора необходимо знать три ключевых параметра вашей системы: требуемое рабочее давление (не должно превышать 6,3 МПа для данной модели), суммарный потребляемый расход (сравнимый с 21,1 л/мин на поток) и тип рабочей среды (минеральное масло с вязкостью 20-400 мм²/с). Также важен тип присоединения (фланец 125х125 мм) и частота вращения приводного вала (рекомендуется 960 об/мин). Наши инженеры помогут провести расчет и подобрать оптимальную модификацию.

Вопрос 2: Каковы сроки поставки насоса НПл 25-25/6,3 в регионы России и страны СНГ?
Ответ: При наличии насоса на центральном складе в Москве отгрузка осуществляется в течение 1-2 рабочих дней. Доставка в крупные города (Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) занимает 2-4 дня транспортными компаниями. В отдаленные регионы России и страны СНГ (Казахстан, Беларусь) сроки доставки составляют 5-10 рабочих дней в зависимости от выбранного способа транспортировки (авто, ж/д).

Вопрос 3: Какие условия эксплуатации являются критическими для насоса пластинчатого НПл 25-25/6,3?
Ответ: Наиболее критичны: работа при температуре масла ниже -10°C без предварительного разогрева, что приводит к загустеванию и масляному голоданию; эксплуатация в условиях сильного пылевого загрязнения без должной защиты узла всасывания; использование масла с тонкостью фильтрации хуже 25 мкм, вызывающей абразивный износ; постоянная работа на предельном давлении 6,3 МПа в циклическом режиме с частыми пусками/остановами.

Вопрос 4: Возможна ли замена насоса НПл 25-25/6,3 на аналогичный агрегат другого производителя без переделки гидросистемы?
Ответ: Да, возможна, при условии совпадения ключевых параметров: рабочего объема (25 см³ на поток), номинального давления (6,3 МПа), присоединительных размеров фланца (125х125 мм с отверстиями под 4 болта М12) и посадочного размера вала. Насос пластинчатый НПл 25-25/6,3 производства ГИДРАВЛИК имеет стандартизированные интерфейсы, однако для гарантии совместимости рекомендуем прислать чертеж посадочного места для проверки нашими технологами.

Поставка, гарантия и техническая поддержка

Насос пластинчатый НПл 25-25/6,3 производится под брендом ГИДРАВЛИК и поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения оборудования: от профессионального подбора по техническому заданию до доставки и консультаций по сервисному обслуживанию. Вся продукция проходит обязательные заводские испытания и сопровождается полным пакетом документации (паспорт, руководство по эксплуатации, сертификаты). Гарантия на насос составляет 24 месяца при соблюдении правил эксплуатации. Для заказа или получения подробной консультации обращайтесь по контактам, указанным на нашем сайте 777-gidra.ru.
