Насос пластинчатый НПл 8-40/6,3 — это надежный двухпоточный агрегат, предназначенный для создания стабильного потока минерального масла в гидравлических системах промышленного оборудования. Основная функция изделия — обеспечение рабочего давления и подачи жидкости в двух независимых или связанных контурах систем управления и силовых приводов.
Описание и область применения
Модель НПл 8-40/6,3 представляет собой гидравлическое оборудование для интенсивной эксплуатации в составе гидростанций и насосных групп. Его конструкция характеризуется высокой устойчивостью к переменным нагрузкам и гидравлическим ударам, что делает продукт востребованным в металлообработке, энергетике, нефтегазовом секторе и сельхозмашиностроении.
Область применения пластинчатого насоса включает в себя гидроприводы прессового оборудования, станки с ЧПУ, буровые установки, системы автоматики производственных линий, а также тракторную и специальную технику. Высокая производительность и стабильность давления обеспечивают эффективную работу оборудования в условиях серийного и мелкосерийного производства.
Вес и габаритные размеры насоса НПл 8-40/6,3
Масса агрегата составляет 19 килограммов. Размещение в гидросистеме не требует специальных фундаментов или усиленных креплений благодаря компактным габаритам, соответствующим отечественным стандартам. Код ТН ВЭД для таможенного оформления — 841360100.
| Параметр | Значение | Примечание |
|---|
| Масса нетто, кг | 19 | Без учета ЗИП и упаковки |
| Габаритная длина, мм | 245 | По чертежам производителя |
| Габаритная ширина, мм | 165 | |
| Высота установочная, мм | 190 | |
| Код ТН ВЭД | 841360100 | Для импорта/экспорта |
Рабочий день инженера-гидравлика. Коллега спрашивает:
— Что нового в системе?
— Да вот, поставили насос пластинчатый НПл 8-40/6,3 от ГИДРАВЛИКА. Теперь масло течет так плавно, что заслушаться можно.
Ключевые технические характеристики НПл 8-40/6,3
| Технический параметр | Значение | Условия измерения |
|---|
| Номинальное рабочее давление, МПа | 6,3 | Постоянная нагрузка |
| Максимальное допустимое давление, МПа | 8,0 | Кратковременно |
| Подача (расход) масла, л/мин | 5,8 – 35,7 | В зависимости от рабочего объема |
| Рабочий объем первого потока, см³ | 8 | Номинальный |
| Рабочий объем второго потока, см³ | 40 | Номинальный |
| Частота вращения вала, об/мин | 960 | Рекомендуемая |
| Допустимый диапазон температур среды, °С | -10 … +60 | Непрерывная работа |
| Рекомендуемая вязкость масла, мм²/с | 20 – 400 | Кинематическая |
| Требуемая тонкость фильтрации, мкм | не менее 25 | На входе в насос |
Преимущества и особенности эксплуатации
Выбор насоса пластинчатого НПл 8-40/6,3 для модернизации или сборки новой гидросистемы дает пользователю ряд существенных эксплуатационных преимуществ:
1. Снижение простоев оборудования. Конструктивная надежность и высокая ремонтопригодность минимизируют внеплановые остановки технологических линий.
2. Увеличенный межсервисный интервал. Применение качественных материалов для пластин и корпусных деталей, а также продуманная схема внутренней смазки способствует продлению ресурса работы.
3. Упрощенный монтаж и подключение. Унификация присоединительных размеров по ГОСТ и наличие стандартных фланцевых соединений позволяют быстро интегрировать насос пластинчатый НПл 8-40/6,3 в существующие или проектируемые системы.
4. Стабильность гидравлических параметров. Агрегат обеспечивает минимальные пульсации давления и расхода, что критически важно для точного позиционирования в станках и прессах.
5. Совместимость с типовыми минеральными маслами. Насос пластинчатый НПл 8-40/6,3 не требует применения узкоспециализированных рабочих жидкостей, что снижает общие затраты на эксплуатацию гидросистемы.
Принцип работы пластинчатого гидронасоса
Рабочий цикл насоса пластинчатого НПл 8-40/6,3 основан на вращении эксцентрично расположенного ротора с радиальными пазами, в которых свободно перемещаются пластины. Центробежная сила и давление масла прижимают пластины к внутренней поверхности статора-кольца, создавая изолированные камеры переменного объема.
При вращении вала объем каждой камеры увеличивается в зоне всасывающего окна, за счет чего происходит забор рабочей жидкости из гидробака. В зоне нагнетания объем камеры уменьшается, происходит вытеснение масла в напорную магистраль уже под рабочим давлением. Двухпоточная схема реализована за счет раздельных камер, что позволяет независимо обслуживать два гидравлических контура или объединять их потоки для увеличения общей производительности.
Режимы работы и факторы, влияющие на ресурс
Номинальный срок службы насоса пластинчатого НПл 8-40/6,3 составляет не менее 5000 часов непрерывной работы при соблюдении условий эксплуатации. Ключевые факторы, определяющие ресурс агрегата: качество и чистота рабочей среды, соблюдение температурного режима и отсутствие кавитации.
Для поддержания заявленных характеристик необходимо обеспечить эффективную фильтрацию масла на всасывающей линии (тонкость не грубее 25 мкм) и поддерживать его температуру в рекомендованном диапазоне от -10 до +60°C. Режимы работы допускают как постоянную нагрузку, так и циклическую с частыми пусками/остановками. Однако для продления срока службы уплотнений и пластин рекомендуется избегать длительной работы на предельном давлении в 8 МПа.
Типовые области применения и оборудование
Гидравлический насос пластинчатый НПл 8-40/6,3 применяется в широком спектре промышленного оборудования, где требуется надежный источник гидравлической энергии среднего давления. Типовые установки и сферы:
Металлообрабатывающие комплексы: гильотинные и кривошипные прессы, вальцовочные станки, листогибочные машины, установки для холодного выдавливания.
Промышленные гидростанции и насосные группы: в качестве основного или резервного насосного агрегата в системах централизованного гидроснабжения цехов.
Оборудование для переработки полимеров: термопластавтоматы, экструдеры, машины для выдува ПЭТ-тары.
Строительная и спецтехника: подъемники, стационарные и мобильные опреснители, установки для натяжения арматуры.
Ремонтные и сервисные мастерские: в составе испытательных стендов, стендов для проверки гидроцилиндров и гидромоторов.
Состав типового ремкомплекта и часто заменяемые детали
| Наименование детали | Количество в ремкомплекте | Признаки износа/выхода из строя |
|---|
| Комплект пластин (лопаток) | 1 набор | Снижение производительности, повышенный шум, падение давления |
| Уплотнение вала (сальник) | 2 шт. | Подтекание масла по валу при работающем насосе |
| Прокладка торцевой крышки | 1 шт. | Наружная течь в зоне разъема корпуса |
| Сетчатый фильтр всасывающий | 1 шт. | Забивание, провоцирующее кавитацию и падение расхода |
| Уплотнительные кольца (O-ring) | Набор | Потеря эластичности, растрескивание, течь в местах присоединения |
Типичные ошибки при подборе и установке
Ошибка 1: Подбор только по присоединительным размерам. Необходимо учитывать не только резьбу или фланец, но и требуемую производительность (подачу) в л/мин и рабочее давление в МПа для конкретной гидросистемы.
Ошибка 2: Игнорирование требований к рабочей среде. Использование масел с вязкостью за пределами диапазона 20–400 мм²/с, а также жидкостей на водной основе без согласования с производителем приводит к ускоренному износу пластин.
Ошибка 3: Пренебрежение температурным режимом. Эксплуатация насоса пластинчатого НПл 8-40/6,3 при температуре масла выше +60°C без дополнительного охлаждения резко сокращает ресурс уплотнений.
Ошибка 4: Неверная ориентация при монтаже. Для конкретной модели может быть критично направление вращения вала (правое/левое) и расположение всасывающего/напорного портов относительно рамы гидростанции.
Условное обозначение модели с расшифровкой
Шифр модели «НПл 8-40/6,3» имеет логичную структуру, понятную специалисту:
- НПл — базовое обозначение «Насос Пластинчатый».
- 8 — номинальный рабочий объем первой секции (потока), выраженный в кубических сантиметрах.
- 40 — номинальный рабочий объем второй секции (потока), см³.
- 6,3 — номинальное рабочее давление, выраженное в мегапаскалях (МПа).
Такая система маркировки позволяет однозначно идентифицировать ключевые параметры насоса пластинчатого НПл 8-40/6,3: производительность и давление.
Габаритные и присоединительные размеры для проверки совместимости

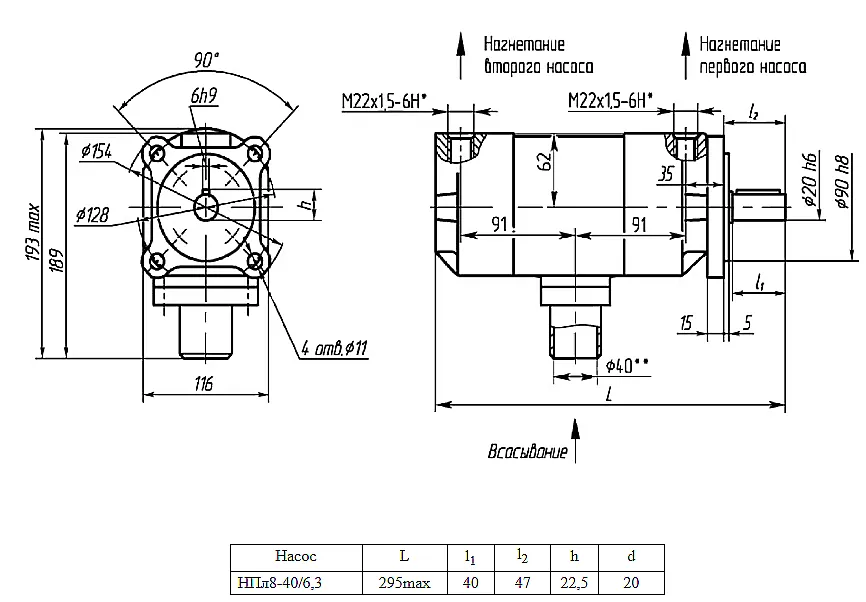

Для корректной установки агрегата в проект или на существующую раму необходимо сверяться с заводскими чертежами. Изображение ниже демонстрирует габаритные размеры и расположение монтажных отверстий.
Рис.1. Пластинчатый насос НПл 8-40/6,3 — вид сбоку и спереди с указанием основных габаритов.
Рис.2. Вид на присоединительный фланец и порты. Тип фланца: стандартный, Dнар = 150 мм, 6 отверстий под крепеж Ø14 мм.
Примеры оформления заказа на насос НПл и его модификации
При составлении заявки на поставку рекомендуем указывать полное обозначение модели, учитывающее необходимые опции:
- НПл 8-40/6,3 — базовая комплектация для стандартных условий эксплуатации.
- НПл 8-40/6,3-Р — исполнение с реверсивным направлением вращения вала (против часовой стрелки, если смотреть со стороны вала).
- НПл 8-40/6,3-УХЛ4 — модификация для эксплуатации в условиях умеренно-холодного климата (до -40°С в нерабочем состоянии) с применением морозостойких уплотнений.
Каждый пластинчатый насос перед отгрузкой проходит контрольное тестирование на стенде: проверяется герметичность, производительность на номинальном давлении и уровень шума.
Рекомендации по выбору, эксплуатации и поставке
Оборудование бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации по подбору аналога под существующую систему до организации сервисного обслуживания. Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ.
Для заказа пластинчатого насоса НПл 8-40/6,3 или получения технической консультации оставьте заявку на сайте 777-gidra.ru или свяжитесь с нашими специалистами через раздел Контакты.
