Насос пластинчатый НПл 8-32/6,3

Описание и назначение гидравлического насоса

Насос пластинчатый НПл 8-32/6,3 – это гидравлическая машина объемного типа, разработанная для создания давления и перекачивания минеральных масел в закрытых гидравлических контурах. Оборудование незаменимо для комплектации гидростанций, прессов, станков и мобильной техники, где требуется стабильное двухпоточное питание. Основная функция агрегата – преобразование механической энергии вращения вала в гидравлическую энергию потока рабочей жидкости с заданными параметрами давления и расхода.

Технические характеристики и параметры

Габаритные размеры и параметры поставки

Общие габариты конструкции составляют 285 мм (длина) × 190 мм (ширина) × 165 мм (высота). Размеры позволяют легко интегрировать насос пластинчатый НПл 8+32/6,3 в существующие схемы и на готовые площадки. Присоединительные размеры вала и фланцев соответствуют отраслевым стандартам для упрощения монтажа. Код ТН ВЭД, применяемый при таможенном оформлении: 8413.50.220.0.

Инженер на испытаниях спрашивает новый пластинчатый насос: «Ну и как давление держишь?» А насос НПл 8-32/6,3 в ответ: «Стабильно, без сучка и задоринки – я же пластинчатый, мне по статусу положено!»

Расшифровка условного обозначения

Маркировка Насос пластинчатый НПл 8-32/6,3 несет полную информацию о ключевых эксплуатационных параметрах. Аббревиатура НПл обозначает тип агрегата – «Насос Пластинчатый». Первая цифра 8 указывает на рабочий объем первого потока (куб. см). Цифра 32 – это рабочий объем второго потока. Значение 6,3 (после дроби) соответствует номинальному рабочему давлению в мегапаскалях. Такая система обозначений упрощает подбор и идентификацию оборудования.

Принцип работы в составе гидравлической системы

Насос пластинчатый НПл 8+32/6,3 функционирует на основе принципа изменения объема рабочих камер, образованных пластинами (лопатками), ротором и статором. Вал насоса, получающий вращение от двигателя, приводит в движение ротор. Под действием центробежной силы пластины выдвигаются из пазов ротора и прижимаются к внутренней поверхности статора. Вращение создает замкнутые камеры, объем которых попеременно увеличивается в зоне всасывания и уменьшается в зоне нагнетания, обеспечивая порционную подачу масла под давлением в две независимые гидролинии.

Преимущества и особенности эксплуатации

Внедрение насоса пластинчатого типа серии НПл в гидравлическую систему дает пользователю ряд практических выгод, напрямую влияющих на эффективность и рентабельность производственных процессов.

Ключевые преимущества:

• Высокая стабильность давления. Конструкция пластинчатого насоса обеспечивает плавную, почти безударную подачу масла, что минимизирует пульсации в системе и продлевает срок службы исполнительных механизмов.

• Двухпоточная конфигурация. Универсальность модели НПл 8-32/6,3 позволяет питать два гидравлических контура от одного привода, что экономит место и снижает общую стоимость системы.

• Низкий уровень шума. По сравнению с некоторыми другими типами объемных насосов, пластинчатые агрегаты работают значительно тише, что улучшает условия труда.

• Хорошая ремонтопригодность. Конструкция насоса спроектирована с расчетом на сервисное обслуживание. Большинство изнашиваемых элементов, таких как пластины и уплотнения, доступны для замены.

Температурный режим работы и ресурс

Совместимость с широким диапазоном вязкости масла (20-400 мм²/c) и допустимый интервал рабочих температур от -10°C до +60°C делают пластинчатый насос НПл 8-32/6,3 пригодным для эксплуатации в большинстве климатических зон России. Для обеспечения заявленного ресурса, превышающего 5000 часов, критически важны два фактора: качество фильтрации рабочей жидкости и отсутствие работы в режиме сухого хода. Рекомендуемая тонкость фильтрации на линии всасывания – не ниже 25 мкм. Срок службы также увеличивается при соблюдении предписанных пределов давления и частоты вращения.

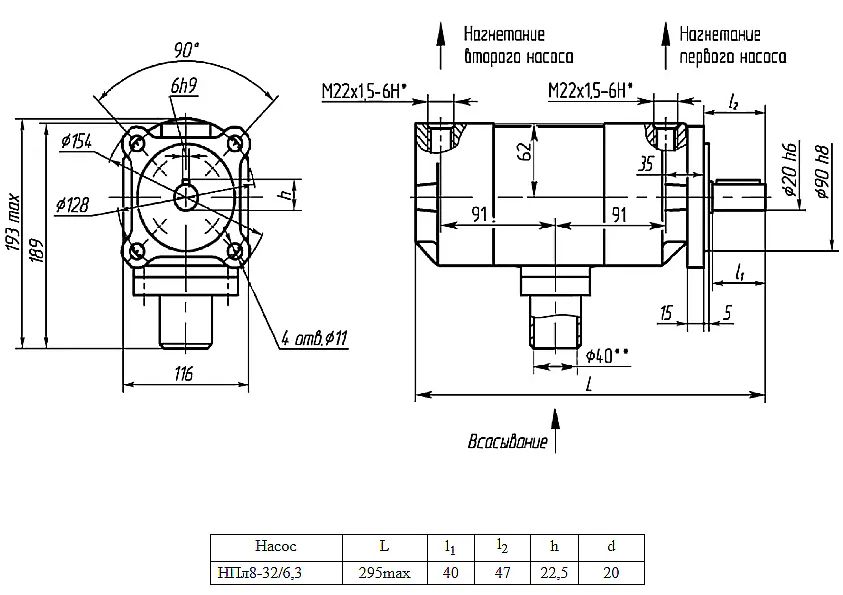

Чертеж общего вида пластинчатого насоса НПл 8+32/6,3 с основными габаритными размерами.

Области применения и типы оборудования

Двухпоточный насос пластинчатый НПл 8-32/6,3 нашел широкое применение в отраслях, где используется гидравлический привод. К типичному оборудованию для его установки относятся:

• Металлообрабатывающие станки: гидроприводы подач, зажимные устройства, механизмы смены инструмента.

• Прессовое оборудование: гидравлические прессы для штамповки, литья, брикетирования.

• Строительная и дорожная техника: системы управления отвалом, подъемом платформы, стабилизации.

• Сельскохозяйственные машины: гидросистемы навесного оборудования тракторов и комбайнов.

• Узлы гидроусилителей рулевого управления в грузовой и специальной технике.

• Промышленные гидростанции централизованного питания.

Типичные узлы ремонта и запасные части

Наибольшему износу в процессе эксплуатации подвергаются подвижные элементы, контактирующие с рабочей средой. Для насоса пластинчатого НПл 8/32 6.3 рекомендуется держать в запасе следующий перечень запчастей:

Возможные ошибки при подборе гидронасоса

Некорректный выбор насоса приводит к низкой эффективности работы гидросистемы, перерасходу энергии и преждевременным поломкам.

Распространенные ошибки:

1. Ориентация только на присоединительные размеры. Важно учитывать не только посадочные места, но и соответствие рабочего объема и давления требованиям потребителей (гидроцилиндров, моторов).

2. Игнорирование вязкостно-температурного диапазона. Эксплуатация насоса с маслом, вязкость которого выходит за рамки 20-400 мм²/с, ведет к быстрому износу или кавитации.

3. Недостаточная мощность привода. Для привода насоса НПл 8-32/6,3 необходим электродвигатель с мощностью и частотой вращения, достаточными для создания номинального давления при максимальном расходе.

4. Пренебрежение схемой слива утечек. В пластинчатых насосах предусмотрен дренажный отвод для утечек масла из внутренней полости, который должен быть подключен к баку без противодавления.

Пример схемы обвязки пластинчатого насоса НПл 8-32/6,3: линии нагнетания, всасывания и дренажа.

Примеры для заказа насоса

На практике оформление заказа часто связано с уточнением конкретных требований. Рассмотрим несколько типовых случаев:

Пример 1 (базовая поставка): Заказ на поставку 3-х единиц Насос пластинчатый НПл 8-32/6,3 в сборе с крепежным фланцем для модернизации гидростанции пресса. Клиент из Казани.

Пример 2 (консультация по модернизации): Запрос от сервисного центра из Ростова-на-Дону на подбор аналога для замены вышедшего из строя импортного пластинчатого насоса с близкими параметрами (давление 6 МПа, расход 25 л/мин). Инженерами предложена модель НПл 8-32/6,3 как оптимальное решение по производительности и цене.

Пример 3 (подбор по присоединению): Клиенту из Екатеринбурга для встройки в действующую систему необходимо устройство с фланцевым креплением по ISO 3019-2. Предлагается насос требуемой модели в соответствующем исполнении.

Вопросы и ответы по насосу НПл 8-32/6,3

Ответы на популярные вопросы помогут быстро сориентироваться в специфике применения данного гидравлического оборудования.

Вопрос: Как правильно подобрать модель насоса по давлению и расходу для замены старого?
Ответ: Необходимо замерить или взять из паспорта максимальное рабочее давление в вашей системе и суммарный расход, требуемый всеми гидропотребителями одновременно. При давлении до 6,3 МПа и суммарном расходе до 28 л/мин (в двух потоках) модель НПл 8-32/6,3 является подходящим решением. Также критически важно сверить тип и размер присоединения вала.

Вопрос: Какие сроки поставки и условия доставки по России и СНГ?
Ответ: Оборудование марки ГИДРАВЛИК часто имеется на складе в Москве. Стандартный срок отгрузки под заказ составляет от 3 до 7 рабочих дней в зависимости от региона. Мы осуществляем доставку в крупные города: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также по всей России и странам СНГ через транспортные компании. Точные сроки и стоимость доставки рассчитываются индивидуально после оформления заявки.

Вопрос: На что обратить внимание при эксплуатации насоса в морозную погоду или в пыльных цехах?
Ответ: При отрицательных температурах требуется использование соответствующего всесезонного или зимнего гидравлического масла с низкой температурой застывания. Перед пуском систему желательно прогревать. В условиях высокой запыленности крайне важно следить за целостностью сапуна на баке и вовремя менять воздушный фильтр, чтобы предотвратить попадание абразивных частиц в масло через систему вентиляции бака.

Вопрос: Возможна ли установка насоса НПл 8-32/6,3 вместо другого насоса и как проверить совместимость?
Ответ: Возможна, но требует технического анализа. Необходимо сравнить четыре ключевых параметра: 1) максимальное давление (оно у заменяемого насоса должно быть не ниже), 2) рабочий объем и номинальная частота вращения (от этого зависит расход), 3) тип рабочей среды (допустима работа с минеральными маслами), 4) посадочные и присоединительные размеры (вал, фланец, расположение портов). Наши инженеры готовы провести такую проверку бесплатно по предоставленным вами данным или чертежам.

Оборудование бренда ГИДРАВЛИК поставляется на российский рынок официальным партнером – компанией ГИДРАВЛИКА. Мы обеспечиваем не только поставку надежных пластинчатых насосов, но и полную техническую поддержку: помощь в подборе аналога под вашу систему, консультации по монтажу и обслуживанию. Все оборудование поставляется с полным пакетом документов. Для оформления заказа на насос пластинчатый НПл 8-32/6,3 или получения подробной консультации, воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами любым удобным способом через раздел Контакты. Работаем по всей территории РФ и стран СНГ.
