Двухпоточный гидравлический насос пластинчатый НПл 5-32/6,3 представляет собой агрегат, объединяющий в одном корпусе два независимых контура подачи рабочей жидкости. Основная область его применения — гидравлические системы промышленного оборудования, такие как металлорежущие станки, прессы, литейное и другое оборудование, требующее разделения гидравлических потоков или их дублирования для повышения надежности системы.
Описание и назначение
Устройство предназначено для создания и поддержания стабильного давления рабочей жидкости в двух независимых линиях. Модель насоса пластинчатого НПл 5-32/6,3 отличается высокой степенью герметичности и износостойкостью, что обеспечивает долговечную эксплуатацию в условиях непрерывной промышленной нагрузки. Конструктивное решение с общим всасывающим патрубком упрощает интеграцию в существующие системы.
Вес, габариты и Код ТН ВЭД
Данный гидравлический агрегат характеризуется компактными размерами, облегчающими его монтаж на оборудование. Полная масса насоса составляет 19 килограмм. Логика маркировки размеров отнесла его к классу габаритов 1+1. Для таможенного оформления используется код ТН ВЭД 841360000.
| Параметр | Значение |
|---|
| Масса, кг | 19 |
| Длина, мм | 320 |
| Ширина, мм | 240 |
| Высота, мм | 180 |
Инженер-гидравлик другому инженеру: «Знаешь, почему я так уважаю насос пластинчатый НПл 5-32/6,3? Он может вести сразу две независимые линии, но никогда не создает конфликта интересов в одном корпусе!». На что коллега ответил: «Как раз то, что нужно нашему цеху – надежность и отсутствие внутренних склок!»
Технические характеристики
Ключевые параметры определяют возможность эффективного использования насоса пластинчатого НПл 5-32/6,3 в конкретных технологических процессах. Основные характеристики сведены в таблицу ниже.
| Параметр | Значение |
|---|
| Номинальное рабочее давление, МПа | 6,3 |
| Подача по каждому контуру (номинальная), л/мин | 5,8 / 5,8 |
| Рабочий объем на один оборот, см³/об | 5,0 / 32,0 |
| Частота вращения вала, об/мин | 960 (номинальная) |
| Допустимый диапазон вращения, об/мин | 600–1500 |
| Требуемая вязкость рабочей жидкости, мм²/с | 20–400 |
| Рекомендуемая тонкость фильтрации масла, мкм | 25 |
Преимущества и особенности эксплуатации
Применение модели насоса пластинчатого НПл 5-32/6,3 в гидравлических системах дает ряд существенных преимуществ для эксплуатанта.
1. Высокая надежность и ресурс. Конструкция с двумя контурами в одном корпусе и использование износостойких материалов обеспечивают длительный срок службы, уменьшая частоту замен и простои техники.
2. Универсальность подключения. Агрегат совместим с широким спектром типового гидравлического оборудования благодаря стандартным присоединительным размерам.
3. Стабильность давления. Пластинчатая схема работы гарантирует стабильную подачу масла без значительных пульсаций, что критически важно для точного оборудования.
4. Применимость в различных условиях. Устройство функционирует с широким диапазоном вязкостей масел и выдерживает рабочий перепад температур, что расширяет его область использования.
5. Удобство обслуживания. Конструкция агрегата допускает стандартные процедуры диагностики, а наличие ремонтных комплектов упрощает восстановление работоспособности. Насос пластинчатый НПл 5-32/6,3 — это проверенное решение для ответственных узлов.
Принцип работы
Функционирование насоса пластинчатого НПл 5-32/6,3 базируется на классическом роторно-пластинчатом принципе. Эксцентрично расположенный ротор с подвижными пластинами вращается внутри статора. Под действием центробежной силы пластины прижимаются к внутренней поверхности статора, образуя герметичные камеры. При вращении объем этих камер изменяется: на стороне всасывания растет, обеспечивая забор масла, а на стороне нагнетания уменьшается, вытесняя жидкость в систему под давлением.
В данной двухпоточной модификации эта схема реализована дважды, но в общем корпусе. Это позволяет, например, один поток (с рабочим объемом 5 см³) использовать для управления, а второй, более производительный (32 см³), — для силового цилиндра.
Температурный режим работы и срок службы
Для корректной и долговечной работы насоса пластинчатого НПл 5-32/6,3 необходимо соблюдать температурный диапазон рабочей жидкости — от -10°С до +60°С. Наиболее предпочтительными маслами являются ИГП-38, ВНИИ НП-403 или их зарубежные аналоги (класс HV).
При использовании качественного масла с требуемой тонкостью фильтрации и соблюдении номинальных параметров давления и скорости вращения ресурс агрегата составляет не менее 10 000 часов. На срок службы напрямую влияет чистота гидравлической жидкости, поэтому регулярная замена фильтров и контроль состояния масла являются обязательными процедурами.
Где используется, на каком оборудовании
Насос пластинчатый НПл 5-32/6,3 нашел широкое применение в различных отраслях промышленности благодаря своей надежности и двухпоточной схеме.
Основные сферы использования включают гидроприводы металлообрабатывающих станков (токарных, фрезерных, сверлильных), системы управления прессовым оборудованием, гидравлические контуры ковочных машин и литейных установок. Он также применяется в гидроусилителях руля и других системах мобильной сельскохозяйственной и строительной техники. Модель часто используется как базовый элемент при сборке компактных гидростанций и насосных групп для технологического оборудования.
Состав ремонтного комплекта и часто заменяемые детали
Для проведения сервисного обслуживания насоса пластинчатого НПл 5-32/6,3 рекомендуется использовать оригинальные ремкомплекты. Чаще всего из строя выходят следующие компоненты:
| Наименование детали | Причина и условия износа |
|---|
| Пластины (шиберы) | Абразивный износ при загрязнении масла, механические повреждения. |
| Уплотнительные манжеты и кольца | Потеря эластичности при высоких температурах, химическая несовместимость с маслом. |
| Подшипники вала | Радиальные нагрузки, недостаточная смазка, попадание загрязнений. |
| Распределительная крышка (торцевая) | Износ контактных поверхностей из-за трения и вибрации. |
Типичные ошибки при подборе
При выборе насоса пластинчатого НПл 5-32/6,3 для замены или проектирования новой системы важно избегать следующих ошибок:
Подбор только по присоединительной резьбе. Игнорирование требуемых параметров рабочего давления и расхода жидкости приведет либо к недостаточной производительности системы, либо к перегрузке и преждевременному износу насоса.
Неучет температурного диапазона. Эксплуатация при температурах масла выше +60°С резко сокращает вязкость, снижая смазывающую способность и ресурс пластин.
Использование несоответствующей рабочей среды. Применение масел со слишком низкой вязкостью или высокой коррозионной активностью недопустимо и может вывести насос пластинчатый НПл 5-32/6,3 из строя в кратчайшие сроки.
Условное обозначение с расшифровкой
Маркировка модели раскрывает ее основные параметры: НПл — тип изделия (Насос Пластинчатый). Первая цифра 5 — рабочий объем первой секции в см³. Последующее число 32 — рабочий объем второй секции. И, наконец, 6,3 — номинальное давление в МПа. Отсутствие дополнительной буквы «Л» указывает на стандартное вращение вала по часовой стрелке, если смотреть со стороны привода. Модификация с левым вращением маркируется как НПл 5-32/6,3Л.
Габаритные и присоединительные размеры
Для успешного монтажа и проверки совместимости с мотор-редуктором или рамой гидростанции необходимо свериться с габаритами агрегата. Основные размеры насоса пластинчатого НПл 5-32/6,3: ширина 320 мм, высота 240 мм, глубина (длина вдоль вала) 180 мм.
Присоединение к гидролиниям осуществляется через резьбовые патрубки: всасывающий — трубная цилиндрическая резьба G1¼; нагнетательные (по одному на каждый поток) — G1. Крепление к плите или двигателю производится через четыре отверстия диаметром 14 мм, расположенные по углам прямоугольника с шагом 280×200 мм.

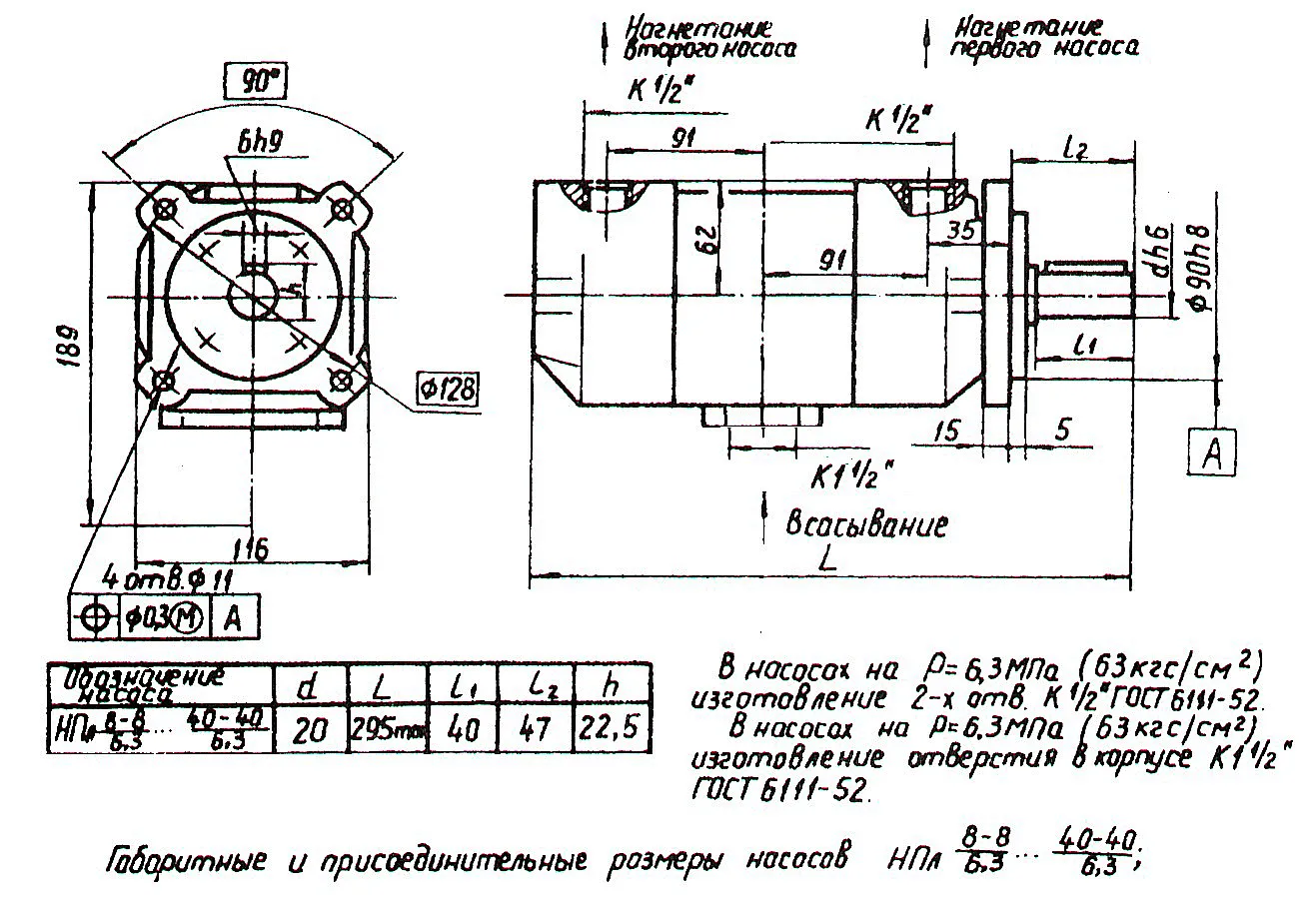

Основные монтажные и габаритные размеры пластинчатого насоса НПл 5-32/6,3.
Схема подключения: вид на насос пластинчатый НПл 5-32/6,3 со стороны гидравлических портов.
Примеры заказа
Процедура заказа насоса пластинчатого НПл 5-32/6,3 максимально стандартизирована:
Пример 1. Стандартная поставка: Насос пластинчатый НПл 5-32/6,3, вращение правое. Подходит для прямой замены вышедшего из строя узла в большинстве гидросистем станков.
Пример 2. Опция с измененным направлением вращения: Насос пластинчатый НПл 5-32/6,3Л, вращение левое. Заказывается, когда вал привода вращается против часовой стрелки.
Пример 3. Комплексная поставка для сервиса: Насос пластинчатый НПл 5-32/6,3 + ремонтный комплект (РК). Эффективно для обеспечения бесперебойной работы ответственного оборудования.
Часто задаваемые вопросы
Как подобрать нужную модификацию насоса по параметрам системы?
Ключевые параметры для выбора — требуемое рабочее давление (не более 6,3 МПа для данной модели), суммарный расход по двум контурам и частота вращения приводного вала в диапазоне 600-1500 об/мин. Необходимо также учитывать направление вращения вала: стандартное (правое) или обратное (левое, маркировка «Л»).
Каковы сроки поставки и наличие на складе по России?
Насос пластинчатый НПл 5-32/6,3 с правосторонним вращением вала обычно в наличии на нашем складе. Доставка в ключевые регионы, такие как Москва, Санкт-Петербург, Екатеринбург, Новосибирск, занимает 2-5 рабочих дней. Модификация с левым вращением может потребовать дополнительного времени на комплектацию.
Каковы условия для работы в сложном климате (морозы, пыль)?
Нижний температурный предел масла составляет -10°С. Для запуска в мороз рекомендуется использовать масла с низкой температурой застывания. Сам насос не имеет специальной защиты от пыли, поэтому его установка должна производиться в закрытых или защищенных местах. Чистота рабочей жидкости — ключевой фактор ресурса.
Возможна ли совместимость с зарубежным оборудованием или замена аналога?
Да, конструкция и параметры насоса пластинчатого НПл 5-32/6,3 позволяют рассматривать его как замену многим двухпоточным пластинчатым насосам схожей производительности импортного производства. Наши техспециалисты помогут подобрать аналог, сопоставив рабочие объемы, давление и геометрию крепления.
Заключение
Насос двухпоточный пластинчатый НПл 5-32/6,3 от бренда ГИДРАВЛИК является проверенным решением для оснащения промышленных гидросистем, где требуется надежность, стабильность давления и работа с раздельными потоками. Поставки осуществляются компанией ГИДРАВЛИКА напрямую со склада производителя, что гарантирует оригинальность и оптимальную цену. Мы обеспечиваем доставку во все регионы России и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Казахстан и Беларусь. Для подбора оборудования, технической консультации или оформления заказа на насос пластинчатый НПл 5-32/6,3 воспользуйтесь формой связи на сайте https://777-gidra.ru или свяжитесь с нашими специалистами по телефону.
