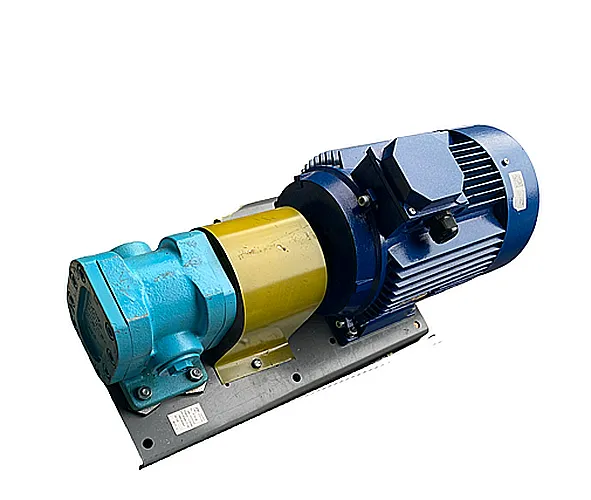

Описание и назначение насоса БГ11-21
Гидравлический шестеренчатый насос агрегат БГ11-21 является высоконадежным законченным решением для создания давления и перекачки минеральных масел и индустриальных смазочных жидкостей в составе стационарных промышленных систем. Основная функция агрегата — обеспечение стабильного потока рабочей среды в гидравлических контурах металлообрабатывающего оборудования, прессов, смазочных линий и компактных гидростанций. Установка насос агрегат БГ11-21 гарантирует точную дозировку и бесперебойную подачу жидкости при номинальных параметрах работы.
Вес, габаритные размеры и код ТН ВЭД
Конструкция насоса БГ11-21 отличается продуманной компактностью и удобством для интеграции в существующие системы. Агрегат относится к категории промышленного гидравлического оборудования согласно классификатору ТН ВЭД ЕАЭС. Ниже представлены ключевые габаритные и присоединительные параметры, которые необходимо учитывать при проектировании монтажа.
Код ТН ВЭД: 8413.60.0000 — насосы шестеренчатые.
| Параметр | Значение |
|---|
| Масса, кг | 24,9 |
| Длина (L), мм | 440 |
| Ширина (B), мм | 200 |
| Высота (H), мм | 240 |
Логика условного обозначения «БГ11-21» проста и соответствует отраслевым стандартам: «Б» — блочный исполнение (комбинация насоса и электродвигателя на общей раме), «Г» — гидравлический, «11» — номер серии, «21» — конкретная модификация по рабочим параметрам и типу присоединения. Данная маркировка обеспечивает однозначную идентификацию устройства.
Приходит инженер к директору завода и говорит: «Шестерёнки стучат в насосе, давление падает!». Директор на это невозмутимо отвечает: «Странно, у нашего нового Насос агрегат БГ11-21 такого не наблюдается. Он работает тихо, как швейцарские часы — просто поставь его и забудь о проблемах со смазкой!»
Детальные технические характеристики
Качество работы любой гидравлической системы напрямую зависит от согласованности параметров входящих в нее компонентов. Технические характеристики насос агрегат БГ11-21 обеспечивают его стабильное функционирование в строго определенных условиях.
| Параметр | Значение / Единица измерения |
|---|
| Рабочий объем, см³ | 8 |
| Номинальная производительность (подача) | 8 л/мин |
| Рабочее давление, номинальное | 2,5 МПа (~25 кгс/см²) |
| Рабочее давление, максимальное | 3,0 МПа (~30 кгс/см²) |
| Мощность электродвигателя, номинальная | 1,1 кВт |
| Частота вращения вала, номинальная | 1450 об/мин |
| Общий КПД агрегата | 50 % |
| Тип рабочей среды | Минеральные масла и смазочные составы |
| Присоединительные размеры, всас/нагн. | Резьба по спецификации заказчика |
Преимущества и особенности эксплуатации насоса БГ11-21
Выбор данного агрегата для решения задач по созданию давления и перекачке масла несет в себе ряд эксплуатационных выгод для технических специалистов и производственных предприятий.
- Сокращение временных и финансовых затрат на монтаж. Полностью собранный и готовый к работе насос агрегат БГ11-21 исключает необходимость подбора и совмещения отдельных компонентов (насоса, муфты, двигателя, основания). Это особенно важно при срочном ремонте или модернизации оборудования.
- Повышенная надежность и увеличенный ресурс. Особенность шестеренчатой схемы, примененной в агрегате, заключается в отсутствии внешних радиальных и осевых нагрузок на вал. Это значительно снижает износ подшипников и уплотнений, продлевая межсервисный интервал.
- Универсальность установки и стабильность давления. Конструкция допускает монтаж как в горизонтальной, так и в вертикальной плоскости. Блочное исполнение на жесткой раме минимизирует вибрации, что положительно сказывается на стабильности создаваемого напора масла во всей гидросистеме.
- Широкая совместимость с типовым промышленным оборудованием. Агрегат разработан с учетом стандартных требований к гидравлике станков и прессов советского и российского производства, что упрощает его интеграцию.
Принцип работы гидравлического агрегата
Работа насос агрегат БГ11-21 основана на классическом шестеренчатом принципе. В герметичном корпусе находятся две шестерни с эвольвентным зацеплением. При вращении ведущей шестерни, соединенной с валом электродвигателя, зубья, входя в зацепление, вытесняют масло из впадин. На стороне всасывания создается разрежение, которое затягивает рабочую жидкость из бака или питающей магистрали. Масло, захваченное в полости между зубьями и стенками корпуса, перемещается по периметру шестерен к напорному патрубку, где выталкивается в систему под давлением. Такой механизм обеспечивает равномерную, с низкой пульсацией, подачу среды, что критически важно для точных систем смазки.
Температурный режим, ресурс работы и ключевые факторы долговечности
Для обеспечения заявленного срока службы, превышающего 10 000 моточасов при нормальных условиях, необходимо строго соблюдать регламентированные параметры эксплуатации. Насос агрегат БГ11-21 рассчитан на работу в диапазоне температур рабочей среды от -20°C до +65°C. Режимы работы — длительный, с возможностью циклических остановов и пусков.
Ключевые факторы, влияющие на ресурс:
- Качество и вязкость масла. Допустимая вязкость рабочей среды: 15–300 мм²/с. Использование жидкостей, не соответствующих спецификации (например, химически активных или водосодержащих), а также работа на масле с вязкостью ниже минимальной приводит к ускоренному износу зубчатых пар и потере давления.
- Качество фильтрации. Обязательна установка всасывающего фильтра тонкой очистки для предотвращения попадания абразивных частиц в зацепление шестерен.
- Соблюдение номинального давления. Эксплуатация на пределе максимального давления (30 кгс/см²) допустима только кратковременно.
- Регулярность сервисного обслуживания. Включает в себя контроль уровня масла, своевременную его замену и проверку состояния уплотнений.
Область применения и типовое оборудование
Благодаря сочетанию надежности, умеренной производительности и простоты подключения, насос агрегат БГ11-21 нашел широкое применение в различных отраслях промышленности, где требуется организация автономного источника давления масла.
- Металлообработка: централизованные и индивидуальные системы смазки токарных (16К20, 1К62), фрезерных, шлифовальных станков.
- Кузнечно-прессовое оборудование: гидравлические прессы (типа П6324), ножницы, гильотинные аппараты.
- Строительная и дорожная техника: стационарные гидростанции для обслуживания асфальтоукладчиков (ДС-143) и другого оборудования.
- Общее машиностроение: испытательные стенды, стенды для опрессовки, малогабаритные гидравлические подъемники и перемешивающие устройства.
Габаритный чертеж насос агрегат БГ11-21 с обозначением монтажных точек.
Состав ремкомплекта и типовые изнашиваемые детали
При интенсивной эксплуатации или нарушении условий работы в первую очередь подвержены износу определенные узлы. Наличие ремкомплекта на складе позволяет минимизировать простой оборудования.
| Наименование детали / узла | Причина и характер износа |
|---|
| Уплотнительные манжеты вала (сальники) | Потеря эластичности из-за высоких температур или несовместимого масла; протечки, падение давления. |
| Уплотнительные кольца (O-rings) присоединительных патрубков | Механическое повреждение при некорректном монтаже; утечки в местах подключения. |
| Шестерни (ведущая и ведомая) | Абразивный износ при плохой фильтрации масла; увеличение зазоров, снижение производительности и рост шума. |
| Подшипники вала | Износ при работе на предельных нагрузках или с неотцентрированной муфтой; появление люфта и вибрации. |
Типичные ошибки при подборе гидроагрегата
Во избежание некорректной работы системы и преждевременного выхода насоса из строя, при выборе насос агрегат БГ11-21 или его аналога рекомендуется избегать следующих распространенных ошибок:
- Подбор только по присоединительной резьбе без учета требуемых параметров давления (номинального и максимального) и расхода жидкости (производительности).
- Игнорирование требований к типу рабочей среды. Попытка использовать агрегат для перекачки воды, эмульсий или агрессивных жидкостей приводит к быстрой коррозии и поломке.
- Неучет температурного диапазона как окружающей среды, так и самой жидкости. Работа на застывшем масле может привести к поломке вала или шестерен.
- Пренебрежение качеством питающей сети. Для стабильной работы электродвигателя необходим стабильный параметр напряжения. Скачки напряжения негативно влияют на ресурс.
Проверка совместимости и примеры оформления заказа
Перед заказом агрегата необходимо сверить посадочные размеры и характеристики с вашим оборудованием. Ключевые параметры для проверки: габариты рамы (для монтажа на основание), диаметр и длина вала, межосевое расстояние крепежных отверстий (178 мм), а также тип и размер резьбы на всасывающем и напорном патрубках.
Пример 1 (Базовая поставка): Наиболее частый запрос — «Насос агрегат БГ11-21 с электродвигателем 1,1 кВт, 1450 об/мин, исполнение на раме, резьба вход/выход G?» (конкретный типоразмер резьбы уточняется).
Пример 2 (Альтернативное подключение): «Насос агрегат БГ11-21 с фланцевым присоединением на напорной линии вместо резьбового, для интеграции в существующую магистраль».
Пример 3 (Специфические условия): «Поставка насос агрегат БГ11-21 для работы в неотапливаемом помещении с рекомендованным морозостойким маслом» — в этом случае наши инженеры дадут дополнительные рекомендации по пусконаладке.
Доставка по России и СНГ, консультация и бренд
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы осуществляем быструю и надежную доставку насос агрегат БГ11-21 во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Предлагаем полный цикл сопровождения: от профессиональной технической консультации по подбору, в том числе подбора аналога под вашу действующую гидросистему, до поставки и поддержки в эксплуатации. Для получения коммерческого предложения и уточнения сроков оставьте заявку на сайте или свяжитесь с нами через раздел Контакты.
