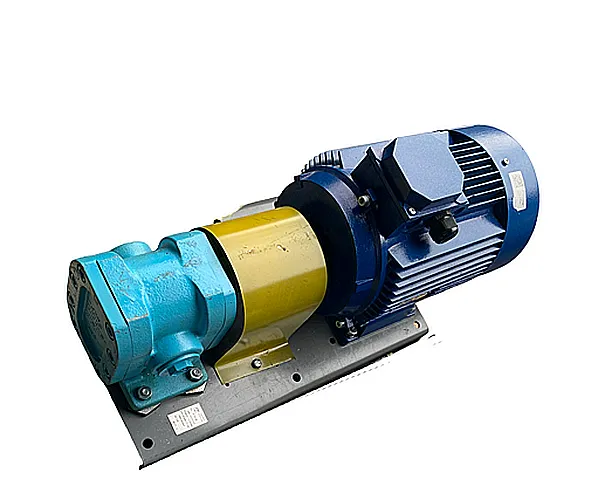

Насосный агрегат БГ11-23 — это готовое к подключению модульное решение, предназначенное для эффективной и надежной подачи вязких жидкостей в стационарных системах. Агрегат состоит из нерегулируемого шестеренного насоса Г11-23, поставляемого с подобранным по мощности асинхронным электродвигателем типа АИР90L4. Ключевое назначение агрегата БГ11-23 — работа в качестве источника давления в системах централизованной смазки промышленного оборудования (станков, прокатных станов, прессов), а также в гидравлических контурах низкого давления, где в качестве рабочей среды используется минеральное масло.
Базовые параметры и вес
Агрегат насосный БГ11-23 относится к типу компактных гидромашин, монтируемых на лапах двигателя. Код ТН ВЭД для данной продукции определяется индивидуально, исходя из конкретной комплектации и конечного назначения оборудования. Габариты и вес агрегата варьируются в рамках серии. Ниже представлены данные по ключевой для модели БГ11-23 и смежным исполнениям.
| Типоразмер | Масса агрегата, кг | Тип электродвигателя |
|---|
| БГ11-22 | 30.0 | АИР80В4 |
| БГ11-23 | 42.0 | АИР90L4 |
| БГ11-24 | 55.0 | АИР100L4 |
| БГ11-25 | 91.0 | АИР132S4 |
Инженер говорит коллеге: «Проблема в насосе БГ11-23».
Тот отвечает: «Не может быть, он новый!»
«В том-то и дело, что он новый: я по старой памяти подключил его к давлению в десять мегапаскалей, а он рассчитан на два с половиной!»
Технические характеристики насосного агрегата БГ11-23
Данный агрегат, как и другие в серии, рассчитан на работу в штатных условиях с индустриальными маслами. При подборе крайне важно учитывать соответствие условий эксплуатации заявленным параметрам, так как их отклонение напрямую влияет на производительность и ресурс.
| Наименование параметра | Значение для БГ11-23 | Примечание / условия измерения |
|---|
| Рабочий объем, см³ | 29.1 | На один оборот вала |
| Номинальная подача, л/мин | 38 | При 1450 об/мин, вязкость 29–35 сСт |
| Номинальное давление на выходе, МПа (кгс/см²) | 2.5 (25) | Максимальное — 3.0 МПа (30 кгс/см²) |
| Давление на входе (всасывании), МПа | –0.02 | Разрежение в линии всасывания |
| Номинальная частота вращения, об/мин | 1450 | Диапазон: 600–1800 об/мин |
| Номинальная мощность насоса, кВт | 2.2 | Мощность потребления при номинальном давлении |
| Мощность двигателя, кВт | 2.2 | Асинхронный электродвигатель АИР90L4 |
| Коэффициент подачи, не менее, % | 82 | Мера объемной эффективности |
| Тип рабочей среды | Индустриальные масла | Чистота не грубее 13 класса по ГОСТ 17216-2001 |
| Требования к фильтрации | до 40 мкм | Тонкость фильтрации |
Преимущества и особенности эксплуатации насоса БГ11-23
Выбор насосного агрегата БГ11-23 для решения задач по смазке и созданию давления в гидросистемах низкого уровня обусловлен рядом его эксплуатационных выгод.
Высокая надежность и увеличенный ресурс работы
Конструкция шестеренного насоса Г11, лежащего в основе агрегата, отработана десятилетиями. Минимум движущихся частей, отсутствие сложных регулировок и устойчивость к перекачиванию жидкостей с загрязнениями обеспечивают долгий срок службы всего узла.
Оптимальная производительность для типовых задач
Подача в 38 литров в минуту при давлении 2.5 МПа покрывает потребности большинства систем смазки металлообрабатывающих станков, а также может использоваться как вспомогательный насос в гидравлике мобильной и стационарной техники.
Удобство монтажа и запуска
Поставка в виде готового агрегата, где насос и двигатель соосно соединены через упругую муфту, избавляет обслуживающий персонал от необходимости подбора и согласования компонентов. Монтаж осуществляется на ровную площадку с креплением за лапы двигателя.
Широкий температурный диапазон эксплуатации
Конструкция допускает работу с маслами, температура которых варьируется в широких пределах. Основные испытания проводятся при 40 °C, но агрегат может эксплуатироваться как при более высоких, так и при пониженных температурах с корректировкой вязкости рабочей жидкости.
Совместимость с типовыми гидравлическими системами
Стандартные резьбовые порты и унифицированные габариты позволяют интегрировать агрегат БГ11-23 в существующие гидросистемы или применять как замену аналогичным узлам отечественного и зарубежного производства.
Принцип работы агрегата в гидросистеме
Насос агрегата БГ11-23 функционирует по классическому шестеренному принципу. Ведущая шестерня, жестко связанная с валом двигателя, передает вращение ведомой. В зоне зацепления зубья выходят из контакта, создавая разрежение в камере всасывания. Рабочая жидкость (масло) заполняет освобождающиеся впадины между зубьями и корпусом. Вращаясь, зубья переносят жидкость вдоль стенок герметичной камеры в зону нагнетания, где зубья снова входят в зацепление, вытесняя жидкость под давлением в напорную магистраль. Таким образом, насос агрегат БГ11-23 обеспечивает непрерывный непульсирующий поток.
Температурный режим, ресурс и факторы его влияния
Срок службы агрегата напрямую зависит от соблюдения регламента эксплуатации. Номинальные характеристики обеспечены при температуре масла 40±4 °C и вязкости 29–35 сСт. Работа в непрерывном режиме является штатной. Ресурс агрегата снижают:
• Работа на предельном давлении (3.0 МПа) или в режиме частых пусков/остановов под нагрузкой.
• Использование рабочей среды с высокой степенью загрязнения, не соответствующей требованиям по чистоте.
• Отсутствие или нерегулярная замена фильтрующих элементов тонкостью не грубее 40 мкм.
• Нарушение условий всасывания (кавитация из-за недостаточного уровня масла в баке или засора всасывающего фильтра).
• Подача радиальных или осевых нагрузок на вал насоса, что запрещено конструкцией.
Область применения и типы оборудования
Агрегат насосный БГ11-23 находит широкое применение в различных отраслях промышленности как источник давления для систем, не требующих высокого энергопотребления.
Примеры использования:
• Системы централизованной смазки: металлорежущие станки, деревообрабатывающее оборудование, прокатные станы, прессы, конвейерные линии.
• Гидравлические системы низкого давления: вспомогательные механизмы в строительной технике, подъемники, испытательные стенды, технологические линии.
• В качестве питающего насоса в составе небольших гидравлических станций (гидростанций) и насосных групп для подачи масла.
• В ремонтных мастерских и сервисных центрах как универсальный источник масла под давлением для опрессовки и заправки систем.
Габаритные и присоединительные размеры
Для успешной интеграции агрегата в существующий контур или на раму оборудования необходимо свериться с его габаритами. Ключевые размеры для серии, включая насос агрегат БГ11-23, приведены ниже.
| Типоразмер | A, мм | B, мм | L, мм | H, мм | Присоед. размер D |
|---|
| БГ11-22 | 178 | 200 | 464 | 240 | 13 мм |
| БГ11-23 | 200 | 220 | 502 | 260 | 13 мм |
| БГ11-24 | 200 | 255 | 585 | 300 | 13 мм |
Насос агрегат БГ11-23: вид сбоку для оценки габаритов и типа присоединения
Условное обозначение и примеры заказа
Маркировка агрегата подчиняется простой логике: буквы «БГ» обозначают «Блок Гидравлический», цифры «11» — номер модели базового насоса (Г11). Последующие цифры «23» указывают на типоразмер насоса по рабочему объему и производительности внутри серии. Модификация «А» в обозначении указывает на иное конструктивное исполнение насоса (например, БГ11-23А).
Варианты оформления заказа:
1. Насос агрегат БГ11-23 (базовая комплектация с двигателем АИР90L4, правое вращение).
2. Насос агрегат БГ11-23 с левым направлением вращения вала (оговаривается отдельно).
3. Насос агрегат БГ11-23А (исполнение с иными конструктивными особенностями насосной части).
Типичные ошибки при подборе насосного агрегата
Избегайте следующих распространенных ошибок, которые могут привести к сокращению срока службы или поломке оборудования:
1. Выбор по габаритам или типу подключения без учета требуемого расхода и давления. Номинальный расход насоса БГ11-23 составляет 38 л/мин, а давление — до 2.5 МПа.
2. Игнорирование типа и вязкости рабочей среды. Агрегат рассчитан на индустриальные масла, использование других жидкостей (например, эмульсий или воды) недопустимо.
3. Пренебрежение требованиями к чистоте масла и фильтрации. Загрязнения свыше 40 мкм ускоряют износ уплотнений и шестерен.
4. Несоответствие условий всасывания. Необходимо обеспечить свободный подток масла к входному патрубку во избежание кавитации.
Компания ГИДРАВЛИКА осуществляет поставки надежного гидравлического оборудования бренда ГИДРАВЛИК по всей территории России и стран СНГ. Мы предлагаем не только качественную продукцию, но и профессиональную техническую поддержку: помощь в подборе аналога под вашу систему, консультации по монтажу и эксплуатации. Чтобы узнать актуальную цену, наличие на складе и оформить заказ на насосный агрегат БГ11-23, свяжитесь с нашими специалистами по телефону или оставьте заявку через сайт https://777-gidra.ru.
