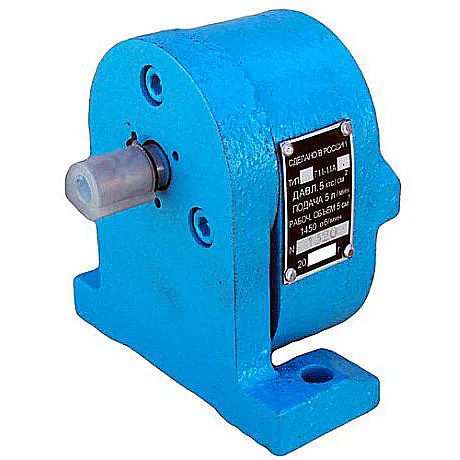

Описание и назначение насоса Г11-11А
Шестеренный насос Г11-11А является базовым компонентом для организации стабильной подачи минеральных масел и смазочно-охлаждающих жидкостей в системах смазки промышленного оборудования. Основная функция гидроагрегата — обеспечение постоянного потока рабочей среды в заданном направлении при номинальном давлении. Это решение оптимально для комплектации систем станков, прессов и транспортёров.
Габаритные размеры, масса и Код ТН ВЭД
Конструкция насоса Г11-11А шестеренного отличается компактностью, что расширяет возможности монтажа в стеснённых условиях технологических линий. Вес агрегата составляет 2.2 кг. Присоединение осуществляется через фланец с размерами, соответствующими ГОСТ 12815-80. Для таможенного оформления используется Код ТН ВЭД: 8413 50 000 0.
Основные габаритные и присоединительные параметры насоса Г11-11А
| Параметр | Значение |
|---|
| Длина, мм | 158 |
| Ширина, мм | 102 |
| Высота, мм | 95 |
| Масса (не более), кг | 2.2 |
| Код ТН ВЭД | 8413 50 000 0 |
Инженер спрашивает у насоса Г11-11А шестеренного: «Почему у тебя всегда такое ровное давление?» А тот отвечает: «Просто у меня дисциплинированные шестерни — работают без люфтов и точно в зацеплении!»
Технические характеристики гидронасоса
Ключевые эксплуатационные параметры модели
| Наименование характеристики | Единица измерения | Значение |
|---|
| Рабочий объем | см³ | 5 |
| Номинальная подача | дм³/с (л/мин) | 0.083 (5) |
| Номинальное рабочее давление | МПа | 0.5 |
| Максимальное давление на выходе | МПа | 0.6 |
| Частота вращения, номинальная | об/мин (с⁻¹) | 1450 (24) |
| Диапазон температур рабочей среды | °C | от -20 до +80 |
| Коэффициент полезного действия, не менее | % | 74 |
| Исполнение по креплению | - | Лапное |
| Тип рабочей среды | - | Минеральные масла, смазочные жидкости |
Преимущества и особенности эксплуатации
Выбор насоса Г11-11А шестеренного для решения задач подачи смазки даёт специалисту ряд эксплуатационных преимуществ:
- Минимизация простоев оборудования: стабильная подача масла снижает риск сухого трения и преждевременного износа ответственных узлов станков.
- Высокий ресурс работы свыше 10 000 часов при соблюдении условий по качеству масла и фильтрации.
- Удобство монтажа и сервиса: лапное крепление позволяет надёжно фиксировать агрегат, а модульная конструкция упрощает плановое обслуживание.
- Широкий температурный диапазон: возможность запуска и работы при отрицательных температурах (до -20°C для масла) делает насос Г11-11А шестеренный применимым в неотапливаемых цехах.
- Совместимость с типовыми гидростанциям и схемами смазки, применяемыми в российском станкостроении.
Принцип работы и устройство
В основе функционирования насоса Г11-11А шестеренного лежит классическая схема с двумя зацепляющимися шестернями. Ведущая шестерня, связанная с валом привода, передает вращение ведомой. В зоне расцепления зубьев во всасывающей полости возникает разрежение, за счёт которого происходит забор рабочей жидкости. Перемещаясь по периферии корпуса в зоне зацепления, масло вытесняется в напорную линию. Конструктивной особенностью, повышающей общую производительность и КПД, является использование осевых компенсационных дисков, которые автоматически поджимаются давлением, минимизируя внутренние утечки.
Схема устройства и принципа действия насоса Г11-11А шестеренного
Рекомендуемый температурный режим и ресурс
Эксплуатация насоса Г11-11А шестеренного допускается при температуре окружающей среды от -45°C до +85°C (конструкция), при этом температура самой рабочей среды должна находиться в диапазоне от -20°C до +80°C. Для обеспечения заявленного срока службы свыше 10 000 моточасов критически важно соблюдение требований к чистоте масла. Рекомендуемый класс чистоты по ISO 4406 — не грубее 19/17/14. Регулярное обслуживание фильтров тонкой очистки в системе является обязательным условием для поддержания ресурса пар трения и уплотнений.
Сфера применения и типовое оборудование
Насос этой модели широко используется в качестве источника подачи смазки в различных отраслях промышленности. Основные области применения:
- Металлообрабатывающие станки: токарные, фрезерные, шлифовальные, сверлильные.
- Прессовое оборудование: гидравлические и кривошипные прессы.
- Системы централизованной смазки протяжённых конвейерных линий и транспортёров.
- Вспомогательные гидравлические системы промышленных роботов и манипуляторов.
- Станочное оборудование отечественного производства (например, ВПО «Станкостроение»).
Запчасти и ремонтный комплект
В процессе эксплуатации наиболее подвержены износу элементы, контактирующие с рабочей средой и движущиеся детали. Для насоса Г11-11А шестеренного рекомендуется держать в запасе следующий набор запчастей:
Перечень часто выходящих из строя узлов и деталей
| Наименование детали | Условия, ускоряющие износ |
|---|
| Манжета уплотнения вала (сальник) | Повышенное давление выше 0.6 МПа, загрязнение масла абразивом, перегрев. |
| Уплотнительные кольца (торцевые уплотнения) | Некачественная сборка, превышение рабочей температуры, химическая несовместимость с маслом. |
| Комплект шестерён (ведущая и ведомая) | Работа на загрязнённом масле, кавитация из-за подсоса воздуха, перегрузки. |
| Осевые компенсационные диски | Абразивный износ от твёрдых частиц в масле, чрезмерные ударные нагрузки в системе. |
Расшифровка условного обозначения
Маркировка моделей серии построена по логичной системе. Расшифровка индекса Г11-11А:
Г — гидронасос.
11 — типоразмер корпуса и шестерёнчатой пары.
Первая цифра 1 после дефиса указывает на принадлежность к ряду насосов единой конструктивной линейки. Вторая цифра 1 обозначает модификацию с конкретными параметрами подачи.
А — исполнение с лапным креплением корпуса. Данное обозначение соответствует требованиям ГОСТ 13825-84.
Типичные ошибки при подборе насоса
- Выбор агрегата исключительно по присоединительным размерам, без учёта требуемой производительности (подачи) и номинального давления в системе смазки.
- Игнорирование температурного диапазона эксплуатации, особенно критично для цехов без отопления или с сезонными перепадами температур.
- Применение насоса для перекачки рабочих сред, не соответствующих типовым (например, агрессивных, химически активных жидкостей или водомасляных эмульсий без подтверждения совместимости).
- Несоответствие частоты вращения вала насоса характеристикам имеющегося электропривода, что приводит к недозагрузке или перегрузке агрегата.
Чертёж с габаритными и присоединительными размерами насоса Г11-11А шестеренного для проверки совместимости при установке
Варианты заказа и доставки
Поставки насосов Г11-11А осуществляются как под текущие проекты, так и для ремонта существующего оборудования. Типовые примеры заказов:
- Базовая поставка: Насос Г11-11А шестеренный в полной комплектации с техническим паспортом.
- Комплексная поставка: Сам насос вместе со стандартным набором уплотнений (ремкомплектом) для проведения будущего планового обслуживания.
- Заказ для замены аналога: Консультация нашего технолога для подтверждения полной взаимозаменяемости по присоединению, давлению и расходу с демонтируемым узлом.
Доставка организована во все регионы России: Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др. Также осуществляются поставки в страны СНГ: Казахстан, Беларусь, Армению, Кыргызстан.
Заключение
Надёжный насос Г11-11А шестеренный от производителя ГИДРАВЛИК — это проверенное решение для организации систем смазки в условиях российского производства. Поставка осуществляется компанией ГИДРАВЛИКА напрямую со склада с гарантией качества. Наши специалисты готовы провести бесплатную техническую консультацию и подобрать модификацию, оптимально соответствующую параметрам вашей гидравлической системы или станка.
