Описание и функциональное назначение
Насос БГ11-11 агрегат – это готовое к установке решение для создания и поддержания стабильного давления рабочей жидкости в системах циркуляционной смазки промышленного оборудования. Он спроектирован для подачи минерального масла в гидросистемы станков, прессов, конвейеров и других стационарных машин. Основная функция данного агрегата – обеспечение бесперебойной циркуляции смазочной среды с заданными параметрами расхода и давления, что напрямую влияет на ресурс узлов трения основного оборудования.

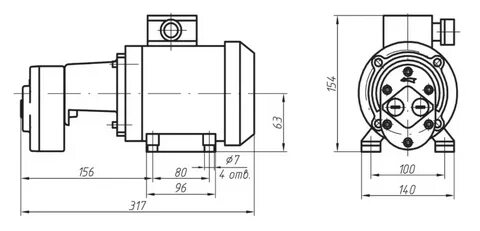

Габаритные размеры типового Насос БГ11-11 агрегат составляют 310×180×220 мм, а масса не превышает 7,3 кг, что обеспечивает простоту монтажа и интеграции в существующие системы. Код ТН ВЭД для данного изделия – 8413.60.000.

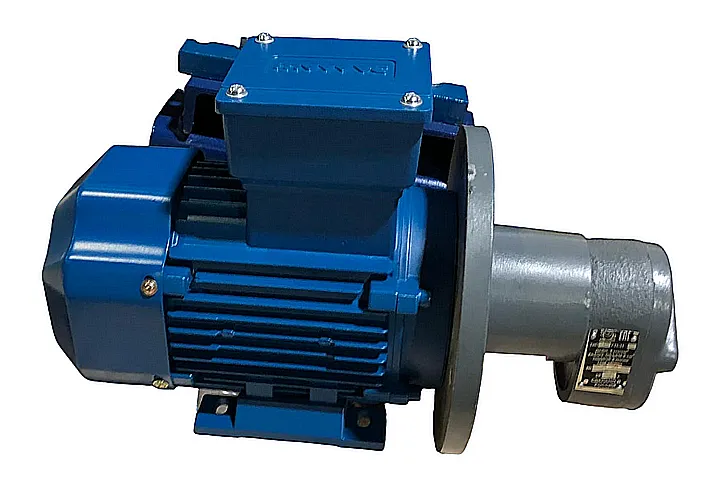

Насос БГ11-11 агрегат в сборе с электродвигателем АИР63А4, сбоку видны патрубки для входа и выхода масла.
| Параметр | Значение |
|---|
| Габаритные размеры (Д×Ш×В), мм | 310×180×220 |
| Масса агрегата, кг | 7,3 |
| Код ТН ВЭД | 8413.60.000 |
Старший механик говорит новичку: «Запомни, если Насос БГ11-11 агрегат гудит, как пчела – это нормально. А если молчит, как начальник перед проверкой – вот тут пора создавать давление!»
Ключевые технические характеристики
Технические параметры определяют область эффективного применения агрегата. Основной характеристикой данной модели является рабочий объем 8,0 см³. При работе с минеральными маслами допустимой вязкости агрегат обеспечивает номинальную подачу на уровне 8 литров в минуту.
Таблица рабочих параметров Насос БГ11-11 агрегат
| Параметр | Номинальное значение | Максимальное значение/Условие |
|---|
| Рабочее давление, МПа (кгс/см²) | 0,5 (5) | до 0,6 (6) |
| Производительность (подача), л/мин | 8 | — |
| Рабочий объем, см³ | 8,0 | — |
| Диапазон температур рабочей среды, °С | от +10 до +50 | — |
| Допустимая кинематическая вязкость масла, мм²/с | от 17 до 400 | — |
| Тип рабочей среды | Минеральные масла индустриальные |
| Требования к чистоте масла (фильтрация) | Не грубее 40 мкм (13 класс по ГОСТ 17216-2001) |
| Присоединительные размеры, патрубки | Резьбовые соединения вход/выход |
| Масса агрегата, кг | 7,3 | — |
| Тип приводного электродвигателя | АИР63А4 (исполнение по умолчанию) |
Типовая схема включения Насос БГ11-11 агрегат с указанием направления потока и рекомендуемых элементов обвязки.
Расшифровка условного обозначения
Индекс модели не является случайным набором символов и содержит информацию об основных признаках изделия. В обозначении Насос БГ11-11 агрегат: «БГ» указывает на тип конструкции – насос шестеренный. Первая цифра «11» означает принадлежность к конкретной серии с заданными габаритными и мощностными рамками. Вторая цифра «11» обозначает модификацию в рамках серии, которая может касаться исполнения вала, типа уплотнений или способа крепления. Дополнительная маркировка, например, буквой «Р», свидетельствует о реверсивном исполнении агрегата, позволяющем менять направление потока рабочей жидкости.
Преимущества и особенности эксплуатации
Выбор именно этой модели для комплектации гидравлических или смазочных систем обоснован рядом эксплуатационных преимуществ:
- Снижение простоев оборудования. Агрегат отличается высокой надежностью, что минимизирует незапланированные остановки производственных линий из-за отказа системы смазки.
- Увеличение общего ресурса. Стабильная подача масла под необходимым давлением обеспечивает оптимальные условия для работы ответственных узлов трения станков и машин.
- Простота монтажа и подключения. Компактные размеры и готовность к работе (насос с электродвигателем на общей раме) значительно сокращают время ввода в эксплуатацию.
- Совместимость с типовым промышленным оборудованием. Параметры давления и производительности соответствуют требованиям большинства циркуляционных смазочных систем отечественных станков.
- Усредненная стоимость владения. Унификация уплотнений и подшипниковых узлов упрощает сервисное обслуживание и снижает затраты на ремонт.
Принцип работы агрегата в составе гидравлической системы
Насос БГ11-11 агрегат функционирует по классическому шестеренному принципу. В корпусе находятся две шестерни, находящиеся в зацеплении. При вращении ведущей шестерни, приводимой в действие через упругую муфту от электродвигателя, ведомая шестерня также начинает движение. В зоне входа зубья шестерен выходят из зацепления, создавая разрежение, которое всасывает рабочую жидкость из подводящей магистрали. Масло захватывается впадинами между зубьями и перемещается по периферии корпуса к зоне нагнетания. В области выхода зубья снова входят в зацепление, вытесняя масло в напорную линию, создавая требуемое рабочее давление. Соединение с приводом через упругую муфту гасит возможные ударные нагрузки и вибрации, повышая общую надежность узла.
Условия работы, температурный режим и ресурс
Для обеспечения заявленного срока службы, который при правильной эксплуатации превышает 10 000 моточасов, необходимо строго соблюдать определенные условия. Температура подаваемого минерального масла должна находиться в диапазоне от +10 °C до +50 °C. Работа при более низких температурах без предварительного подогрева масла ведет к резкому росту его вязкости, перегрузке электродвигателя и кавитации. Работа при повышенных температурах снижает смазывающую способность масла и ускоряет старение уплотнительных материалов.
Агрегат рассчитан на длительную непрерывную работу в составе стационарного оборудования. Ключевыми факторами, влияющими на ресурс, являются качество фильтрации масла (обязательна установка фильтра тонкостью не грубее 40 мкм), отсутствие осевых нагрузок на вал насоса и соблюдение номинального давления в системе.
Область применения и типовое оборудование
Насос БГ11-11 агрегат нашел широкое применение в различных отраслях промышленности, где требуется организация централизованной подачи смазки. Его устанавливают на:
- Металлорежущие станки (токарные, фрезерные, шлифовальные).
- Кузнечно-прессовое оборудование (гидравлические прессы, гибочные машины).
- Конвейерные системы и транспортеры.
- Подъемно-транспортную технику стационарного типа.
- В составе независимых гидростанций и насосных групп для обслуживания нескольких единиц оборудования.
Агрегат востребован на машиностроительных заводах, ремонтных предприятиях, в цехах металлообработки по всей России – от Москвы и Санкт-Петербурга до Екатеринбурга, Новосибирска, Казани и Ростова-на-Дону.
Типичные ошибки при подборе и замене
Неправильный выбор аналога или нарушение условий эксплуатации приводят к преждевременным отказам. Наиболее распространенные ошибки:
- Подбор только по присоединительной резьбе. Игнорирование требуемых параметров расхода (подачи) и давления ведет к неэффективной работе смазочной системы или перегрузке агрегата.
- Неучет вязкостно-температурных характеристик масла. Работа с маслами, вязкость которых выходит за рамки допустимого диапазона (17–400 мм²/с), недопустима.
- Отсутствие или некачественная фильтрация рабочей среды. Попадание абразивных частиц в рабочую камеру шестерен быстро выводит насос из строя.
- Игнорирование направления вращения вала. Для стандартного исполнения предусмотрено правое вращение, что необходимо учитывать при подключении электропитания.
Ремкомплекты и часто заменяемые элементы
При длительной эксплуатации подлежат замене изнашивающиеся детали. Наиболее уязвимыми элементами являются уплотнения.
| Наименование детали/узла | Причина и условия износа |
|---|
| Уплотнительные манжеты вала | Износ при работе с загрязненным маслом, старение резины при высоких температурах (>50°C) или использовании несовместимых жидкостей. |
| Торцевые уплотнения (сальники) | Повреждение из-за осевых нагрузок на вал или превышения рабочего давления. |
| Подшипники качения вала | Износ при работе с повышенной вибрацией, недостаточной смазке или при попадании абразива. |
| Шестерни | Значительный износ рабочих поверхностей возможен только при длительной работе без масла или с предельно загрязненной средой. |
Периодическая замена уплотнений в рамках планового технического обслуживания – наиболее эффективный способ продления ресурса всего агрегата.
Примеры оформления заказа и конфигурации
В зависимости от нужд производства можно заказать различные исполнения насоса:
- Базовая модель. Насос БГ11-11 агрегат с приводным электродвигателем АИР63А4, правое вращение вала. Стандартная комплектация для большинства задач.
- Исполнение с измененным направлением вращения. Модель с маркировкой, включающей букву «Р» (реверсивное) или для левого вращения. Применяется при специфической компоновке оборудования.
- Комплект поставки с крепежом и прокладками. Расширенный набор для монтажа, включающий все необходимые крепежные элементы и уплотнения для врезки в систему.
Для уточнения актуальной комплектации, наличия на складе и сроков поставки оставьте заявку через форму на сайте.
