Описание и назначение насосного агрегата

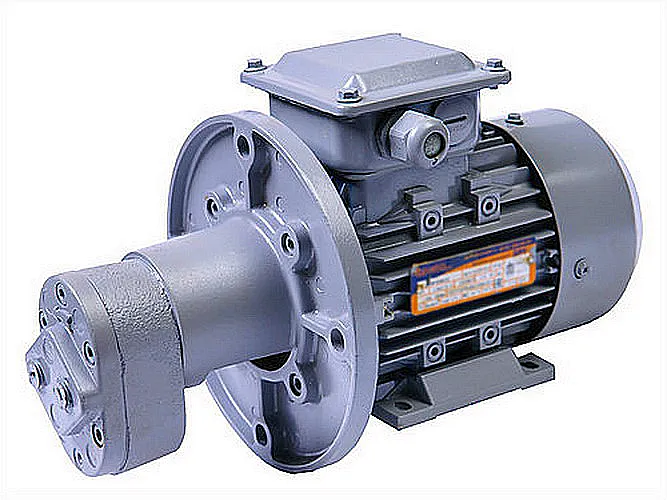

Насосный агрегат ВГ11-11 (ВГ11-11А) представляет собой готовый к монтажу гидравлический модуль, состоящий из шестеренной насосной части, упругой соединительной муфты и асинхронного электродвигателя. Основное назначение агрегата — создание и поддержание стабильного давления до 0,5 МПа (макс. 0,6 МПа) в системах смазки, дозирования и гидроприводах малой мощности. Он является ключевым элементом компактных гидростанций, обеспечивая надежную циркуляцию минеральных масел, индустриальных жидкостей и других рабочих сред с вязкостью 17–400 сСт.
Монтаж возможен в двух плоскостях: горизонтально или вертикально с частичным погружением насоса в бак для улучшения условий всасывания. Для обеспечения безопасной и долговечной работы насос ВГ11-11, ВГ11-11А агрегат обязательно комплектуется предохранительным клапаном, настраиваемым на давление не выше предельного значения. Изделие соответствует ГОСТ Р 52543-2006 и имеет необходимые сертификаты.
Габариты, вес и код товарной номенклатуры
Конструкция агрегата отличается компактностью, что упрощает его интеграцию в ограниченное пространство оборудования. Основные присоединительные элементы — конические резьбовые патрубки К3/8" по ГОСТ 6111. Код ТН ВЭД для таможенного оформления: 8413509000. Это общий код для насосов с рабочим объемом до 50 см³.
Вес и размеры единицы остаются практически неизменными в пределах серии ВГ11.
| Параметр | Значение, мм | Примечание |
|---|
| Длина (L) | 280 | С учетом электродвигателя |
| Ширина (B) | 150 | Наибольшая по корпусу |
| Высота (H) | 180 | От опорной плоскости |
| Масса агрегата | До 7,3 кг | Без учета упаковки |
— Инженеры на производстве обсуждают новую систему смазки. Один спрашивает: «А что за сердце у этой гидросистемы?» Второй, не задумываясь: «Конечно, насос ВГ11-11, ВГ11-11А агрегат. Компактный, но качает стабильно, как швейцарские часы тикают! Только давление не перепутай — больше 0,6 МПа, и он на тебя обидится!»
Технические параметры агрегата ВГ11-11(А)
| Техническая характеристика | Ед. изм. | Значение |
|---|
| Рабочий объем насоса | см³ | 5,0 |
| Номинальная производительность (подача) | л/мин | 5,0 |
| Коэффициент подачи (объемный КПД) | % | ≥ 63 |
| Полный КПД агрегата | % | ≥ 30 |
| Номинальное рабочее давление | МПа | 0,5 |
| Максимально допустимое давление | МПа | 0,6 |
| Диапазон рабочих частот вращения | об/мин | 600 – 1500 |
| Номинальная мощность электродвигателя (АИР63А4) | кВт | 0,25 |
| Глубина всасывания (максимальная) | м | ≤ 0,5 |
| Тип рабочей среды | — | Минеральные и синтетические масла, индустриальные жидкости (вязкость 17-400 сСт) |
| Тип присоединения | — | Коническая резьба К3/8" (вход/выход) |
Габаритный чертеж насосного агрегата ВГ11-11. Вид с указанием монтажных отверстий, присоединительных патрубков К3/8" и общих размеров.
Принцип работы и устройство
Принцип функционирования насос ВГ11-11, ВГ11-11А агрегат основан на классической схеме шестеренного насоса внешнего зацепления. При запуске электродвигателя вращающий момент через упругую муфту передается на ведущую шестерню насосной секции. Вращение шестерен создает разрежение в зоне всасывания, за счет чего рабочая жидкость поступает из бака. В полостях между зубьями и корпусом среда транспортируется в зону нагнетания, где вытесняется в напорную магистраль системы. Конструкция обеспечивает плавность потока с минимальными пульсациями, что критично для систем точного дозирования.
Преимущества и особенности эксплуатации
- Готовое решение: Агрегат поставляется собранным и настроенным, что исключает ошибки при соосной установке насоса и двигателя, сокращая время ввода в эксплуатацию.
- Высокая ремонтопригодность: Модульная конструкция позволяет оперативно заменять насосную часть или электродвигатель без демонтажа всей установки. Шестеренная пара — типовой узел, доступный в наличии.
- Энергоэффективность: Низкое энергопотребление (0,25 кВт) делает агрегат экономичным решением для систем непрерывного или циклического действия.
- Универсальность монтажа: Возможность установки в горизонтальном или вертикальном положении расширяет сферу применения и упрощает компоновку гидростанции.
- Совместимость: Стандартные присоединительные размеры (резьба К3/8") и типовые характеристики давления и расхода обеспечивают легкую интеграцию в большинство распространенных гидросхем.
Температурный режим и ресурс работы
Эксплуатация насосного агрегата ВГ11-11А допустима при температуре рабочей жидкости в диапазоне от +10°C до +60°C. Окружающая среда для климатического исполнения УХЛ4 может иметь температуру до -40°C при условии предварительного прогрева масла в системе. Для работы в условиях повышенной влажности (тропическое исполнение) доступна специальная модификация.
Расчетный срок службы агрегата до первого капитального ремонта составляет не менее 10 000 часов. На ресурс напрямую влияют три ключевых фактора: качество и чистота рабочей жидкости (рекомендуемая тонкость фильтрации — 25 мкм), соблюдение допустимого давления (макс. 0,6 МПа) и отсутствие кавитационных процессов на всасывающей линии.
Сферы применения и типовое оборудование
Благодаря надежности и компактности агрегат ВГ11-11 нашел широкое применение в качестве источника давления в различных отраслях:
- Промышленное оборудование: Системы принудительной смазки металлорежущих станков, прессов, редукторов; гидроприводы малой мощности; дозирующие устройства в технологических линиях.
- Сельскохозяйственная и строительная техника: Гидросистемы управления, вспомогательные насосные группы в тракторах, комбайнах, мини-погрузчиках.
- Коммунальное хозяйство: Оборудование для обслуживания инженерных сетей.
- Ремонтные и сервисные подразделения: В составе мобильных или стационарных испытательных гидростанций для проверки гидроаппаратуры.
Насос ВГ11-11, ВГ11-11А агрегат особенно востребован там, где важны малые габариты и автономность работы узла от сети 220/380 В.
Условное обозначение и расшифровка модели
Маркировка агрегата ВГ11-11А имеет четкую структуру:
ВГ — встроенный гидроагрегат шестеренного типа.
11 — номер серии, определяющий типоразмер и основные геометрические параметры.
11 — модель насоса в серии.
А — модификация изделия (в данном случае указывает на исполнение с электродвигателем АИР63А4).
Модификация без литеры «А» (ВГ11-11) может поставляться в иной комплектации или с отличающимися характеристиками. Полный код заказа для точного указания при приобретении агрегата может включать дополнительные обозначения по типу подключения и климатике.
Рекомендации по подбору и типичные ошибки
При выборе агрегата для замены или проектирования новой системы следует избегать распространенных ошибок:
- Подбор только по присоединительной резьбе. Необходимо сверять номинальную подачу (5 л/мин) и рабочее давление (0,5 МПа) с требованиями гидросистемы.
- Игнорирование вязкости рабочей среды. Использование жидкостей с вязкостью ниже 17 сСт может привести к увеличению внутренних протечек, а выше 400 сСт — к перегрузке электродвигателя и кавитации.
- Отсутствие предохранительной арматуры. Работа без предохранительного клапана, отрегулированного на давление не более 0,6 МПа, недопустима и ведет к выходу агрегата из строя.
- Пренебрежение условиями всасывания. Магистраль от бака до агрегата должна быть короткой, герметичной и исключать наличие воздушных пробок. Глубина установки насоса относительно уровня масла критична для обеспечения бескавитационной работы.
Примеры типовых заказов
1. Базовая комплектация: Насосный агрегат ВГ11-11А с электродвигателем АИР63А4, 0,25 кВт, 1500 об/мин. Код для запроса: ВГ11-11А-0,25-АИР63А4.
2. Комплект для модернизации: Агрегат ВГ11-11А + набор переходников с К3/8" на резьбу другого типа (например, на трубную цилиндрическую G1/4) для встройки в существующую систему.
3. Заказ насосного модуля без электродвигателя: Насос ВГ11 в сборе с соединительной муфтой и фланцем для самостоятельной комплектации мотором от другого производителя.
Поставки и техническая поддержка
Оборудование бренда ГИДРАВЛИК официально поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем не только оперативную отгрузку со складов в Москве и Екатеринбурге, но и полный цикл сопровождения: помощь в подборе аналога под вашу систему, консультации по монтажу и эксплуатации. Доставка осуществляется во все регионы России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения коммерческого предложения и уточнения сроков оставьте заявку на сайте или свяжитесь с нашими специалистами через раздел Контакты.
