Описание и назначение

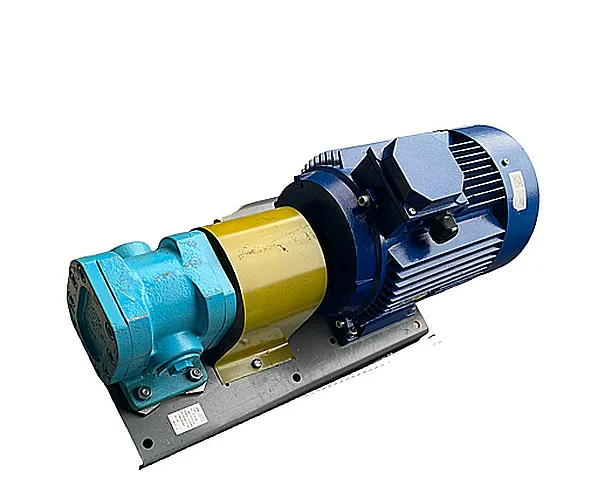

Насос агрегат БГ11-25А — это комплектное решение на базе шестеренного насоса и асинхронного электродвигателя, предназначенное для обеспечения стабильной принудительной подачи рабочей жидкости. Основная функция агрегата — организация циркуляции минеральных масел в системах смазки и охлаждения стационарного промышленного оборудования. Комплектация включает насос, двигатель серии АИР112М4 и монтажную плиту, что обеспечивает готовность к установке в гидравлический контур.
Вес, габаритные размеры и Код ТН ВЭД
Агрегат характеризуется компактными размерами, что облегчает его размещение в стесненных условиях машинных отделений. Конструкционное исполнение предусматривает монтаж на лапах по стандартным схемам.
Код ТН ВЭД для данного изделия: 8413.50.000 0.
Схематическое изображение насос агрегата БГ11-25А с присоединительными размерами.
| Параметр | Значение |
|---|
| Масса агрегата, кг | 86 |
| Диапазон длины (L), мм | 665 — 690 |
| Диапазон ширины, мм | 282 — 312 |
| Диапазон высоты, мм | 360 — 395 |
Проектировщик спрашивает у насос агрегата БГ11-25А:
— Как твоё давление?
— Рабочее!
Технические характеристики
Технические параметры насос агрегата БГ11-25А обеспечивают его эффективную и долговечную работу в типовых промышленных задачах.
| Наименование параметра | Значение для модели БГ11-25А |
|---|
| Рабочий объем, см³ | 56,0 |
| Подача номинальная, л/мин | 73,0 (1,22 дм³/с) |
| Коэффициент подачи (объемный КПД), % | 90 |
| Полный КПД агрегата, % | 74 |
| Рабочее давление, МПа (кгс/см²) | 2,5 (25) / максимальное 3,0 (30) |
| Рекомендуемая частота вращения, об/мин | 1450 / максимально 1800 |
| Мощность установленного электродвигателя, кВт | 5,5 |
| Тип рабочей среды | Минеральные масла, вязкостью 29-35 мм²/с (при 50°C) |
| Присоединительные размеры патрубков | Всасывающий: M27x1,5; Нагнетательный: M33x1,5 |
Принцип работы гидравлического агрегата
Принцип функционирования насос агрегата БГ11-25А основан на классической схеме шестеренного насоса. Электродвигатель через упругую муфту передает вращение ведущей шестерне, находящейся в зацеплении с ведомой. Вращение шестерен в полости корпуса создает зону разряжения во всасывающей полости, где происходит захват рабочей жидкости — масла. Далее масло переносится в зубьевых впадинах по периметру рабочей камеры и вытесняется в напорную магистраль. Геометрия камеры и профиль зубьев минимизируют внутренние утечки и пульсации, обеспечивая стабильную производительность гидросистемы.
Преимущества и особенности эксплуатации
- Снижение эксплуатационных простоев. Высокая надежность конструкции шестеренной пары и использование качественных подшипников обеспечивают продолжительный межремонтный интервал.
- Увеличение ресурса обслуживаемого оборудования. Стабильная и бесперебойная подача смазки под необходимым давлением гарантирует правильную работу узлов трения станков и прессов.
- Удобство монтажа и сервиса. Агрегат поставляется в сборе на единой плите, имеет стандартные присоединительные размеры (резьба М27х1,5 и М33х1,5), что ускоряет интеграцию в существующий гидроконтур.
- Стабильность рабочих параметров. Насос агрегат БГ11-25А обеспечивает постоянную номинальную подачу 73 л/мин в заявленном диапазоне давлений, что критично для систем смазки.
- Совместимость с типовыми системами. Агрегат рассчитан на работу с общепромышленными минеральными маслами, что упрощает логистику и снижает эксплуатационные затраты.
Температурный режим и срок службы
Номинальный диапазон температур рабочей среды для эффективной и безопасной эксплуатации составляет от -10°C до +60°C. Для запуска в холодное время года рекомендуется использование масел с соответствующими низкотемпературными свойствами или организация предварительного подогрева.
Ресурс работы насос агрегата БГ11-25А напрямую зависит от качества фильтрации и соблюдения режимов эксплуатации. При использовании фильтров с тонкостью очистки не ниже 40 мкм и при соблюдении требований к чистоте масла (класс не ниже 13 по ГОСТ 17216-2001) наработка на отказ составляет не менее 8000 моточасов. Режим работы — продолжительный (S1). Своевременная замена уплотнений и контроль состояния фильтрующих элементов — ключевые факторы, продлевающие срок службы.
Область применения и типовое оборудование
Агрегат предназначен для использования в качестве силового узла в системах циркуляционной и принудительной смазки. Он находит применение в различных отраслях промышленности:
- Металлообработка: Смазка направляющих, суппортов, редукторов токарных, фрезерных, шлифовальных станков (например, 16К20, 6Р13).
- Кузнечно-прессовое оборудование: Гидравлические системы кривошипных и гидравлических прессов.
- Деревообработка: Смазка пильных рам, подающих механизмов.
- Общее машиностроение: Смазочные гидростанции сборочных линий и испытательных стендов.
Состав ремонтного комплекта и сменные элементы
В процессе эксплуатации наиболее подвержены износу детали, контактирующие с рабочей средой и испытывающие механические нагрузки.
| Наименование запчасти / сменного элемента | Типичная причина износа / замена |
|---|
| Комплект уплотнений вала (манжеты) | Потеря эластичности, износ кромки, работа на предельных температурах или с абразивными включениями в масле. |
| Подшипники качения | Естественный износ, недостаточная смазка, перекос вала при монтаже. |
| Шестеренная пара (ведущая/ведомая) | Абразивный износ боковых поверхностей зубьев при низком качестве фильтрации масла. |
| Уплотнения фланцев и прокладки | Потеря герметичности после разборки-сборки, температурная деформация. |
Регулярная проверка состояния этих узлов и своевременная замена ремкомплектов предотвращают внезапные отказы.
Типичные ошибки при подборе аналога или замене
- Подбор только по присоединительной резьбе. Не учитываются ключевые параметры: номинальное давление (2.5 МПа) и расход (73 л/мин), что приводит либо к перегрузке, либо к недостаточной производительности системы.
- Игнорирование вязкостного диапазона рабочей среды. Применение жидкостей с вязкостью, значительно отличающейся от 29-35 мм²/с, ведет к изменению производительности, росту утечек или кавитации.
- Несоответствие по типу подключения питания двигателя. Электродвигатель АИР112М4 имеет определенные параметры сети (380В, 50Гц), которые необходимо корректно согласовать.
- Эксплуатация без фильтрации или с несоответствующей фильтрацией. Отсутствие фильтра тонкостью 40 мкм на всасывающей линии резко сокращает ресурс шестеренной пары.
Условное обозначение и его расшифровка
Маркировка БГ11-25А-АИР112М4-У3 ГОСТ 13824-80 несёт следующую информацию:
- БГ — Бортовой Гидроагрегат (насосный агрегат).
- 11 — серия или тип конструктивного исполнения насоса.
- 25 — условный проход или размер, связанный с производительностью и присоединениями.
- А — наличие электродвигателя в комплекте.
- АИР112М4 — тип и габарит асинхронного электродвигателя (112 — высота оси вращения, М — длина сердечника, 4 — количество полюсов, т.е. ~1500 об/мин).
- У3 — климатическое исполнение (умеренный климат, категория размещения 3).
Габаритные и присоединительные размеры для монтажа
Для интеграции агрегата в систему необходимо свериться с габаритами. Ключевые монтажные размеры для проверки совместимости с оборудованием заказчика:
- A, A₁ (межосевое расстояние крепежных отверстий): 250 мм и 250/280 мм. Определяет расположение крепежных болтов М12 на плите агрегата.
- L (общая длина в сборе): 665/690 мм. Важно для определения пространства для установки.
- Диаметр вала насоса (D): 13 мм.
- Присоединительная резьба: Вход (всасывание) — внутренняя резьба M27x1,5. Выход (нагнетание) — внутренняя резьба M33x1,5.
Совпадение этих параметров с посадочными местами и коммуникациями на вашем оборудовании — обязательное условие корректного монтажа.
Варианты оформления заказа и комплектации
Базовая поставка включает непосредственно насосный агрегат в сборе. По согласованию возможны дополнительные опции:
- Базовая модель: Насос агрегат БГ11-25А-АИР112М4-У3 ГОСТ 13824-80 (полная заводская комплектация).
- Модификация под специфические условия: БГ11-25А с электродвигателем в другом климатическом исполнении, например, У1 для закрытых отапливаемых помещений.
- Комплект с элементами обвязки: Агрегат + всасывающий фильтр грубой очистки (сетчатый) на патрубок М27х1,5 + обратный клапан в напорную линию.
Для формирования спецификации рекомендуем связаться с нашими инженерами через Контакты.
Поставка, доставка и гарантии
Официальный поставщик оборудования бренда ГИДРАВЛИК — компания ГИДРАВЛИКА. Мы осуществляем комплексные поставки оригинального гидравлического оборудования по всей территории России и стран СНГ. Организуем доставку в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Насос агрегат БГ11-25А часто доступен на складе в Санкт-Петербурге, что минимизирует сроки отгрузки.
Мы предоставляем техническую консультацию по подбору оборудования и сопутствующих компонентов под вашу действующую систему. На всю продукцию распространяется гарантия завода-изготовителя. Для получения подробной информации по стоимости, срокам и оформлению заказа, воспользуйтесь формой обратной связи на сайте или свяжитесь с нашими специалистами.
