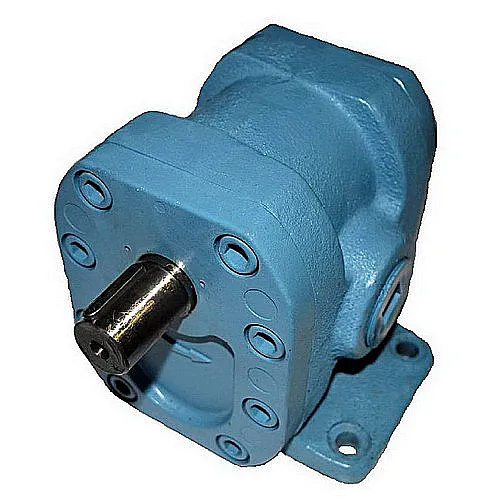

Шестеренный насос Г11-23 и его модификация Г11-23А представляют собой нерегулируемые гидравлические насосы, предназначенные для стабильной подачи минерального масла в системах смазки станков, промышленных машин и различных механизмов. Основная функция – обеспечение циркуляции рабочей жидкости в заданном диапазоне давлений и расходов.
Описание и назначение
Гидравлический насос Г11-23А является классическим шестеренным агрегатом, широко применяемым в составе гидростанций и насосных групп для смазочных систем. Он обеспечивает надежную подачу масла с требуемыми параметрами, способствуя стабильной работе основного оборудования.
Основные параметры и код ТН ВЭД
Насос Г11-23 характеризуется массой около 8,7 кг, в то время как полный насосный агрегат БГ11-23А с электродвигателем весит примерно 49 кг. Габаритные размеры насоса составляют 138 мм в ширину, 155 мм в длину и 125 мм в высоту. Для агрегата с двигателем размеры увеличиваются до 515x220x280 мм. Широкий диапазон вязкости перекачиваемого масла – от 17 до 400 сСт – делает насос Г11-23А универсальным решением. Ориентировочный Код ТН ВЭД для данной продукции – 8413 60 100 0 (шестеренные насосы с объемным рабочим органом).
| Параметры насоса и насосного агрегата |
Г11-23А (насос) |
БГ11-23А (агрегат) |
| Рабочий объем, см³ |
22.4 |
| Номинальная производительность (подача), л/мин |
26 |
| Рабочее давление, МПа (кгс/см²) |
Номинальное |
2.5 (25) |
| Максимальное |
3.0 (30) |
| Давление на входе (разрежение), МПа |
Не более -0.02 |
| Частота вращения вала, об/мин |
Номинальная |
1450 |
| Минимальная |
600 |
| Максимальная |
1800 |
| Номинальная потребляемая мощность, кВт |
1.7 |
| Коэффициент полезного действия, % |
Не менее 64 |
| Масса, кг |
8.7 |
49 |
| Габаритные размеры (ШхДхВ), мм |
138х155х125 |
515х220х280 |
Беседуют два инженера. Один спрашивает: «Почему насос Г11-23 такой надежный?». Второй отвечает: «Потому что у него давление стабильное, а шестерни работают, не жалуясь!». Вот так и должен трудиться каждый насос Г11-23А.
Преимущества и особенности эксплуатации
Выбор насоса Г11-23 или Г11-23А для гидросистемы обеспечивает ряд эксплуатационных выгод:
Надежность и долгий ресурс. Простота конструкции шестеренного насоса минимизирует количество точек потенциального отказа, обеспечивая длительный срок службы даже при интенсивной эксплуатации.
Универсальность применения. Широкий допустимый диапазон вязкости рабочего масла (17-400 сСт) позволяет использовать насос Г11-23А с различными типами минеральных масел, что упрощает его интеграцию в действующие системы.
Удобство монтажа и обслуживания. Исполнение на лапах (для Г11-23) и возможность комплектации электродвигателем на лапах или фланце (БГ11-23А) обеспечивают гибкость установки. Доступность запасных частей сокращает время простоев оборудования.
Стабильность гидравлических параметров. Насос Г11-23 обеспечивает постоянную номинальную подачу 26 л/мин при давлении 2,5 МПа, что критически важно для бесперебойной работы систем смазки и охлаждения.
Совместимость с типовым электрооборудованием. Агрегат БГ11-23А комплектуется стандартными асинхронными электродвигателями АИР90L4, что облегчает его подключение и замену в случае необходимости.
Принцип работы в гидросистеме
Насос Г11-23А функционирует по принципу объемного вытеснения. Две шестерни, находящиеся в зацеплении, вращаются в закрытом корпусе. В зоне всасывания, создается разрежение, и масло поступает в полости между зубьями и стенками корпуса. Далее жидкость переносится вдоль периферии корпуса в зону нагнетания, где выдавливается в выходной патрубок под давлением. Вращение вала – правое, что необходимо учитывать при подключении электропривода.
Температурный режим и срок службы
Допустимый температурный диапазон работы для насоса Г11-23 составляет от +10 до +55 °C. Оборудование рассчитано на продолжительную непрерывную работу в условиях циклической нагрузки. Ресурс насоса напрямую зависит от соблюдения условий эксплуатации: качества масла, эффективности его фильтрации, отсутствия перегрузок по давлению и регулярности технического обслуживания. Применение масел с вязкостью за пределами указанного диапазона или работа при недопустимых температурах может привести к снижению производительности и преждевременному износу.
Область применения оборудования
Шестеренный насос Г11-23А нашел широкое применение в различных отраслях промышленности. Он используется как основной или вспомогательный насос в составе:
- Смазочных систем металлорежущих и деревообрабатывающих станков.
- Гидравлических систем прессового и кузнечно-штамповочного оборудования.
- Систем централизованной смазки для строительной и дорожной техники.
- Насосных групп промышленных гидростанций.
- Оборудования для перекачки масел в ремонтных мастерских и сервисных центрах.
Состав ремкомплекта и типовые запчасти
Для поддержания работоспособности насоса Г11-23 рекомендуется иметь набор запасных частей. Наиболее подвержены износу следующие элементы:
| Наименование запчасти | Причина и условия износа |
|---|
| Уплотнительные кольца и манжеты вала | Потеря эластичности, работа с загрязненным маслом или при повышенных температурах. |
| Подшипники вала | Естественный износ, недостаточная смазка, перекосы при монтаже. |
| Ведущая и ведомая шестерни | Абразивный износ при плохой фильтрации масла, кавитация. |
| Корпусные прокладки | Потеря герметичности, температурные деформации. |
Комплект для ремонта насоса Г11-23 обычно включает уплотнения, прокладки и иногда пару шестерен.
Типичные ошибки при подборе насоса
При выборе замены или аналога для насоса Г11-23 инженеры иногда допускают следующие ошибки:
1. Подбор только по присоединительным размерам. Резьба К3/4" на всасе и К1/2" на нагнетании важна, но игнорирование требуемого рабочего давления (2,5 МПа) и расхода (26 л/мин) приведет к неработоспособности системы.
2. Неучет типа и вязкости рабочей среды. Насос Г11-23А рассчитан на минеральные масла. Использование жидкостей на другой основе (например, водно-гликолевых смесей) недопустимо.
3. Пренебрежение температурным диапазоном. Установка насоса в среду с температурой ниже +10°C или выше +55°C резко снизит его ресурс и эффективность.
4. Игнорирование направления вращения. Для данной модели предусмотрено только правое вращение вала. Установка привода с левым вращением потребует дополнительных адаптеров.
Условное обозначение модели
В обозначении Г11-23А заложена следующая информация:
- Г – гидравлический насос.
- 11 – номер серии или типовая группа (вторая группа шестеренчатых насосов).
- 23 – условный показатель, связанный с рабочим объемом (22.4 см³) и подачей.
- А – модификация, в данном случае обозначающая исполнение на лапах. Модель Г11-23 имеет больший объем рабочей камеры при схожих габаритах.
Габаритные и присоединительные размеры
Для проверки совместимости насоса Г11-23А с существующим оборудованием необходимо сверить ключевые размеры из таблицы ниже, убедившись в совпадении межосевых расстояний, расположения крепежных отверстий и резьбовых портов.
| Обозначение размера | Значение, мм | Пояснение |
|---|
| A (межосевое расстояние лап) | 114 | Критичен для монтажа на раму. |
| L (длина корпуса) | 155 | Влияет на пространство для установки. |
| H (высота до оси вала) | 125 | Важен для соосности с двигателем. |
| D (всасывающий патрубок) | К3/4" | Тип присоединения – коническая резьба. |
| D1 (нагнетательный патрубок) | К1/2" | Тип присоединения – коническая резьба. |
Примеры заказа насосного оборудования
В зависимости от потребностей заказчика, можно рассмотреть следующие варианты:
1. Базовая модель насоса. Насос Г11-23А без привода для замены вышедшего из строя агрегата в существующей системе. Ключевой параметр – давление 2,5 МПа и подача 26 л/мин.
2. Полный насосный агрегат. БГ11-23А с электродвигателем АИР90L4 на 2,2 кВт, 1500 об/мин, предназначенный для создания новой смазочной станции.
3. Модификация под специфические условия. По запросу возможен подбор аналога насоса Г11-23 с иными присоединительными размерами или для работы с маслами на верхней границе диапазона вязкости (около 400 сСт).
Часто задаваемые вопросы (FAQ)
Как правильно выбрать между насосом Г11-23 и Г11-23А?
Основное отличие – в исполнении и комплектации. Г11-23 – это насос с увеличенным объемом рабочей камеры, монтаж – на лапах. Г11-23А – стандартная модель, также на лапах. Агрегат БГ11-23А – это насос Г11-23А, собранный в единый блок с электродвигателем. Выбор зависит от вашей задачи: замена старого насоса (смотрите маркировку), сборка новой системы (удобнее брать агрегат) или необходимость в несколько большей производительности (рассмотреть Г11-23).
Какие сроки поставки насоса Г11-23А по России и есть ли он на складе?
Насосы Г11-23 и Г11-23А часто имеются в наличии на складе поставщика в Москве. Сроки доставки в регионы России (Санкт-Петербург, Екатеринбург, Новосибирск и др.) составляют от 3 до 7 рабочих дней в зависимости от выбранной транспортной компании. Для стран СНГ сроки оговариваются индивидуально.
Какие условия эксплуатации являются критическими для ресурса насоса?
На долговечность насоса Г11-23А негативно влияет несколько факторов: работа при температуре масла ниже +10°C (повышенная вязкость, нагрузка на привод) или выше +55°C (снижение смазывающей способности); использование нефильтрованного масла с абразивными примесями; постоянная работа на максимальном давлении 3,0 МПа; несоблюдение уровня разрежения на входе (не более -0,02 МПа). Регулярная замена масла и фильтров существенно продлевает срок службы.
Можно ли установить насос Г11-23А вместо другого шестеренного насоса?
Да, это возможно при условии совпадения ключевых параметров: рабочего давления (номинал 2,5 МПа), производительности (~26 л/мин), типа рабочей среды (минеральное масло), диапазона вязкости (17-400 сСт) и присоединительных размеров (резьба К3/4" и К1/2", межосевое расстояние лап 114 мм, высота до вала 125 мм). Рекомендуется предоставить маркировку заменяемого насоса для точного подбора аналога нашими специалистами.
Поставки и сервис от ГИДРАВЛИКА
Оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем не только продажу, но и полный цикл технической поддержки: помощь в подборе, консультации по монтажу и эксплуатации, поставку оригинальных запасных частей. На все насосы Г11-23 и Г11-23А предоставляется гарантия. Организуем оперативную доставку в любой регион России, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для получения коммерческого предложения, уточнения характеристик или оформления заказа свяжитесь с нашими инженерами через сайт 777-gidra.ru или по телефону.
